Что такое защита IP: расшифровка степеней защиты IP электроприборов и оборудования

Производители часто указывают в характеристиках смартфонов, планшетов и умных часов степень защиты IP. Она может быть самой разной: чаще всего встречаются обозначения от IPX3 до IP68. Но понять, что означает каждая из этих букв и цифр, не так просто.

Если вы хоть раз задавались вопросом, какие существуют классы IP защиты или виды IP защиты, вы зашли по адресу. Сейчас мы расскажем, что это все означает и на что следует обращать внимание при выборе устройства с повышенной защищенностью.

Содержание

  • Что такое степень защиты IP
  • Что означает первая цифра в типе защиты после знака IP
  • Что означает вторая цифра в типе защиты после знака IP
  • Наиболее часто встречающиеся степени защиты и область их применения
  • Что в итоге

Что такое степень защиты IP

Степень защиты по стандарту IP, или степень защиты оболочки по классификации Ingress Protection Code (дословно — «код защиты от проникновения»), — это международный стандарт классификации способов защиты внешней оболочки устройства от попадания внутрь нежелательных объектов и доступа к незащищенным частям девайса.

Говоря простым языком, это уровень защищенности конкретного устройства от нежелательных и опасных для него проникновений. Каких именно? Твердых предметов, пыли, воды — включая дождь, брызги, капли и мощные струи. Также у вас не получится вскрыть устройство руками, пальцами, различными инструментами, проволокой, если указаны соответствующие цифры.

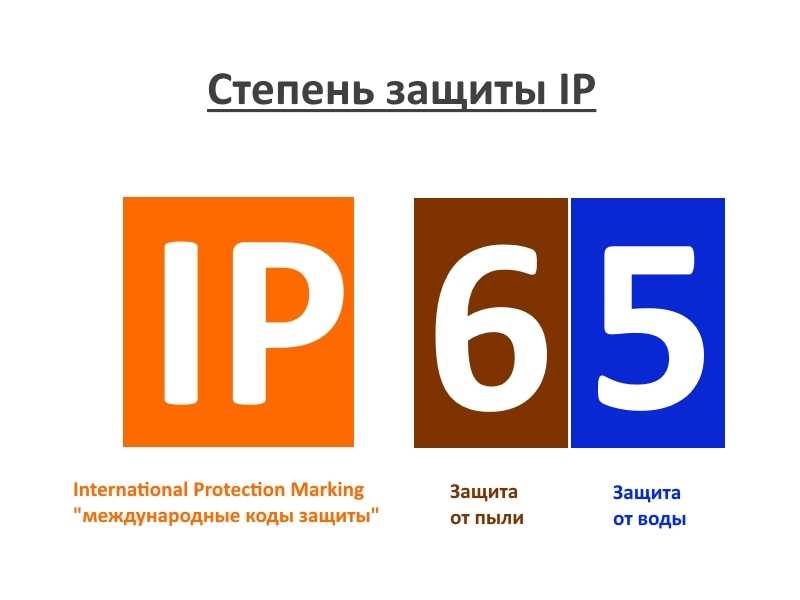

Маркировка степени защиты выглядит как IPXX, где XX — две цифры, каждая из которых имеет соответствующую ей категорию защиты. Расскажем о них подробнее.

Что означает первая цифра после IP

Первая цифра после букв IP обозначает степень защищенности гаджета от попадания внутрь посторонних твердых объектов и доступа к незащищенным частям. Всего существует несколько категорий — от X и 0, обозначающих отсутствие сведений о классе защищенности или отсутствии защищенности в целом, до цифры 6, обозначающей полную защиту от попадания пыли.

Например, вы наверняка хоть раз видели уровень защиты IPX3 или IPX5: такую маркировку часто ставят в характеристиках беспроводных наушников. Первый символ после IP (то есть X) свидетельствует о том, что в этом случае нет никаких данных о защищенности аксессуара от попадания внутрь посторонних предметов. А вот степень защиты IP68, которую уже можно встретить в смартфонах или умных часах, свидетельствует о полной защищенности от попадания пыли внутрь.

Для наглядности приведем таблицу степени защиты IP — то есть список всех характеристик, соответствующих конкретной цифре:

  • X: Данных о классе защиты нет.

  • 0: Защита отсутствует.

  • 1: Защита от проникновения внутрь руками и предметами диаметром 50 мм и больше.

  • 2: Защита от проникновения пальцами и предметами диаметром 12,5 мм и больше.

  • 3: Защита от проникновения внутрь с помощью инструментов диаметром 2,5 и больше.

  • 4: Защита от проникновения проволокой и предметами диаметром 1 мм или больше.

  • 5: Неполная защита от пыли. То есть пыль может проникать, но она не будет влиять на работу устройства.

  • 6: Полная защита от попадания пыли.

Как вы могли заметить, чем больше цифра, тем меньшего размера предмет может попасть внутрь устройства: от размера детской ладони до частичек пыли меньше 1 мм в диаметре. Первые несколько цифр часто можно встретить у бытовых устройств — например, электрических розеток, защищенных от проникновения внутрь с помощью рук или пальцев. Сможете найти соответствующую ей цифру выше? Думаем, вы поняли принцип. Теперь разберемся со второй цифрой.

Что означает вторая цифра после IP

Вторая цифра после букв IP обозначает степень защищенности объекта или устройств от попадания внутрь воды, в любом ее виде — от вертикально падающих капель до мощных струй с высокой температурой. Этим характеристикам соответствуют цифры от 0 до 9. Также могут встречаться буквы X и К, где X обозначает отсутствие сведений об этом параметре, а К — защиту от высокого давления.

Вернемся к примеру с беспроводными наушниками из предыдущей главы. Тот же уровень защиты IPX3 или IPX5 здесь свидетельствует о том, что хоть наушники и не имеют никаких данных о защите от попадания пыли, но они защищены от попадания капель, брызг или струй воды малой мощности и давления. Аналогично степень защиты IP68, которую можно встретить в смартфонах или умных часах, свидетельствует не только о полной защищенности от попадания пыли внутрь, но и о полной защите от попадания воды при погружении на глубину до 1 метра длительностью не более 30 минут.

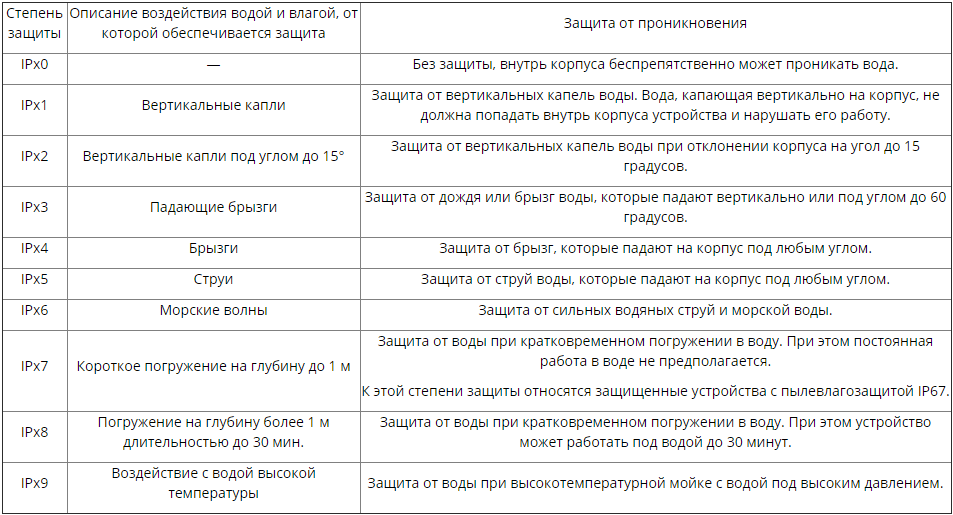

Для наглядности снова приводим расшифровку степени защиты IP:

  • X: Данные отсутствуют.

  • 0: Защиты нет.

  • 1: Защита от вертикальных капель.

  • 2: Защита от капель, падающих под углом 15 градусов.

  • 3: Защита от падающих брызг и дождя под углом до 60 градусов.

  • 4: Защита от брызг в любом направлении.

  • 5: Защита от струй воды малой мощности.

  • 6: Защита от мощных струй воды.

  • 6К: Защита от мощных струй с высоким давлением.

  • 7: Защита при кратковременном погружении в воду на глубину до 1 метра длительностью не более 1 минуты.

  • 8: Защита при погружении в воду на глубину до 1 метра длительностью не более 30 минут.

  • 9: Защита от мощных струй с высокой температурой.

  • 9K: Защита от мощных струй с высокой температурой и высоким давлением.

Чем больше цифра, тем выше уровень защиты и тем большее количество воды способно принять на себя устройство без каких-либо повреждений. Защиту от попадания струй, высоких температур и давления чаще всего можно встретить в специализированных промышленных устройствах, тогда как цифры от 2 до 8 часто встречаются в потребительской электронике: наушники, колонки, умные браслеты и часы, смартфоны, планшеты.

Защита от брызг по стандарту IPX3 позволит вам гулять в наушниках под дождем, брать их с собой в спортзал или на пробежку, не боясь, что пот или капли дождя повредят их. Любые девайсы с защитой от попадания струй воды разной мощности можно буквально мыть под краном и не переживать, что они будут повреждены или перестанут работать. Также с подобными устройствами можно ходить в душ.

Наиболее высокие степени защиты позволяют брать с собой гаджеты в бассейн или на природу: пресная речная или озерная вода не причинит им вреда. Однако соленая морская вода может привести к коррозии и окислению внутренних компонентов — помните об этом всегда, когда едете на море. Чтобы минимизировать потенциальный урон, вы можете промыть устройство после погружения в соленую воду обычной проточной водой. Но не спешите: если у гаджета нет защиты от струй, помещать его под кран точно не стоит. Это может только навредить и усугубить проблему.

Стоит отметить, что некоторые производители устройств по-разному трактуют стандарты защиты IP и заявляют, например, о полной влагозащите на глубине более 1 метра, при этом не давая гарантии на случай утопления устройства. Рекомендуем лишний раз не нарушать требования к стандартам защиты и не доверять маркетинговым уловкам, демонстрирующим, как на телефоны или умные часы проливают горячий кофе или чай, кидают их в аквариум или купаются с ними в море без дополнительной защиты.

Погружаться на большую глубину можно только при наличии стандартов защиты WR50, WR100 или WR200, гарантирующих работоспособность устройства при погружении на 50, 100 или 200 метров.

Наиболее часто встречающиеся классы защиты и область их применения

Защиту от влаги и пыли по стандартам IP67 или IP68 часто можно встретить в современных смартфонах — например, в Apple iPhone 14 Plus или Samsung Galaxy A52. В умных часах встречаются классы защиты от IP53 до IP68 — от недорогих детских моделей по типу JET Kid Buddy до самых современных Apple Watch Ultra. А большинство топовых беспроводных наушников имеют защиту от пота, капель или брызг, даже если это нигде не указано, но некоторые производители делают на этом отдельный акцент. Однако даже в таком случае уровень защиты обычно не превышает IPX3 или IPX4.

Смартфон Apple iPhone 14 Plus 256GB

104 999 р.*

Смотреть товар

Смартфон Samsung Galaxy A52 LTE 128GB

23 999 р. *

Смотреть товар

Смарт-часы Jet Kid Buddy

2 050 р.*

Смотреть товар

Смарт-часы Apple Watch Ultra

84 999 р.*

Смотреть товар

Область применения стандартов защиты IP самая широкая: от бытовых электрических приборов до современных потребительских устройств. Вы можете узнать о классах защиты устройства, ознакомившись с официальным сайтом производителя или с технической документацией, в маркетинговых материалах и при личном изучении инструкции к устройству. Наличие класса защиты IP — гарантия того, что устройство не выйдет из строя при правильной эксплуатации. А еще это веский повод обратиться к производителю с претензиями, если устройство не соответствует заявленному классу — например, пропускает воду или пришло в негодность при кратковременном погружении.

Что в итоге

Теперь вы знаете, какие классы защиты бывают и как в них ориентироваться. А значит, теперь вы сможете с ходу отличить, какое устройство можно погружать в воду, а какое нельзя, сколько минут оно может продержаться в воде и страшны ли ему пыль, мусор, струи или капли.

Главное — не забывайте проверить степень защиты перед тем, как пойти купаться или в душ с телефоном в руках или с часами на запястье. Иначе рискуете остаться без работающих гаджетов.

*Информация о товарах, размещенная на «Эльдоблоге», не является публичной
офертой.
Цена
товаров приведена справочно. С актуальными ценами на товары в соответствующем регионе вы можете
ознакомиться на сайте eldorado.ru

Любите делиться своим мнением о технике? Тогда напишите обзор товара в «Эльдоблоге» и получите до 1000
бонусов на новые покупки!

Степень защиты IP: расшифровка, таблица значений

При определенных условиях любые электрические устройства могут стать источниками опасности. Чтобы избежать этого, на корпус или упаковку наносится маркировка, указывающая степень защиты IP — это комбинация букв и цифр, содержащая исчерпывающие сведения об условиях эксплуатации приборов.

Согласитесь, умение читать эти маркеры особенно актуально при выборе оборудования и устройств, используемых в сложных условиях: повышенной влажности, пылеобразовании, риске механических воздействий и т.п. Как узнать информацию, расшифровать маркировку и подобрать нужный прибор мы расскажем в этой статье.

Содержание статьи:

  • IP для электрических устройств
  • Расшифровка цифр на маркировке изделий
    • Первая цифра на приборе
    • Вторая цифра маркировки
  • Буквенные обозначения класса защиты
    • Расшифровка первой буквы
    • О чем скажет вторая буква
  • Расширенный немецкий стандарт
  • Распространенные маркировки электроприборов
  • Электробезопасность в ванной: класс IP
  • Выводы и полезное видео по теме

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей (+)

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

Таблица подробно расшифровывает первое цифровое значение IP, а также приводит сведения о методе проведения проверки (+)

В шкалу обозначений входят показатели от 0 до 6:

  • «0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе;
  • «1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони;
  • «2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки;
  • «3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм;
  • «4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;
  • «5» — свидетельствует о частичной пылезащите;
  • «6» — самый высокий уровень протекции; корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

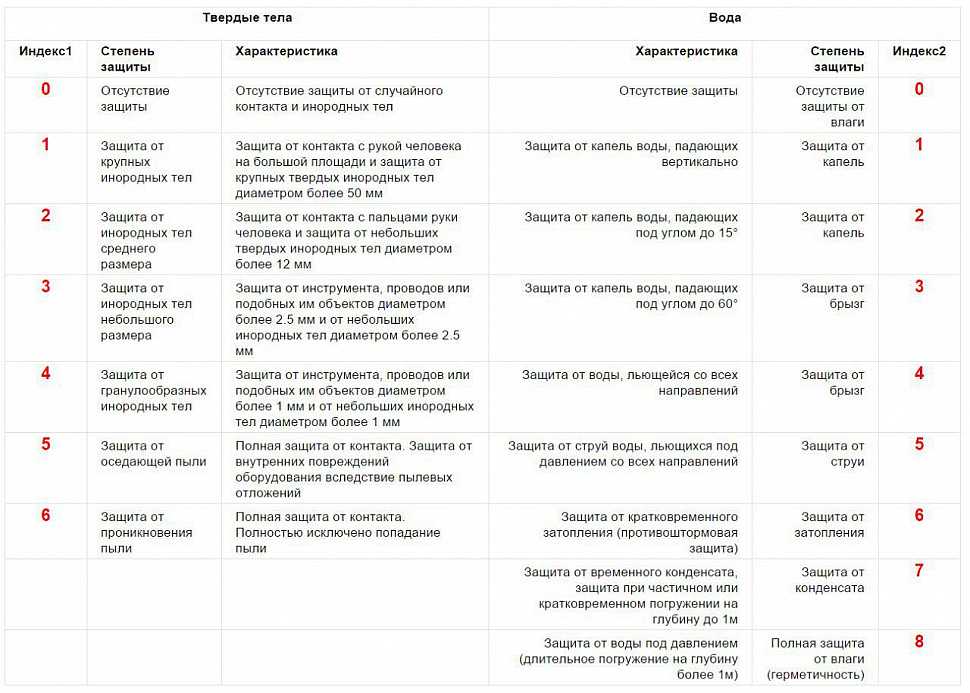

В таблице приводятся значения цифр, входящих в маркировки IP, с подробной расшифровкой и обозначением метода определения (+)

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

В таблице приводится расшифровка первого и второго буквенных обозначений с указанием уровня защиты при прикосновении, допустимом использовании, функциональных особенностей приборов (+)

Первый буквенный символ после двухзначного числа имеет следующее значение:

  • А — корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью;
  • В — оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов;
  • С — надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами;
  • D — идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

Вторая буква маркировки содержит дополнительные сведения, которые могут оказаться полезными для пользователя (+)

В маркировке применяются следующие латинские буквы:

  • H — высоковольтный прибор, выдерживающий напряжение до 72 кВольт;
  • М — устройство способно выдерживать повышенную влажность, находясь в движении;
  • S — влага не попадает в неподвижно расположенное электрооборудование;
  • W — приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

Выводы и полезное видео по теме

Видеоролик поможет разобраться степени защиты IP, которая рассматривается на примере различных электроприборов:

Пользование прибором с ненадлежащим уровнем защиты может привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже поражению электрическим током.

Чтобы избежать подобных неприятностей, при подборе нужно непременно учитывать условия, в которых ему предстоит работать. Перед покупкой нужно проверить маркировку, которая должна полностью соответствовать требованиям.

Есть, что дополнить, или возникли вопросы по маркировке и расшифровке степени защиты IP? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выбора электроприборов. Форма для связи находится в нижнем блоке.

Как расшифровать рейтинг защиты от проникновения IP продуктов.

Степень защиты IP продукта в основном определяет уровни эффективной герметизации продукта от воды, грязи и других природных или техногенных элементов.

Что такое рейтинг IP?

IP означает защиту от проникновения, а числа, прикрепленные к коду IP, имеют определенный рейтинг. Первая цифра означает диапазон ударов, который предмет может выдержать при регулярном использовании. Вторая цифра, с другой стороны, обозначает защиту при воздействии различных видов влаги и жидкостей, таких как вода, брызги, капли, погружение и т. д. Давайте углубимся в детали, чтобы узнать больше.

Расшифровка степени защиты IP

Как упоминалось выше, первая цифра обозначает защиту от проникновения, а вторая цифра означает защиту от влаги.

Первая цифра – Твердые вещества

  • 0 – Нет уникальной защиты.
  • 1 – Защита от крупных частей тела, таких как руки и ноги.
  • 2 – Защита от пальцев или предметов не выше 80 мм (длина) и 12 мм (диаметр).
  • 3 – Защита от проводов или инструментов диаметром 2,5 мм или больше.
  • 4 – Защита от твердых тел размером более 1 мм.
  • 5 – Защита от пыли, которая может повредить механизмы.
  • 6 – Полностью пыленепроницаемый.

Вторая цифра – Жидкости

  • 0 – Нулевая защита.
  • 1 – Защита от конденсата.
  • 2 – Защита от капель воды, имеющих 15-градусное отклонение по вертикали.
  • 3 – Защита от брызг при отклонении по вертикали на 60 градусов.
  • 4 – Защита от брызг воды.
  • 5 – Защита от водяных струй (низкого давления) со всех сторон.
  • 6 – Защита от волн и водяных струй.
  • 7 – Защита от кратковременного погружения.
  • 8 – Защита от длительного воздействия погружения.

Фактические номера или диапазон IP-адресов могут различаться в зависимости от продуктов и их типичных сценариев использования — общие рейтинги IP обычно составляют IP65, IP66, IP67 и IP68.

Процедура испытаний

Как правило, продукты тестируются на предмет их степени защиты IP производителями в собственных или сторонних лабораториях, соответствующих стандарту IEC 60529.. Цель состоит в том, чтобы обеспечить независимую, сертифицированную процедуру тестирования.

Процедура испытаний обычно включает в себя проверку защиты оборудования от жидкостей и/или твердых тел, а также ее соответствия конкретным требованиям производителя к водонепроницаемости. Затем измеряются эффекты воздействия и присваивается соответствующий рейтинг IP. Эта процедура обычно занимает несколько недель после получения образцов для тестирования.

Изделия, протестированные на устойчивость к жидкости, обычно имеют плотно закрытые крышки и порты. В соответствии со степенью защиты IP57 изделие можно держать в пресной воде на глубине до метра не более 30 минут. IP58 означает, что глубину можно увеличить до 1,5 метров.

Ограничения рейтинга IP

В этих тестах есть несколько интересных вещей, о которых мало кто знает.

  • Рейтинги не указывают на то, что тестируемый продукт может работать при погружении в воду в пределах своего классифицированного диапазона.
  • Химическое воздействие также недопустимо, включая соленую воду, поэтому всегда лучше после этого промыть их водопроводной водой.

Альтернативы рейтинга IP

Классы IP в значительной степени являются отраслевым стандартом, но в США существует Национальная ассоциация производителей электрооборудования (NEMA), которая также помогает классифицировать уровни защиты продукта от посторонних тел. На самом деле считается, что стандарт IP был создан как альтернатива рейтингу NEMA.

Рейтинги IP и NEMA не имеют прямой корреляции, поскольку оба имеют разные настройки переменной базы. Рейтинги NEMA обозначаются «Тип» и числом от 1 до 13. Как и в стандарте рейтинга IP, каждый рейтинг «Тип X» указывает на определенные характеристики ингрессии. Рейтинг

NEMA не так популярен, как система рейтинга IP за пределами США. На самом деле, большинство потребительских электронных товаров с водонепроницаемыми характеристиками имеют свои характеристики проникновения, указанные в рейтингах IP.

Я надеюсь, что это помогло вам понять внутреннюю работу рейтинговой системы IP, и теперь вы приобрели некоторые не очень общие знания.

См. Лучшие телефоны и смарт-часы IP68

Что на самом деле означают рейтинги IP и чем они отличаются от рейтингов NEMA?

Изображение предоставлено: Kollmorgen

Электрические корпуса, например, для двигателей, датчиков и человеко-машинных интерфейсов, часто получают так называемую степень защиты IP, состоящую из двух букв «IP», за которыми следуют две цифры — IP65, например. Этот рейтинг IP указывает степень защиты корпуса от проникновения твердых частиц и жидкостей.

В отличие от других обозначений, которые часто применяются к промышленному оборудованию, таких как «высокий крутящий момент» или «водонепроницаемость», рейтинги IP являются конкретными и международно признанными. Как система оценки, так и процесс испытаний определены Международной электротехнической комиссией в стандарте IEC 60529.

Инициалы «IP» часто означают «защита от проникновения», но согласно IEC 60529 правильный термин « Международная защита».

Расшифровка системы рейтинга IP

Первая цифра в рейтинге IP указывает уровень защиты от посторонних предметов в зависимости от размера объекта (например, 12 мм против 1 мм). Чем выше число, тем лучше защита, максимальная оценка равна 6, что указывает на пыленепроницаемый корпус. Оболочка, отвечающая установленной степени защиты от твердых предметов, должна также соответствовать всем более низким степеням защиты. Например, корпус со степенью защиты IP4x также должен соответствовать требованиям IP3x, IP2x, IP1x и IP0x.

Вторая цифра указывает уровень защиты от попадания жидкостей, исходя из количества жидкости и направления ее приближения к объекту. Испытание для определения защиты от жидкостей основано на времени и, где это применимо, включает определение размера сопла, расстояния до объекта и давления подачи.

Изображение предоставлено: Techathlon

Важно отметить, что для защиты от жидкостей корпус должен соответствовать всем требованиям защиты ниже его номинального обозначения, вплоть до уровня защиты 6 включительно. Корпуса со степенью защиты IP-7 и IP-8 не должны соответствовать требованиям IP-5 и IP-6 к воздействию водяных струй.

Если устройство не было протестировано или оценено по одному из критериев, эта цифра заменяется на «X». Например, IPX4.

Важным расширением рейтингов IP является стандарт DIN 40050-9 (который был включен в стандарт ISO 20653:2013). В этом стандарте DIN добавлена ​​дополнительная буква «K», обозначающая защиту от воздействия окружающей среды. Эта дополнительная спецификация применяется только к классам защиты IP6, что означает, что устройство должно быть пыленепроницаемым, прежде чем можно будет применить обозначение защиты от воздействия окружающей среды («K»).

Степень защиты IP6-K, например IP69K, означает, что устройство может выдерживать очистку под высоким давлением и очистку паром при испытании водой с температурой 80°C, подаваемой под давлением от 8 до 10 МПа (от 80 до 100 бар) при расход 14-16 л/мин, с насадкой, расположенной на расстоянии 10-15 см от аппарата под углами 0, 30, 60 и 90 градусов по 30 секунд каждый. Для пищевой промышленности и фармацевтики часто требуется электрооборудование, соответствующее стандартам IP69K, поскольку для очистки используются высокотемпературные жидкости и пар под высоким давлением.

Чем отличаются стандарты корпусов NEMA?

NEMA — Национальная ассоциация производителей электрооборудования — также предоставляет стандарт, называемый NEMA 250-2014, который определяет способность корпуса обеспечивать защиту от окружающей среды.

Хотя стандарты NEMA и IEC имеют одинаковую общую цель, требования к защите и стандарты испытаний, определенные NEMA 250, в некоторых случаях являются более строгими. Например, стандарт NEMA 250 касается условий окружающей среды, таких как коррозия, обледенение, масло и охлаждающие жидкости, ни один из которых не рассматривается в IEC 60529.стандарт.

Степень защиты в стандарте NEMA 250 классифицируется в зависимости от того, предназначено ли оборудование для использования внутри или вне помещений, а также от того, используется ли оно в безопасных или опасных зонах. Например, корпуса NEMA типов 1, 2, 4, 5, 6, 12 и 13 применимы к корпусам, предназначенным для использования внутри помещений в безопасных зонах. Типы 3, 4 и 6 применяются к корпусам, предназначенным для использования вне помещений в невзрывоопасных зонах. (Обратите внимание, что существует некоторое совпадение между использованием внутри и вне помещений для типов 4 и 6.) Типы 7, 8, 9, и 10 применяются к корпусам во взрывоопасных зонах.

В таблице ниже представлено упрощенное описание номиналов корпусов NEMA. Полные определения и спецификации см. в документе Типы корпусов NEMA.

Руководство по типам корпусов NEMA
Изображение предоставлено Marshall Wolf Automation

Можно ли сопоставлять рейтинги корпусов IP и NEMA?

В некоторых случаях можно преобразовать рейтинги типа NEMA в рейтинги IP IEC, но, поскольку рейтинги NEMA включают требования, не охваченные IEC, это , а не , невозможно преобразовать рейтинг IP в рейтинг типа NEMA, поскольку рейтинг IP не будет соответствовать тем же условиям, что и рейтинг NEMA.

Приведенную ниже таблицу, предоставленную NEMA, можно использовать в качестве руководства для преобразования рейтингов типа NEMA в рейтинги IP IEC.

Заштрихованный блок в столбце «A» означает, что тип корпуса NEMA превышает требования для соответствующего первого символа IP IEC 60529. Обозначение первого символа IP означает защиту от доступа к опасным частям и твердым посторонним предметам.
