2 Расчёт номинальных значений элементов
Зададимся входным напряжением U0=1В. А также зададимся током I0, протекающим через транзистор VT1, равным 10 мА.
Тогда из формулы (2) находим значение сопротивления R0:
(7)
Из формулы (3) выразим R4:
(8)
На резисторе R4 должно падать примерно около 1 В. Поэтому зададимся UR4=1В.
Определяем сопротивление R4 по формуле (8):
По формулам (4) – (6) определяем сопротивления R1 – R3:
Поскольку ток, протекающий в нагрузке – это ток коллектора, а в расчётах был получен ток эмиттера, следовательно, есть небольшая погрешность. Разницей между этими токами является ток базы.
Определим коллекторные токи транзисторов VT2 – VT4 по формулам:
(9)
(10)
(11)
Подсчитаем ошибку между требуемыми и рассчитанными значениями тока в нагрузке по формулам:
(12)
(13)
(14)
3 Обоснование выбора типа элементов
Произведём расчёт мощности, рассеиваемой на каждом резисторе по формулам:
(15)
(16)
(17)
(18)
(19)
Из данного расчёта следует, что можно использовать резисторы с рассеиваемой мощностью
.
Выбираем резисторы МЛТ типа:
R0 МЛТ-0,25-100 Ом±5%
R1 МЛТ-0,25-100 Ом±5%
R2 МЛТ-0,25-10 Ом±5%
R3 МЛТ-0,25-20 Ом±5%
Выбор транзисторов произведём с учётом тока коллектора IК и напряжения на участке коллектор-эмиттер UКЭ.
Через транзистор VT1 протекает ток 10 мА, через VT2 – 10 мА, через VT4 – 50 мА, следовательно, для них можно использовать транзистор КТ3102А. Это кремниевый планарно-эпитаксиальный n-p-n транзистор c нормированным коэффициентом шума со следующими параметрами:
— Напряжение коллектор – эмиттер UКЭ max=50 В;
— Коэффициент передачи тока h31Э=100…250;
— Напряжение коллектор – база UКБ max=50 В;
— Напряжение эмиттер – база UЭБ max=5 В;
— Рассеиваемая мощность на коллекторе PК max=250 мВт.
— Максимальный ток коллектора в импульсном режиме IК.И.МАХ=200 мА;
— Максимальный ток коллектора IК МАХ=100 мА;
— Емкость коллекторного перехода СК≤6 пФ;
Через транзистор VT3 протекает ток 100 мА, следовательно, для него можно использовать транзистор КТ3117А. Это кремниевый планарно-эпитаксиальный n-p-n транзистор со следующими параметрами:
— Напряжение коллектор – эмиттер UКЭ max=60 В;
— Коэффициент передачи тока h31Э=40…200;
— Напряжение коллектор – база UКБ max=-30 В;
— Напряжение эмиттер – база UЭБ max=4 В;
— Рассеиваемая мощность на коллекторе PК max=300 мВт.
— Рассеиваемая мощность на коллекторе в импульсном режиме PК max=800 мВт.
— Максимальный ток коллектора в импульсном режиме IК.И.МАХ=800 мА;
— Максимальный ток коллектора IК МАХ=400 мА;
— Напряжение насыщения коллекторно-эмиттерное UКЭ НАС≤0,6 В;
— Напряжение насыщения базо-эмиттерное UБЭ НАС≤1,2 В;
— Емкость коллекторного перехода СК<10 пФ;
— Емкость эмиттерного перехода СЭ<80 пФ. /4/
Для выбора операционного усилителя необходимо определить, какой выходной ток он должен обеспечивать. Поскольку выход операционного усилителя соединён с базами всех транзисторов, значит необходимо подсчитать сумму всех базовых токов. Определим эти токи по формулам:
(20)
(21)
(22)
(23)
Определяем сумму базовых токов:
(24)
Следовательно, операционный усилитель должен иметь выходной ток свыше 3,2 мА, также его внутреннее сопротивление должно быть свыше 106 Ом.
Данным требованиям удовлетворяет операционный усилитель К140УД6А. Это операционный усилитель общего назначения с внутренней частотной коррекцией и защитой выхода при коротких замыканиях нагрузки со следующими параметрами:
— Выходной ток IВЫХ=10 мА;
— Напряжение питания UИП1=(15+1,5) В, UИП2=(-15+1,5) В;
— Потребляемый ток IПОТ≤2,8 мА;
— Средний входной ток IВХ=30 нА;
— Разность входных токов ∆IВХ≤10 нА;
— Напряжение питания UИП1=(15+1,5) В, UИП2=(-15+1,5) В;
— Напряжение смещения UСМ=+5мВ;
— Коэффициент усиления Ку>70000;
— Входное сопротивление RВХ>3 МОм.
Выводы
В результате выполнения данной курсовой работы был произведён анализ принципа действия трёхканального стабилизатора тока, а также был произведён расчёт номинальных значений. После этого были выбраны типы элементов. Поскольку присутствует небольшое отличие между рассчитанными и требуемыми значениями токов в нагрузке, была рассчитана ошибка, которая составила 1% для первого и третьего токов, и 2,5% для второго тока.

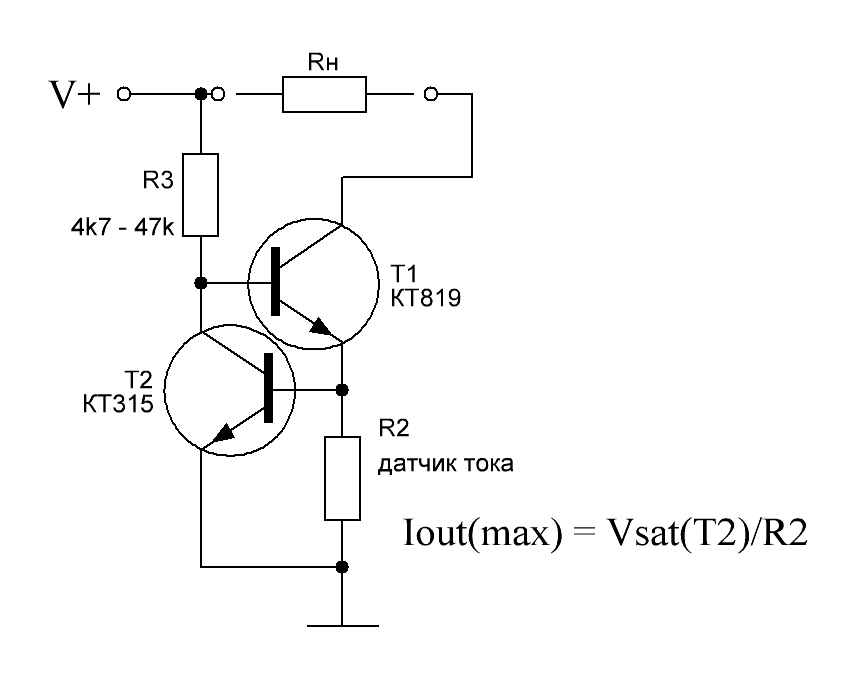

СТАБИЛИЗАТОР ТОКА НА 10 А
СТАБИЛИЗАТОР ТОКА НА 10 А
СТАБИЛИЗАТОР
ТОКА НА 10 А
AS, г.Псков.
Схемы стабилизаторов
тока, в отличие от стабилизаторов
напряжения, редко встречаются на страницах
печати. Вместе с тем, на практике бывают
случаи, когда требуется применение именно
стабилизированного постоянного тока,
например, при зарядке аккумуляторов,
нанесении гальванических покрытий, в
измерительной технике. Предлагаю простой и
надежный стабилизатор тока с дистанционным
включением и отключением.
Схема стабилизатора (рис.1)
включает выпрямитель, стабилизатор тока на
операционном усилителе, силовые ключи, узел
индикации и измеритель тока.
Параметры стабилизатора:
Диапазон регулировки
тока,
А
0…10,0
Сопротивление нагрузки,
Ом
0…1,3
Амплитудное значение
пульсаций тока (при 10 А),мА,
не более
40
Напряжение на
разомкнутых контактах,
В 16
Напряжение со вторичной
обмотки силового трансформатора Т1
выпрямляется мостом VD1. ..VD4 и фильтруется
конденсатором С1. После соединения выходных
клемм «1» и «2» с нагрузкой,
образуется контур протекания тока — через
регулирующий транзистор VT2, шунт RS1 и общий
провод. Регулировка тока осуществляется
изменением напряжения на не инвертирующем входе операционного усилителя DA1. На
инвертирующий вход подается напряжение,
выделяющееся на шунте RS1 при протекании
тока. Разностное напряжение подается на
составной транзистор VT1, VT2, и благодаря
этому операционный усилитель поддерживает
постоянное падение напряжения на RS1. При
этом выходной ток устанавливается в
соответствии с соотношением
I=Un/ RS1′
где Un — падение
напряжения на RS1.
Шунт RS1 используется
также для измерения тока в цепи с помощью
микроамперметра с пределом измерения 100 мкА.
Напряжение, выделенное на шунте RS1, делится
резисторами R2, R3, причем регулируя R3, можно
установить такое соотношение, чтобы
протекающему току в 10 А соответствовало
отклонение стрелки на последнюю отметку
шкалы измерительного прибора. В этом случае
требуется минимальная переделка шкалы.
Такое включение прибора позволяет не
предъявлять высоких требований к точности
изготовления шунта, что обычно вызывает
трудности.
Схема на транзисторах VT3,
VT4 служит для дистанционного включения тока.
При нажатии на кнопку S2 «ИЗМ.» или
замыкании контактов 1 и 3 разъема Х1 «ДУ»,
открывается ключ VT3 и закрывается VT4. При
этом управление VT1 осуществляется от
операционного усилителя. При снятии
потенциала с базы VT3 транзистор VT4
открывается, через него база VT1 соединяется
с общим проводом, и силовой транзистор VT4
оказывается запертым. Ток через нагрузку не
течет. Это дает возможность осуществлять
подключение нагрузки при обесточенных
цепях, не выключая стабилизатор, а также
управлять длительностью и моментом
включения тока с помощью дистанционного
пульта.
Точность установки тока
можно повысить, применив готовый модуль
измерителя с аналого-цифровым
преобразователем и индикатором на жидких
кристаллах. Фирма Falcon производит модули
двух типоразмеров — DPM951 и DPM952, которые
представляют собой готовый милливольтметр
с широкими функциональными возможностями.
Схема стабилизатора тока
с использованием модуля DPM951 приведена на рис.2,
вид индикаторной панели и конструктивные
размеры модулей — на рис.3 и в табл.1,
назначение контактов входного разъема
модулей — в табл.2, а параметры — в табл.3.
Табл.1
РАЗМЕРЫ
| DPM951
| DPM952
|
А | 19 | 20 |
В | 48 | 72 |
С | 24 | 36 |
D | 45 | 68 |
Е | 14 | 14 |
Табл. 2
1 | INHI | Вход + |
2 | INLO | Вход- |
3 | VDD | Напряжение питания +5 |
4 | VSS | Масса |
5 | COMMON | Аналоговая масса |
6 | BL+ | Управление яркостью |
7 | REFLO | Дополнительный вход — |
8 | REF HL | Дополнительный вход + |
9 | Symbol AN | Включение |
10 | Symbol AUS | Отключение |
11 | offen | Свободный |
12 | DP3 | Децимальная точка 1. 999 |
13 | DP2 | Децимальная точка 19.99 |
14 | DP1 | Децимальная точка 199.9 |
Табл.3
Параметр | Мин | Тип |
Макс.
| Ед. изм. |
Погрешность |
| 0,05 | 0,! | % |
Период измерения |
| 333 |
| МС |
Температурная |
| 30 |
| ед. мл.р.ЛС |
Температурный | 0 |
| 50 | °С |
Напряжение питания в 5 | 3 | 5 | 7 | В |
Напряжение питания в 9 | 7 | 9 | 12 | В |
Потребляемый ток |
| 2 |
| мА |
Входное | 100 |
|
| МОм |
Подробную
информацию об этих модулях можно найти в
Internet www. trumeter.com. Приобрести модуль можно по
почте за российские рубли, обратившись в
представительство Conrad Electronic в г.С.-Петербурге
(пр.М.Тореза, 118. Тел.(812)553-20-85). Кстати, они
высылают прекрасно иллюстрированный
цветной каталог по электронике (свыше 1200
стр.), где можно найти все необходимое,
начиная от инструментов и радиокомпонентов
импортного производства и заканчивая
приборами и сложной бытовой электронной
техникой. Модуль DPM951 или DPM952 под ключается
вместо микроамперметра, но для его питания
необходимо собрать стабилизированный
источник +5 В. Проще всего это сделать с
использованием интегрального
стабилизатора КР142ЕН5. Так как ток
потребления невелик,радиатор для него не
требуется. Для питания стабилизатора нужно
домотать еще одну обмотку на
трансформаторе проводом ПВТЛ-0,12,
количество витков — 10. Напряжение на этой
обмотке при отключенной нагрузке должно
быть порядка 7…8 В. Схема стабилизатора
дополнена узлом индикации тока, в котором
используется незадействованный усилитель
микросхемы К1401УД2.
Конструкция
стабилизатора. Корпус стабилизатора —
металлический, настольный. Габаритные
размеры корпуса — 440х170х340 мм. Узел
управления стабилизатором и
стабилизированный источник собраны на
печатных платах, а остальные детали
соединены методом навесного монтажа.
Монтаж силовых цепей следует выполнить
проводом ПГВА-1.0. Для снижения
нестабильности общую точку необходимо
изготовить в виде изолированной стойки с
луженой пластиной,к которой припаиваются
необходимые проводники.
Трансформатор Т1 —типа
ОСМ-0,4. Напряжение вторичной обмотки —
порядка 13В. При изготовлении
трансформатора все вторичные обмотки
удаляются, и вместо них наматывается
обмотка медной изолированной шиной сечением 1х6 мм. Количество витков — 18.
Шунт RS1 лучше всего
изготовить из константановой полосы или
проволоки сечением 2,5 мм2. Сопротивление
шунта должно быть 0,5 Ом ±20%. Можно также
использовать резистор С5-43 0,47 Ом 100 Вт±10%. Все
постоянные резисторы, за исключением RS1 —
типа МЛТ-0,25. В качестве переменного
резистора для регулировки тока использован
СП1 1 кОм, а для настройки амперметра СП5-1В 150
Ом.
Транзистор VT2 ТК235-40
необходимо установить на радиатор с
эффективной площадью не менее 350 см2. Транзистор
КТ819 полезно также снабдить небольшим
радиатором. Силовые диоды —любые, на ток 10 А.
Они оснащены теплоотводами из пластин
дюралюминия толщиной 2,5…4 мм размерами 20х3
мм.
Транзисторы КТ503Е можно
заменить на ВС337-25, в крайнем случае, на КТ315А…Е.
Вместо транзистора ТК235-40 можно
использовать ТК235-32, ТК142-40 или ТК135-25.
Конденсатор фильтра
обеспечивает амплитудное значение
пульсаций выходного тока на заданном
уровне. При некотором снижении требований
емкость конденсатора можно уменьшить до 10
000 мкФ или использовать два конденсатора 4700
мкфх25 В, включенные параллельно.
Настройка. После
проверки правильности монтажа схемы (рис.1)
необходимо замкнуть перемычками контакты 1
и 3 разъема ДУ и выходные контакты «1» и
«2». Подключив стабилизатор к сети
переменного тока, проконтролировать
зажигание сетевого индикатора. Изменяя ток
регулятором, следует убедиться в
возможности изменения показаний
стрелочного прибора, но пока стрелочный
прибор не настроен, увлекаться этим не
следует.
Настройку
измерительного прибора осуществляют
резистором R3. Для этого к выходным клеммам
вместо перемычки следует подключить
образцовый амперметр и, установив
регулятором ток 10 А по образцовому
амперметру, отрегулировать стрелочный
прибор РА1 с помощью R3 так, чтобы он
показывал 10,0. Регулировку верхней границы
тока осуществляют подбором резистора R7 и
изменением сопротивления шунта. После
подбора резистора R7 необходимо
проконтролировать линейность
регулировочной характеристики, и если она
имеет участок, на котором ток при
регулировке слабо меняется, уменьшить
сопротивление шунта. После этих операций
следует также подрегулировать R3.
Методика настройки
стабилизатора с цифровым модулем остается
такой же, но чтобы наиболее полно
реализовать высокую точность измерений
тока, в этом случае придется
воспользоваться образцовым цифровым
амперметром или цифровым милливольтметром
со стандартным шунтом ШСМ75А 75 мВ (кл. 0.2). В
последнем случае потенциальные контакты
стандартного шунта подключают ко входу
прибора на пределе 10 мВ (20 мВ), а через
токовые контакты пропускают ток. Показание
1 мВ будет соответствовать току 1 А. Затем
резистором R3 подгоняются показания DPM, как и
в первом случае.
После этого необходимо
проверить работу схемы при дистанционном
включении тока. Для этого снимают перемычку
с разъема ДУ, при этом ток должен упасть до 0.
В моей конструкции, кроме разъема ДУ, для
включения тока предусмотрена кнопка S2,
поскольку стабилизатор использовался
совместно с цифровым вольтметром для
контроля падения напряжения на участках
измеряемых цепей. Для удобства вместо
кнопки S2 можно установить тумблер.
ETEU-SP1K Стабилизатор напряжения — LISUN
Стабилизатор напряжения состоит из регулятора напряжения с автосвязью контактного типа, серводвигателя, схемы автоматического управления и т. д. сигнал для привода серводвигателя, отрегулируйте положение угольной щетки регулятора напряжения автоматической муфты, отрегулируйте выходное напряжение до номинального значения и установите устойчивое состояние. Он обладает такими преимуществами, как неискаженная форма волны, высокая эффективность, надежная работа, длительная работа и т. д. Стабилизатор напряжения серии ETEU-SP10K подходит для оргтехники, испытательного оборудования, медицинского оборудования, оборудования промышленной автоматизации, бытовой техники, систем освещения, связи. системы и любые другие места, где используется электричество. Это идеальный стабилизированный источник питания, обеспечивающий нормальную работу оборудования, потребляющего электроэнергию. Он может работать с изолирующим трансформатором ИТЭУ-СП4К для обеспечения более чистой мощности для контрольно-измерительных приборов.
Технические характеристики:
• Однофазный выходной ток = мощность * 80 % / выходное напряжение
• Трехфазный выходной ток = мощность * 80 % / 1,732 / выходное напряжение
• Входное напряжение = номинальное напряжение, заданное заказчиком (пожалуйста, сообщите точное входное напряжение при заказе)
• Выходная мощность = Фактическая мощность *2
• Допустимое отклонение выходного напряжения: +/-3%
ЛИСУН Модель | Входное напряжение | Выходное напряжение (+/-3%) | Сила |
ЭТЭУ-СП1К | Одна фаза/198-264 В | Одна фаза/220 В | 1 кВА |
ЭТЕУ-СП5К | Одна фаза/198-264 В | Одна фаза/220 В | 5 кВА |
ЭТЕУ-СП10К | Одна фаза/198-264 В | Одна фаза/220 В | 10 кВА |
ЭТЕУ-СП15К | Одна фаза/198-264 В | Одна фаза/220 В | 15кВА |
ЭТЕУ-СП20К | Одна фаза/198-264 В | Одна фаза/220 В | 20 кВА |
ЭТЕУ-СП25К | Одна фаза/198-264 В | Одна фаза/220 В | 25 кВА |
ЭТЕУ-СП30К | Одна фаза/198-264 В | Одна фаза/220 В | 30 кВА |
ЭТУС-СП1К | Однофазный/99-132 В | Одна фаза/220 В | 1 кВА |
ЭТУ-СП5К | Однофазный/99-132 В | Одна фаза/220 В | 5 кВА |
ЭТУ-СП10К | Однофазный/99-132 В | Одна фаза/220 В | 10 кВА |
ЭТУ-СП15К | Однофазный/99-132 В | Одна фаза/220 В | 15 кВА |
ЭТУ-СП20К | Однофазный/99-132 В | Одна фаза/220 В | 20 кВА |
ЭТУ-СП25К | Однофазный/99-132 В | Одна фаза/220 В | 25 кВА |
ЭТУ-СП30К | Однофазный/99-132 В | Одна фаза/220 В | 30 кВА |
ЭТЕУ-ТР6К | Три фазы 340-480 В | Три фазы/380 В | 6 кВА |
ETEU-TP10K | Три фазы 340-480 В | Три фазы/380 В | 10 кВА |
ETEU-TP15K | Три фазы 340-480 В | Три фазы/380 В | 15 кВА |
ЭТЕУ-ТР20К | Три фазы 340-480 В | Три фазы/380 В | 20 кВА |
ETEU-TP25K | Три фазы 340-480 В | Три фазы/380 В | 25 кВА |
ETEU-TP30K | Три фазы 340-480 В | Три фазы/380 В | 30 кВА |
ETUS-TP6K | Три фазы 198-264 В | Три фазы/380 В | 6 кВА |
ETUS-TP10K | Три фазы 198-264 В | Три фазы/380 В | 10 кВА |
ETUS-TP15K | Три фазы 198-264 В | Три фазы/380 В | 15 кВА |
ETUS-TP20K | Три фазы 198-264 В | Три фазы/380 В | 20 кВА |
ETUS-TP25K | Три фазы 198-264 В | Три фазы/380 В | 25 кВА |
ETUS-TP30K | Три фазы 198-264 В | Три фазы/380 В | 30 кВА |
Метки:ETEU-SP10K , Стабилизатор напряжения
ИСТОЧНИК ПИТАНИЯ ОЧЕНЬ ВЫСОКОГО НАПРЯЖЕНИЯ DC/CV|Японская компания Stabilizer Industry Co.
Этот диапазон очень высокого напряжения был трудным барьером в Японии, где влажность высока в жаркое время года, но наши усилия в области исследований и разработок позволили преодолеть его с помощью отличных технологий переключения. Лучшее качество, надежная поддержка после продажи и революционно низкая стоимость — мы с полной уверенностью представляем серию HS.
Заказ/запрос
Индивидуальные спецификации
0~10кВ | 0~20кВ | 0~30кВ | 0~40кВ | 0~50кВ |
---|---|---|---|---|
HSPV-10K-5HSPV-10K-10 | HSPV-20K-2HSPV-20K-5 | HSPV-30K-2 | HSPV-40K-1 | HSPV-50K-1 |
модельHSNV-10K-5HSNV-10K-10 | модельHSNV-20K-2HSNV-20K-5 | модельHSNV-30K-2 | модельHSNV-40K-1 | модельHSNV-50K-1 |
- Выходной ток (мА)5
- От колебаний на входе ±10%(В)1
- От колебаний нагрузки 0-100%(В)1
- Пульсация (СКЗ)(В)5
- Вес (кг) 12
- Цена (японская иена) 320 000 иен
Размеры продуктаСхема подключения и
Панель управления
Заказ/запрос
- Выходной ток (мА)10
- От колебаний на входе ±10%(В)1
- От колебаний нагрузки 0-100%(В)1
- Пульсация (СКЗ)(В)5
- Вес (кг) 12
- Цена (японская иена) 480 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/Запрос
- Выходной ток (мА)2
- От колебаний на входе ±10%(В)2
- От колебаний нагрузки 0-100%(В)2
- Пульсация (СКЗ)(В)10
- Вес (кг) 12
- Цена (японская иена) 340 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)5
- От колебаний на входе ±10%(В)2
- От колебаний нагрузки 0-100%(В)2
- Пульсация (СКЗ)(В)10
- Вес (кг) 12
- Цена (японская иена) 530 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)2
- От колебаний на входе ±10%(В)3
- От колебаний нагрузки 0-100%(В)3
- Пульсация (СКЗ)(В)15
- Вес (кг) 12
- Цена (японская иена) 380 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)1
- От колебаний на входе ±10%(В)4
- От колебаний нагрузки 0-100%(В)4
- Пульсация (СКЗ)(В)20
- Вес (кг) 12
- Цена (японская иена) 460 000 иен
Размеры изделия Схема разъемов и панель управления
Заказ/запрос
- Выходной ток (мА)1
- От колебаний на входе ±10%(В)5
- От колебаний нагрузки 0-100%(В)5
- Пульсация (СКЗ)(В)25
- Вес (кг) 12
- Цена (японская иена) 550 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)5
- От колебаний на входе ±10%(В)1
- От колебаний нагрузки 0-100%(В)1
- Пульсация (СКЗ)(В)5
- Вес (кг) 12
- Цена (японская иена) 320 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)10
- От колебаний на входе ±10%(В)1
- От колебаний нагрузки 0-100%(В)1
- Пульсация (СКЗ)(В)5
- Вес (кг) 12
- Цена (японская иена) 480 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)2
- От колебаний на входе ±10%(В)2
- От колебаний нагрузки 0-100%(В)2
- Пульсация (СКЗ)(В)10
- Вес (кг) 12
- Цена (японская иена) 340 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)5
- От колебаний на входе ±10%(В)2
- От колебаний нагрузки 0-100%(В)2
- Пульсация (СКЗ)(В)10
- Вес (кг) 12
- Цена (японская иена) 530 000 иен
Размеры изделияСхема контактов и панель управления
Заказ/Запрос
- Выходной ток (мА)2
- От колебаний на входе ±10%(В)3
- От колебаний нагрузки 0-100%(В)3
- Пульсация (СКЗ)(В)15
- Вес (кг) 12
- Цена (японская иена) 380 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)1
- От колебаний на входе ±10%(В)4
- От колебаний нагрузки 0-100%(В)4
- Пульсация (СКЗ)(В)20
- Вес (кг) 12
- Цена (японская иена) 460 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
- Выходной ток (мА)1
- От колебаний на входе ±10%(В)5
- От колебаний нагрузки 0-100%(В)5
- Пульсация (СКЗ)(В)25
- Вес (кг) 12
- Цена (японская иена) 550 000 иен
Размеры изделия Схема клемм и панель управления
Заказ/запрос
Общие характеристики
Входная мощность | 1-фазный 100В или 200В переменного тока ±10%, 50Гц или 60Гц. Top |
---|
