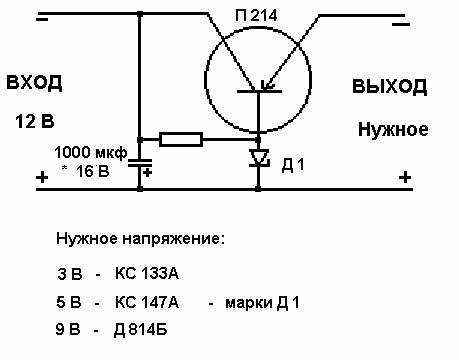

Стабилизатор напряжения собрать самому: схема + инструктаж по сборке

Стабилизаторы напряжения однофазные для домашней сети, как определить какой нужен для дачи, дома, коттеджа

Что такое стабилизатор напряжения. Стабилизатор напряжения представляют собой устройство на выходе которого формируется стабильное напряжение. Скажем прямо, что это словосочетание часто было на слуху раньше в 50-х и 60-х годах прошлого столетия, когда большой ламповый телевизор подключался к сети через стабилизатор, т.к. возможности той прошлой сети были намного ниже, чем в последующие годы. Многие заводы Советского Союза в разных городах выпускали феррорезонансные стабилизаторы напряжения типа «СН — 315», от «С — 0,09 » до «С — 0,9 «.
Данные стабилизаторы напряжения «СН — 315», «Украина — 2», «Олень-10» входное напряжение однофазной сети 220В, 50гц рассчитаны на максимальную мощность потребляемой нагрузки 315ват являлись одними из самых надежных и долговечных приборов, обладали на тот момент наиболее стабильными параметрами стабилизации. Выпускались они на заводах ПО Запорожтрансформатор, Горьковским машиностроительным заводом и другими. Стабилизатор автоматически поддерживал выходное напряжение 220 в, при изменении входного напряжения от 110 до 253 в, при нагрузке до 250 вт. При нагрузке на стабилизатор 300…315 вт, нижний предел повышается от 154 до 253 в. Мощность потребляемая стабилизатором 50 Вт. Его габариты составляли 309х197х105 мм и вес 5,2 кг, цена стабилизатора составляла 35р.
Разными заводами выпускались практически типовые по конструкции и схеме стабилизаторы «СН-315» отличающиеся только названиями, а также отличием в оформлении внешних элементов корпуса.
Стабилизатор состоял из элементов:
Корпус;
Автотрансформатор;
Дроссель входной;
Дроссель фильтра;
Конденсатор;
Предохранитель;
Выключатель.
Трансформатор с тремя обмотками, в котором первичная обмотка L1 находится на ненасыщенной части магнитопровода, вторичная обмотка L2 на насыщенной части магнитопровода и включена ёмкость С, компенсационная обмотка LK на насыщенной части магнитопровода. Стабилизированное напряжение снимается с части вторичной обмотки и компенсационной, включенных встречно.
В инструкции на стабилизатор указывалось, что параметры нормировались для номинального неизменного сопротивления активной нагрузки. Изменение стабилизированного напряжения при меняющейся и реактивной нагрузке не нормируется.
Нормы параметров сети согласно ГОСТ 21128-83, ГОСТ Р 51317, ГОСТ Р 54149-2010 (взамен ГОСТ 13109-97)
1. Отклонение напряжения
Существуют следующие нормы отклонений:
нормально-допустимые (±5%)
предельно-допустимые (±10%)
Номинальное действующее напряжение однофазной бытовой сети должно составлять 220 В. Отсюда следует простой вывод, что пределы напряжений от 209 — 231 В является нормально-допустимым отклонением, а предел напряжений от 198 — 242 В — предельно-допустимым отклонением.
2. Провал напряжения
Провал напряжения — это падение напряжения ниже, чем 198 В длительностью более 30 секунд. Глубина провала напряжения может достигать до 100%, т.е до нуля.
3. Перенапряжение
Перенапряжение — это превышение амплитудного значения напряжения больше 339 В.
Из общих понятий: амплитудное значение 310 В соответствует действующему значению 220 В, т.е корень квадратный из 2.

ВОПРОС: Можно ли самому собрать стабилизатор напряжения используя три фазы? Подбирал себе стабилизатор, но на рынке в продаже имеются с параметрами: нижнее 110В вольт, верхнее 300В, мощность 12000Вт. Напряжение у нас «плавает», бывает что просаживается до 90 по фазе. Вот и пришла идея собрать трехфазный стабилизатор. То есть «выпрямив» все три фазы и объединив, запустить через инвертор.
ОТВЕТ: теоретически задумка хорошая , но 12квт достаточно большая мощность. Вытягивание напруги стабилизатором возможно до определенного нижнего порога. Я в гараже ставил Латр (лабораторный автотрансформатор) тяжелый такой, так при большой нагрузке ( сварочник полуавтомат или 2 компрессора ) смысла в этом нет — потери в подводящей линии бешеные и выигрыша не предвидится, увы. . . Андрей Лукин

Все своими руками Мощный стабилизатор напряжения своими руками

Стабилизатор напряжения на ток 10А

     Здравствуйте уважаемые читатели. Давно хотел опробовать схему мощного, регулируемого стабилизатора напряжения, схема которого представлена в книге «Микросхемы для линейных источников питания и их применение» издательство Додэка 1998г. Схема изображена на рисунке 1.

     На рисунке2 изображена схема, которую собрал я. В ней отсутствуют диод, резистор 2 и конденсатор 2. Резистор R2 необходим для замыкания токов утечки мощных транзисторов. Об установке дополнительных элементов можно подробно ознакомиться в вышеупомянутой книге. Вот небольшая выдержка из данной книги.

Данные испытуемого стабилизатора

Напряжение на входе………………………. 22В
Напряжение на выходе……………………. 14,15В
Ток ……………………………………………………… 0… 5А
Провал напряжения на выходе………. 0,05В

Напряжение пульсаций не мерил, так как запитывал стабилизатор от БП постоянного тока.
И так на вход подал 22В, резистором R5 установил напряжение на выходе 14В – точнее было 14,15. При увеличении тока нагрузки до 5А напряжение на выходе уменьшилось до 14,1В, что соответствует провалу напряжения в 50млВ, что довольно не плохо.

     При падении напряжения на самом стабилизаторе 10В и токе через мощные транзисторы 5А т.е. мощности, выделяемой на них в виде тепла в 50Вт, радиатор данных размеров нагревается до температуры 80 (на фото 1 правда 75 – потом температура поднялась) градусов.

     Для кремния это, «как с добрым утром». Но после прогонки стабилизатора при этой температуре в течении примерно часа, скоропостижно умер один из КТ829А (пробой к-э, но при снижении температуры все свойства транзистора восстанавливались, для меня это совсем не единичный случай в моей практике, именно поэтому я всегда испытываю свои поделки при повышенной и пониженной температуре, если предполагается, что они будут работать с возможным изменением климатики), пришлось заменить. Транзисторы у меня все б\у, выпаяны из старых телевизоров. Резисторы, стоящие в эмиттерах мощных транзисторов, больше нужны для контроля коллекторных токов данных транзисторов, чем для их выравнивания. У меня разброс этих токов от транзистора к транзистору изменялся в разы, что потребовало подбора транзисторов. Например ток одного транзистора был 1,64А, а другого – 0,63А. Так, что эти яко бы уравнивающие резисторы в эмиттерных цепях можно после подборки транзисторов спокойно убрать. Стабилизатор собран навесным способом прямо на радиаторе (см. фото 2). При монтаже стабилизатора надо соблюдать некоторые условия.

1. Провод идущий от резистора R5 на землю, необходимо припаять непосредственно к выходной клемме блока.
2. Конденсаторы С1 и С2 устанавливаются в непосредственной близости с микросхемой стабилизатора.
3. Резистор R4 лучше всего припаивать непосредственно на соответствующие выводы микросхемы.
4. С1 и С2 лучше танталовые.

     После сборки стабилизатора обязательно проверьте осциллографом выходное напряжение стабилизатора – возможно самовозбуждение оного. Если возникнет возбуд, то возможен сильный разогрев С1 и С2 вплоть до взрыва. При первом включении всегда быстренько пальчиками пощупайте электролиты на предмет повышения их температуры. Стабилизатор нормально работает при входном напряжении 34В, при этом выходное напряжение должно быть не более 24В (зависит от номинала резистора R5 и высчитывается с помощью формулы).

Ток может достигать 10А при условии использования двух вентиляторов для принудительного обдува. В общем я уже подумываю на базе этого стабилизатора сделать себе лабораторный БП, дополнив его системами защиты и индикации, ну и естественно вольтметром и амперметром. Успехов всем. До свидания К.В.Ю.

Просмотров:48 122

Метки: стабилизатор напряжения

ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ 5 КВА – MyProjectCircuits

Перейти к содержимому

₦ 2 999,00

Эта работа выполняется на автоматическом стабилизаторе напряжения мощностью 5 кВА. Он предназначен для удовлетворения требований безопасности, стабильности и точности переменного напряжения в промышленности и дома.

КОНСТРУКЦИЯ И КОНСТРУКЦИЯ Количество АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5 КВА

Категории: Темы проектов по электротехнике и электронике, Темы проектов по физике
Метки: автоматический стабилизатор напряжения 5кВА, автоматический стабилизатор напряжения, конструкция и конструкция стабилизатора напряжения 5кВА

  • Описание

  • Отзывы (0)

Описание

Эта работа посвящена автоматическому стабилизатору напряжения мощностью 5 кВА. Он предназначен для удовлетворения требований безопасности, стабильности и точности переменного напряжения в промышленности и дома. Стабилизаторы напряжения полезны в таких устройствах, как компьютерные блоки питания, генераторы переменного тока и центральные электростанции, стабилизаторы напряжения контролируют выходную мощность установки. Этот проект предназначен для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 220 В при частоте 50 Гц. Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства.

В этом проекте 5KW был разработан для управления и стабилизации входного переменного напряжения 160-250 В для получения выходного напряжения 220 В при частоте 50 Гц.

ГЛАВА 1

1.0 ВВЕДЕНИЕ

В Нигерии и в некоторых других частях мира сегодня электроэнергетическое питание для потребителей (в домах и отраслях) не поддерживаются при условии, что 240 Вольт. Но гаджеты электроники и некоторые другие машины с механическим приводом, которые мы используем в наших домах, офисах и на производстве, требуют питания с постоянным или почти постоянным напряжением для их эффективности и во избежание повреждения от напряжения.

Стабилизатор напряжения представляет собой электронную схему управления или устройство, которое способно обеспечивать постоянное или почти постоянное выходное напряжение даже при изменении нагрузки или входном напряжении до 90 вольт, может достигать 240 вольт с помощью стабилизатора на выходном каскаде без каких-либо колебаний напряжения.

  • ПРЕДПОСЫЛКИ ПРОЕКТА

Существует множество основных различных типов стабилизаторов, некоторые из которых представляют собой электронно-механические переключатели ответвлений, полупроводниковые переключатели ответвлений и т. д. Стабилизатор напряжения возник не по обычной конструкции и не просто, а как средство решения электрического «кризиса». ситуация. Такая кризисная ситуация редко возникает в развитых странах мира, таких как Великобритания, Америка, Германия.



Их система производства, передачи и распределения электроэнергии такова, что исключает колебания подаваемого напряжения. Теперь, по определению, данному К. Г. Джексоном и Р. Фейнбергом, стабилизатор напряжения — это штучное устройство, включенное в цепь для поддержания постоянного выходного напряжения от плохо генерируемого источника питания. Стабилизатор напряжения, как и любое другое оборудование, представляет собой комбинацию многих электрических и, как и любое другое оборудование, представляет собой комбинацию многих электрических, электронных и схемных компонентов с целью заставить сборку выполнять определенную желаемую задачу или функцию.

  • ЦЕЛЬ ПРОЕКТА

Эта работа направлена ​​на поддержание стабильного уровня напряжения, чтобы обеспечить постоянное питание, несмотря на любые колебания или изменения в подаче, чтобы защитить бытовую технику. Устройство производится или предназначено для выполнения следующих функций, в том числе.

Это устройство используется для повышения и понижения напряжения при сбое питания. Это устройство, которое помогает сократить срок службы электронных любых электрических и электрических устройств, которые его используют.

Он также производит отфильтрованный ток, который подавляет компоненты, которые могут его использовать. Эту систему можно назвать автоматической машиной, потому что она выполняет функции автоматической системы, в которой, переходя от одной ступени к другой, чтобы использовать ценный ток и напряжение, подаваемые компонентами.

Ущерб, полученный обществом, проигнорировавшим использование автоматического регулятора напряжения, настолько сложен, что не может быть упомянут в данном проекте. Но мой совет обществу: постарайтесь максимально использовать автоматическую регулировку напряжения в своих электрических и электронных компонентах, потому что это защитное устройство.

  • ЗНАЧИМОСТЬ ПРОЕКТА

Автоматический стабилизатор напряжения представляет собой стабилизатор напряжения, предназначенный для механического поддержания постоянного уровня напряжения. Это очень устройство для поддержания постоянного уровня напряжения. Он также может использовать электромеханические компоненты. Его можно использовать в основном для регулирования одного или нескольких постоянного или переменного тока в зависимости от конструкции. Поэтому функции этого оборудования очень широки и могут использоваться в основном для различных целей. Электронный стабилизатор напряжения может использоваться в основном для различных целей. Он имеет различные функции, например, его можно использовать в основном для стабилизации напряжения постоянного тока, которое может использоваться процессором и его основными частями. В генераторных установках центральных электростанций и автомобильных генераторах стабилизатор напряжения управляет выходной мощностью установки. В этой распределительной системе он может быть установлен вдоль распределительных линий, чтобы все клиенты распознавали устойчивое напряжение, саморегулирующееся в зависимости от того, сколько энергии потребляется из линии. Есть много функций работы переменного тока в зависимости от конструкции. Это очень хороший вариант для поддержания постоянного уровня напряжения. Автоматический стабилизатор напряжения — превосходное изобретение науки, представляющее собой электрическое устройство, предназначенное для выдачи постоянного напряжения на заданном уровне. Очень полезно поддерживать предпочтительное напряжение для генераторов в определенных пределах. Основная его работа зависит от законов электромеханической физики. Он состоит из множества энергичных и невосприимчивых электрических частей, таких как термостаты, адаптеры и диоды. Помимо этого, в Индии есть много надежных автомобильных поставщиков, которые производят много видов оборудования, такого как генератор, регулятор и другие основные детали. Они хорошо известны различными видами функций и различными спецификациями. Они не только производят продукцию более высокого качества, но и обеспечивают некоторые дополнительные преимущества с частями этого оборудования. Генератор автоматического стабилизатора напряжения является наиболее важной частью для работы отличного усилителя. Его типов много, но они отличаются высокой функциональностью и лучшей производительностью. Они хорошо оснащены самодействующими элементами управления и функциями запуска, что делает их очень простыми и полезными в обращении. Они имеют разные размеры, формы и цвета. Существуют также автоматические стабилизаторы, которые настолько малы, что их легко разместить на небольшой печатной плате. Они очень просты и портативны в обращении. Иногда они могут покрывать больший объем небольшого дома. Поэтому существует большое разнообразие автоматических стабилизаторов напряжения, каждый из которых имеет свои технические характеристики.

1.4                                       ОБЪЕМ ПРОЕКТА

Проектирование и строительство автоматического стабилизатора напряжения – это проект, который мы строим. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает. Мы также делаем это, потому что хотим узнать об этом больше.

Как мы упоминали ранее, это устройство является защитным устройством, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения. Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.

Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.

1,5 Ограничение проекта

Проект системы должен быть способен работать в диапазоне входных частот от -15% до +10% от номинальных, без очистки защитных устройств или вызывания компонента в рамках AVS до +10% от номинальных, без очистки защитных устройств или вызывания компонента в рамках AVS до +10% от номинальных, без очистки защитных устройств или вызывания компонента в рамках AVS +10%. . При восстановлении питания генератора или сети АВР автоматически перезапускается. При включении или перезапуске выходная мощность АВР не должна превышать заданных пределов регулирования выходной мощности.

Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), AVS отключается электронным способом. Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), AVS должен автоматически перезапуститься, чтобы обеспечить питание в соответствии с заданными параметрами. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АВР отключается электронным способом и требует ручного перезапуска.

АВР должна быть способна непрерывно работать при 100% номинальной нагрузки, 200% номинальной нагрузки в течение 10 секунд, 500% номинальной нагрузки в течение 1 секунды и 1000% номинальной нагрузки в течение 1 цикла. Эффективность работы должна быть не менее 96% при полной нагрузке.

Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экранированием и номиналом К-13 для обработки гармонических токов.

Время отклика: АВР должна реагировать на любое изменение сетевого напряжения в течение 1/2 периода при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы. Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.

Рабочая частота: AVS должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.

Номинальная мощность: это устройство должно быть рассчитано на 5 кВА.

Требования к доступу: AVS должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.

Измерение: Предусмотрен входной измеритель для отображения сетевого напряжения

Вентиляция: Изолирующий трансформатор AVS должен быть рассчитан на конвекционное охлаждение. Если для твердотельных электронных коммутационных устройств требуется охлаждение вентилятором.

1.6                                             ЦЕЛЬ ПРОЕКТА

Основная цель данного исследования заключается в поддержании постоянного напряжения и приведения линии электропередач в соответствие с нагрузкой оборудования в самых разных условиях, даже когда частота или входное напряжение нагрузки сильно меняются. Постановка проблемы И эта проблема обычно вызвана либо перенапряжением, либо пониженным напряжением. Из-за этих проблем был разработан стабилизатор напряжения, который регулирует пониженное и повышенное напряжение до нормального 220 В переменного тока. Автоматический регулятор напряжения регулирует напряжение переменного тока и поддерживает его в диапазоне от более низкого или более высокого до нормального. Он защищает любое электронное устройство, подключенное к нему, от повреждения.

1.8                                   ЗНАЧИМОСТЬ ПРОЕКТА

Автоматический регулятор напряжения выполняет следующие функции:

  1. Управляет напряжением, близким к установившемуся режиму работы машины.
  2. Он распределяет реактивную нагрузку между генераторами, работающими параллельно.
  3. Автоматические регуляторы напряжения снижают перенапряжения, возникающие из-за внезапной потери нагрузки в системе.
  4. Увеличивает возбуждение системы в условиях неисправности, так что максимальная синхронизирующая мощность существует во время устранения неисправности.

При внезапном изменении нагрузки на генератор переменного тока необходимо изменить систему возбуждения, чтобы обеспечить такое же напряжение при новых условиях нагрузки. Это можно сделать с помощью автоматического регулятора напряжения. Аппаратура автоматического регулятора напряжения работает в поле возбудителя и изменяет выходное напряжение возбудителя и ток возбуждения. Во время бурных колебаний АРВТ не дает быстрого ответа.

1.9                                       ПРИМЕНЕНИЕ ПРОЕКТА

  • Регулятор напряжения используется для автоматической регулировки выходного напряжения цепи питания или оборудования источника питания
  • Он может широко использоваться в местах, требующих стабильного напряжения питания, таких как промышленные и горнодобывающие предприятия, нефть, железные дороги, строительные площадки, школы, больницы, телекоммуникации, больницы, исследовательские и другие отделы, такие как компьютер, прецизионные станки, компьютерная томография (CT), прецизионные приборы, испытательное оборудование, освещение лифтов, импортное оборудование и производственные линии и многое другое.

1.10                                              ТЕРМИНЫ ОПРЕДЕЛЕНИЯ

ВН: Высокое напряжение. Любое электроснабжение свыше 650 вольт. В основном используется для передачи электроэнергии на большие расстояния.

КВА : Киловольт-ампер. Измерение электрического «давления» и «количества» в здании.

Нагрузки : Оборудование, использующее электроэнергию, подаваемую в здание.

Продолжительное отключение питания: Отказ внешнего источника питания вашего здания, продолжительностью от 30 минут до 24 часов.

LV: Низкое напряжение. Электроснабжение от 110 вольт до 650 вольт.

Отключение электроэнергии : Сбой в электросети по причинам, не связанным с вашим помещением.

Основной рейтинг : рейтинг, присваиваемый генератору, когда он используется вместо питания от сети при переменной нагрузке. Обычно при этом рейтинге допускается перегрузка на 10% выше основного рейтинга в течение 1 часа из 12.

Однофазная мощность: Электроэнергия, вырабатываемая одной фазой трехфазной обмотки или специальной однофазной обмоткой.

Мощность в режиме ожидания : Максимальная мощность, выдаваемая генератором, обычно ограничивается 1 часом из 12 только в режиме ожидания.

Обмотка : Медный провод, вырабатывающий электричество при прохождении через магнитное поле.

Ватт: Полная энергия, отдаваемая цепью.

Всплеск : Перенапряжение в подаче электроэнергии, вызывающее повреждение чувствительного оборудования (в отличие от отключения питания).

Подавление скачков напряжения: Электронное оборудование, предназначенное для сдерживания скачков напряжения, таких как удары молнии.

АРН. Автоматические регуляторы напряжения. Электронное устройство, контролирующее выходное напряжение генератора переменного тока.

Базовая грузоподъемность. Рейтинг, присваиваемый генератору, когда он используется для непрерывной подачи электроэнергии с заданной нагрузкой 24 часа в сутки, 7 дней в неделю.

Затемнение . Сбой питания в национальном или глобальном масштабе, вызвавший серьезные сбои. Например.

Коричневый . Падение сетевого напряжения (не полный выход из строя), которое может привести к ухудшению работы осветительного и электронного оборудования.

1.10                                              МЕТОДОЛОГИЯ0043 Изучение предыдущей работы над проектом с целью повышения ее эффективности.

  • Нарисуйте блок-схему.
    • Проектирование и расчет автоматического стабилизатора напряжения.
    1. Изучение различных элементов схемы автоматического стабилизатора напряжения.
    2. Построить схему автоматического стабилизатора напряжения.

    1.11                                ОРГАНИЗАЦИЯ РАБОТ ПО ПРОЕКТУ

    Различные этапы разработки этого проекта были должным образом сведены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проекта проект организован последовательно следующим образом:

    Первая глава этой работы посвящена введению в автоматический регулятор напряжения. В этой главе обсуждались предыстория, значение, цель, цель, сфера применения, ограничения и проблемы, определение терминов автоматического регулятора напряжения.

    Вторая глава посвящена обзору литературы по автоматическим регуляторам напряжения. В этой главе была рассмотрена вся литература, относящаяся к этой работе.

    Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.

    Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.

    Пятая глава посвящена выводам, обсуждению, рекомендациям и ссылкам.

    Категории продуктов
    • Бухгалтерский учет (Ac) Темы проектов
    • Темы проектов по бухгалтерскому учету
    • Темы проектов по обучению взрослых и начальных классов
    • Темы проектов сельскохозяйственной и биоэкологической инженерии
    • Темы проекта сельскохозяйственной инженерии
    • Темы образовательного проекта по сельскохозяйственным наукам
    • Темы сельскохозяйственных научных проектов
    • Банковское дело и финансы (Bf) Темы проекта
    • Темы проектов по банковскому делу и финансам
    • Темы проекта базового образования
    • Темы образовательного проекта по биологии
    • Биомедицинские темы Темы проекта
    • Темы проектов по строительству/технологиям
    • Бизнес-администрирование и управление (BAM) Темы проекта
    • Темы проекта по химическим и геологическим наукам
    • Темы проекта химического машиностроения
    • Темы учебного проекта по химии
    • Темы проекта гражданского образования
    • Темы проектов по гражданскому и экологическому строительству
    • Темы проекта гражданского строительства
    • Темы проектов по кооперативной экономике и управлению
    • Темы проекта общественного здравоохранения
    • Темы проекта компьютерной инженерии
    • Темы проекта по информатике
    • Совместные исследования, руководство и консультирование Темы проекта
    • Темы проекта экономического образования
    • Темы образовательных проектов
    • Темы проекта по электротехнике и электронике
    • Научная школа гигиены окружающей среды
    • Темы проектов по управлению недвижимостью
    • Темы проектов сельскохозяйственной энергетики и машин
    • Темы проекта «Продовольствие и питание»
    • Темы проекта санитарного просвещения
    • Темы проектов дорожного и транспортного строительства
    • Департамент гостеприимства и транспорта Темы проекта
    • Темы проекта управления гостиничным бизнесом
    • Темы проекта «Кинетика человека и санитарное просвещение»
    • Темы проектов по промышленной безопасности и охране окружающей среды
    • Темы проекта исламоведения
    • Темы юридических проектов
    • Темы проекта по библиотечному делу
    • Темы морских инженерных проектов
    • Темы проекта морского транспорта
    • Темы проектов отдела маркетинга
    • Темы проекта массовой коммуникации
    • Темы проекта по математике и статистике
    • Темы проекта машиностроения
    • Инженерия мехатроники
    • Темы проектов в области медицины и здравоохранения
    • Темы научного проекта медицинской лаборатории
    • Тематика металлургического машиностроения
    • Темы проектов по микробиологии
    • Темы проекта по разработке полезных ископаемых и нефтяных ресурсов
    • Темы проекта по сестринскому делу и акушерству
    • Темы проекта «Питание и диетология»
    • Темы проектов по офисным технологиям и управлению
    • Темы проектов нефтегазовой инженерии
    • Темы проекта фельдшера
    • Темы проектов нефтегазовой инженерии
    • Темы аптечного проекта
    • Темы образовательного проекта по физике
    • Темы проектов по физике
    • Темы проектов по политологии
    • Темы проекта государственного управления
    • Темы проекта по санитарному просвещению
    • Темы проекта по связям с общественностью
    • Темы проектов по закупкам и поставкам
    • Темы проекта по инвентаризации
    • Темы образовательного проекта по религиоведению
    • Научная лаборатория Технологический проект Темы
    • Темы проекта полового воспитания
    • Темы образовательного проекта по общественным наукам
    • Темы проекта по инженерным системам почвы и воды
    • Схема производственного опыта студентов Технический отчет
    • Геодезические и геоинформационные темы проекта
    • Без категории
    • Водоснабжение и водоотведение

    Перейти к началу

    Строительство автоматического стабилизатора напряжения 1,5 кВА

    Проектирование и строительство автоматического стабилизатора напряжения 1,5 кВА

    Резюме

    Этот проект называется «Проектирование и строительство автоматического стабилизатора напряжения переменного тока 1,5 кВА». Он предназначен для удовлетворения требований безопасности, стабильности и точности переменного напряжения в промышленности и дома. Стабилизаторы напряжения полезны в таких устройствах, как блоки питания компьютеров, генераторы переменного тока и генераторные установки центральных электростанций, регуляторы напряжения контролируют выходную мощность установки. В системе распределения электроэнергии регуляторы напряжения могут быть установлены на подстанции или вдоль распределительных линий, чтобы все потребители получали стабильное напряжение независимо от того, сколько энергии потребляется из линии. Автоматический стабилизатор напряжения переменного тока предназначен для автоматического поддержания постоянного уровня напряжения переменного тока. Стабилизатор напряжения переменного тока может быть простой конструкцией с прямой связью или может включать контуры управления с отрицательной обратной связью. В нем используется электромеханический механизм и другие электронные компоненты. В зависимости от конструкции он может использоваться для регулирования одного или нескольких напряжений переменного тока.

    Этот проект предназначен для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 240 В с частотой 50 Гц. Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства. В этом проекте автоматический стабилизатор переменного напряжения был разработан для управления и стабилизации входного переменного напряжения 160-250 В для получения выходного напряжения 240 В при частоте 50 Гц.

    Глава первая

    1.0 Введение

    Автоматический стабилизатор напряжения переменного тока — замечательное изобретение науки, представляющее собой электрическое устройство, предназначенное для регулирования постоянного напряжения на заданном уровне. Основная работа стабилизатора зависит от законов электромеханической физики. Он состоит из множества активных и пассивных электрических компонентов, таких как адаптеры, конденсаторы, диоды и термостаты.

    Автоматический регулятор напряжения выполняет множество функций. АРН или автоматический стабилизатор напряжения можно использовать со многими электроприборами по разным причинам. Основные функции автоматических регуляторов напряжения:
    В первую очередь используется как выпрямитель и как делитель напряжения. Выпрямитель также представляет собой электрическое устройство, используемое для преобразования переменного тока (AC) в постоянный ток (D.C) для дальнейшей электрической обработки. Большинство электроприборов требуют постоянного тока для своей работы и не могут работать от переменного тока. Что касается делителей потенциала, то это электрические устройства, используемые для отключения входного напряжения, чтобы привести его к желаемому выходному напряжению в соответствии с требованиями. Таким образом, при использовании автоматического регулятора напряжения мы можем одновременно использовать выпрямитель и делитель напряжения. Это означает, что вы можете сэкономить деньги, потому что вам придется купить один автоматический регулятор напряжения вместо покупки делителя напряжения и выпрямителя для ваших электроприборов.

    В наших домах есть много электроприборов, которым для работы требуется стабильная электроэнергия, и при любых колебаниях входного тока и напряжения это может привести к повреждению всего электроприбора. Иногда это тоже может быть фатальным, но электричество — очень безжалостный убийца. Во избежание несчастных случаев с электрическими приборами, а также с нами, которые могут возникнуть из-за любого изменения напряжения или силы тока, необходимо использовать стабилизатор напряжения в дополнение к другим электрическим устройствам.

    AC Автоматический стабилизатор напряжения также может использоваться в усилителях. Усилители — это другие электрические устройства, которые сравнивают напряжения считывания с опорными напряжениями и помогают усилить эффект. Возможно, вы видели усилители, подключенные к вашим домашним звуковым системам, которые усиливают звуковые эффекты. Фактическое количество звука будет ниже, но если тот же вход подается на усилитель, результирующее качество и количество звука просто увеличиваются до кратных волн на входе. Основной процесс работы в них – это разность выдаваемых напряжений. Автоматические регуляторы напряжения переменного тока помогают поддерживать желаемое напряжение для генераторов в заданных пределах. Таким образом, автоматический регулятор напряжения также является важной частью работы нашего усилителя.

    Прежние аналоговые/серво-типы автоматических регуляторов напряжения теперь заменены цифровыми стабилизаторами. Эти типы автоматических регуляторов напряжения выше по функциональности и производительности. Они оснащены самодействующими элементами управления и функциями запуска, что делает их очень полезными и простыми в обращении. Цифровые преобразователи повышают уровень точности. Упрощенные рабочие переключатели делают их более точными, чем действия человека. Если в работе автоматических регуляторов напряжения возникает какая-либо неисправность, техника самодиагностики моментально выявляет неисправность. Это приводит к большей безопасности функции. Инструмент обслуживания помогает поддерживать онлайн-монитор. Уменьшенное количество деталей и проводки в этих типично современных автоматических регуляторах напряжения делает их более надежными. Автоматические изменения легко выполняются с помощью полнодуплексных систем управления.

    Регуляторы напряжения NeoPower имеют разные размеры. Существуют автоматические регуляторы напряжения, которые настолько малы, что их легко разместить на небольшой печатной плате. Они портативны и просты в обращении. Некоторые автоматические регуляторы напряжения имеют очень гигантские размеры. Иногда они могут занимать объем небольшого дома. Таким образом, существует огромное разнообразие автоматических регуляторов напряжения, и каждый из них имеет свои собственные характеристики. О разновидностях стабилизатора можно судить по названиям автоматических регуляторов напряжения. Каждое название указывает на его конкретное функционирование и отличия от других, а автоматический регулятор напряжения насчитывает более пятидесяти наименований. Что касается цен на автоматические регуляторы напряжения, то здесь все идет естественным путем. Если вы купите более умный, это будет стоить вам дороже, а вы купите более старую модель с нормальным функционированием, это будет стоить вам меньше. Но имейте в виду, что независимо от того, стоит ли автоматический регулятор напряжения переменного тока дешевле или дороже, становится неважно, когда речь идет о важности стабилизатора в нашей повседневной жизни.

    1.1 Предыстория проекта

    Существует множество основных различных типов стабилизаторов, некоторые из которых представляют собой электронно-механические переключатели ответвлений, полупроводниковые переключатели ответвлений и т.д. средство решения электрической «Кризисной» ситуации. Такая кризисная ситуация редко возникает в развитых странах мира, таких как Великобритания, Америка, Германия.

    Их система производства, передачи и распределения электроэнергии такова, что исключает колебания напряжения питания. Теперь, по определению, данному К. Г. Джексоном и Р. Фейнбергом, стабилизатор напряжения — это штучное устройство, включенное в цепь для поддержания постоянного выходного напряжения от плохо генерируемого источника питания. Стабилизатор напряжения, как и любое другое оборудование, представляет собой комбинацию многих электрических компонентов, и, как и любое другое оборудование, представляет собой комбинацию многих электрических, электронных и схемных компонентов с целью заставить сборку выполнять определенную желаемую задачу или функцию.

    Следовательно, стабилизатор напряжения состоит из двух основных базовых блоков

    • Блок трансформатора
    • Цепь управления
    1.2 Цель проекта

    Целью данной работы является создание устройства, функцией которого является поддержание согласование напряжения и линии электропередачи с нагрузкой оборудования в самых разных условиях, даже если входное напряжение сети, частота или нагрузка системы сильно различаются. АРН должен состоять из полностью медного, многоотводного, тройного экранированного изолирующего трансформатора и содержать независимо управляемые инверсно-параллельные электронные переключатели для каждого из 7 отводов на фазу для обеспечения жесткого регулирования напряжения. Фазный ток должен контролироваться для определения нулевого тока, чтобы инициировать любое требуемое переключение ответвлений. Линейные устройства должны использоваться для синхронизации линии, чтобы предотвратить ошибки фазового сдвига, обычно связанные с простым обнаружением пересечения нулевого тока ТТ. Система рассчитана на 1,5 кВА.

    1.3 Значение проекта

    Автоматический регулятор напряжения представляет собой регулятор напряжения, предназначенный для механического поддержания постоянного уровня напряжения. Это очень устройство для поддержания постоянного уровня напряжения. Он также может использовать электромеханические компоненты. Его можно использовать в основном для регулирования одного или нескольких постоянного или переменного тока в зависимости от конструкции. Поэтому функции этого оборудования очень широки и могут использоваться в основном для различных целей. Электронные регуляторы напряжения могут использоваться в основном для различных целей. Он имеет различные функции, например, его можно использовать в основном для стабилизации напряжения постоянного тока, которое может использоваться процессором и его основными частями. В генераторных установках центральных электростанций и автомобильных генераторах регуляторы напряжения контролируют выходную мощность установки. В этой распределительной системе он может быть установлен вдоль распределительных линий, чтобы все клиенты распознавали устойчивое напряжение, саморегулирующееся в зависимости от того, сколько энергии потребляется из линии. Есть много функций работы переменного тока в зависимости от конструкции. Это очень хороший вариант для поддержания постоянного уровня напряжения. Автоматический регулятор напряжения — это превосходное изобретение науки, представляющее собой электрическое устройство, предназначенное для выдачи постоянного напряжения на заданном уровне. Очень полезно поддерживать предпочтительное напряжение для генераторов в определенных пределах. Основная его работа зависит от законов электромеханической физики. Он состоит из множества энергичных и невосприимчивых электрических частей, таких как термостаты, адаптеры и диоды. Помимо этого, в Индии есть много надежных автомобильных поставщиков, которые производят много видов оборудования, такого как генератор, регулятор и другие основные детали. Они хорошо известны различными видами функций и различными спецификациями. Они не только производят продукцию более высокого качества, но и обеспечивают некоторые дополнительные преимущества с частями этого оборудования. Генератор автоматического регулятора напряжения является наиболее важной частью для работы отличного усилителя. Его типов много, но они отличаются высокой функциональностью и лучшей производительностью. Они хорошо оснащены самодействующими элементами управления и функциями запуска, что делает их очень простыми и полезными в обращении. Они имеют разные размеры, формы и цвета. Существуют также автоматические регуляторы, которые настолько малы, что их легко разместить на небольшой печатной плате. Они очень просты и портативны в обращении. Иногда они могут покрывать больший объем небольшого дома. Таким образом, существует большое разнообразие автоматических регуляторов напряжения, каждый из которых имеет свои характеристики.

    1.4 Объем проекта

    Проектирование и строительство автоматического регулятора напряжения – это проект, над которым мы работаем. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает. Мы также делаем это, потому что хотим узнать об этом больше.

    Как мы упоминали ранее, это устройство является защитным устройством, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения. Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.

    Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.

    1.5 Ограничение проекта

    Конструкция системы должна обеспечивать работу в диапазоне входных частот от -15 % до +10 % от номинальной без отключения защитных устройств или отказа компонентов в АРН. Когда питание генератора или сети восстанавливается, АРН автоматически перезапускается. При включении или перезапуске выходной сигнал АРН не должен превышать указанные пределы регулирования выходного сигнала.

    Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), АРН отключается электронным способом. Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), АРН должен автоматически перезапуститься, чтобы обеспечить питание в соответствии с заданными параметрами нагрузки. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АРН отключается электронным способом и требует ручного перезапуска.

    АРН должен работать при 100 % номинальной нагрузки непрерывно, 200 % номинальной нагрузки в течение 10 секунд, 500 % номинальной нагрузки в течение 1 секунды и 1000 % номинальной нагрузки в течение 1 цикла. Эффективность работы должна быть не менее 96% при полной нагрузке.

    Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экранированием и номиналом К-13 для обработки гармонических токов.

    Время отклика:

    АРН должен реагировать на любое изменение сетевого напряжения в 1/2 периода при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы. Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.

    Рабочая частота:

    АРН должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.

    Номинальная мощность:

    Это устройство должно быть рассчитано на кВА.

    Требования к доступу:

    АРН должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.

    Измерение:

    Предусмотрен входной измеритель для отображения сетевого напряжения

    Вентиляция:

    Изолирующий трансформатор AVR должен быть спроектирован для конвекционного охлаждения. Если для твердотельных электронных коммутационных устройств требуется охлаждение вентилятором.

    1.6 Применение стабилизаторов

    Колебания электроэнергии являются одной из основных проблем, влияющих на их производство. Из-за высокого спроса на электроэнергию для поддержания их работы это приводит к низкому выходному напряжению, которое может повредить оборудование. Поэтому этим компаниям нужны специализированные устройства, которые помогут им защитить свое оборудование от преждевременного износа. Регуляторы напряжения представляют собой электромеханические компоненты, которые контролируют обычные выходы напряжения. Во время пикового потребления электроэнергии внезапный поток энергии может повредить электрические или электронные машины. С другой стороны, при низком выходном напряжении машина может не работать. Стабилизатор напряжения сервопривода обеспечивает безопасную выходную мощность для защиты разнообразного оборудования, включая ультрасовременные музыкальные системы, ЖК-дисплеи медицинского оборудования, домашние кинотеатры, промышленные машины и многое другое. Они разработаны со специальными функциями для защиты оборудования, включая защиту от скачков шума в линии, технологию первичной коммутации, автоматический сброс и защиту от перегрузки. Для сохранения жизни машин эти устройства рекомендуются для любой операции. Они гарантируют, что машины все время работают хорошо, особенно в часы пик. В основном это оборудование используется для контроля колебаний входного напряжения и в то же время для поддержания выходного напряжения с точностью +/-0,5%. Они также помогают снизить MDI и снизить энергопотребление. В Индии существует множество производителей стабилизаторов напряжения сервопривода, которые предлагают широкий ассортимент стабилизаторов. Они обслуживают ряд приложений во многих отраслях, например, в информационных технологиях, обработке данных, химической и текстильной промышленности, кондиционировании воздуха, медицине и т. д. Во время перебоев в электроснабжении генераторы играют очень важную роль в непрерывном снабжении электроэнергией. Это оборудование дает жителям, рабочим и предприятиям уверенность в том, что они могут продолжать выполнять свою работу без перерывов. Эти системы аварийного питания гарантируют, что будут нормальные цепи, и они могут продолжать выполнять любые важные задачи, которые они выполняют. Для предприятий перебои в подаче электроэнергии могут привести к потере продаж и прибыли. С гарантией того, что все будет работать хорошо даже без электричества, резервное электроснабжение обеспечивает полную производительность каждого оборудования в любое время. Поскольку стабилизаторы необходимы для обслуживания каждого электрического или электронного устройства, стабилизатор для генератора гарантирует, что они будут работать с полной производительностью даже в течение длительного времени. Генераторы — это большие инвестиции для любого дома или бизнеса. Поэтому их тоже нужно защищать от скачков напряжения. Регуляторы напряжения генератора специально разработаны для управления выходным напряжением. Обычно выходное напряжение должно находиться в диапазоне от 120 до 240 вольт. Таким образом, эти стабилизаторы генератора обеспечивают оптимальную работу оборудования даже в случае колебаний или перебоев в подаче электроэнергии.

    1.7 Организация работы над проектом

    Различные этапы разработки этого проекта были должным образом объединены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проект организован последовательно следующим образом:

    • Первая глава этой работы посвящена введению в автоматический стабилизатор напряжения. В этой главе обсуждались предыстория, значение, объективное ограничение и проблема автоматического стабилизатора напряжения.
    • Вторая глава посвящена обзору литературы по автоматическим стабилизаторам напряжения. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
    • Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
    • Четвертая глава посвящена анализу тестирования. Были проанализированы все тесты, в результате которых была получена точная функциональность.
    • Пятая глава посвящена выводам, рекомендациям и ссылкам.

    Номер счета:0032 0811003731
    Name: Samphina Academy
    Account Type: Current
    Account No. : 1225513212
    Имя: Samphina Academy
    Тип счета: Текущий

    для клиентов за пределами Нигерии
    Кличок здесь, чтобы заплатить с дебетовой картой ($ 15)
