Напряжение – mastertok

Полезная информация о напряжении:

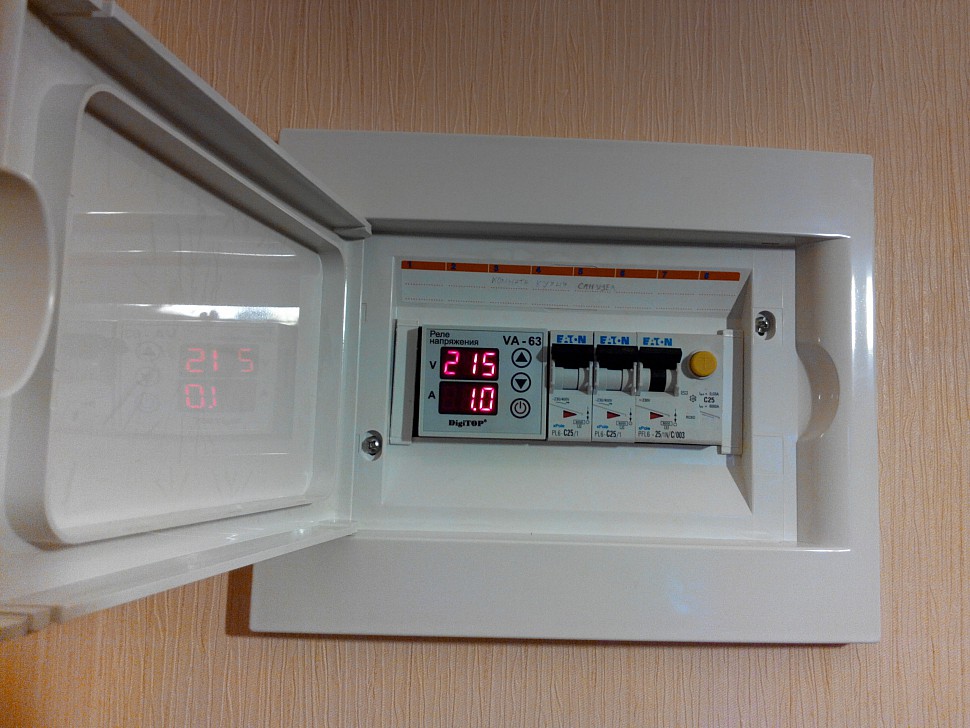

Силовой распределительный щиток имеется в каждом доме, его монтаж лучше всего проводить с учетом того, чтобы внутрь поместились все нужные приборы и им была обеспечена достаточная защита.

Для наружного монтажа распределительного щитка желательно подбирать бокс с защитой от брызг, а еще лучше – полностью герметичный. В таких боксах на выводах для кабелей должны быть предусмотрены резинки или другие уплотнители, обеспечивающие безопасное использование проводки и защиту от перебоев в сети. Даже для самого простого помещения понадобится минимальный набор устройств в щитке:

  • автоматические выключатели;
  • диффавтоматы или УЗО;
  • блоки питания;
  • счетчики и т.п.

Количество данных устройств закладывается при проектировании проводки. Именно с учетом этого количества подбирается щиток. Также выполнять монтаж распределительного щита нужно с запасом места для добавления дополнительных устройств. Квартирные электрические щиты и ящики изготавливают из пластика или окрашенного металла. Первые имеют более привлекательный вид. Большинство из пластиковых ящиков имеют открывающееся смотровое стекло, сквозь которое видно положение автоматов и напряжение в сети (при наличии реле напряжения). Но такие пластиковые электрические щитки являются менее пожароустойчивыми, в отличии от металлических. И те и другие могут быть как внутренними (встроенными в стену), так и наружными.

Большинству из нас так же знакомы различные ситуации с кратковременными скачками напряжения, которые «убивают» электронику бытовых электроприборов. Не стоит так же забывать о природных катаклизмах, которые чреваты кратковременным повышением напряжения в сети. К сожалению, ряд этих факторов ведет к поломкам техники.

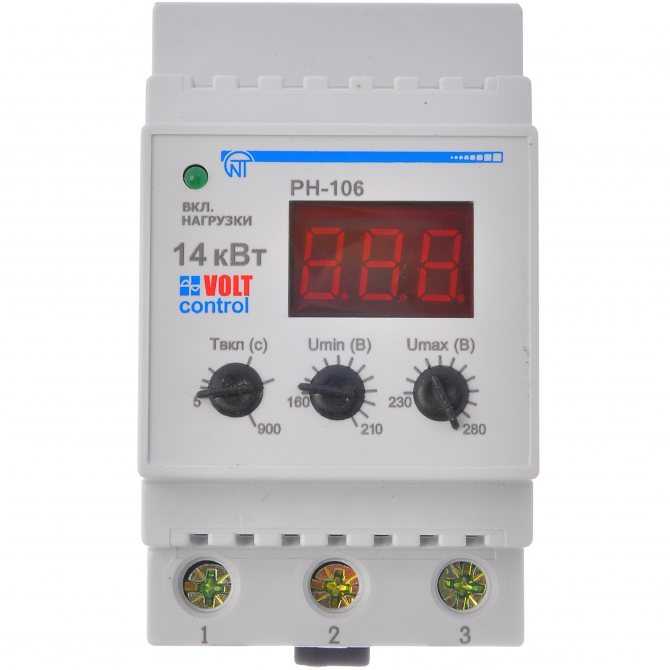

Реле напряжения – защитное устройство, способное обесточить проводку при внезапных скачках напряжения в сети. Стандартное бытовое напряжение – 220В, любое его изменение в обе стороны, более, чем на 20В, способно вывести технику из строя. Реле напряжения может быть рассчитано на определенный номинальный ток. Специалисты советуют устанавливать устройство с параметрами на ступень выше автоматов. По типам монтажа устройства могут подключаться к розетке (реле для определенного потребителя электроэнергии) или устанавливаться на входе в электросеть. Большинство реле оснащено цифровыми индикаторами для удобства контроля за работой изделия и встроенной защитой от перегрева.

В наше время для защиты своего жилья от некачественной электроэнергии всё большую популярность набирают стабилизаторы напряжения. Стабилизатор напряжения предназначен для поддержания выходного напряжения определённого значения, автоматической регулировки электрического напряжения, сглаживания импульсных помех, а также для защиты оборудования от скачков. Их можно разделить по следующим параметрам:

а) подводимое количество фаз;

б) ток стабилизации на выходе;

в) рабочий диапазон входных напряжений;

г) статическая точность стабилизации;

д) быстродействие стабилизатора напряжения;

е) условия эксплуатации;

ж) масса и габариты.

Желательно выбрать стабилизатор напряжения мощностью, которая превышает суммарную нагрузку всего дома хотя бы в 1,5 раза. В случае если подходящий стабилизатор не удаётся подобрать, то необходимо либо применить ещё один, либо же отсечь ту часть нагрузки, которая не нуждается в стабилизации напряжения, и пустить её минуя устройство стабилизации.

Для более продолжительной работы стабилизатора напряжения, выбирать модель последнего необходимо с 20-30% запасом от потребляемой мощности нагрузки. Таким образом у вас будет обеспечен “щадящий” режим работы стабилизатора, что равносильно увеличению срока его службы и останется запас для подключения нового оборудования.

Стабилизатор напряжения 220В для дома и другая защита от скачков напряжения

Защита домашней электросети от скачков напряжения всегда была актуальной задачей в нашей стране со времен ленинского плана ГОЭРЛО и по сей день.

Содержание

  • 1 Бесперебойное электроснабжение частного дома
  • 2 Способы защиты домашней электросети от перенапряжения
    • 2. 1 Релейная защита
    • 2.2 Сетевые фильтры
    • 2.3 Стабилизаторы напряжения
  • 3 Классификация стабилизаторов
    • 3.1 Релейные стабилизаторы напряжения
    • 3.2 Электронные стабилизаторы напряжения
    • 3.3 Электромеханические стабилизаторы напряжения
    • 3.4 Феррорезонансные стабилизаторы напряжения
    • 3.5 Инверторные стабилизаторы напряжения
  • 4 Лучшие стабилизаторы напряжения для частного дома
    • 4.1 RUCELF СтАР-12000
    • 4.2 РЕСАНТА LUX АСН-10000Н/1-Ц
    • 4.3 Энергия АСН 20000
    • 4.4 Volter СНПТО-11 ПТТШ
    • 4.5 Lider PS10000W-50
  • 5 Подключение стабилизатора напряжения для дома

Бесперебойное электроснабжение частного дома

Популярность частных домов как постоянного места жительства или места умиротворенного отдыха в выходные дни неуклонно растет. Однако большая доля частной застройки по всей стране по-прежнему остается автономной с точки зрения обеспечения коммунальными благами.

Да, электрические сети раскинулись даже в самых отдаленных уголках России, но качество электроснабжения даже в черте города порой оставляет желать лучшего. А ведь именно посредством электрической энергии в некоторых домах функционируют насосные станции систем отопления и водоснабжения, а порой и сами отопительные приборы.

Кроме того, нестабильное напряжение в электропитающей сети может привести к выходу из строя электрических приборов, что повлечет собой их дорогостоящий ремонт или даже замену. Именно поэтому домовладельцы зачастую организуют системы бесперебойного питания в своих частных домах.

Система (источник) бесперебойного электропитания – это такой источник питания электрической энергией, который способен обеспечить непрерывное электроснабжение при кратковременном отключении основного источника электрической энергии, а также защиту от скачков напряжения в сети 220 В для дома и подключенных к ней энергоприемников.

Пример установка стабилизатора

Грамотно подобранный и установленный источник бесперебойного питания для частного дома поможет вам справиться с рядом проблем:

  • предотвратить остановку работы котельной системы;
  • предотвратить остановку работы насосной системы;
  • продлить срок службы бытовых электроприборов;
  • при наличии емкого аккумулятора – обеспечить бесперебойное электроснабжение дома не только при скачках напряжения в сети, но и при относительно продолжительном отключении системы обеспечения электроэнергией.

Способы защиты домашней электросети от перенапряжения

Существуют и другие способы защиты сети и электроприборов, включенных в нее, от скачков напряжения. Рассмотрим подробнее их особенности и отличия.

Релейная защита

Реле защиты от перенапряжения – устройство, предназначенное для прерывания подачи электрической энергии при любом скачке или падении напряжения.

Главным достоинством реле напряжения является его быстродействие. Время срабатывания современных защитных реле исчисляется десятками наносекунд. Защита электрической сети от перенапряжения посредством реле весьма эффективна в аварийных ситуациях, которые возникают в результате обрыва нейтрали, перегрузки, перекоса фаз и иных подобных инцидентах.

Сетевые фильтры

Сетевой фильтр (или варистор) – устройство на основе полупроводников для защиты сети и включенных в нее энергоприемников от скачков напряжения путем подавления импульсных помех.

Контроль напряжения

При падении напряжения в сети варистор выступает в качестве элемента высокого сопротивления, резистора, не пропуская электрический ток. Когда же напряжение возрастает до номинального значения, сопротивление полупроводника понижается и электрический ток снова проходит через сетевой фильтр.

Нельзя не отметить, что сетевые фильтры способны справиться только с небольшими кратковременными импульсными помехами. Тем не менее, они широко применяются при подключении к электрической сети компьютеров, их периферийных устройств и прочей оргтехники.

Стабилизаторы напряжения

Стабилизатор напряжения – устройство, предназначенное для поддержания напряжения домашней электросети потребителя в значениях, близких к номинальному, при существенном изменении напряжения электропитающей сети.

Иными словами, стабилизатор напряжения 220 В для домапозволяет нормализовать подачу электроэнергии и сохранить исправность состояния включенныхэнергоприемников даже при больших перепадах напряжения в электрической сети.

Важно! Делая выбор в пользу реле напряжения, стабилизатора напряжения или сетевого фильтра, следует учитывать как принцип работы каждого конкретного устройства, так и его стоимость.

Реле и фильтры, защищающие от скачков напряжения, обойдутся значительно дешевле качественных стабилизаторов. Однако, в отличие от стабилизатора, реле напряжения не способно выровнять напряжение в сети, оно просто отключает защищаемый участок при возрастании или падении напряжения и автоматически включает его, когда напряжение в сети стабилизируется, а варисторные фильтры не смогут справиться с серьезными колебаниями напряжения.

Схема подключения стабилизатора к сети 220В

Классификация стабилизаторов

Эти, наиболее эффективные на сегодняшний день, устройства компенсации перепадов напряжения обычно делят на 5 типов:

  • релейные;
  • электронные;
  • электромеханические;
  • феррорезонансные;
  • инверторные.

У каждого вида стабилизаторов есть свои достоинства и недостатки, которые следует учитывать, решая вопрос о том, как выбрать стабилизатор напряжения 220 В для дома.

Релейные стабилизаторы напряжения

Релейные стабилизаторы напряжения работают по вышеописанному принципу релейной защиты, но многоступенчатость устройства позволяет не разрывать электрическую цепь.

Данный тип стабилизаторного устройства считается наиболее популярном для частных жилых построек, что, очевидно, связано с его относительно низкой стоимостью, а также компактностью конструкции.

Основными недостатками релейных стабилизаторов являются:

  • ступенчатое изменение напряжения;
  • искажение синусоиды напряжения;
  • ограничение выходной мощности;
  • невысокое качество и точность регулировки напряжения;
  • шум при переключении внутреннего реле.

Важно! Перегрузка данного вида стабилизаторов является наиболее часто встречающейся причиной выхода их из строя.

Релейный стабилизатор

Электронные стабилизаторы напряжения

Электронные стабилизаторы напряжения 220 В для дома также являются ступенчатыми, но регулировка напряжения, в данном случае, осуществляется более плавно.

Вдобавок, в отличие от своих собратьев, функционирующих по принципу релейной защиты, работают они практически бесшумно, что допускает возможность их монтажа в помещениях с постоянным пребыванием людей. Кроме того, электронные стабилизаторы имеют высокий КПД и оперативно срабатывают в случае скачков напряжения.

Данный тип стабилизаторов менее подвержен перегрузкам. Они спокойно справляются с пусковыми токами на насосных двигателях и прочих подобных устройствах. Еще одним достоинством электронных стабилизаторов является устойчивость к пониженным температурам, следовательно, они допускаются к монтажу в неотапливаемых помещениях.

Стоимость данных устройств, соответственно, выше, нежели у релейных.

Электромеханические стабилизаторы напряжения

Электромеханические стабилизаторы также называют сервоприводными или сервомоторными. Они являют собою некую золотую середину между релейными и электронными стабилизаторами. Сервопривод, лежащий в основе таких трансформаторов, является бесступенчатым регулятором, работающим по принципу реостата.

Электромеханический стабилизатор

Благодаря своей конструкции, электромеханические стабилизаторы обладают следующими достоинствами:

  • плавная регулировка;
  • высокая точность;
  • отсутствие искажений синусоиды напряжения;
  • устойчивость к кратковременным перегрузкам;
  • относительно низкая стоимость;
  • компактные размеры.

Однако эти модели стабилизаторов отличаются низкой скоростью срабатывания, шумной работой и «теплолюбивостью».

Феррорезонансные стабилизаторы напряжения

Данный тип трансформаторов был популярен у населения лет 30 назад, когда через него к сети электропитания подключались ламповые телевизоры. В наши дни они уступил место более современным моделям, к которым, помимо перечисленных, относятся инверторные стабилизаторы напряжения.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в преобразовании переменного тока, поступающего из питающей сети, на входе и обратном его преобразовании на выходе из стабилизатора.

Инверторные стабилизаторы

Это самый дорогостоящий вид стабилизаторов, обладающий, в то же время, рядом существенных достоинств:

  • широкий рабочий диапазон;
  • высокая точность;
  • компактность;
  • быстродействие;
  • морозоустойчивость;
  • продолжительный срок службы;
  • бесшумность.

Лучшие стабилизаторы напряжения для частного дома

Данный рейтинг стабилизаторов напряжения для дома составлен на основе выборки из устройств, рассчитанных на мощность от 10 до 20 кВт, которая считается оптимальной для среднестатистического загородного дома.

RUCELF СтАР-12000

Это реостатный стабилизатор с допустимой мощностью 12 кВт, обладающий солидным КПД в 98% и точностью (погрешностью) стабилизации – 6%. Он обеспечит защиту домашней сети от короткого замыкания, от перегрева и от повышенного напряжения.

РЕСАНТА LUX АСН-10000Н/1-Ц

Еще один реостатный стабилизатор, характеристики которого несколько хуже, нежели у предыдущего. При активной мощности 10 кВт КПД РЕСАНТА LUX АСН-10000Н/1-Ц равняется 97%, а погрешность стабилизации – 8%. Зато данный стабилизатор защитит сеть не только от короткого замыкания, от перегрева и от повышенного напряжения, но и от помех, а также отличается оптимальным соотношением цены и качества.

Ресанта АСН-1000 Н/1-Ц Lux 63-6-14

Энергия АСН 20000

Данный стабилизатор также является реостатным и рассчитан на мощность 20 кВт. Точность стабилизации и КПД, как у RUCELF СтаР-12000, — 6% и 98% соответственно. Электрическую сеть и включенные в нее электроприборы он защищает от короткого замыкания, от перегрева, от повышенного напряжения и от помех.

Volter СНПТО-11 ПТТШ

Этот стабилизатор является электронным. Его активная мощность составляет 11 кВт, а КПД – 98%. Работает Volter СНПТО-11 ПТТШ при температурах от -40 до +40 градусов по Цельсию и защищает сеть от короткого замыкания, от перегрева, от повышенного напряжения, от помех.

Lider PS10000W-50

Очередной стабилизатор, являющийся электронным. Его мощность – 10 кВт, КПД – 97%, погрешность стабилизации – 4,5%. Электрическую сеть он защищает от короткого замыкания, от перегрева, от повышенного напряжения и от помех. Основное достоинство данный модели – очень широкий диапазон входного напряжения: от 110 до 380 В.

Подключение стабилизатора напряжения для дома

Схема подключения стабилизатора напряжения в частном доме, хотя и требует соблюдения элементарных правил техники безопасности, но является довольно примитивной. Поэтому произвести такую работу, как подключить стабилизатор напряжения к домашней сети, у вас не составит труда.

Данный прибор обычно монтируют на вводе в дом, непосредственно после электросчетчика. Это обеспечивает наискорейшее его срабатывание при появлении искажений. Перед стабилизатором же должен располагаться автоматический выключатель, которым можно будет обесточить стабилизатор в случае необходимости.

Также место установки стабилизатора просто обязано быть сухим, незапыленным и хорошо вентилируемым, чтобы обеспечить защиту конструкции от влаги, пыли и перегрева.

По завершении работы, необходимо тщательно проверить корректность и надежность всех произведенных соединений, а затем уже выполнить подачу напряжения.

Жизнь в собственном загородном доме – это не только покой и гармония с окружающим миром. Это еще и постоянный труд. И чтобы этот труд был в радость, необходимо максимально оградить себя от любых неприятностей в коммунальной сфере. Теперь вы знаете, как решить одну из подобных проблем и обеспечить качественное электроснабжение своего жилища.

проектирование и изготовление автоматического стабилизатора напряжения 220 В — для B.Sc, HND и OND темы и материалы проекта находится на »
проектирование и изготовление автоматического стабилизатора напряжения 220 В». Пожалуйста, откиньтесь на спинку кресла и внимательно изучите приведенный ниже исследовательский материал. Эта тема проекта (
проектирование и изготовление автоматического стабилизатора напряжения 220 В) состоит из 5 (пяти) глав. Полный проектный материал / описание включает в себя: Аннотация + Введение + и т. Д. + Обзор литературы + методология + и т. Д. + Заключение + Рекомендация + Ссылки / Библиография.

Наша цель предоставить это »
Проектирование и строительство автоматического стабилизатора напряжения на 220 В» исследовательский материал проекта призван уменьшить стресс при переходе из одной школьной библиотеки в другую во имя поиска «
разработка и изготовление исследовательского материала автоматического стабилизатора напряжения 220 В. Мы не поощряем плагиат в любой форме. Эта услуга является законной, поскольку все учебные заведения разрешают своим студентам читать предыдущие проекты, книги, статьи или документы при разработке своих собственных работ.

Титульный стр.

Проектирование и строительство A 220V Автоматическое стабилизатор напряжения

по

—
-/H3013/01430

.
Школа —-
Институт —-

декабрь 2018



проект и конструкция автоматического стабилизатора напряжения 220В» по —, рег. № —/h3007/01430, представленного в частичное выполнение требования присуждения высшего национального диплома —, одобрены.

По
—                                                 . —
Супервайзер                                               Начальник отдела.
Подпись………………. Подпись……………….

……………………………….
—
Внешний наблюдатель


ПОСВЯЩЕНИЕ
Этот проект посвящен Всемогущему Богу за Его защиту, доброту, силу в моей жизни на протяжении всего периода, а также моему — за его финансовую поддержку и моральную заботу о мне. Также моему наставнику — за ее академические советы, которые она часто дает мне. Да защитит их Всемогущий Бог от опасностей этого мира и благословит все их начинания Аминь.

БЛАГОДАРНОСТЬ

Успешное завершение этого проекта не могло бы быть реальностью без поддержки моего — и других людей. Моя безмерная признательность моему скромному и способному руководителю г-ну. — за его доброту в руководстве этим проектом.
Моя горячая благодарность моим родителям за их моральную, духовную и финансовую поддержку на протяжении всего моего обучения в этом учреждении.
Я признателен некоторым из моих лекторов, среди которых г-н — и д-р —. Я также признателен за поддержку некоторых сотрудников — среди которых: генеральный директор, заместитель генерального директора, внутренний аудитор г-н — и —. Наконец, я выражаю признательность моей старшей сестре —, милосердию моих милых друзей —, —, — и многим другим, кто очень мне помог.

ОПИСАНИЕ ПРОЕКТА: Эта работа »
«Проектирование и строительство автоматического стабилизатора напряжения 220 В» является полным и хорошо изученным проектным материалом строго для академических целей, который был одобрен различными преподавателями из разных высших учебных заведений. Мы сделали предварительные страницы, реферат и первую главу «
проектирование и изготовление автоматического стабилизатора напряжения 220в» на виду у всех, далее полный материал на »
проектирование и изготовление автоматического стабилизатора напряжения 220В». Приятного просмотра!!!

РЕЗЮМЕ

Этот проект называется проектирование и строительство автоматического стабилизатора напряжения 220В. Стабилизатор напряжения — это электрический прибор, используемый для подачи тока постоянного напряжения на электрические устройства, такие как кондиционеры и компьютеры, и защищает их от повреждений из-за колебаний напряжения. Он работает по принципу трансформатора, где входной ток подключается к первичным обмоткам, а выходной ток поступает от вторичных обмоток. Когда происходит падение входного напряжения, он активирует электромагнитные реле, которые добавляют большее количество витков во вторичную обмотку, тем самым обеспечивая более высокое напряжение, которое компенсирует потерю выходного напряжения. При увеличении входного напряжения происходит обратное, и, таким образом, напряжение на выходе практически не меняется.
Этот проект был разработан для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 220 В с частотой 50 Гц. Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства.



СОДЕРЖАНИЕ
Титульная страница
Титульная страница
Утверждение Страница
Посвящение
Благодарность
Резюме
СОДЕРЖАНИЕ СОДЕРЖАНИЕ

ГЛАВА ОНА
1.0 ВВЕДЕНИЕ
1.1 Фоны проекта
1.2 Заявление о проблеме
1.3 Цель/Цель проекта
1.4 1.7      Применение проекта
1.8      Преимущества проекта
1.9      Организация проекта
ГЛАВА ВТОРАЯ
2.0      Обзор литературы

    • История проекта
    • Этапы разработки стабилизатора напряжения
    • Стабилизатор класса
    • Типы стабилизатора

ГЛАВА ТРЕТЬЯ
3. 0      методология построения

    • Блок-схема
    • Принципиальная схема
    • Описание цепи
    • Работа системы
    • Описание основных используемых компонентов
    • Анализ затрат

ГЛАВА ЧЕТВЕРТАЯ
4.0      Анализ результатов

    • Строительная процедура
    •  Оболочка и упаковка
    • Сборочная секция
    • Тестирование системы
    • Меры предосторожности при проектировании

ГЛАВА ПЯТАЯ

  • Обсуждение, заключение и рекомендация

5.1      Обсуждение

    • Заключение
    • Рекомендация
    • Ссылки

ГЛАВА ОНА
1.0 ВВЕДЕНИЕ
1. 1 Фоны исследования
Автоматическое напряжение переменного тока Стабилизатор — это замечательное изобретение науки, которое представляет уровень. Основная работа 9Стабилизатор 0003 зависит от законов электромеханической физики. Он состоит из множества активных и пассивных электрических компонентов, таких как адаптеры, конденсаторы, диоды и термостаты.
Есть много функций автоматического регулятора напряжения. АРН или автоматический стабилизатор напряжения можно использовать со многими электроприборами по разным причинам. Основные функции автоматических регуляторов напряжения:
В первую очередь используется как выпрямитель и как делитель напряжения. Выпрямитель также представляет собой электрическое устройство, используемое для преобразования переменного тока (AC) в постоянный ток (D.C) для дальнейшей электрической обработки. Большинство электроприборов требуют постоянного тока для своей работы и не могут работать от переменного тока. Что касается делителей потенциала, то это электрические устройства, используемые для отключения входного напряжения, чтобы привести его к желаемому выходному напряжению в соответствии с требованиями. Таким образом, при использовании автоматического регулятора напряжения мы можем одновременно использовать выпрямитель и делитель напряжения. Это означает, что вы можете сэкономить деньги, потому что вам придется купить один автоматический регулятор напряжения вместо покупки делителя напряжения и выпрямителя для ваших электроприборов.
В наших домах есть много приборов, которым для работы требуется стабильная электроэнергия, и при любых колебаниях входного тока и напряжения может быть поврежден весь электрический прибор. Иногда это тоже может быть фатальным, но электричество — очень безжалостный убийца. Во избежание несчастных случаев с электрическими приборами, а также с нами, которые могут возникнуть из-за любого изменения напряжения или силы тока, необходимо использовать стабилизатор напряжения в дополнение к другим электрическим устройствам.
AC Автоматический стабилизатор напряжения также может использоваться в усилителях. Усилители — это другие электрические устройства, которые сравнивают напряжения считывания с опорными напряжениями и помогают усилить эффект. Возможно, вы видели усилители, подключенные к вашим домашним звуковым системам, которые усиливают звуковые эффекты. Фактическое количество звука будет ниже, но если тот же вход подается на усилитель, результирующее качество и количество звука просто увеличиваются до кратных волн на входе. Основной процесс работы в них – это разность выдаваемых напряжений. Автоматические регуляторы напряжения переменного тока помогают поддерживать желаемое напряжение для генераторов в заданных пределах. Таким образом, автоматический регулятор напряжения также является важной частью работы нашего усилителя.
Предыдущие аналоговые/серво-типы автоматических стабилизаторов напряжения теперь заменены цифровыми стабилизаторами. Эти типы автоматических регуляторов напряжения выше по функциональности и производительности. Они оснащены самодействующими элементами управления и функциями запуска, что делает их очень полезными и простыми в обращении. Цифровые преобразователи повышают уровень точности. Упрощенные рабочие переключатели делают их более точными, чем действия человека. Если в работе автоматических регуляторов напряжения возникает какая-либо неисправность, техника самодиагностики моментально выявляет неисправность. Это приводит к большей безопасности функции. Инструмент обслуживания помогает поддерживать онлайн-монитор. Уменьшенное количество деталей и проводки в этих типично современных автоматических регуляторах напряжения делает их более надежными. Автоматические изменения легко выполняются с помощью полнодуплексных систем управления.
Стабилизаторы напряжения NeoPower имеют разные размеры. Существуют автоматические стабилизаторы напряжения, которые настолько малы, что их легко разместить на небольшой печатной плате. Они портативны и просты в обращении. Некоторые автоматические стабилизаторы напряжения имеют очень гигантские размеры. Иногда они могут занимать объем небольшого дома. Таким образом, существует огромное разнообразие автоматических стабилизаторов напряжения, и каждый из них имеет свои характеристики. О разновидностях стабилизатора можно судить по названиям автоматических стабилизаторов напряжения. Каждое название указывает на его специфику функционирования и отличия от других, а автоматических стабилизаторов напряжения насчитывается более пятидесяти наименований. Что касается цен на автоматические стабилизаторы напряжения, то здесь все идет естественным путем. Если вы купите более умный, это будет стоить вам дороже, а вы купите более старую модель с нормальным функционированием, это будет стоить вам меньше. Но имейте в виду, что независимо от того, стоит ли автоматический регулятор напряжения переменного тока дешевле или дороже, это становится неважным, когда речь идет о важности стабилизатора в нашей повседневной жизни.

1.2                                            ПОСТАНОВКА ПРОБЛЕМЫ
Скорость, с которой наши бытовые приборы сгорают, выше, особенно в случае безтрансформаторных приборов, таких как зарядные устройства для мобильных телефонов и фонари. И эта проблема обычно вызвана либо перенапряжением, либо пониженным напряжением. Из-за этих проблем был разработан регулятор напряжения, который регулирует пониженное и повышенное напряжение до нормального 220 В переменного тока. Автоматический регулятор напряжения регулирует напряжение переменного тока и поддерживает его в диапазоне от более низкого или более высокого до нормального. Он защищает любое электронное устройство, подключенное к нему, от повреждения.

1.2                                       ЦЕЛЬ ПРОЕКТА
Целью данной работы является:

  • Обеспечить решение проблемы пониженного и повышенного напряжения, с которой столкнулись жители районов с высокой плотностью населения и сравнительно дешевой застройкой. будет иметь себестоимость меньше, чем общая полученная стоимость, которая может быть предоставлена ​​большинству людей с низким доходом. Это дешевле, чем готовый стабилизатор напряжения заводской сборки того же номинала, что и промежуточный.
  • Для регулирования напряжения при перенапряжении или пониженном напряжении, а также для регулирования напряжения, которое будет соответствовать цели, были проведены анализ конструкции, сравнение конструкции и стоимости, а необходимые испытания прошли удовлетворительно.

1.3                                     ЗНАЧИМОСТЬ ИССЛЕДОВАНИЯ
Работая над этим проектом, я изучал функции и принципы работы многих электрических компонентов, таких как компаратор напряжения, транзистор и, в основном, авто-трансформатор. Это заставило меня понять принцип работы и применение стабилизатора как в быту, так и в промышленности.

1.4                                       ОБЪЕМ ПРОЕКТА
Проектирование и изготовление автоматического стабилизатора напряжения – это проект, над которым мы работаем. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает. Мы также делаем это, потому что хотим узнать об этом больше.
Как мы упоминали ранее, это устройство представляет собой защитное устройство, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения. Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.
Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.
1.5                                      ОГРАНИЧЕНИЯ ПРОЕКТА

Конструкция системы должна быть способна работать в диапазоне входных частот от -15% до +10% от номинальной, без отключения защитных устройств или отказа компонентов внутри AVS. Когда питание генератора или сети восстанавливается, АРН автоматически перезапускается. При включении или перезапуске выходной сигнал АРН не должен превышать указанные пределы регулирования выходного сигнала.
Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), АРН отключается электронным способом. Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), АРН должен автоматически перезапуститься, чтобы обеспечить кондиционированное питание нагрузки. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АРН отключается электронным способом и требует ручного перезапуска.
АВР должна быть способна непрерывно работать при 100 % номинальной нагрузки, 200 % номинальной нагрузки в течение 10 секунд, 500 % номинальной нагрузки в течение 1 секунды и 1000 % номинальной нагрузки в течение 1 цикла. Эффективность работы должна быть не менее 96% при полной нагрузке.
Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экраном и классом К-13 для обработки гармонических токов.
Время отклика: АВР должна реагировать на любое изменение сетевого напряжения в течение 1/2 цикла при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы. Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.
Рабочая частота: AVS должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.
Требования к доступу: AVS должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.
Измерение: Предусмотрен входной измеритель для отображения линейных напряжений
Вентиляция: Изолирующий трансформатор АВС должен быть рассчитан на конвекционное охлаждение. Если для твердотельных электронных коммутационных устройств требуется охлаждение вентилятором.

1. 6                      ПРИМЕНЕНИЕ ПРОЕКТА

Стабилизатор напряжения обеспечивает безопасный выход для защиты различного оборудования, включая:

  • ультрасовременные музыкальные системы,
  • LCD медицинское оборудование,
  • Домашний кинотеатр,
  • промышленные машины и многое другое.

Они разработаны со специальными функциями для защиты оборудования, включая защиту от скачков шума в линии, технологию первичной коммутации, автоматический сброс и защиту от перегрузки.

1.7                            ПРЕИМУЩЕСТВА ПРОЕКТА
Автоматический стабилизатор напряжения представляет собой электромеханические компоненты, которые контролируют обычные выходы напряжения. Во время пикового потребления электроэнергии внезапный поток энергии может повредить электрические или электронные машины. С другой стороны, при низком выходном напряжении машина может не работать.
Для продления срока службы машин рекомендуется использовать это устройство при любых операциях. Они гарантируют, что машины все время работают хорошо, особенно в часы пик. В основном это оборудование используется для контроля колебаний входного напряжения и в то же время для поддержания выходного напряжения с точностью +/-0,5%.

1.7                        ОРГАНИЗАЦИЯ ПРОЕКТНОЙ РАБОТЫ
Различные этапы разработки этого проекта были должным образом сведены в пять глав для облегчения всестороннего и краткого чтения. В этом тезисе проект организован последовательно следующим образом:
Первая глава этой работы посвящена введению в исследование. В этой главе обсуждались предыстория, значение, цель, польза, применение, ограничение и проблема исследования.
Вторая глава посвящена обзору литературы по этому исследованию. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.
Пятая глава посвящена выводам, рекомендациям и ссылкам.

ГЛАВА ВТОРАЯ : Первая глава этой работы была показана выше. Полная глава вторая »
«Проектирование и изготовление автоматического стабилизатора напряжения 220В».
Проектирование и конструкция автоматического стабилизатора напряжения 220В» состоит из обзора литературы. В этой главе все сопутствующие работы по «
рассмотрен проект и конструкция автоматического стабилизатора напряжения 220В».

ГЛАВА ТРЕТЬЯ: Полная третья глава »
проектирование и изготовление автоматического стабилизатора напряжения 220В». Заказать полную работу для скачивания. Глава третья »
проектирование и строительство автоматического стабилизатора напряжения 220 В» состоит из методологии. В этой главе обсуждались все методы, использованные при выполнении этой работы.
проектирование и изготовление автоматического стабилизатора напряжения 220В». Заказать полную работу для скачивания. Глава четвертая »
проектирование и изготовление автоматического стабилизатора напряжения 220В» состоит из всех испытаний, проведенных в процессе работы, и результата, полученного после всей работы

ГЛАВА ПЯТАЯ : Полная пятая глава проектирования и строительства »
проектирование и изготовление автоматического стабилизатора напряжения 220В». Заказать полную работу для скачивания. Глава пятая »
«Проектирование и конструкция автоматического стабилизатора напряжения 220 В» состоит из заключений, рекомендаций и ссылок.
Кому » СКАЧАТЬ » полный материал по этой конкретной теме выше нажмите «ЗДЕСЬ»

Вам нужны наши банковские счета ? пожалуйста, нажмите ЗДЕСЬ

Для просмотра других похожих тем нажмите ЗДЕСЬ

Кому » SUMMIT » новая тема(ы), наша разработка новой темы на сайте ИЛИ вы не видели свою тему хотите подтвердить наличие вашей темы нажмите ЗДЕСЬ

Хотите, чтобы мы исследовали вашу новую тему? если да, нажмите » ЗДЕСЬ »

У вас есть вопросы по поводу нашей почты/услуг? нажмите ЗДЕСЬ для ответов на ваши вопросы

Для получения дополнительной информации свяжитесь с нами любым из следующих способов:

Мобильный номер: +2348146561114 или +2347015391124 [Mr.
