СТАБИЛИЗАЦИЯ ТОКА И НАПРЯЖЕНИЯ
СТАБИЛИЗАЦИЯ ТОКА И НАПРЯЖЕНИЯ

— поддержание заданного значениянапряжения (или тока) при изменении сопротивления нагрузки, напряженияпитания и т. п. Для С. т. и н. обычно применяются электронные устройства. ток) нагрузки слабо зависит от её импеданса, если внутр. повторитель напряжения, транзисторабиполярного или в цепь стока полевого транзистора. В более сложныхстабилизаторах используется отрицат. обратная связь. Напряжениена нагрузке (или напряжение, пропорциональное току в нагрузке) сравниваетсяс заведомо стабильным, т. н. опорным, напряжением, и усиленный сигнал рассогласованияподаётся на элемент, непрерывно регулирующий напряжение (ток) нагрузкитаким образом, чтобы уменьшить сигнал рассогласования до нуля (рис. 2).Точность, с к-рой поддерживается стабильность напряжения (тока), определяетсяглубиной обратной связи, стабильностью опорного напряжения и точностьюсравнивающего устройства. Регулирующий элемент (обычно биполярный транзистор)включается параллельно (СН и СТ параллельного типа) или последовательно(СН и СТ последоват. типа) с нагрузкой. В качестве сравнивающего устройстваи усилителя сигнала рассогласования обычно служат операционные усилители. В устройствах стабилизации пост. напряжений и токов опорное напряжениеобычно создаётся полупроводниковым или газоразрядным стабилитроном — прибором,

Рис. 1. RH — сопротивление нагрузки, Ri, Е- внутреннее сопротивление и напряжение источника питания; UH,IH — напряжение и ток нагрузки.

Рис. 2. Блок-схемы стабилизаторов напряжения и тока- a — последовательныйтип; б — параллельный; РЭ — регулирующий элемент, У — сравнивающее устройствои усилитель сигнала рассогласования, ИП — источник питания.

СН и СТ с непрерывным управлением регулирующим элементом обладают сравнительнонизким кпд из-за пост. рассеяния мощности на регулирующем элементе. Дляувеличения кпд применяются импульсные, или ключевые, СН и СТ (рис. 3).Регулирующий элемент, включённый последовательно с нагрузкой, работаеткак электронный ключ и быстро переключается между двумя состояниями: разомкнутым(сопротивление ключа очень большое, ток ключа равен нулю) и замкнутым (сопротивлениеключа близко к нулю, напряжение на ключе — малое). В таком режиме работырегулирующий элемент рассеивает энергию преим. в моменты переключения. Е. Это напряжение сглаживаетсяс помощью фильтра низких частот, состоящего из последовательно включённойкатушки индуктивности L и конденсатора ёмкости С, подключённогопараллельно нагрузке. пост. напряжение, к-рое получается на выходе фильтра, ток) нагрузки. С помощью диода D во время разомкнутогосостояния ключа в нагрузку передаётся энергия, запасённая в катушке индуктивности. преобразователем напряжения.

Рис. 3. Блок-схема импульсного стабилизатора напряжения. П — преобразовательсигнала рассогласования в импульсное напряжение управления РЭ.

Лит.:X о р о в и ц П., X и л л У., Искусство схемотехни-ки, А. В. Степанов.


Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия.
Главный редактор А. М. Прохоров.
1988.

.

Игры ⚽ Нужна курсовая?

  • СТАБИЛИЗАЦИЯ НЕУСТОЙЧИВОСТЕЙ ПЛАЗМЫ
  • СТАБИЛИЗАЦИЯ ЧАСТОТЫ

Полезное

Стабилизация тока и напряжения — Физическая энциклопедия

СТАБИЛИЗАЦИЯ ТОКА И НАПРЯЖЕНИЯ — поддержание заданного значения
напряжения (или тока) при изменении сопротивления нагрузки, напряжения
питания и т. п. Для С. т. и н. обычно применяются электронные устройства.
Напряжение (ток) нагрузки слабо зависит от её импеданса ,если внутр.
сопротивление источника напряжения (тока), подключённого к нагрузке, намного
меньше (больше) сопротивления этой нагрузки (рис. 1). Для этой цели в простейших

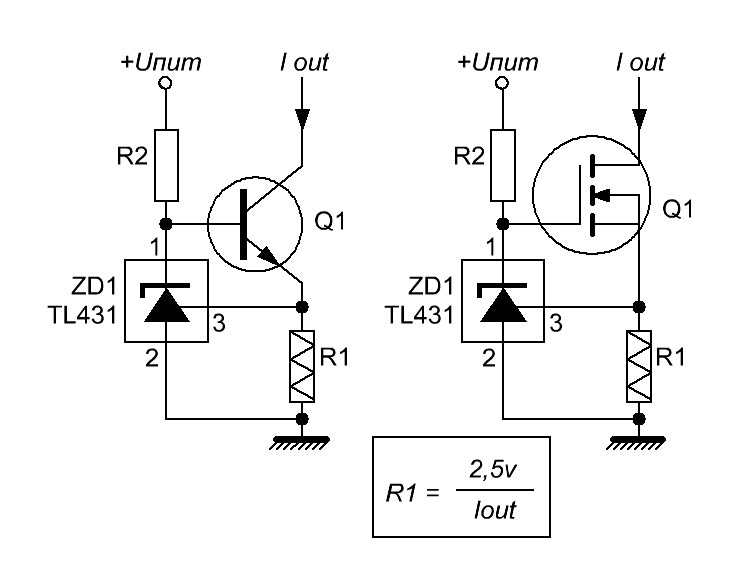

стабилизаторах напряжения (СН) служит эмиттерный повторитель напряжения,
а в стабилизаторах тока (СТ) нагрузка включается в цепь коллектора транзистора
биполярного или в цепь стока полевого транзистора. В более сложных
стабилизаторах используется отрицат. обратная связь .Напряжение
на нагрузке (или напряжение, пропорциональное току в нагрузке) сравнивается
с заведомо стабильным, т. н. опорным, напряжением, и усиленный сигнал рассогласования
подаётся на элемент, непрерывно регулирующий напряжение (ток) нагрузки
таким образом, чтобы уменьшить сигнал рассогласования до нуля (рис. 2).
Точность, с к-рой поддерживается стабильность напряжения (тока), определяется
глубиной обратной связи, стабильностью опорного напряжения и точностью
сравнивающего устройства. Регулирующий элемент (обычно биполярный транзистор)
включается параллельно (СН и СТ параллельного типа) или последовательно
(СН и СТ последоват. типа) с нагрузкой. В качестве сравнивающего устройства
и усилителя сигнала рассогласования обычно служат операционные усилители. В устройствах стабилизации пост. напряжений и токов опорное напряжение
обычно создаётся полупроводниковым или газоразрядным стабилитроном — прибором,
напряжение на к-ром слабо зависит от протекающего по нему тока. Параллельное
соединение стабилитрона и нагрузки широко используется в простейших маломощных
стабилизаторах напряжения (т. н. параметрический СН).

Рис. 1. RH — сопротивление нагрузки, Ri, Е
— внутреннее сопротивление и напряжение источника питания; UH,
IH — напряжение и ток нагрузки.

Рис. 2. Блок-схемы стабилизаторов напряжения и тока- a — последовательный
тип; б — параллельный; РЭ — регулирующий элемент, У — сравнивающее устройство
и усилитель сигнала рассогласования, ИП — источник питания.

СН и СТ с непрерывным управлением регулирующим элементом обладают сравнительно
низким кпд из-за пост. рассеяния мощности на регулирующем элементе. Для
увеличения кпд применяются импульсные, или ключевые, СН и СТ (рис. 3).
Регулирующий элемент, включённый последовательно с нагрузкой, работает
как электронный ключ и быстро переключается между двумя состояниями: разомкнутым
(сопротивление ключа очень большое, ток ключа равен нулю) и замкнутым (сопротивление
ключа близко к нулю, напряжение на ключе — малое). В таком режиме работы
регулирующий элемент рассеивает энергию преим. в моменты переключения.
Выходное напряжение ключа имеет форму прямоуг. импульсов с амплитудой,
равной напряжению источника питания Е. Это напряжение сглаживается
с помощью фильтра низких частот, состоящего из последовательно включённой
катушки индуктивности L и конденсатора ёмкости С, подключённого
параллельно нагрузке. пост. напряжение, к-рое получается на выходе фильтра,
зависит от соотношения между временем замкнутого и временем разомкнутого
состояний. Отношение времён изменяется в соответствии с сигналом рассогласования
между напряжением (током) нагрузки и опорным напряжением. Тем самым стабилизируется
напряжение (ток) нагрузки. С помощью диода D во время разомкнутого
состояния ключа в нагрузку передаётся энергия, запасённая в катушке индуктивности.
Кпд импульсных СН и СТ достигает 80% и более. При стабилизации высоких
напряжений СН обычно совмещают с преобразователем напряжения.

Рис. 3. Блок-схема импульсного стабилизатора напряжения. П — преобразователь
сигнала рассогласования в импульсное напряжение управления РЭ.

Лит.: X о р о в и ц П., X и л л У., Искусство схемотехни-ки,
пер. с англ., 3 изд., т. 1, М., 1986; Титце У., Шенк К Полупроводниковая
схемотехника, пер. с нем., М., 1982; Источники электропитания радиоэлектронной
аппаратуры. Справочник, под ред. Г. С. Найвельта, М., 1985. А. В. Степанов.
