Способы соединения проводов в распределительной коробке
Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию. Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.
Обыкновенная скрутка двух проводов
Обилие новых методов стыковки совершенно не отменяет обычную скрутку.
В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы:
может сделать каждый. Были бы провода и руки.
Минусы:
скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.
Скрутка с пропайкой
Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной.
Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы. Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы:
все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.
Сварка проводов
Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки.
Быстро, практично, никакой возни с припоем, монолитно.
Плюсы:
Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы:
Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.
Клеммные колодки
Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы:
Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы:
Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.
Соединение Wago
Ваго — это плоская пластиковая коробочка с концепцией «все в одном».
Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы:
идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.
Минусы:
Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.
Болтовое соединение
Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов.
Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.
Опрессовка
Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено.
В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

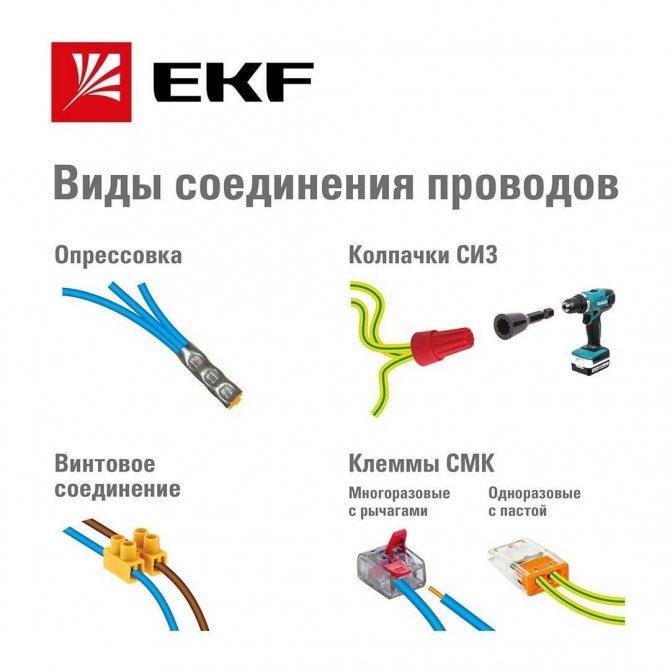

Скрутка, пайка, сварка или клеммы — что выбрать? Распространённые способы соединения проводников | Публикации
Как соединить две или несколько токопроводящие жилы между собой, каждый выбирает сам. Но не стоит забывать, что правильное соединение и надёжный контакт между соприкасающимися поверхностями — залог безопасной работы электросети и практически полное отсутствие рисков короткого замыкания, влекущего за собой нагрев проводника или возгорание изоляции.
Для того чтобы грамотно соединить провода, нужно помнить о нескольких важных пунктах:
- сечение,
- материал исполнения (медь, алюминий и т.
д.), - рабочая среда (улица, помещение, производство и др.),
- набор инструментов,
- и главное — «Правила устройства электроустановок» — нормативный документ, включающий общие требования к проводникам и их соединениям. Необходим для работы электрикам и электромонтажникам.
д.),Клеммные колодки
Один из видов электроустановочных изделий для быстрого и относительно простого соединения проводов. Представлены в виде корпуса из диэлектрических материалов (либо безкорпусные) с несколькими металлическими контактами, к которым крепится провод. Могут оснащаться механическими, пружинными или болтовыми фиксаторами. Максимально допустимый температурный режим работы — до +300 °С и только для керамических клеммных колодок.
Подходят для использования в распределительных коробках, модулях, различных приборах освещения и блоках электропитания.
Преимуществом клеммных колодок является их простота использования.
Недостаток — отсутствие возможности совмещать проводники из разных металлов.
Клеммные зажимы Wago
Подходят для экспресс-фиксации токопроводящей жилы. В основе изделия — рычажный зажимной механизм с предохранением фиксируемого кабеля от повреждения. Доступны в двух вариантах исполнения: разъёмные или многоразовые и неразъёмные.
Область применения: электророзетки общего и бытового назначения, а также системы освещения. В других областях применение не рекомендовано ввиду возможного оплавления клеммника и нарушения контакта между соединёнными проводами.
Одно из преимуществ соединения — простота. Способ не требует наличия специальных инструментов или аксессуаров, а также специфических знаний и навыков. Отличается большой площадью контакта и высокой силой зажима. Недостаток — плавятся при чрезмерном нагреве.
Соединительные изолирующие зажимы или СИЗ
Изделия представляют собой пластиковый колпачок с фиксирующей пружиной.
Выполняются из негорючих материалов и отличаются низкой себестоимостью. Удобны для маркировки, так как поставляются в разном цветовом исполнении.
Область применения: монтажные коробки, осветительные приборы и оборудование.
Преимущества: низкая стоимость, простота применения, цветовое разнообразие, многократное использование. Недостатки метода: нельзя соединять между собой медь и алюминий, относительно слабая фиксация контактирующих поверхностей.
Гильзы для опрессовки
Соединительные обжимные гильзы — это полые алюминиевые либо медные трубки, в которые помещаются соединяемые провода. В отдельных случаях применяется как альтернатива сварке или пайке. Благодаря комбинированному варианту исполнения алюмомедные гильзы подходят для соединения разных типов кабеля (медного и алюминиевого).
Для создания надёжного контакта метод требует наличия специализированного инструмента — обжимных клещей.
Обычные плоскогубцы для этой цели не подойдут, так как не имеют необходимых диаметров для опрессовки. Рекомендовано использование термоусадочных трубок для защиты гильзы от внешних воздействий.
Сфера применения: обжимные гильзы идеально подходят для организации безопасных контактов в розетках.
Преимущества: опрессовка — долговечный способ соединения, возможность коммутации медных и алюминиевых проводов между собой. Недостатки: относится к одноразовым/неразъёмным, требуют наличие специального инструмента.
Зажим «орех»
Удобный тип соединения проводников. Отличается простотой конструкции — 2 металлических пластины с местом под соединение и 4 зажимных винта по углам. Соединительные пластины защищаются карболитовой оболочкой, благодаря которой способ и получил своё название.
Область применения: в основном в распределительных щитах многоквартирных домов.
Преимущества: высокая степень надёжности, не требует разрыва проводника, к которому необходимо присоединить дополнительный провод, допустимо соединять между собой медь и алюминий.
Недостатки: из-за размеров не подходит для использования в распределительных коробках, где требуется разместить много контактов, низкая степень пыле- и влагозащиты.
Болтовое соединение
Способ прост и не отличается эстетическими изысками. Однако надёжен и долговечен. Используется болт, 3 шайбы и гайка. Для создания контактной поверхности необходимо надеть первую шайбу на резьбу болта, прикрутить одну из токопроводящих жил, затем надеть вторую шайбу, прикрутить второй проводник, после чего надеть 3 шайбу и прочно зафиксировать гайкой.
Область применения: хорошо подходит в качестве временного соединения «на скорую руку». Не рекомендован к длительной эксплуатации, особенно в местах, где отсутствует возможность постоянного контроля.
Преимущества: допустимо соединение проводов из разных материалов, быстрота. Недостатки: металлические шайбы могут сильно нагреваться, что создаёт риск возникновения пожара, полное отсутствие пыле- и влагозащиты.
Сварка
Метод требует наличия профессиональных навыков работы со сварочными аппаратами и ряд специализированных инструментов: пассатижи, бокорезы, флюс (для сварки алюминия) и защитные средства для глаз.
Область применения: чаще всего используется на производстве.
Преимущества: крайне высокая степень надёжности ввиду сплавления контактирующих поверхностей. Недостатки: не подходит для сварки между собой меди и алюминия.
Пайка
Область применения: радио- и микроэлектроника (для присоединения проводов на плату). Пайка также применяется для скрепления между собой различных проводников.
Преимущества: допустимо соединение между собой меди и алюминия. Существенный недостаток — слабое место коммутации. Разрыв в месте пайки может произойти даже при слабом воздействии. Также необходим набор обязательных аксессуаров: паяльник либо паяльная станция и припой.
Скрутка
Один из самых популярных и примитивных способов соединения. Используется повсеместно и с любыми видами кабельно-проводниковой продукции. Относительно недавно включен в разряд запрещённых (прямого запрета в ПУЭ на это нет, но и в список разрешённых соединений скрутка не входит). Изолирование контактирующих поверхностей при скрутке осуществляется с помощью изоленты или с применением термоусадочных трубок.
В зависимости от многих факторов, таких как профессиональный навык, усилие при скручивании, применение зажимного инструмента, а также видов проводников может быть как надёжным, так и нет. Подобное соединение связано с определённым риском, так как со временем скрутка теряет свои прижимные свойства, вследствие чего ослабляется контакт между проводниками, что приводит к повышению температуры в месте соединения и возгоранию.
Применение: скрутка больше подходит для организации временного соединения. Для исключения возможных рисков рекомендовано воспользоваться одним из выше представленных способов.
Преимущества: быстрота и простота применения, возможность соединения меди и алюминия. Недостатки: высокий риск возникновения пожара, быстрое окисление места соединения и, как следствие, ухудшение контакта.
электрические — соединение трех проводов калибра 12
спросил
Изменено
5 лет, 10 месяцев назад
Просмотрено
14 тысяч раз
Когда я купил наш дом, предыдущие владельцы недавно установили электрические плинтусные обогреватели в комнатах A, B и C. Я не хотел их оставлять, но мне нужно было больше розеток, поэтому я заменил выключатель на панели, чтобы вместо этого я мог работать на 110 вольт. от 220 вольт.
Первоначально линия питания (от панели) шла от панели к нагревателю в помещении A.
Затем она была сращена непосредственно на блоке, и линия шла в комнаты B и C. После снятия блоков плинтуса я проложил линию подачи к розетке в комнате А. Проложил линию от розетки до распределительной коробки, затем соединил линии, идущие в комнаты В и С.
Прошлой ночью перестала работать одна из розеток, подключенных к распределительной коробке , затем начал работать, но получил очень мало энергии. Я немедленно отключил питание линии на панели. Два других выхода работали исправно. Было очень поздно, поэтому я не стал слишком углубляться в проблему, но проверил герметичность соединений на розетке. Я предполагаю, что проблема где-то в распределительной коробке.
Поскольку линии изначально были 220, они использовали провод 12/2. Когда я устанавливал распределительную коробку, мне было трудно хорошо скрутить провода, прежде чем надеть гайку, и я беспокоился, что в какой-то момент они ослабнут. Я почти уверен, что использовал красные проволочные гайки, которые, как мне кажется, должны быть правильными, верно? Я не думаю, что обмотал их изолентой, но должен ли я? Любые советы о том, как я могу предотвратить это снова?
- электрический
- распределительная коробка
Необходимо использовать проволочные гайки подходящего размера и правильно их надевать.
Если вы правильно помните, у вас правильный размер, поэтому, возможно, вы недостаточно плотно его надели. Другая распространенная проблема заключается в том, что все провода не имеют одинаковой длины, поэтому один из них не так хорошо подключен. Только при соединении многожильных и одножильных проводов многожильный провод должен быть немного длиннее/глубже в гайке, чем одножильный провод(а).
Возможно, вам будет удобнее использовать гайку с «крылышками», которые облегчают сильное закручивание.
НЕ скручивайте провода заранее. Провода, зачищенные до нужной длины (в соответствии с инструкциями к соединителю проводов — смотрите на коробке) и выровненные друг с другом, скручиваются с помощью проволочной гайки по мере ее установки (в некоторых инструкциях может быть написано «предварительная скрутка необязательна», но на самом деле я считаю, что лучше всего, если все скручивание выполняется с помощью проволочной гайки.)
Лента не предотвращает или не устраняет плохое соединение.
11
Предполагая, что вы говорите о цельных медных проводниках, вам следует предварительно скрутить провода между собой, прежде чем надевать проволочную гайку. Красная проволочная гайка имеет правильный размер для типа провода и количества проводников, о которых вы спрашиваете.
Зачистите приблизительно 3/4″ — 1″ изоляцию с каждого провода, совместите провода вместе и крепко зажмите под зачищенной частью. В другую руку возьмите плоскогубцы, возьмитесь за конец проводов и медленно крутите по часовой стрелке, пока зачищенные части проводов не будут скручены вместе; стараясь скрутить только зачищенный провод. Лучше держать плоскогубцы параллельно проволоке и захватывать ее прямо у конца, а не перпендикулярно. Используя плоскогубцы, отрежьте самый конец скрученных проводов, чтобы выровнять концы проводов, а затем накрутите гайку.
Если все сделано правильно, нет необходимости обматывать гайку изолентой.
Обычно я делаю это только в том случае, если провода подвергаются воздействию элементов. В этом нет ничего плохого, если вы хотите использовать подход с поясом и подтяжками.
Если вы не скрутите провода до того, как наденете гайку для проводов, существует большая вероятность того, что провода разорвутся и вызовут плохой контакт. Вам повезло, что соединение только что вызвало проблему с напряжением. Плохое соединение может привести к короткому замыканию, что, как мы надеемся, приведет к отключению цепи автоматическим выключателем. В худшем случае провода могут вызвать дугу и потенциально сжечь здание.
Предварительное скручивание является хорошей практикой, чтобы убедиться, что провода «готовы» к проволочной гайке. Лента используется для предотвращения раскручивания или ослабления гайки. Лента наматывается так же по часовой стрелке, как и гайка. Вы начинаете с обматывания проводов, оборачивания вокруг гайки, а затем возвращаетесь к жгуту проводов. Конечно, лента натягивается очень туго на протяжении всего процесса.
Это очень затрудняет ослабление проволочной гайки.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Как правильно соединить 7 проводников в электрической коробке?
Задай вопрос
спросил
Изменено
4 года, 7 месяцев назад
Просмотрено
27 тысяч раз
Как «правильно» соединить 7 разных проводов в одной электрической коробке?
Ситуация такая. Я открыл четырехклавишный выключатель света. Там было четыре переключателя, управляющих пятью огнями.
Как и ожидалось, четыре переключателя прерывали горячие (черные) провода.
Нейтральные (белые) провода также проходили через эту коробку.
Предыдущий электрик соединил все нейтрали вместе — пять линий, идущих к лампам и нулевому источнику дома — всего 6 проводников.
Сплошные медные провода были зачищены примерно на 1 дюйм, скручены вместе и вставлены в проволочную гайку, которая, вероятно, предназначалась для использования примерно с 3 проводниками.
Я никогда не видел, чтобы 6 проводников были так скручены вместе.
Я заменял один из переключателей радиочастотным переключателем, чтобы дистанционно управлять освещением внутреннего дворика из машины. Радиочастотный переключатель требовал нейтрали, чтобы он мог работать, даже когда цепь была разомкнута. Так что пришлось добавить еще одну косичку из этой нейтральной каши, и теперь их семь нейтралей просто скручены вместе в одну большую кучу и засунуты в проволочную гайку, которая, вероятно, предназначалась для использования примерно с 3 проводниками.
Есть ли «правильный» способ сделать это или это в значительной степени современное состояние?
- электрический
2
Вы можете получить вставные разъемы, которые могут принимать до 8 проводов (при условии, что у вас есть провод 14 или 12 калибра):
(Хотя есть некоторые сомнения относительно того, соответствуют ли они коду.
