Прежде, чем приступать к внутренним работам в квартире, купленной в новострое, или к капитальному ремонту старой квартиры, нужно сделать электропроект. На основании проекта электроснабжения квартиры производится подключение к внешнему источнику питания электроэнергией. Это позволяет избежать в будущем серьезных проблем, связанных с эксплуатацией электрической сети квартиры.
Электропроект представляет собой документ, характеризующий в полной мере электрическую сеть квартиры. В нем отображены схемы кабелей и проводок, размещение всех электрических точек и осветительных приборов. В проекте рассчитывается максимально допустимое электропотребление сети.
Помимо этого в проекте указываются характеристики используемых материалов и способ монтажа проводки. Составление электропроекта – работа инженера, ее не следует доверять электрику с «улицы» и тем более делать самостоятельно.
На проект возложено две основные функции: обеспечение безопасности и удобство использования электросети. Кроме того, он позволяет сделать точный расчет необходимых материалов и затрат на монтаж электрической проводки квартиры. На его основании в дальнейшем осуществляется обслуживание электросети, подключение дополнительных бытовых приборов. Говоря простыми словами, грамотно составленный проект позволяет избегать ситуаций, когда не хватает розеток в помещении, недостаточное освещение или включение одного дополнительного прибора становится причиной отключения электроснабжения квартиры.
Что входит в электропроект квартиры под ключ?
Если вы столкнулись с необходимостью составления электропроекта, то самый правильный способ – заказать его в хорошо зарекомендовавшей себя электромонтажной организации, такой как наша компания.
Мы предлагаем составление электропроекта квартиры под ключ. Это означает, что наш инженер осуществляет весь комплекс работ по составлению, согласованию и утверждению проекта. От заказчика лишь необходимы пожелания по размещению электрических точек и перечень используемых электробытовых приборов.
Как правильно составить электропроект квартиры, оценить стоимость работ по электрике?
На первом этапе при составлении проектов электроснабжения квартиры согласовывается максимальная потребляемая мощность. Здесь же необходимо делать определенный запас на перспективу для возможности дальнейшего использования дополнительных приборов.
Затем рассчитанная мощность распределяется по всем помещениям в квартире, составляется схема электроснабжения. Это позволяет точно определить, какой кабель, с какой мощностью и сечением нужно прокладывать в каждой комнате.
Наиболее рационально заказывать услугу проектирования и монтажа электропроводки у одной компании. Во-первых, это позволит с максимальной точностью рассчитать полную стоимость электромонтажных работ в квартире.
Во-вторых, весь комплекс услуг по разработке электропроекта квартиры, его утверждению и монтажу проводки будет стоить дешевле в одном месте, чем заказ разовых услуг инженера, электрика по-отдельности. В-третьих, гарантийные обязательства по эксплуатации сети будет нести одна компания, а не перекладывать свою ответственность на другого подрядчика или проектировщика.
Наша компания осуществляет полный спектр услуг по вводу в эксплуатацию электросети квартиры. Специалист приедет на объект, оценит масштаб работы, сделает первичную смету на все виды работ. Стоимость услуг зависит от площади помещения и перечня необходимых услуг.
Смотрите так же:
Развести электропроводку в квартире
Составление электропроекта
Монтаж люстр и светильников
Монтаж розеток и выключателей
Электромонтажные работы в офисе
Электромонтажные работы на даче
Электромонтаж производственных помещений
Электромонтажные работы в квартире
ВИДЕООТЗОВЫ
Наши работы
виды разводок, монтажная схема подключения электрики в квартире
Все монтажные работы, связанные с электричеством, начинаются с составления проекта электропроводки.
Этот план должен быть грамотно продуман и качественно исполнен. Основными его этапами являются прокладка проводов, грунтовка, укладка специальной малярной сетки, шпаклевка и поклейка обоев. Но перед началом работы необходимо разобраться в схеме.
- Способы соединения
- Типы разводки
- Составление схемы
- Основные требования при подключении
Способы соединения
Существует несколько вариантов соединения электрических цепей. К основным видам специалисты относят:
- Последовательное соединение. В этом случае все элементы располагаются строго друг за другом, при этом конструкция не имеет узлов. Ярким примером такого соединения может быть новогодняя гирлянда, где все фонарики находятся на одном проводе. Явный минус такой схемы состоит в том, что поломка одного элемента выведет из строя всю цепь.
- Параллельное. Этот тип устройства смонтирован таким образом, что все элементы работают отдельно друг от друга, но объединены двумя узлами.
В случае поломки одного элемента остальные функционируют в прежнем режиме. - Смешанный тип может соединять в себе оба варианта соединений.
В случае поломки одного элемента остальные функционируют в прежнем режиме.Каждый мастер выбирает для себя наиболее подходящий вариант в зависимости от финансовых возможностей, уровня мастерства и предпочтений.
Типы разводки
Перед тем как приступать к основной работе, необходимо определиться с типом разводки, которая бы полностью отвечала всем нуждам жильцов. Можно выделить три варианта:
- Наиболее популярный и используемый способ — это разводка через распределительный короб. Сам щиток в этом случае располагают не в квартире, а на лестничной клетке. В нем устанавливают счетчик, выключатели и подключают питающий кабель. В каждой отдельной комнате на входе устанавливается своя распределительная коробка.

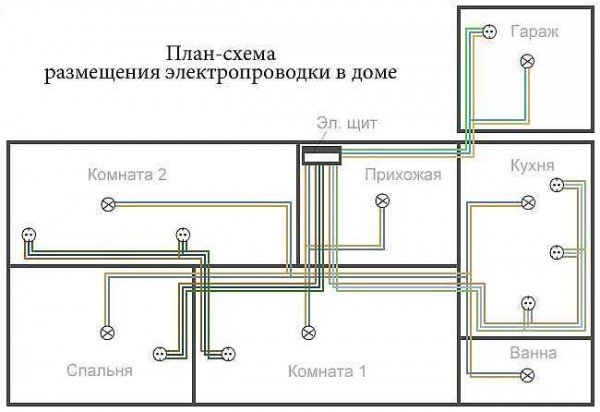

- Звезда. При таком варианте предполагается размещение каждой точки освещения и розетки на отдельном проводе, который заходит в электрический щиток и, как правило, оборудован собственным автоматическим выключателем. Этот способ хорош тем, что позволяет полностью контролировать каждый элемент, но цена такой разводки достаточно дорогая, поскольку для нее необходимо большое количество кабеля. Также придется приобретать большой щиток, так как стандартный для этого варианта не подходит.
- Шлейф. Упрощенный вариант звезды, но, в отличие от предыдущего способа, на кабеле может размещаться несколько элементов одновременно. Этот проект будет стоить гораздо меньше.
Этот способ хорош тем, что позволяет полностью контролировать каждый элемент, но цена такой разводки достаточно дорогая, поскольку для нее необходимо большое количество кабеля. Также придется приобретать большой щиток, так как стандартный для этого варианта не подходит.Стоит заметить, что использование одного способа встречается очень редко. В основном применяется несколько вариантов, что позволяет добиться максимально удобного и качественного результата.
Составление схемы
Электроснабжение в квартире проводят только после того, как составлена точная схема, где прорисованы все распределительные группы. Для этого необходимо взять несколько чистых листов и на каждом из них расчертить отдельную группу.
В таком случае план будет более понятным, а рабочий процесс не станет казаться таким сложным.
Кроме этого, необходимо также поделить источники потребления, при этом требуется их подключить к отдельному автомату, тогда можно не опасаться полного отключения электроэнергии. После этого устранить неполадки в проводке можно будет на одном участке или в одной комнате.
Если щиток устанавливается в квартире, то необходимо выделить следующие группы:
- подключение света к жилым комнатам, кухне и коридору;
- установка розеток в жилых комнатах;
- обеспечение электроснабжения в коридоре и на кухне;
- подключение освещения и электроснабжения санузла;
- при наличии электрической плиты необходимо отделить ее от основных групп.

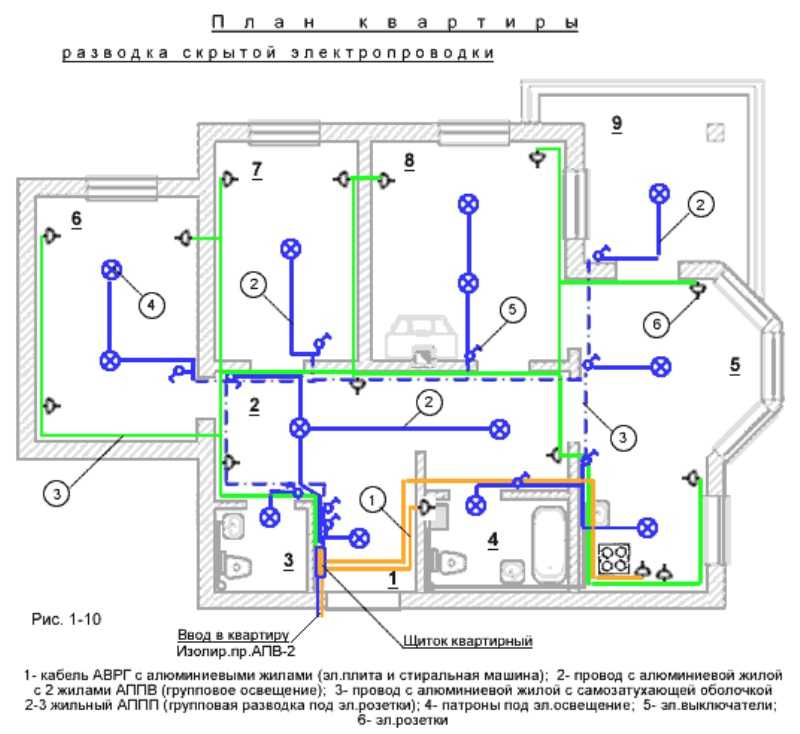

Определившись с группами, нужно расчертить схему квартиры, обозначить места подключения, где будут располагаться основные потребители электрической энергии — это могут быть сплит-система, посудомоечная или стиральная машинка.
Затем необходимо произвести разметку мест, в которых будут установлены выключатели, осветительные приборы, розетки и распределительные коробы. После этого нужно соединить все цепи и высчитать длину кабеля.
Произведя эти действия, нужно составить чистовую монтажную схему электропроводки и пометить каждую электрическую точку общепринятым обозначением, а уже после этого соединить их линией. Чтобы чертеж было проще понять и прочитать, можно разметить осветительные провода одним цветом, световые — другим, а заземление — третьим.
Основные требования при подключении
При составлении плана электрики в квартире необходимо учитывать некоторые требования к тому, как будет располагаться проводка. Во время электромонтажа следует соблюдать следующие правила:
- В ванной комнате можно установить розетку только в том случае, если она подсоединена через трансформатор.
- Запрещено производить подключение заземляющих контактов розетки к нулевому кабелю или отопительной системе. Такая установка небезопасна. Это можно сделать с помощью специального провода, который обладает защитным заземлением.
- Когда в квартирных условиях устанавливается электрическая плита, необходимо заменить главный автомат. Его номинал должен быть не меньше 63 А.
- Кабель прокладывают исключительно в вертикальном или горизонтальном направлении, при этом необходимо располагать его друг к другу под углом 90°. В таком случае можно избежать в будущем случайных пробоев во время ремонтных работ.
- Необходимо постараться укладывать провода таким образом, чтобы они не пересекались. Если сделать это не получается, тогда лучше оставить между ними небольшое расстояние (будет достаточно 3—5 мм).
Такая установка небезопасна. Это можно сделать с помощью специального провода, который обладает защитным заземлением.Кроме этого, нужно соблюдать следующие нормы: расстояние от провода до потолка или напольного покрытия не должно быть меньше 150 мм, от углов, окна или дверей — от 10 мм.
Выключатели следует располагать с левой стороны от двери, при этом желательно, чтобы они были подняты на высоту 850—900 мм, а розетки — на 300 мм.
На кухне эти условия можно не соблюдать.
Помимо этих требований необходимо знать, что требуется оставлять зазор около 30—50 мм между системой отопления и кабелем. Провод, подключенный к розетке, нужно проводить снизу, а к выключателю, наоборот, сверху.
Проекты электромонтажа
Электрическая проводка |
Домашняя электропроводка |
Электрические нормы NEC NFPA |
Схемы подключения |
Проволочные потолочные вентиляторы |
Освещение |
Проводные переключатели |
Выход GFCI |
Розетки |
Детекторы дыма |
Сушильные шнуры |
Вытяжной вентилятор |
Энергосбережение |
Солнечные вытяжные вентиляторы |
Электропроводка SIP дома |
Провод и кабель |
Электрические коробки |
Автоматические выключатели |
Панели |
Реле |
Генераторы |
Качество электроэнергии |
Электрические расчеты и формулы |
Тестеры и измерители |
Инструменты электрика |
Обучение электриков |
Электробезопасность |
Схемы подключения и символы |
Электрический ремонт |
Электрические книги |
Электрические неисправности
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Дэйв Ронджи Резюме: Вот отличный вопрос по электропроводке — Фрэнк из Иллинойса спрашивает: Сколько проводов romex 12-2 и сколько 14-3 я могу протянуть через внутреннюю стену, разделяющую две комнаты? В этой статье о домашней электропроводке Советы по реконструкции Мы рассмотрим, как безопасно установить провод romex для дома и способы защиты провода от повреждений. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Отлично, очень хорошо. Рэй из Бриджпорта, Коннектикут
Защита электропроводки чрезвычайно важна
Видео по электромонтажу
Наконечники для домашней электропроводки
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, а я помогу вам подключить правильно!
Правила безопасной проводки
Всегда используйте провод правильного размера для вашей цепи.
Устанавливайте проводку так, чтобы она была защищена и не могла быть повреждена крепежными элементами для гипсокартона или настенного покрытия, такими как винты или гвозди.
Просверлите отверстия в центре каркасной стойки. Прежде чем сверлить отверстия, посмотрите на противоположную сторону каркасной стойки, чтобы убедиться, что на ней нет другой проводки, труб или любых других существующих компонентов системного устройства.
Всегда используйте металлические предохранительные пластины для защиты электропроводки в местах, где она может быть повреждена гвоздями или шурупами.
Отличный вопрос по электропроводке — вот ответ!
Нет ограничений на количество проводов Romex, которые вы можете проложить между двумя комнатами, метод домашней проводки будет решающим фактором при реконструкции проводки в строительных проектах.
Трасса для проводки Romex должна быть проложена с использованием методов, которые защитят проводку от гвоздей и шурупов, используемых для установки гипсокартона и других настенных покрытий.
Просверлите отверстия для Romex в центре стенных стоек или каркасного материала, используемого для реконструкции. Если отверстия расположены слишком близко к внешней стороне шпилек, обязательно защитите домашнюю проводку или Romex с помощью предохранительных пластин, также известных как пластины с гвоздями.
Ниже вы увидите несколько фотографий домашней проводки последних строительных проектов, которые я выбрал, чтобы помочь вам с вашим проектом.
[Нажмите на изображения, чтобы увеличить]стиль=»очистить: слева»>
При добавлении к существующей цепи убедитесь, что они соответствуют существующему размеру и типу провода.
Видео по электромонтажу
Наконечники для домашней электропроводки
youtube.com/embed/-9Uh58uRX4o?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, а я помогу вам подключить правильно!
В местах, где домашняя проводка может быть уязвима для повреждения шурупами или гвоздями для гипсокартона, всегда устанавливайте пластины с защитными гвоздями для защиты проводки!
При реконструкции особое место занимает прокладка проводки через углы, поскольку в этом месте будет надежно закреплена гипсокартонная плита.
Электрическая проводка должна находиться на расстоянии 1-1/2 фута от обеих поверхностей для гвоздей — внутренней и внешней.
стиль=»очистить: слева»>
|
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
| |||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы?
бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы?
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| » Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым. Спасибо за ответ на мой вопрос.
Подробнее Комментарии Оставить комментарий |
Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. БЛАГОДАРЮ ВАС! Помощь с домашней электропроводкой
Поиск и устранение неисправностей электропроводки
Использование электрических тестеров и измерителей
Домашняя электрическая безопасность
Безопасность строительства дома
Электрические расчеты и формулы
Домашние электрические коды для домашней проводки
Вопросы по электропроводке
Электромонтажные детали и инструменты
Электрические коробки
Электропровод
Электрические инструменты
Тестеры и измерители
Домашние электрические справочники
Каталог электрических статей
Справочник электрических схем
Справочник электропроводки своими руками
Статьи по электрике своими руками
Каталог категорий электрических статей
Последние электрические вопросы и ответы
Список статей по ремонту электрооборудования
Ресурсы по электромонтажу
Лицензионные коды и строительство дома
Обучение и сертификация электриков
Ресурсы по электрической проводке
Поставщики электроэнергии
Информационный бюллетень «Советы по электрике»
Бесплатная помощь по электрике
Галерея домашней электропроводки
Домашняя электрическая проводка видео
Видео об электроэнергетике
Планирование проекта электропроводки
» Справочник по домашней электропроводке
» Видео по электромонтажу на YouTube AskTheElectrician
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как добавить электропроводку из одной комнаты в другую? Планирование проектов домашней электропроводки, как исправить ошибки проводки или неправильные электрические соединения. |
| |||||
Домашняя электропроводка
Электрика Вопрос: Как добавить электропроводку из одной комнаты в другую?
- Мне нужно было электричество на верхнем этаже, поэтому я проложил провод 14/2 наверх, пока моя ванная внизу ремонтировалась, а стена была открыта.
- Этот новый провод проходит через распределительную коробку на первом этаже, и теперь у меня есть питание на втором этаже только тогда, когда этот выключатель включен, и я не могу оставлять его включенным все время.
- Это почти забавно, за исключением того, что теперь стена закрыта.
Этот вопрос по электропроводке поступил от Дейва, мастера на все руки из Холлидейсбурга, штат Пенсильвания.
Ответ Дейва:
Спасибо за вопрос по электропроводке, Дэйв.
Тщательное планирование проектов домашней электропроводки
Применение: Установка электропроводки.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливать лицензированным подрядчиком по электротехнике.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
Меры предосторожности: Определите цепь панели, выключите ее и пометьте примечанием, прежде чем работать с проводкой. Работа в электрическом щите опасна из-за опасности вспышки дуги и возможности поражения электрическим током.
Примечание. Установка дополнительной проводки цепи должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Установка домашней электропроводки из существующей комнаты
Добавление электропроводки
Перед добавлением электропроводки обязательно учтите следующее:
- Всегда заранее планируйте свой электротехнический проект.
- Определите, какие устройства будут подключены к цепи в новом месте.
- Выберите подходящий размер схемы.
- Получите необходимые разрешения и проверки.
Как исправить ошибки электропроводки или неправильные электрические соединения
С этим вопросом по электрике у нас есть урок планирования, так что давайте посмотрим, какие есть варианты, чтобы эта схема работала правильно: горячий провод присутствует в распределительной коробке, единственная проблема заключается в том, что питание проходит через переключатель, поэтому решением будет подключение к источнику питания перед переключателем.
Подробнее о проектах по электрической проводке на дому
Проводка А. Выключатель света — Диаграмма 1
Проводная проводка
Дома.
Проводка своими руками для домовладельца и мастера на все руки
Электромонтаж своими руками
Вам также может быть полезно следующее:
| |||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
