Что такое сопротивление — Самое простое объяснение

Что такое сопротивление?

Сопротивление (электрическое сопротивление) — это свойство какого-либо проводника оказывать сопротивление электрическому току, проходящему через него. Вот так все просто!

Давайте проведем аналогию с гидравликой. В нашем случае получается, что проводник электрического тока — это шланг или труба. Теперь давайте подумаем, какой из предметов будет оказывать бОльшее сопротивление потоку воды: садовый шланг или нефтяная труба?

Понятное дело, что садовый шланг, так как его диаметр в разы меньше, чем диаметр нефтяной трубы.

Тогда другой вопрос. Какой шланг будет обладать бОльшим сопротивлением потоку воды с учетом того, что их длины и диаметры равны?

Разумеется, гофрированный. Вода будет «цепляться» за его стенки, что приведет к тому, что они будут мешать потоку воды.

Тогда еще вот такая задачка. Есть два абсолютно одинаковых шланга, но один длиннее, а другой короче. Какой из шлангов будет оказывать бОльшее сопротивление потоку воды?

Думаю тот, который длиннее. Ответ очевиден.

Сопротивление проводника

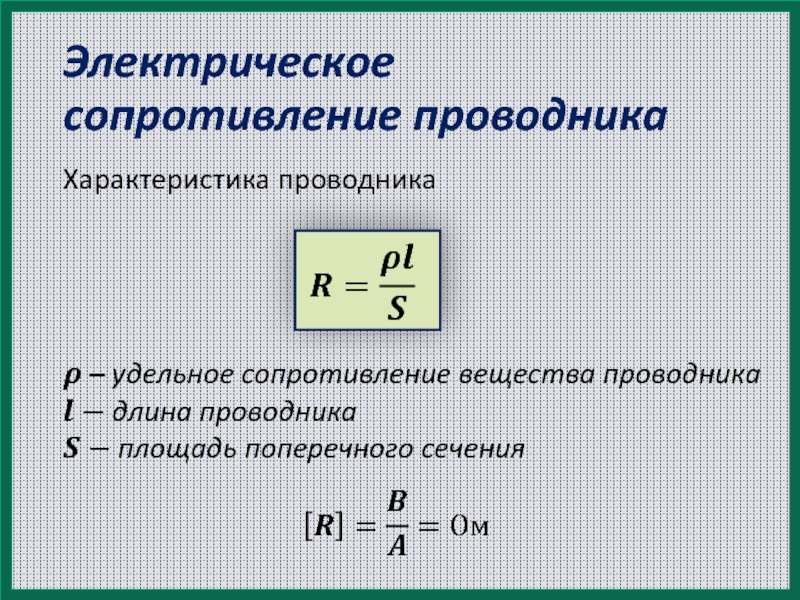

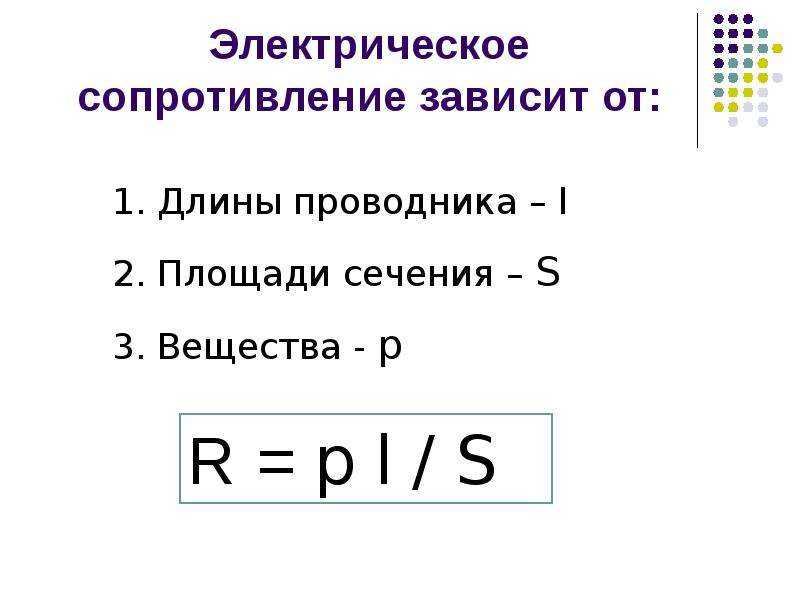

Так почему бы все эти свойства не применить также к проводнику? Чем тоньше и длиннее проводник, тем больше его сопротивление электрическому току. Большую роль играет также материал, из которого он изготовлен.

Поэтому, окончательная формула будет принимать вид

формула сопротивления проводника



В технике до сих пор применяется устаревшая единица измерения удельного сопротивления Ом × мм2 /м.  Чтобы перевести  в Ом × м, достаточно умножить на 10-6, так как 1 мм2=10-6 м2.

удельное сопротивление веществ

Как вы видите из таблицы выше, самым маленьким удельным сопротивлением обладает серебро, поэтому провод из серебра будет наилучшим проводником. Ну а самым распространенными и дешевыми проводниками являются медь и алюминий. Именно эти два металла в основном используются во всей электронной и электротехнической промышленности.

Вещества, которые оказывают наименьшее сопротивление электрическому току и обладают очень малым сопротивлением называются проводниками, а вещества, которые обладают ну очень большим сопротивлением электрическому току и почти его не пропускают через себя, называются диэлектриками. Между ними стоит класс полупроводников.

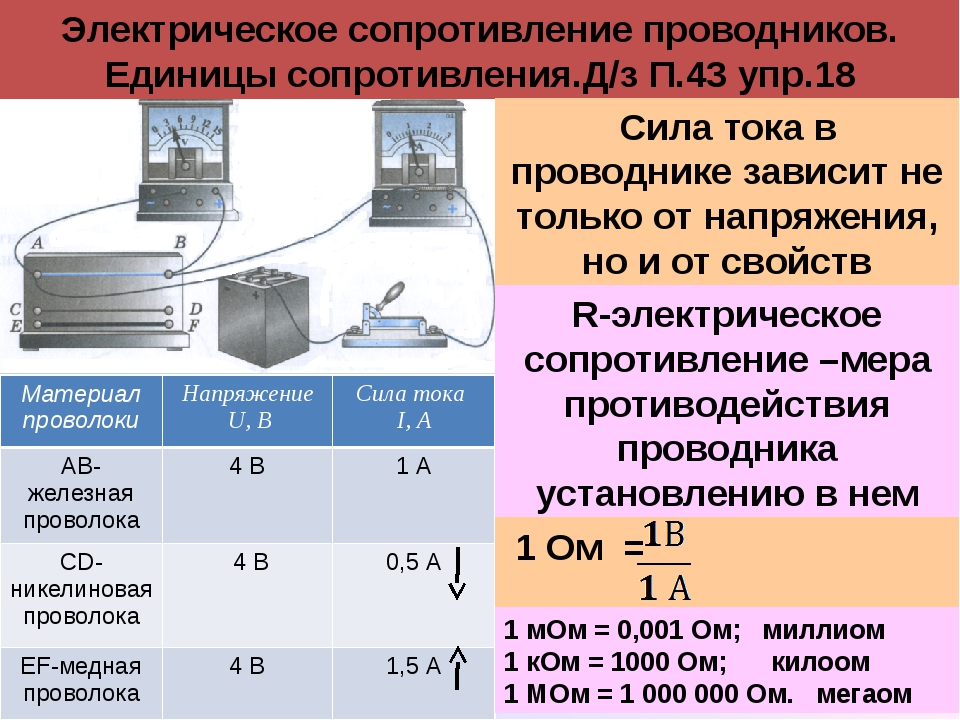

Что такое сопротивление 1 Ом?

Проводник обладает сопротивлением 1 Ом, если на его концах напряжение составляет 1 Вольт при силе тока, проходящей через него в 1 Ампер.

сопротивление 1 Ом

Это самое простое объяснение, что такое 1 Ом. В электротехнике и электронике сопротивление обозначается буквой R .

Как найти сопротивление в цепи?

Его можно узнать из закона Ома, который связывает силу тока, напряжение и сопротивление. В этом случае, оно рассчитывается по формуле

формула сопротивления через закон Ома

где

R — сопротивление, Ом

U — напряжение на концах проводника, Вольты

I — сила тока, текущая через проводник, Амперы

То есть нам достаточно замерить напряжение на концах какого-либо проводника и измерить силу тока, проходящую через него. После применить формулу и рассчитать сопротивление проводника.  Давайте для закрепления решим простую задачу.

Задача

Рассчитать сопротивление проводника, если известно, что на него подают напряжение 5 Вольт и сила тока, проходящая через него 0,1 Ампер.

Решение

Используем формулу

В электронике и электротехнике используют специальные радиоэлементы, которые обладают сопротивлением электрическому току — резисторы. Более подробно про них можно прочитать в этой статье.

постоянные резисторы



Также вот вам видео, где очень умный преподаватель объясняет, что такое сопротивление



Близкие темы к этой статье

Электрический проводник

Напряжение

Сила тока

Резисторы

Закон Ома

Входное и выходное сопротивление

Электрическое сопротивление — что это такое такое

Электрическое сопротивление — это противодействие отдельных участков цепи или всей электрической цепи прохождению электрического тока.
Величина, обратная проводимости, получила название электрического сопротивления (обозначение R или r). Таким образом,

r = 1/g
и
I = gU = U/r

Закон Ома устанавливает линейную зависимость между напряжением и током. Коэффициентом пропорциональности между напряжением на концах провода и протекающим по нему током является сопротивление провода. Величина сопротивления зависит от удельной проводимости и геометрических размеров провода.
Преобразуя формулу, найдем:
r = U/I
Выражая напряжение в вольтах (в), ток — в амперах (а), получим единицу сопротивления (в/а), которая называется ом (ом). Сопротивлением в 1 ом обладает проводник, в котором устанавливается ток в 1 а при напряжении на его зажимах в 1 в.
Электрическое сопротивление проводов, а также любого приемника (нагрузки) на схемах обозначается условно, как указано на рисунке:

Рис.1 Условное обозначение электрического сопротивления.
Единицей проводимости является величина, обратная ому,
т. е.
1/ом

Величина, обратная удельной проводимости, называется удельным сопротивлением.

Следовательно,

отсюда удельное сопротивление

Так как сопротивление проводов измеряется в омах, сечение обычно в квадратных миллиметрах, длина в метрах, то удельное сопротивление измеряется в ом • мм2/м, а удельная проводимость, как величина, обратная удельному сопротивлению, в м/ом • мм2.
Величины удельных сопротивлений и проводимостей для некоторых материалов даны в таблице:

Наименьшим удельным сопротивлением обладают медь и алюминий. Эти материалы применяются для изготовления проводов, по которым происходят передача и распределение электрической энергии от источников к потребителям, обмотки электрических машин и трансформаторов и др.
Для изготовления нагревательных приборов и реостатов применяются сплавы с большим удельным сопротивлением (нихром, фехраль и др.). В этом случае нужный для обмотки провод получается более коротким, и его проще разместить в нагревательном приборе.
Следует заметить, что термину «сопротивление» соответствуют два понятия:
1) как уже изложено выше, под сопротивлением понимают определенное свойство любого вещества (проводника). В этом смысле, например, говорят: лампа накаливания обладает сопротивлением 400 ом или провод обладает сопротивлением 0,5 ом;
2) сопротивлением называют устройство, обладающее упомянутым выше свойством, предназначенное для включения в электрическую цепь с целью регулирования, уменьшения или ограничения тока цепи. Таким устройством может служить, например, реостат, предназначенный для включения в электрическую цепь с целью регулирования тока путем изменения величины сопротивления. Реостат с подвижным контактом.

Проволочные реостаты выполняются с плавной или ступенчатой регулировкой сопротивления. В первом случае реостат состоит из трубки, изготовленной из какого-либо изолирующего материала, на которую наложена проволочная спираль. К виткам этой спирали прикасается подвижный контакт. Один зажим реостата соединяется с подвижным контактом, другой зажим — с одним из концов спирали. Перемещая подвижный контакт, можно изменять длину проволоки, расположенной зажимами реостата, и тем самым изменять величину сопротивления, включенного в цепь.
Пример 1. Определить ток в лампе накаливания, если ее сопротивление 200 ом, а напряжение на зажимах 120 в:
I = U / r = 120 / 200 = 0,6a
Пример 2. Каково напряжение на зажимах обмотки возбуждения двигателя, если ее сопротивление 60 ом, а ток 1,5 a ?
U = I • r = 1,5 • 60 = 90 в.

Что такое сопротивление? | Определение из TechTarget

От

  • Участник TechTarget

Сопротивление — это сопротивление, которое вещество оказывает потоку электрического тока. Обозначается заглавной буквой R. Стандартной единицей сопротивления является ом, который иногда записывается как слово, а иногда обозначается заглавной греческой буквой омега Ω.

Когда электрический ток в один ампер проходит через компонент, на котором существует разность потенциалов (напряжение) в один вольт, тогда сопротивление этого компонента составляет один ом. (Для более подробного обсуждения взаимосвязи между током, сопротивлением и напряжением см. Закон Ома.)

Обычно, когда приложенное напряжение остается постоянным, ток в электрической цепи постоянного тока обратно пропорционален сопротивлению. Если сопротивление увеличить вдвое, ток уменьшится вдвое; если сопротивление уменьшить вдвое, ток удвоится. Это правило также справедливо для большинства низкочастотных систем переменного тока (AC), таких как бытовые коммунальные сети. В некоторых цепях переменного тока, особенно на высоких частотах, ситуация более сложная, поскольку некоторые компоненты этих систем могут накапливать и выделять энергию, а также рассеивать или преобразовывать ее.

Электрическое сопротивление на единицу длины, площади или объема вещества известно как удельное сопротивление. Значения удельного сопротивления часто указываются для медных и алюминиевых проводов в омах на километр.

Противодействие переменному току, но не постоянному току — это свойство, известное как реактивное сопротивление. В цепи переменного тока сопротивление и реактивное сопротивление векторно объединяются, чтобы получить импеданс.

Сопротивление контрастирует с проводимостью, которая является мерой легкости, с которой электрический ток протекает через вещество.

Последнее обновление: март 2019 г.


Продолжить чтение О сопротивлении

  • Класс физики объясняет сопротивление более подробно
  • См. наш большой глоссарий терминов по электронике
тень IT

Shadow IT — это аппаратное или программное обеспечение на предприятии, которое не поддерживается центральным ИТ-отделом организации.

Сеть


  • DHCP (протокол динамической конфигурации хоста)

    DHCP (Dynamic Host Configuration Protocol) — это протокол управления сетью, используемый для динамического назначения IP-адреса любому …


  • облачная сеть радиодоступа (C-RAN)

    Облачная сеть радиодоступа (C-RAN) — это централизованная архитектура на основе облачных вычислений для сетей радиодоступа.


  • потоковая телеметрия сети

    Потоковая сетевая телеметрия — это служба сбора данных в режиме реального времени, в которой сетевые устройства, такие как маршрутизаторы, коммутаторы и …

Безопасность


  • кража учетных данных

    Кража учетных данных — это тип киберпреступления, связанный с кражей удостоверения личности жертвы.


  • суверенная идентичность

    Самостоятельная суверенная идентификация (SSI) — это модель управления цифровой идентификацией, в которой отдельные лица или предприятия владеют единолично …


  • Сертифицированный специалист по безопасности информационных систем (CISSP)

    Certified Information Systems Security Professional (CISSP) — это сертификат информационной безопасности, разработанный …

ИТ-директор


  • рассказывание историй о данных

    Рассказывание историй о данных — это процесс перевода анализа данных в понятные термины с целью повлиять на деловое решение. ..


  • оншорный аутсорсинг (внутренний аутсорсинг)

    Оншорный аутсорсинг, также известный как внутренний аутсорсинг, — это получение услуг от кого-то вне компании, но в пределах …


  • FMEA (анализ видов и последствий отказов)

    FMEA (анализ видов и последствий отказов) представляет собой пошаговый подход к сбору сведений о возможных точках отказа в …

HRSoftware


  • самообслуживание сотрудников (ESS)

    Самообслуживание сотрудников (ESS) — это широко используемая технология управления персоналом, которая позволяет сотрудникам выполнять множество связанных с работой …


  • платформа обучения (LXP)

    Платформа обучения (LXP) — это управляемая искусственным интеллектом платформа взаимного обучения, предоставляемая с использованием программного обеспечения как услуги (…


  • Поиск талантов

    Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса . ..

Служба поддержки клиентов


  • виртуальный помощник (помощник ИИ)

    Виртуальный помощник, также называемый помощником ИИ или цифровым помощником, представляет собой прикладную программу, которая понимает естественный язык …


  • жизненный цикл клиента

    В управлении взаимоотношениями с клиентами (CRM) жизненный цикл клиента — это термин, используемый для описания последовательности шагов, которые проходит клиент…


  • интерактивный голосовой ответ (IVR)

    Интерактивный голосовой ответ (IVR) — это автоматизированная система телефонии, которая взаимодействует с вызывающими абонентами, собирает информацию и маршрутизирует …

Что такое сопротивление? | Hioki

Что такое сопротивление? Объяснение основ сопротивления, методов расчета и резисторов

Обзор

Если вы похожи на многих людей, возможно, вы слышали о сопротивлении, но не очень понимаете его. Тем не менее, вы можете не решиться спросить людей об этом сейчас. Проще говоря, сопротивление — это сила, которая противодействует потоку электричества.

Сопротивление влияет на поток электричества. Эта страница предлагает базовые знания о сопротивлении, а также подробное объяснение таких тем, как методы расчета и резисторы.

Что такое сопротивление?

Сопротивление электричеству, то есть электрическое сопротивление, — это сила, противодействующая протеканию тока. Таким образом, он служит индикатором того, насколько трудно течь току. Значения сопротивления выражаются в омах (Ом).

Когда между двумя терминалами существует разность электронов, электричество будет течь от высокого уровня к низкому. Сопротивление противодействует этому потоку. Чем больше сопротивление, тем меньше ток. И наоборот, чем меньше сопротивление, тем больше ток.

Расчет сопротивления

Сопротивление можно рассчитать как значение, используя напряжение и ток в цепи.

  • Сопротивление = Напряжение / ток

Эта формула известна как закон Ома. Если напряжение поддерживается постоянным, значение сопротивления будет уменьшаться по мере увеличения тока — знаменателя. И наоборот, значение сопротивления будет увеличиваться по мере уменьшения тока. Другими словами, в цепях с большими токами сопротивление низкое, а в цепях с малыми токами высокое.

В принципе, сопротивление определяется типом и температурой вещества, через которое проходит электричество, а также его длиной. Вообще говоря, электричество легче проходит через металлы из-за их низкого электрического сопротивления, которое зависит от типа металла и увеличивается в следующем порядке: серебро → медь → золото → алюминий → железо. Кроме того, сопротивление уменьшается с температурой, а повышение температуры означает увеличение сопротивления.

Кроме того, сопротивление увеличивается с увеличением длины, которую должен пройти ток. Проводники с большой площадью поперечного сечения имеют низкое сопротивление, так как по ним легче протекает электрический ток, а проводники с малой площадью поперечного сечения имеют более высокое сопротивление.

Связь между площадью поперечного сечения вещества и величиной протекающего тока

Что такое резисторы?

Резисторы — это электронные компоненты, препятствующие протеканию электричества в цепи. Резисторы используются в электрических цепях для регулировки тока и напряжения, почти так же, как краны используются для регулировки потока водопроводной воды. Их можно использовать не только для управления протеканием тока, но и для распределения напряжения в цепи.

Электронные схемы нуждаются в резисторах для работы в соответствующих условиях. Резисторы сделаны из материалов, которые сопротивляются потоку электричества, когда он проходит через них. Таким образом, они могут управлять потоком тока в цепи. Когда ток уменьшается резистором, избыточная электрическая энергия преобразуется в тепло.

Резисторы

Доступны резисторы различных типов, включая следующие основные разновидности:

  • Постоянные резисторы
  • Переменные резисторы
  • Потенциометры

К основным типам постоянных резисторов относятся угольно-пленочные и металлопленочные резисторы с углеродным или металлическим покрытием соответственно. Эти резисторы имеют фиксированные значения сопротивления. Переменные резисторы имеют значения сопротивления, которые можно изменять. Потенциометры представляют собой тип переменного резистора, который используется для точной настройки напряжения и тока.

Переменный резистор

Методы измерения сопротивления

Сопротивление в цепи можно измерить с помощью цифрового мультиметра. Эти приборы могут измерять не только сопротивление, но также напряжение, ток и другие параметры, что делает их полезным инструментом в различных ситуациях. Чтобы использовать цифровой мультиметр, включите прибор и установите его в режим сопротивления (Ом).

При необходимости выберите диапазон на основе значения сопротивления объекта измерения. Вставьте вилку красного щупа в клемму «Ω», а вилку черного щупа в клемму COM. Затем поместите измерительные провода в контакте с обоими концами резистора. Проверьте результат измерения, отображаемый на ЖК-экране прибора. После завершения измерения отсоедините измерительные провода от резистора.
