Солнечные батареи для дома своими руками пошаговая инструкция: как сделать в домашних условиях, самодельная панель, как смастерить самому из пивных банок и других подручных средств, пошаговая инструкция

ТОП-120 фото-обзоров и инструкции для изготовления. Описание разновидностей и механизмов для начинающих

Идея преобразования солнечного света в электрическую энергию существует давно, и для этого специалистами разработано множество технологий. Сдерживающим фактором в массовом промышленном производстве солнечных батарей в большей степени является не высокий коэффициент полезного действия этих устройств и высокая цена.

На специализированных сайтах размещены разнообразные фото солнечных батарей с подробным описанием последовательности сборки, расхода и стоимости используемых материалов. Предприимчивые мужи, слегка поскрипев мозгами, из соображения экономии денежных средств, приступают к самостоятельному изготовлению резервных источников электрической энергии.

Следует отметить такую забавную тенденцию, что систематическое повышение тарифов за использование электрической энергии, на самом деле является катализатором развития целого направления альтернативных источников энергии.

Содержимое обзора:

Энергия Солнца во благо людям

Углеводородные энергоносители смеют свойство заканчиваться, а их использование не всегда происходит в чистых технологических процессах. Поэтому мы наблюдаем постоянное загрязнение окружающей среды, в которой живут люди.

Применение альтернативных источников электрической энергии позволит сохранить экологию для будущих поколений. Использование энергии Солнца имеет ряд преимуществ:

• неиссякаемый потенциал. Светило способно удовлетворить потребности человека в любом количестве нужной ему чистой энергии;
• энергия тишины. Преобразование солнечного света в электрическую энергию происходит в полной тишине. Это является важным фактором, который выгодно отличает этот процесс от других методов получения электрической энергии;
• бесплатный свет. Солнечные лучи проникают повсюду и бесплатно согревают каждого жителя. Однажды вложив деньги в приобретение солнечных батарей, владелец может гарантированно эксплуатировать модуль в течение двадцати лет.

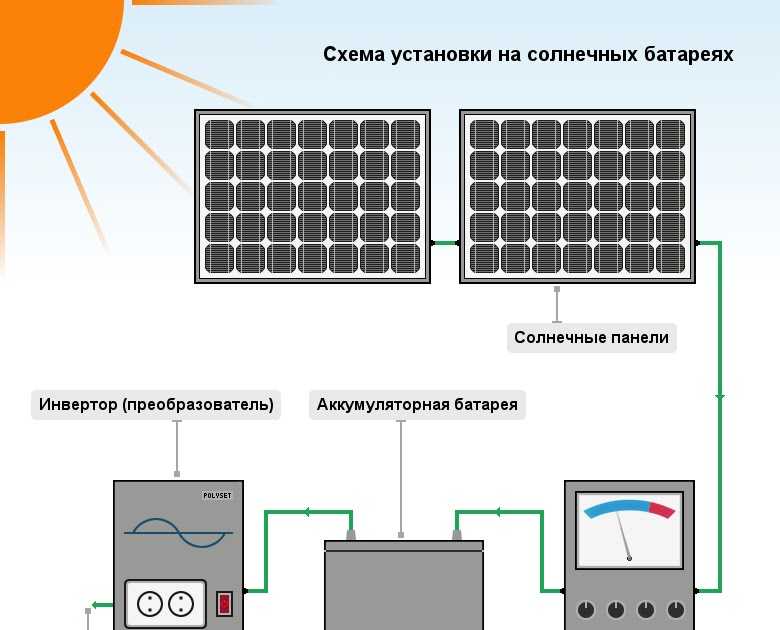

Основной принцип работы

Преобразование солнечного света в электрическую энергию происходит в результате того, что в полупроводнике возникают дополнительные носители дырок или электронов, как явление внутреннего фотоэффекта поглощения солнечного света.

При этом электроны собираются в n- области, а дырки концентрируются в р-области. На границе этих областей появляется сила, которая двигает электроны. Подключив внешнюю нагрузку, освещая при этом солнечным светом р-n переход, приборы зафиксируют ток электронов.

Блокирующий диод не позволит разрядиться аккумуляторам в темное время суток, поэтому его обязательно нужно включить в схему работы общего модуля. При изготовлении пластин, которые поглощают солнечный свет, используются редкоземельные металлы.

Не рентабельным делом было в прошлом веке развивать массовое производство из-за высокой стоимости исходных материалов. Сегодня, благодаря развитию технологий, специалисты предлагают использовать современные кремниевые фотоэлементы по вполне демократичной цене.

Рассчитать нужную мощность

После принятия судьбоносного решения изготовить самостоятельно в домашних условиях солнечную батарею, необходимо понимать какая требуется мощность. Выдаваемая мощность устройства находится в прямой зависимости от площади рабочей поверхности солнечных батарей. Чем больше пластин с фотоэлементами, тем мощнее солнечная батарея.

Индивидуальная система, которая автономно обеспечивает электроэнергией дом, обычно применяется в районах, где нет централизованных электрических сетей. Комбинированная система предполагает совмещение использования электроэнергии от традиционного источника и солнечных батарей как резервный вариант.

Путем несложных арифметических действий следует определить суммарную необходимую мощность потребления энергии. Умножив величину генерируемой силы тока (А) на показатель напряжения (V), получим мощность солнечной батареи (Вт).

Из практики известно, что один квадратный метр поверхности солнечной батареи производит в час около ста двадцати ватт электрической энергии. Теперь нужно подобрать свинцово-кислотную аккумуляторную батарею достаточной емкости. Запаса энергии в аккумуляторах должно хватать на сутки бесперебойной работы все потребителей.

Если вам не приходилось иметь дело с эксплуатацией солнечных модулей, не стоит сразу создавать большую поляну из панелей. Пусть будут скромны ваши желания, сделайте для начала небольшой модуль и попробуйте его эксплуатировать во всех режимах.

Потребуются также данные об инсоляции в конкретной местности. Инвертор следует подбирать по показателю максимальной пиковой нагрузки. Желательно иметь возможность автоматического отключения нагрузок от аккумулятора и получения электроэнергии напрямую с солнечной батареи.

Последовательность сборки корпуса

Для того, чтобы изготовить солнечную батарею своими руками из подручных материалов, необходимо иметь определенный запас базовых знаний и минимальные навыки обращения с инструментом.

Следует при разработке проекта быть предусмотрительным, и обеспечить расположение панелей таким образом, чтобы угол наклона солнечных лучей по возможности приближался к прямому углу. Основной качественной характеристикой данного устройства является показатель коэффициента полезного действия. Так вот, этот показатель напрямую связан с возможностью устройства автоматически поворачивать панели к Солнцу.

Для начала, следует поработать над схемой солнечных батарей и приготовить необходимые комплектующие материалы. Необходимо иметь:

• листы многослойной фанеры толщиной десять миллиметров;
• листы древесноволокнистой плиты повышенной плотности;
• деревянные бруски для устройства бортиков;
• стальные уголки, шурупы;
• органическое стекло листовое, клей, краска.

Из фанеры следует сделать одинакового размера заготовки основания панелей. Теперь по периметру этих листов с помощью шурупов прикрепите деревянные бруски, которые будут служить бортиком для панели. Внутреннюю поверхность панели следует тщательно обработать антисептическим средством.

Верхнюю часть панели изготавливают из листового органического стекла. Оно имеет нужный показатель преломления солнечного света. Между собой панели нужно соединить стальными уголками по древесноволокнистой плите.

В боковых стенках панели необходимо сделать несколько вентиляционных отверстий. Чтобы придать панели косметический вид, следует покрыть двумя слоями масляной краски.

Порядок сборки пластин

Достаточно ответственным этапом работ можно назвать сборку пластин с фотоэлементами. Желательно предварительно внимательно изучить инструкцию, как делать солнечную батарею.

От качества соединения между собой пластин напрямую зависит коэффициент полезного действия всей установки. Пластины довольно хрупкие по структуре, поэтому обращаться с ними следует крайне аккуратно.

Для того, чтобы получить необходимые показатели для своих потребностей, следуете правилу: соединенные параллельно элементы увеличат силу тока, а последовательно – величину напряжения. Пайку необходимо выполнять под защитным стеклом.

Следует также помнить, что фотоэлемент при пайке может изменить в большую сторону свои геометрические размеры. Для удобства дорожки с отрицательным и положительным знаком выделены разным цветом.

Когда нужно тестировать модуль

После закрепления пластин на основании, следует проверить панель на функциональность и получить предварительные результаты. Одна пластина дает 0.5 Вт, один квадратный метр выдает 120 Вт, десять квадратных метров – примерно 1.0 кВт. Эти показатели следует брать за основу при расчете количества панелей.

Такие тесты на функциональность желательно проводить в процессе пайки пластин с фотоэлементом. Если в частном доме проживают постоянно три человека, то используя площадь солнечных панелей в 20 квадратных метров, модуль произведет 2.0 кВт электрической энергии в час.

Этого вполне достаточно для нормальной работы холодильника, телевизора, компьютера и для освещения в темное время суток. По мере необходимости такие солнечные панели могут наращиваться, увеличивая при этом мощность модульной установки.

Монтаж модуля на проектное место

После того, как все отдельные солнечные батареи готовы, их нужно установить в едином модуле на проектное место. Это достаточно трудоемкий этап работы, поэтому нужно приготовить необходимые инструменты и приспособления для крепления к каркасу.

В сельской местности, достаточно распространенным вариантом размещения солнечных батарей, является земельный участок. На нем не должно быть деревьев, кустарников и прочих помех прямым солнечным лучам.

При расположении солнечных батарей на крыше дома, нужно быть уверенным, что стропильная система выдержит постоянную статическую нагрузку от комплекса батарей и динамическую нагрузку от снега, ветра и дождя.

Вначале нужно установить прочный каркас из стального уголка рамной конструкции и анкерными болтами закрепить к наклонным стропилам. Угол наклона стального каркаса следует подбирать из соображений прямого попадания солнечных лучей на поверхность пластин фотоэлементов.

Так же следует провести комплекс мероприятий по защите рамной конструкции основания. Для этого в верхней части ската крыши устанавливают специальные преграды для задержки снега или рассекатели.

Основные правила при установке

Для того, чтобы максимально использовать потенциал солнечной батареи следует соблюдать при установке определенные правила:

Выбор места. Наиболее подходящим местом для расположения солнечных батарей специалисты называют крышу дома. По возможности следует выбрать скат крыши, который расположен вдоль оси конька по направлению движения солнца, чтобы учитывать инсоляцию региона и обеспечить максимальную освещенность панелей.

Наклон панелей. Не обязательно наклон панелей должен повторять контур ската крыши. Если скаты крыши крутые, следует сделать прочный каркас из стального уголка и на нем расположить панели под небольшим углом к горизонту. Конструкция каркаса должна иметь возможность регулировки в зависимости от времени года и расположения Солнца.

Свободный доступ. В процессе эксплуатации на рабочей поверхности панелей может скапливаться снег, уличная пыль. Это является причиной снижения эффективности работы устройства. Поэтому должен быть свободный доступ для периодического проведения регламентных работ по обслуживанию солнечных батарей.

Популярные виды фотоэлементов

При изготовлении солнечных батарей для дома, необходимо выбрать фотоэлементы по техническим параметрам:

Монокристаллы. Годится для непрерывной эксплуатации в течение тридцати лет. Специалисты полагают, что это наиболее популярный материал. Коэффициент полезного действия может достигать 14 процентов при прямом попадании солнечных лучей. Батареи, которые уже простояли свыше тридцати лет, выдают около восьмидесяти процентов от проектной мощности устройства.

Поликристаллы. Можно непрерывно эксплуатировать до двадцати лет без изменений эксплуатационных показателей. При этом, коэффициент полезного действия такой батареи может составлять до девяти процентов.

Не имеет тенденции понижаться даже после продолжительного срока эксплуатации модуля. Использование этого материала позволит получать электроэнергию даже при пасмурной погоде и отсутствии регулировки, ориентирующей на Солнце.

Аморфные системы. Основу этого фотоэлемента составляет гибкий кремний, который поглощает свет Солнца. При любых погодных условиях такое устройство обеспечит стабильную работу с коэффициентом полезного действия до десяти процентов. Использование этого материала делает устройство сложным в изготовлении, увеличивает стоимость солнечной батареи.

Также имеют самый короткий срок гарантийной эксплуатации устройства. Такие системы оправдывают использование в экваториальной зоне. Там высокая солнечная активность и много пустынного места для размещения солнечных станций повышенной мощности.

В любом случае, выбирая вид фотоэлемента, следует руководствоваться своими финансовыми возможностями и качеством материала. Фотоэлементы желательно подбирать одного размера и вида. Обычно используют фотоэлементы размером 3х6 дюйма.

Маломощные солнечные батареи

Следуя пошаговой инструкции, не составит труда сделать самостоятельно солнечную батарею небольшой мощности. Рассмотрим подробно порядок изготовления солнечной батареи с использованием медной фольги размером 9,0 х 5,0 сантиметра.

Для начала фольгу нужно тщательно обезжирить спиртом или раствором хозяйственного мыла. С помощью наждачной шкурки следует убрать с поверхности налет окисла меди. Пусть теперь в течение получаса лежит на горячей конфорке электрической плиты.

После непродолжительного температурного шока окисел меди превращается в оксид и легко отслаивается с поверхности. После равномерного и медленного остывания, остатки можно смыть под струей проточной воды. Теперь необходимо вырезать второй лист медной фольги такого же размера.

К обоим листам следует прикрепить медные провода в полихлорвиниловом покрытии. Плюсовой провод должен исходить от необработанного листа фольги. Не должно быть жировых пятен и механических повреждений на фольге. Емкостью для электролита вполне может служить чистая пластмассовая посуда.

Пластины из медной фольги следует разместить таким образом, чтобы они были напротив друг друга, не соприкасаясь между собой в емкости. Теперь емкость нужно наполнить солевым раствором воды, на три сантиметра до верха пластин.

Под действием солнечного света будет происходить химическая реакция и по проводам потечет электрический ток. Мощность такого источника невелика, однако такой источник вполне можно использовать для светильника на солнечной батарее в туристическом походе, зарядки мобильного телефона.

Далеко не каждый может позволить себе купить готовую солнечную батарею. Поэтому такой бюджетный вариант вполне имеет право на жизнь.

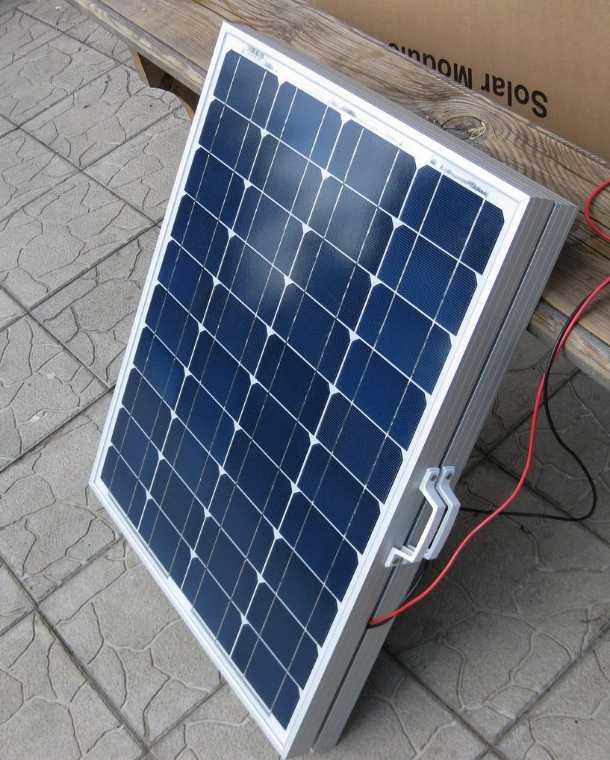

Фото солнечной батареи своими руками

Как сделать солнечную батарею своими руками

Солнечная батарея в готовом для функционирования виде стоит недешево. Но ее можно соорудить своими руками. Подобные технологические новшества — отнюдь не редкость в нашем веке. Подобные устройства многим помогают в быту и жизни.

Так солнечные батареи на крыше дома делают электрическую энергию практически бесплатной. Отопление оранжерей, обеспечение работы отдельных бытовых приборов, обогрев и другие функции — сфера применения подобных конструкций.

С каждым годом они приобретают все большую популярность. Рассмотрим метод сборки электростанции своими силами.

Краткое содержимое статьи:

О солнечных батареях

Разобравшись, как сделать солнечные батареи своими руками, возможно малыми затратами соорудить собственную конструкцию. Она будет работать аналогично тем, производятся промышленностью. Это генератор, функционирующий за счет фотоэлектрического эффекта.

Для того, что бы узнать, как обустроить и установить оборудование на дачном участке, рекомендуем профильный портал — dachnichek.ru.

Гелеоэнергия преобразуется в электричество вследствие падения лучей на пластины, представляющие собой фотоэлементы — главные части конструкции.

Для примера, собранная система состоит из 36 пластин. Характеристики солнечных батарей для дома будут следующие: каждый элемент имеет размеры 8 на 15 см и выдает 2,1 Вт. Суммарная мощность устройства получится равной 76 Вт.

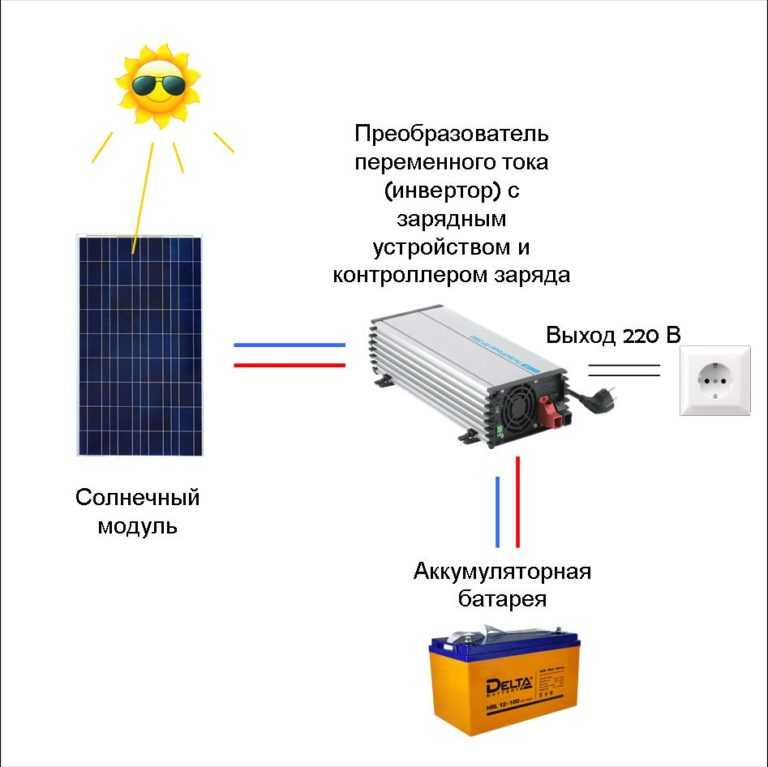

Принцип работы и конструкция

Кванты попадают на фотоэлементы, в результате чего с внешних орбит атомов вещества уходят электроны.

Становясь свободными, они создают ток, идущий через контролер к аккумулятору, где накапливается заряд. Затем энергия поступает потребителю — различным бытовым или техническим устройствам.

Комплект солнечной батареи для дома составляется из кремниевых фотоэлементов. Одна их сторон пластины имеет тонкий слой химически пассивного фосфора либо бора.

Электроны, возникая, сдерживаются этой пленкой. Поверхность элемента пересекается металлическими дорожками, где свободные частицы собираются, выстраиваются и движутся упорядоченно, создавая ток.

При большом числе фотоэлементов в комплекте батареи можно получить достаточно много электричества.

Верхний слой пластины снабжен противоотражающим слоем. Это увеличивает КПД.

Пластины фотоэлементов могут быть:

• поликристаллические, с небольшим КПД около 12 %, но стабильно работающие до 10 лет;
• монокристаллические, с КПД до 25 % и функционированием до 25 лет, но со снижением параметра эффективности во времени;
• аморфные, КПД до 6 %, удобные для укладки.

Фотопреобразователи представляют собой модули всей конструкции, закрепляемой в профиле из алюминия.

Комплектация

Для сборки конструкции приготавливают следующий перечень материалов:

• Фотоэлементы (пластины).
• ДСП.
• Углы и рейки из алюминия.
• Поролон до 2,5 см, жесткий.
• Прозрачное основание.
• Крепеж (саморезы).
• Герметик, предназначенный для внешнего применения.
• Проводка.
• Диоды Шоттки.
• Клеммы.

Габариты батареи предопределяют количество всех нужных материалов. А это зависит от планируемого числа фотоэлементов.

Понадобятся следующие инструменты:

• Шуруповерт или отвертки.
• Ножовки для дерева и металла.
• Паяльник.
• Тестер для проверки параметров тока.

Фотоэлементы, не совпадающие по размеру, использовать крайне нежелательно. Ведь получаемый по максимуму ток ограничит наименьший из них. При этом мощность больших снижается.

Для сборки модулей воедино понадобятся шины. Подключение производится посредством клемм.

Каркас формируют из деревянных реек. Или же из алюминиевых уголков, отдавая им предпочтение по причинам легкости, надежности этого материала. Отсутствует коррозия, гниение, разбухание от влаги.

Потребуется также прозрачный элемент. От показателя преломления зависит КПД. Важна и способность поглощать ИК (инфракрасный) спектр.

• Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

• Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

• Солнечные коллекторы для отопления дома: преимущества, недостатки, мифы, правда и отзывы владельцев (130 фото + видео)

Первый параметр наилучший у плексигласа и оргстекла. А также применяется поликарбонат, который несколько хуже.

Поглощение ИК изучения влияет на нагрев, а значит — на срок службы. Берется термопоглощающее оргстекло или обычное со специальной функцией (например, антибликовое).

Проектирование батареи и ее расположения

Солнечная система должна быть рассчитана перед сборкой по размеру, основу чего составляют габариты пластины.

Также необходимо предусмотреть угол наклона установки, при котором освещаемость панелей будет максимальной (обычно — 50 или 60 градусов).

Лучше, если эта величина будет переменной, но максимум панель получает при перпендикулярном падении лучей. По отношению к выбору места батареи располагают на земле, крышах. Крона деревьев не должна бросать тень, выбирается солнечная сторона.

Расчету также подлежат электрические параметры. Каждый метр может дать 120 Вт. Семья в среднем потребляет 300 кВт ежемесячно.

Для удовлетворения таких нужд потребуется примерно 20 кв. м. Но если цифра площади — всего 5 метров, дом получит значительную экономию.

Монтаж

Сборка состоит из следующих шагов.

В пластинах необходимо припаять контакты. Иногда элементы продаются вместе с металлическими проводниками, но в другом случае те и другие соединяют пайкой.

Приготавливают каркас под размещение фотопластин. Рамки складывают из алюминиевых уголков (70 или 90 мм) или реек. Внутри наносят герметик. Задний корпус выполняют из ДСП с бортами до 2 см высотой, привинченными саморезами.

При расчете размеров оставляют зазор для элементов до 5 мм. В корпусе делают отверстия для вентиляции, шаг 10 см. Прозрачный элемент вставляют в раму, прикрепляется метизами на углах и сторонах.

Нужно смонтировать элементы, разложив их поверхностью вниз на стекло. Делают пайку с «+» на лицевой и «-» на обратной стороне. Соединяют контакты. Припаивают рядами. Затем элементы надо приклеить, нанеся в середину каждого герметик.

Затем цепочки переворачиваются вверх лицом и располагаются по предварительной разметке. Немного прижимаем, выводим на шину контакты через каркасные отверстия. Устройству нужен также диод Шоттки для блокирования обратного тока.

Тестирование амперметром в ясную погоду, полдень. Прибор присоединяем к контактам, меряем ток короткого замыкания, норма силы которого — от 0,5 до 1 А. Максимальный показатель работы батареи — 10 А.

Работоспособные части, размещенные на подложке, переносят в корпус.

Герметизацию делают эпоксидным компаундом или силиконовым герметиком, что дешевле. Заливают полностью или между элементами.

Ждут просыхания после чего ставят оргстекло. В каркас можно подложить амортизирующий поролон. На стекло надавливают для удаления воздуха.

Осталось лишь вновь протестировать конструкцию и разместить в месте функционирования. Сделать ее не так просто, а также КПД несколько меньше, чем у промышленного образца.

Для тренировки рекомендуется сначала соорудить небольшой солнечный агрегат.

Фото солнечных батарей своими руками

Вам понравилась статья? Поделитесь 😉

Пошаговое руководство по установке солнечной энергии дома

Автор – Алисия Гордан

Чистая энергия быстро набирает силу как раз в то время, когда парниковые газы и выбросы углерода наносят огромный ущерб нашей экосистеме. С 2011 года во всем мире установлено две трети мощностей солнечной энергетики. К счастью, Индия идет в ногу с быстрым развитием чистой солнечной энергии. Отчеты показывают, что производство солнечной энергии в Индии увеличилось на колоссальные 86% в 2017 году9.0005

Сейчас идеально использовать солнечную энергию не только в коммерческих, но и в жилых домах. Затраты на установку солнечной электростанции неуклонно снижаются, но вы всегда можете попробовать вариант «сделай сам», чтобы уложиться в свой бюджет. Вы можете сэкономить деньги, установив солнечную солнечную фотоэлектрическую (PV) систему самостоятельно, прочитав это простое руководство по настройке солнечной энергии. Вот подробное описание того, как построить и установить солнечную электростанцию ​​для дома:

Шаг 1: Соберите компоненты солнечной энергии

Все начинается со сбора основных компонентов солнечной электростанции. Вам понадобятся четыре основных элемента: солнечные батареи, контроллер заряда, инвертор и аккумулятор. В дополнение к этим предметам вам потребуются автоматический выключатель, счетчик, разъем MC4 и предохранители. Имейте в виду, что очень важно прочитать инструкции модуля солнечной панели.

Шаг 2: Рассчитайте потребляемую мощность

Перед тем, как приступить к задаче по установке солнечных батарей, важно суммировать мощность, которую вы используете в своем доме. Это не ракетостроение. Все, что вам нужно сделать, это записать бытовую технику, которую вы используете ежедневно, включая телевизор, освещение, вентилятор и так далее. Затем добавьте время, в течение которого эти приборы работают в течение дня. Просмотрите таблицу характеристик ваших бытовых электроприборов, чтобы проверить продолжительность их использования или время работы, а также их номинальную мощность.

Теперь рассчитайте «Ватт-час», умножив время работы устройства на его номинальную мощность. Выполните этот шаг для каждого электрического устройства, затем просуммируйте отдельные значения ватт-часов, чтобы получить общую сумму. Вы также можете упростить этот расчет, используя онлайн-калькулятор автономной нагрузки.

Шаг 3. Выберите и зарядите аккумулятор

Основной недостаток солнечной энергии заключается в том, что она не обеспечивает электричество, когда солнце садится. Однако вы можете легко решить эту проблему, используя аккумулятор. Свинцово-кислотный или литий-ионный аккумулятор накапливает солнечную энергию, вырабатываемую в дневное время, и разряжает ее ночью. Это обеспечивает стабильную подачу энергии при условии, что вы выбрали оптимальную емкость аккумуляторной батареи. Вам понадобится контроллер питания для контроля зарядки аккумулятора. Они располагаются между панелями и аккумулятором. Такие контроллеры обычно оснащены небольшим светодиодным индикатором, который сообщает о состоянии зарядки аккумулятора и регулирует мощность, поступающую в аккумулятор.

Шаг 4: Настройте инвертор

Солнечные батареи производят электричество в виде постоянного тока (DC), но электроприборы используют энергию в виде переменного тока (AC). Инвертор — это устройство, которое экономит день, позволяя вам использовать электрические устройства без использования адаптеров. Инверторы бывают различной мощности и типов, включая прямоугольные, модифицированные синусоидальные и чистые синусоидальные инверторы. Прямоугольные волны подходят не для всех устройств, а выход модифицированной синусоиды не подходит для некоторых устройств, таких как холодильник. Это делает инвертор с чистой синусоидой лучшим выбором для вашей солнечной системы.

Шаг 5: Закрепите солнечные панели на крыше

Когда батарея, контроллер и инверторы готовы, нужно приступить к монтажу солнечных панелей. Выберите лучшее место для панелей на крыше или на открытом грунте, куда беспрепятственно поступает солнечное излучение. Вы можете сделать монтажную стойку самостоятельно или приобрести ее на рынке. Наклон монтажной стойки должен быть почти равен углу широты вашего местонахождения. Правильная настройка солнечных панелей имеет решающее значение для их эксплуатации и технического обслуживания. Следовательно, важно следить за тем, чтобы панели были обращены к солнцу в течение дня.

На последнем этапе этого шага подключите солнечные батареи. Вы можете проследить небольшую распределительную коробку на задней панели солнечной панели. Распределительная коробка имеет отрицательные и положительные знаки полярности. В крупногабаритной панели распределительная коробка также имеет клеммные провода с разъемом MC4. Однако вам придется самостоятельно выравнивать распределительную коробку с внешними проводами, если вы используете небольшие солнечные батареи. Используйте черный и красный провода для подключения к отрицательной и положительной клемме соответственно.

Шаг 6: Подключите солнечные панели к аккумулятору

Вам нужно соединить солнечные батареи с аккумулятором. В некоторых фотоэлектрических системах они идут в паре, поэтому вам не нужно прилагать дополнительные усилия. В случаях, которые не даны как единое целое, нужно выполнить последовательное и параллельное соединения. Вы можете выполнить последовательное соединение, соединив положительную клемму одного устройства с отрицательной клеммой другого устройства. Для параллельного соединения вам необходимо соединить минусовую клемму одного устройства с минусовой клеммой другого устройства и так далее.

Шаг 7: Установка подставок для инвертора и аккумулятора

Ваша домашняя солнечная установка будет неполной без подставок для аккумулятора и инвертора. Опять же, у вас есть возможность построить трибуны или получить их. Как только выделенные места для инвертора и аккумулятора будут готовы, можно приступать к проводке. Начните с подключения контроллера. Первое соединение слева предназначено для подключения контроллера к солнечным панелям. Второе соединение предназначено для сопряжения аккумулятора с контроллером. Последнее соединение предназначено для подключения контроллера к прямому соединению нагрузки постоянного тока.

Для подключения солнечной панели к контроллеру заряда вам понадобится отдельный разъем, называемый разъемом MC4. Как только контроллер подключен к аккумулятору, его светодиоды должны загореться. Точно так же вам нужно будет соединить клемму инвертора с клеммой аккумулятора.

Посмотрите это видео, чтобы получить дополнительные инструкции по установке солнечной панели —

Следуя этим шагам, вы сможете установить солнечную электростанцию ​​у себя дома. Высокие затраты на его установку можно окупить позже, поскольку солнечная энергия является не только экологически чистой, но и рентабельной инвестицией.

Биография автора

Алисия Гордан — технический наркоман и писатель-фрилансер, которая любит читать и писать статьи о здравоохранении, технологиях, фитнесе и образе жизни. Вы можете найти ее в Твиттере: @meetalycia

Шаг за шагом – ShopSolarKits.com

Содержание

• Шаг 1: Составьте план
• Шаг 2. Создание солнечной системы своими руками
• Шаг 3. Приобретение материалов
• Шаг 4. Установка солнечной системы своими руками
• Шаг 5. Наслаждайтесь солнечной энергией

Вы заинтересованы в установке собственной солнечной панели? Большой! Мы здесь, чтобы помочь. Мы создали это краткое руководство по основам изготовления солнечных батарей своими руками, чтобы помочь вам перейти на солнечную энергию!

Шаг 1. Составьте план

Сделайте глубокий вдох, пришло время спланировать солнечную систему своими руками. Для чего вам электричество? Первый шаг к любой установке солнечной панели своими руками — 9.0099 расчет потребности в электроэнергии . Для домашних солнечных панелей, подключенных к сети, взгляните на свои счета за электроэнергию. Вы можете спроектировать свою систему так, чтобы она соответствовала вашему среднемесячному потреблению киловатт-часов. Если вы строите автономную систему солнечных батарей для своей каюты, лодки, фургона или RV, не стесняйтесь использовать наш автономный калькулятор солнечной нагрузки. Также рассмотрите возможность проверить другой блог — Подходит ли моя крыша для солнечной энергии?

Как только вы узнаете, сколько солнечной энергии вам понадобится, следующим шагом будет выбор конкретных компонентов для установки солнечной панели своими руками.

Компоненты, которые вам понадобятся:

• Панель солнечных батарей
• Инвертор
• Проводка/кабели и разъемы
• Монтажные материалы

Детали, которые могут вам понадобиться:

• Сетевой дозатор (для сетевых систем)
• Контроллер батареи и заряда (для автономных или гибридных систем)
• Защитный материал (например, защита от насекомых)

Если вы строите сетевую солнечную систему, вам понадобится сетевая измерительная коробка (обычно предоставляется вашей коммунальной службой), чтобы подавать электроэнергию обратно в сеть. Если вы устанавливаете самодельную автономную систему солнечных панелей или систему с резервным хранилищем, вам понадобится аккумуляторная батарея для солнечной батареи и контроллер заряда.

Например, предположим, что вы строите автономную систему «сделай сам» для обеспечения примерно 720 ватт-часов (Втч) в день.

Выбор солнечных панелей

 Предполагая 4 часа идеального солнечного света в день, общая мощность ваших солнечных панелей должна составлять около 180 Вт (720 Втч/4 часа = 180 Вт). Оставляя немного места для маневра, 200-ваттная солнечная панель (или две 100-ваттные солнечные панели) идеально подходят.

Выбор аккумулятора

Большинство небольших солнечных систем имеют аккумуляторы с номинальным напряжением 12 В или 24 В. Выбор емкости для вашей батареи в значительной степени зависит от вашего бюджета, поэтому для этой базовой установки солнечной панели своими руками мы рекомендуем батарею солнечной панели 12 В на 100 ампер-час (Ач).

Выбор контроллера заряда

Для любой самодельной системы солнечных батарей с резервным питанием выбор контроллера заряда с ШИМ вместо MPPT будет менее эффективным, но более рентабельным. Чтобы рассчитать правильный размер для вашего контроллера заряда, просто разделите мощность солнечной батареи на напряжение батареи. Опять же, оставляя место для ошибки, в этом случае контроллер заряда на 20 А будет работать хорошо (200 Вт / 12 В = ~ 17 А).

Выбор инвертора

Размер ваших инверторов солнечной энергии в значительной степени зависит от количества энергии, которое вы планируете использовать за один раз. Допустим, вы планируете заряжать свой телефон (6 Вт) и ноутбук (60 Вт), используя небольшой телевизор (200 Вт), вентилятор (100 Вт) и несколько светодиодных ламп (40 Вт). Суммарная мощность этих элементов составляет чуть более 400 Вт. Таким образом, инвертор мощностью 500 Вт будет работать хорошо.

Разные детали

Помимо основных компонентов вашей солнечной системы, вам нужно будет смонтировать каждую часть и проложить провода между солнечными панелями, контроллером заряда, батареей и инвертором. Дважды проверьте при покупке материалов, чтобы убедиться, что эти детали включены в вашу покупку или вам придется покупать их отдельно.

Шаг 3. Приобретение материалов

Теперь, когда у вас подготовлен список покупок, пришло время приобрести компоненты для вашей системы солнечной энергии, сделанной своими руками. Вы можете купить все детали по отдельности или приобрести комплект солнечной панели. Здесь вы можете обнаружить, что замена инвертора, аккумулятора и контроллера заряда для автономной солнечной системы своими руками может быть проще или дешевле.

Шаг 4. Установка солнечной системы своими руками

На пороге стоит гигантская коробка, а это значит, что пришло время установить солнечную панель своими руками. Всегда помните об осторожности, так как электричество может быть довольно опасным.

Установка солнечных панелей

Для установки солнечных панелей на крыше доступны различные варианты стеллажей. Если на вашей крыше недостаточно полезного пространства, рассмотрите возможность установки наземной системы. Для одно- или двухпанельных систем, как в нашем примере выше, подойдут простые варианты, такие как ввинчивание в z-образные скобы.

Установка других компонентов

Где бы вы ни устанавливали систему, лучше всего расположить компоненты близко друг к другу, чтобы избежать возможных потерь мощности и свести к минимуму возможность повреждения. Большинство частей системы солнечных панелей, сделанных своими руками, имеют предварительно просверленные отверстия для облегчения монтажа. Убедитесь, что ваш контроллер заряда находится на видном месте, так как вы захотите контролировать потребление солнечной энергии. Вы также захотите получить доступ к инвертору, чтобы подключить электронику, хотя важно, чтобы держите инвертор в безопасном месте , так как во время работы он выделяет тепло.

Электропроводка вашей системы

Большинство солнечных панелей указывают размер провода, который лучше всего использовать. Если вы не уверены, вот полезный калькулятор для определения размера провода. Если у вас несколько солнечных панелей, вам нужно будет соединить их либо последовательно, либо параллельно.
