Клеммник или скрутка. Что лучше для соединения

скрутка или клемма

Содержание

  1. Как лучше соединить провода?
  2. Типы соединений проводов
  3. Достоинства соеденительных клемм Wago
  4. Некоторые разновидности клемм Wago
  5. Материалы, которые применяется при изготовлении клемм Wago
  6.  Винтовые клеммные соединения
  7. Соединительные изолирующие зажимы (СИЗ)
  8. Скрутка проводников
  9. Клеммная колодка
  10. Силовой провод для электроплиты
  11. Пайка и сварка проводников

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т. п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

  • «Современные способы соединения проводов«
  • «Соединение проводов  в распределительной коробке? СХЕМЫ»
  • «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

  • универсальные, снабженные натяжной пружиной;

универсальный зажим

  • специализированные плоско-пружинные клеммы.

плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

  • 1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

wago серия 773

  • 2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

wago серии 273

  • 3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

wago серии 224

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

 Винтовые клеммные соединения

винтовые клемники

Соединительные изолирующие зажимы (СИЗ)

Скрутка проводников

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Клеммная колодка

клеммная колодка

Силовой провод для электроплиты

клемная колодка для электроплиты

Пайка и сварка проводников

скрутка, пайка, сварка проводников

Оцените качество статьи:

как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье — все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

[stextbox id=»alert»]Работы по соединению кабелей должны производиться с соблюдением техники безопасности. [/stextbox]

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

[stextbox id=»alert»] Напряжение подключаемых приборов должно быть до 380 Вольт. [/stextbox]

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

[stextbox id=»alert»]Использовать только соединение скруткой по правилам ПУЭ запрещено. [/stextbox]

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

[stextbox id=»info»]Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы. [/stextbox]

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

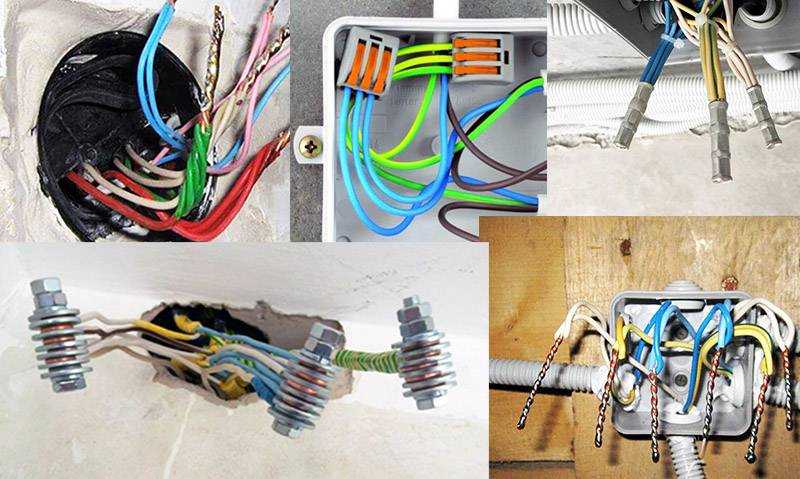

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

электрика — Какие законные основания связаны с монтажом разъемов для сращивания проводов?

Установка разъема для сращивания проводов превращает его в клеммную колодку тыквы

Мы это знаем по определению согласно ZMVV. GuideInfo:

Соединители для сращивания проводов обеспечивают соединение между двумя или более проводниками посредством механического давления и не предназначены для стационарной установки. Они плавающие, например, накручиваемый разъем в розетке.

, устройство, указанное в UL 486A-B-C в качестве соединителя для сращивания проводов, предназначено для свободного плавания в коробке, , а не , закрепленного на поверхности. Однако, когда мы монтируем такую ​​штуку в коробку, она обеспечивает набор проводных клемм, при этом монтажные средства становятся опорным блоком для упомянутого набора проводных клемм. По определению согласно XCFR2.GuideInfo:

Эта категория включает сборки проводных клемм и опорных блоков, предназначенных для обеспечения средств соединения проводки. В этих клеммных колодках могут использоваться клеммные соединители, винты для скрепления проводов, быстроразъемные клеммы и аналогичные клеммы с фрикционной посадкой, которые предназначены для заводской и/или полевой проводки.

, теперь у нас есть клеммная колодка , которая согласно UL 1059 не предназначена для установки на месте, так как пути утечки и воздушные зазоры (промежутки) и номинальные токи короткого замыкания на клеммных колодках должны быть дополнительно оценены UL в конечное приложение. Кроме того, это не может быть блок распределения питания , входящий в список UL 1953, поскольку согласно QPQS.GuideInfo:

Блок распределения питания состоит из одного или нескольких соединителей клеммных проводов, установленных на изолирующей основе. Каждый соединитель имеет положения для одного или нескольких входящих проводников и нескольких ответвлений. Ответвительный проводник имеет тот же или меньший размер, что и входной проводник. Соединители могут иметь вставную конструкцию, не требующую заделки подводящего проводника.

, отдельные соединительные средства в блоке распределения питания считаются соединителями клеммных проводов , которые определены ZMVV. GuideInfo:

Клеммные соединители обеспечивают соединение одного или нескольких проводников с клеммной колодкой или шпилькой или с любым подобным устройством посредством механического давления. Они фиксируются в положении.

должны быть взаимоисключающими из разъемов для сращивания проводов.

Что

может вы используете клеммную колодку для? Цепи управления , вот что!

Итак, если вы не можете установить клеммную колодку в цепь питания на месте, то для чего они нужны? Ответ, как выясняется, таков: цепей управления , подпадающих под действие статьи 725 NEC. Во-первых, средства подключения проводов , обычно , должны быть просто идентифицированы , а не перечислены , согласно NEC 110.14:

110.14 Электрические соединения. Из-за различных характеристик разнородных металлов такие устройства, как терминал давления или
соединители для сращивания под давлением и наконечники для пайки должны быть идентифицированы по материалу проводника и должны быть надлежащим образом
установлен и используется.

Это само по себе не запрещает нам использовать клеммные колодки для электропроводки. То, что запрещает использование , является требованием , перечисляющим для блоков распределения питания, найденным в NEC 314.28 (E) (1) (с аналогичной формулировкой в ​​NEC 376.56 (B) (1)):

(1) Установка. Силовые распределительные блоки, установленные в коробки
должны быть перечислены. Блоки распределения питания, установленные на линии
сторона сервисного оборудования должна быть указана и помечена как «пригодна для использования на стороне линии сервисного оборудования» или эквивалентной.

Однако в статье 725 указывается, что , а не , статья 314 применима (подробности см. в 725.3) к цепям управления, поэтому требования 314.28(E) к блокам распределения питания не применяются с самого начала к цепям управления.

Но надежда еще есть!

Если кто-то хочет соединить провода сети 14-10AWG в массовом порядке с аккуратным способом, не прибегая к довольно ненужной массе блоков распределения питания, все же есть вариант на столе. Некоторые производители делают закрытая клеммная колодка сборки, состоящие из клеммной колодки, признанной UL 1059, клеммы которой считаются «пригодными для полевой проводки», которая монтируется на заводе в пластиковый или металлический корпус (распределительную коробку). Затем эта сборка внесена в список UL (как тривиальная панель управления UL 508A) как сборка , что означает, что ее можно использовать для проводки полевой сети, не беспокоясь о точных утверждениях самой клеммной колодки.

Кроме того, хотя эти коробки не поставляются с заземляющими шинами по умолчанию, в такой корпус можно добавить заземляющую шину, указанную в UL 467 (например, Penn-Union NA-414), чтобы обеспечить центральную точку заземления, тем самым экономя клеммы клеммной колодки для токонесущих проводников (горячих и нейтральных), согласно Исключению из NEC 314.28(E):

Исключение: клеммные колодки заземления оборудования должны
корпуса меньшего размера.

Наконец, если вы не можете найти подходящую сборку в сборе или на складе, вы можете попросить местный магазин промышленных панелей управления с соответствующими сертификатами изготовить такую ​​вещь для вас и получить одобрение в соответствии с их списком UL 508A, хотя и за дополнительную плату. незначительная стоимость по сравнению со сборным блоком.

Электрическая проводка/заземление – непрерывность через металлическую распределительную коробку?

Вопрос по заземлению в металлической распределительной коробке.

У меня есть стальная распределительная коробка 4×4, в которую входят 4 кабеля. 1 кабель входит от главной панели, 3 отдельных кабеля выходят на 3 отдельные розетки, всего 4 кабеля в коробке. Все кабели 14/2 NM-B.

У меня есть несколько 4-портовых разъемов Ideal In-Sure, которые я использую для различных подключений. (http://www.homedepot.com/p/Ideal-34-Yellow-In-Sure-4-Port-Connector-100-Pack-30-1034P/202894312) Они отлично подойдут для 4 белых проводов и 4 черных провода, но поскольку мне нужно заземлить коробку, у меня всего 5 заземляющих проводов, которые мне нужно подключить (4 заземляющих провода, идущих в коробку, плюс провод, прикрепленный к заземляющему винту коробки).

Итак, , мой вопрос таков: : Могу ли я заземлить один из заземляющих проводов на коробку через заземляющий зажим (которых у меня есть несколько), а затем подключить остальные 4 провода через разъем In-Sure? Достаточно ли этого для сохранения преемственности? Удовлетворяет ли он требованиям NEC?

Заземляющий провод от розетки -> зажим заземления -> корпус распределительной коробки -> винт заземления коробки -> (короткий) заземляющий провод -> разъем In-Sure -> задняя панель

Распределительная коробка находится не в том месте, где ржавчина должна быть проблемой. И, конечно же, заземляющий провод, который я прикреплю к заземляющему зажиму, будет , а не , и это будет тот, который идет от заземляющего винта коробки.

[Я знаю, что есть другие способы правильно заземлить все, но… ну, я думаю, мне просто любопытно, будет ли это соответствовать коду. Если нет, то я, вероятно, просто скручу все 5 проводов в гайку. Мне просто не нравится тот факт, что я не могу видеть качество соединения внутри гайки, и у меня возникают подозрения, когда проводов больше 3.
