Снятие показаний счетчика электроэнергии с трансформаторами тока: Как считать показания счетчика электроэнергии с трансформаторами тока: инструкция

Коэффициент трансформации счетчика электроэнергии — что это такое?

Данный коэффициент — это характеристика, показывающая достоверность показаний прибора-измерителя. Этот показатель определяет степень работоспособности станции трансформаторов тока. Коэффициент трансформации (КТ) счетчика электроэнергии — один из значимых показателей, позволяющий вести правильный учет расхода электроэнергии. Разберемся подробнее в этом вопросе.

Понятие о коэффициенте трансформации

Для произведения рационального контроля электроэнергии на крупных объектах используется специальное оборудование, снижающее мощность на выходах электросчетчика. Данные устройства не соединены напрямую с электросетью здания, что обозначает невозможность прямого включения высоковольтного напряжения к общей электросети. Отсюда следует, чтобы минимизировать возникновение неисправностей надо уменьшать мощность с помощью трансформаторного оборудования. В таком случае электросчетчики зафиксируют нагрузку, сниженную в десятки раз. Полученные таким образом результаты и будут КТ, а, чтобы определить настоящий расход электричества, следует умножить показания электросчетчика на используемый расчетный коэффициент.

Как выбрать трансформатор тока по коэффициенту трансформации? ↑

При выборе такого типа трансформаторных устройств существует ряд определенных ограничений и правил установки дополнительного оборудования. Так, например, установка трансформатора тока, который имеет завышенный Кт, не желательна. При повышенном коэффициенте допускается установка приборов учета непосредственно на приемном вводе. Если же речь о силовых приборах трансформации, то счетчики следует монтировать со стороны напряжения с самым низким значением.

Сегодня на рынке самыми популярными являются именно трансформаторы с одним КТ, так как этот показатель у устройства гарантированно не меняется на протяжении всего времени эксплуатации.

Инженерный имеет все необходимые инструменты для качественного проведения испытания машин постоянного тока, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания машин постоянного тока или задать вопрос, звоните по телефону.

Формула для определения коэффициента трансформации

Из соотношения видно, как отличаются входные показания напряжения и тока от выходных. При значениях больше единицы, проводятся мероприятия по снижению напряжения, при меньших, наоборот — повышают с помощью специальных устройств. Данные коэффициенты различаются для показания напряжения и тока. Формула расчета:

k=U1/U2=N1/N2 ≈ I2/I1,

где:

• U1 и U2 – показания напряжения на 1 и 2 обмотке;
• N1 и N2 – число витков первичной и вторичной обмотки;
• I2 и I1 – сила тока в первичной и вторичной обмотке.

Чаще всего данные показатели указаны в документах оборудования и приборов. Если документов нет, то все показатели можно определить по условным знакам на корпусах устройств. Возникает проблема, когда нужно произвести расчет КТ по экспериментальным данным. Для этого электричество пропускают через первичную обмотку электроприбора и замыкают на вторичной, а затем измеряют ток во вторичной обмотке.

Пример расчета потерь электроэнергии

Расчет потерь электроэнергии в кабеле
Посмотрите на картинке выше как выглядит расчет потерь электроэнергии в кабеле.

Щелкнув по ссылке, можно открыть пример расчета потерь электроэнергии, сделанный для 3-фазной линии ВВГнг-ls 2х(5х25) длиной 28 м, через которую подключена электроустановка нежилого помещения мощностью 32.93 квт. Исходные данные: 1. Коэффициент формы графика суточной нагрузки K — это отношение среднеквадратичной мощности к средней за данный период времени. Для жилого строения, которое эксплуатируется 24 часа в сутки, коэффициент формы нужно выбрать равным 1.1. 2. Число часов работы линии за расчетный период, T, час. Здесь все понятно. Если имеется в виду жилое помещение, а считаем за месяц, берем 24 часа 30 дней в месяце, т. е. 720 часов. 3. Средняя активная нагрузка в линии за расчетный период, P, кВт. В нашем примере 32,93 квт. 4. Линейное напряжение, U, кВ. При однофазном подключении 0,22 кв, при трехфазном 0,38 кв. 5. Длина линии, l, м. В нашем конкретном случае длина кабеля от границы балансовой принадлежности до счетчика 28 м. 6. Активное сопротивление проводника, ρ, Ом·мм2/м. Для меди 0,0172, для алюминия 0,027. 7. Cечение жилы, s, мм2. У нас 25, да еще с учетом того факта, что два кабеля проложены и подключены параллельно. 8. Средневзвешенное значение коэффициента реактивной мощности узла нагрузки при известных значениях потребляемых активной и реактивной мощностях определяется. При расчете берем расчетную величину из схемы или проекта. У нас 0,92.

Расчеты 1. Среднее значение тока за расчетный период, А. Вычисляем исходя из расчетной мощности, напряжения в линии, коэффициента мощности по формуле для 3 фазного случая.

Формула для расчета тока, зная напряжение, мощность для 3 фаз

2. Активное сопротивление линии за расчетный период, Ом

Формула для расчета активного сопротивления проводника, зная длину, сечение, удельное сопротивление

3. Потери электроэнергии в линии за расчетный период, кВт·ч

3 учитывает 3 фазы.

4. Отношение потери электроэнергии в линии за расчетный период к общему расходу электроэнергии, %.

Формула для расчета потерь электроэнергии в процентах

Расчет потерь электроэнергии в трансформаторе Если на балансе абонента находится трансформатор и счетчик размещен в его РУ-0,4 кВ, результат расчета должен учитывать потери мощности в трансформаторе.

Индукционные счетчики

Приборы первого типа в своем составе имеют две катушки, одна из них ограничивает переменный ток, исключая неточности и образуя магнитное поле. Вторая — образует переменный ток. К плюсам этих счетчиков можно отнести их высокую работоспособность, простая конструкция. Несмотря на перепады напряжения, такие счетчики прослужат очень долго. Индукционные устройства достаточно габаритны, но имеют доступную цену. Даже несмотря на распространенность такие счетчики энергоемкими и низкой точности.

Расчет показаний счетчика непрямого подключения

ТТ устанавливаются в сети, потребляющие сотни киловатт эл энергии. Принцип работы такого преобразователя основан на снижении величины электротока до значения, позволяющего подключить через него стандартный электросчетчик. Например, счетчик на 5 А, в сети 150 А, ТТ должен снизить показатель в 30 раз, то есть, коэффициент трансформации, используемый при подсчете расхода, тоже 30.

Как считать показания счетчика с трансформатором тока? Нужно их просто считать и отнять показатель, считанный в начале расчетного периода.

Потом полученная цифра умножается на коэффициент трансформации, указанный в технической документации или акте поставщика электроэнергии, рассчитанный самостоятельно. Это и есть ответ на вопрос, как рассчитать электроэнергию с трансформаторами тока.

Электронные приборы учета

Данные счетчики достаточно дорогостоящи, однако цена оправдывает качество. Эти устройства имеют высокий класс точности, что сводит погрешности показаний к минимуму. У данных устройств есть функция многотарифности. Принцип действия такого счетчика основан на том, что он трансформирует сигнал в цифровой код, который затем расшифровывается микроконтроллером. Затем данные выводятся на дисплей. Такие счетчики имеют возможность вести учет в нескольких направлениях, они намного компактнее и занимают меньше места. К отрицательным качествам следует отнести гиперчувствительность к скачкам напряжения, а также такие счетчики непригодны для ремонта.

Электронные или индукционные

Специалисты в области электротехники отмечают, что на сегодняшний день потребители отдают предпочтение электронным видам считывающих устройств, поскольку у них класс точности ниже, чем у индукционных устройств. Коэффициент трансформации счетчика влияет на точность конечных показаний. В среднем у индукционных образцов класс точности равен 2.5, тогда как у электронных – 2.0. Это означает, что погрешность показаний в результате работы электрического считывающего устройства электронного типа составляет до 2%, а у индукционного – 2,5%.

Именно по этой причине на данный момент чаще устанавливается электронное оборудование, так как оно позволяет больше сэкономить, получая показании точней. Специалисты настоятельно не рекомендуют устанавливать оборудование с завышенным значением коэффициента трансформации. В современной электротехнике принято использовать трансформаторы со статичным КТ, который гарантированно не будет изменяться при эксплуатации.

К таким электрическим счетчикам можно отнести Меркурий-230. Меркурий-230 производится на территории России и считается одним из лучших образцов для коммерческого и частного использования. Меркурий-230 может изготавливаться для одно- и друхтарифного плана. Обычно модель Меркурий-230 поддерживает трехфазную электрическую сеть. В среднем для Меркуия-230 гарантийный срок составляет 25 лет, что является оптимальным выбором при учете качества и цены. Меркурий-230 полностью соответствует ГОСТ стандартам.

Меркурий-230 имеет хороший класс точности и стабильно работает при значительных изменениях температуры в окружающей среде в течение всего срока эксплуатации устройства. Меркурий-230 позволяет обеспечить точное измерение текущих параметров электрической сети – частоту, коэффициент мощности, текущее значение фазного тока, напряжение.

Тарификатор Меркурия-230 позволяет одновременно учитывать показания по 4 тарифам в 16 временных зонах суток, а также для четырех типов дня. Меркурий-230 может учитывать активную электроэнергию прямого направления и полной ее мощности по фазам, сумме значений фаз с определением направления вектора полной мощности.

Расчет коэффициента спроса на щит

Расчет коэффициента спроса на щит будем выполняют в два этапа:

1. Определение коэффициентов спросов для разных типов потребителей;
2. Определение коэффициента спроса на щит.

Однако, технически для этого в расчетной таблице DDECAD потребуется выполнить три шага:

1. Определение коэффициентов спросов для разных типов потребителей;
2. Определение коэффициента спроса на щит;
3. Указание коэффициентов спроса на щит и на группы.

2.1. Расчет коэффициента спроса сети освещения

Расчет коэффициента спроса для расчета питающей, распределительной сети и вводов в здания для рабочего освещения выполняются в соответствии с требованиям п.6.13 СП 31‑110‑2003 по Таблице 6.5.

Коэффициент спроса для расчета групповой сети рабочего освещения, распределительных и групповых сетей аварийного освещения принимают равным единице в соответствии с п.6.14 СП 31-110-2003.

Установленная мощность светильников рабочего освещения Pуст осв. = 7,4 кВт. Принимаем, что рассматриваемый офис относится к зданиями типа 3 по Таблице 6.5 СП 31-110-2003. В таблице данная мощность отсутствует, поэтому, в соответствии с примечанием к таблице, определяем коэффициент спроса при помощи интерполяции. Пользователи DDECAD могут легко и быстро определить коэффициент спроса при помощи встроенного в программу расчета. Получаем Kс осв. = 0,976.

2.2. Расчет коэффициента спроса розеточной сети

Расчет коэффициента спроса розеточной сети выполняют в соответствии с п. 6.16 СП 31-110-2003 и Таблице 6.6. Получаем Кс роз. = 0,2.

2.3. Расчет коэффициента спроса сети питания компьютеров

Коэффициент спроса для сети питания компьютеров выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.9 Таблицы 6.7 для числа компьютеров более 5 получаем Кс ком. = 0,4.

2.4. Расчет коэффициента спроса сети питания множительной техники

Коэффициент спроса для сети питания множительной техники выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.12 Таблицы 6.7 для числа копиров менее 3 получаем Кс множ. = 0,4.

2.5. Расчет коэффициента спроса технологического оборудования

Коэффициент спроса для сети питания кухонного оборудования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. Примем, в общем случае, что кухонное оборудование является технологическим оборудование пищеблока общественного здания. По п.1 Таблицы 6.7 коэффициент спроса следует принять по Таблице 6.8 и п.6.21 СП 31-110-2003. Получаем Кс кух. = 0,8.

Если технологическое оборудование пищеприготовления не является оборудование пищеблока общественного здания, а находится в помещении приёма пищи небольшого офиса, то коэффициент спроса следует принимать как для розеточной сети в соответствии.

2.6. Расчет коэффициента спроса оборудования кондиционирования

Коэффициент спроса для сети питания оборудования кондиционирования выполняют в соответствии с п.6.19 СП 31-110-2003 и Таблице 6.7. По п.5 Таблицы 6.7 коэффициент спроса следует принять по поз.1 Таблицы 6.9 СП 31-110-2003. Получаем Кс конд. = 0,78.

2.7. Вычисление коэффициента спроса щита

Вычисление коэффициента спроса щита будет происходить в два этапа.

2.7.1. Определение коэффициента спроса на щит

Вносим выбранные коэффициенты спроса для каждого типа нагрузки в столбик «Коэфф. спроса», столбик «D» в Excel. Получается, что мы устанавливаем коэффициенты спроса для групповой сети. Это неверно, но это промежуточный этап, в следующем шаге мы это откорректируем.

2.7.1. Указание коэффициента спроса на щит и на группы

После внесения коэффициентов на предыдущем шаге в нижней строке мы получаем рассчитанный итоговый коэффициент спроса на щит в столбике «Коэфф. спроса», столбик «D» в Excel.

Следующим шагом мы вносим это значение в ячейку столбика «Kс на щит», столбик «N» в Excel. После этого возвращаем групповые коэффициенты спроса в исходное значение, равное единице.

что это такое и как его установить

На крупных зданиях и объектах устанавливают специальные механизмы контроля электричества, которые рассчитаны на объемные показатели токов (свыше 100А). Поэтому есть необходимость установки понижающих трансформаторов. Для корректного снятия показаний со всех устройств нужен расчетный коэффициент учета электроэнергии.

Содержание

1. Что такое коэффициент трансформации
2. Формула для определения КТ
3. Разновидности приборов учета электроэнергии
4. Механические или индукционные приборы учета
5. Электронные приборы учета
6. Гибридные приборы учета
7. Полезные рекомендации

Что такое коэффициент трансформации

Коэффициент может быть указан на специальной бирке, размещенной на корпусе счетчика или клеммной крышке

Коэффициент трансформации счетчика электроэнергии – это параметр технического назначения, который определяет точность показаний устройств учета потребляемой энергии.

Электросчетчики крупных объектов (промышленных, торговых, иных) не подключаются к общедомовой сети напрямую, потому что классические приборы не дают нужного уровня напряжения. Чтобы снизить вероятность поломки, необходимо снижать данные мощности на вход через установленные трансформаторы.

Расчетный коэффициент учета электроэнергии – это показатель, отражающий соотношение силы тока и данных счетчиков. При большом объеме потребляемого электричества приборы не отражают действительного количества, поэтому применяется дополнительный расчет. Цифра коэффициента – выше единицы на несколько пунктов. При умножении получается значение фактически потребленной электроэнергии.

Еще один момент – уровень  трансформатора по погрешности. Счетчики энергии соответствуют 0,5 или 0,2. Чем выше значение, тем менее точные данные показывают устройства.

Формула для определения КТ

Расчет показаний электросчетчика с трансформаторами тока и соответствующими коэффициентами производится по определенной формуле. Результат отражает необходимое масштабирование – повышение или понижение данных. Другими словами – трансформатор изменяет уровень напряжения и показывает колебания в цифрах.

Чтобы понять, как правильно считать показания счетчика электроэнергии с трансформаторами тока, стоит разобраться с используемой формулой. В большинстве случае коэффициент трансформации шифруют английскими буквами k и n (другие символы встречаются реже). Если обозначение на трансформаторе k ˂ 1, значит, устройство работает на повышение, если k ˃ 1 – на понижение.

Общая формула следующая:

где: U1 – уровень напряжения на входе, U2 – уровень на выходе, N1 – первичная обмотка (число витков), N2 – вторичная обмотка (число витков).

Данная формула используется, если можно пренебречь показателями потерь в обмотках. В ином случае прибегают к следующим расчетам:

где: R1и R2 – данные по сопротивлению первичной и вторичной обмоток соответственно, I1 и I2 – уровень силы электроэнергии на соответствующих витках.

Для крупных объектов формулы могут быть сложнее указанных, чтобы расчеты учитывали все нюансы и детали потребления электроэнергии.

Коэффициент трансформации (учета) электросчетчика – это величина, на которую умножают показатели счетчиков, чтобы получить более корректные данные. Например, для домашних сетей – 20 единиц. Если использовать коэффициент и цифры с экрана счетчика, можно получить количество реально потребленной энергии.

Разновидности приборов учета электроэнергии

Устройства для подсчета электроэнергии – это многофункциональные механизмы, которые могут отражать текущее положение данных, сохранять и передавать важную информацию. На сегодняшний день используют три разных варианта счетных механизмов.

Механические или индукционные приборы учета

Однофазные индукционные счетчики электроэнергии

Классический тип устройств, который встречается чаще всего. Конструкция состоит из двух обычных катушек. Одна из них ограничивает данные переменного напряжения, предотвращая искажения и получая электрический ток. Вторая преобразует поток переменного напряжения.

Основные плюсы – простота в эксплуатации, долговечность устройств. Срок службы счетчиков подобного типа высокий, а стоимость – низкая. Минус – габариты механизма.

Механические приборы имеют большую погрешность, которая сильно заметна при использовании в сетях с невысоким напряжением.

Электронные приборы учета

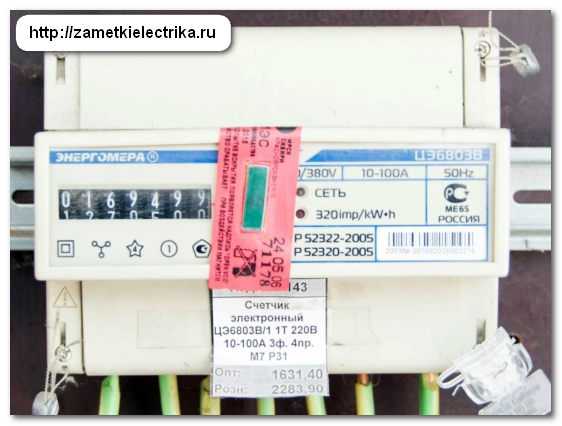

Модульный трехфазный электронный электросчетчик

Устройства имеют более высокий уровень точности в подсчетах, но и цена их выше. Дополнительный плюс – возможность функционировать в нескольких режимах (например, утро и ночь, двух- и трехтарифные приборы).

Электронные счетчики преобразуют входящие аналоговые показатели в специальную цифровую кодировку, которые в свою очередь преобразуются небольшим микроконтроллером. Полученные данные можно увидеть на дисплее. Такие приборы стараются устанавливать все чаще, заменяя устаревшие механические модели.

Другие преимущества – компактный размер, возможность дистанционного контроля.

Гибридные приборы учета

Гибридный электросчетчик

Являются средним вариантом между счетчика электронного и механического типа работы. С одной стороны – устройства оснащают цифровым дисплеем для удобства. С другой – используют классический индукционный способ получения и обработки данных.

Гибридные устройства устанавливают редко, предпочитая аналоговые или электронные механизмы.

Полезные рекомендации

Электросчетчики позволяют посмотреть количество потребляемой энергии, чтобы адекватно оценить расход и посчитать итоговую оплату. Устройства различаются по классу точности, мощности, степени допустимой погрешности. Чтобы получить точные данные, снимают показания, с помощью коэффициента и калькулятора вычисляют фактическое потребление.

Для жилых домов в городской зоне и поселках используют небольшие устройства – однофазные счетчики (например, Меркурий 230 ART-03 CN, производство г. Москва) или многотарифные приборы, подходящие для сети в 220 Вольт или 120 Ампер.

Важно, чтобы каждое новое устройство имело пломбу проверки государственного образца. Без этого показания электросчетчика не будут считаться достоверными, и приниматься контролирующими органами. Выбирать подходящий счетчик и высчитывать фактические показатели можно самостоятельно или через контролеров.

CT и PT — Learn Metering

CT, или трансформаторы тока, и PT, или трансформаторы напряжения используются в измерениях для понижения тока и напряжения до более безопасных и управляемых уровней. Многие люди хотят знать, что такое трансформатор тока и трансформатор напряжения. Здесь я попытаюсь демистифицировать путаницу с КТ и ПТ. Я также хочу отметить одну вещь: счетчики с номиналом CT используются не только в качестве вторичного электросчетчика, но и в качестве первичного электросчетчика. Счетчики с рейтингом CT также обычно являются счетчиками потребления.

Когда ТТ и ТН используются в измерительной установке, такая установка называется трансформаторной. Некоторые люди называют счетчики, в которых используется комбинация CT PT или только CT, счетчиком с трансформатором тока. Услуги с рейтингом трансформатора работают параллельно с услугой. Это означает, что, в отличие от автономных услуг, питание клиента не прерывается при снятии счетчика. Причина, по которой они необходимы, заключается в том, что ток и/или напряжение измеряемой услуги слишком высоки. Это также зависит от политик и процедур утилиты. Например, некоторые коммунальные предприятия требуют, чтобы все, что превышает 480 В, было рассчитано на трансформатор. В то время как другие утилиты этого не делают.

Щелкните здесь, чтобы просмотреть руководство по энергоэффективности.

Кроме того, некоторые коммунальные службы вообще не используют PT в услугах 480v. Я рекомендую воздержаться от этой практики из соображений безопасности техника счетчиков или обходчиков, которым может потребоваться установить или вывести эти счетчики из эксплуатации. Прочтите здесь, почему вы должны использовать PT.

Итак, что делают компьютерные томографы? Как указывалось ранее, они служат для снижения высокого тока до безопасного управляемого уровня. Трансформаторы тока коммерческого класса рассчитаны на выдачу 5 ампер, когда сила тока в сети соответствует номинальному значению. Например, типичная установка в сети 120/208 на 400 А содержит трансформаторы тока 200:5. Когда 200 ампер проходят через первичную сторону трансформатора тока, 5 ампер выходят из вторичных клемм.

Трансформаторы тока имеют паспортные таблички и номинальные характеристики, как и любое другое электрооборудование. Наиболее важные вещи, которые следует отметить на заводской табличке, — это соотношение и рейтинговый коэффициент. Соотношение будет напечатано крупными буквами сбоку ТТ. Типичные соотношения: 200:5, 400:5, 600:5, 800:5 и так далее. Опять же, это означает, что когда заявленное значение тока в амперах проходит через первичную сторону трансформатора тока, 5 ампер протекает через вторичную сторону.

Рейтинговый коэффициент используется при определении размера ТТ, который следует использовать в конкретной установке. Некоторые КТ имеют коэффициент рейтинга 4, 3, 2 или 1,5. Это означает, что производитель заявляет, что точность ТТ превышает паспортную. Например, трансформатор тока 200:5 с номинальным коэффициентом 4 будет точно измерять ток до 800 ампер. Таким образом, если бы в этой конкретной услуге было 800 ампер, то 20 ампер выходили бы из вторичной стороны трансформатора тока и в основании счетчика. Это важно, потому что мы хотим, чтобы размер наших CT был полностью насыщенным. Это означает, что мы хотим, чтобы размер ТТ 200:5 был таким, чтобы ток, протекающий через первичную сторону, был как можно ближе к 200 А. Когда ядро ​​CT полностью насыщено, оно является наиболее точным. CT, как правило, теряют часть своей точности при более низких уровнях усиления.

Большинство современных счетчиков с трансформаторным номиналом относятся к классу 20. Это означает, что катушки тока внутри счетчика рассчитаны на непрерывный ток 20 ампер. Вы не хотите перегрузить счетчик, поместив более 20 ампер в основание измерителя, потому что вы неправильно выбрали трансформаторы тока. Например, вы не хотели бы вводить в эксплуатацию трансформаторы тока 200:5, которые, как вы знаете, будут потреблять 1000 ампер на первичной стороне. Это поместит 25 ампер в основание измерителя, превышающее номинальную мощность измерителя. Это приводит к упущенной выгоде.

Чтобы правильно выбрать ТТ, важно знать, какова будет фактическая подключенная нагрузка. Лучший способ сделать это – проконсультироваться с инженером. Если трансформаторы тока должны быть размещены в трансформаторе, монтируемом на монтажной площадке, или на опоре, и от этих трансформаторов отходит только одна линия, лучше всего выбрать размер трансформаторов тока для работы с максимальным током, на который рассчитан трансформатор. Это делает две вещи: во-первых, гарантирует, что ваши ТТ никогда не будут перегружены, и, во-вторых, это способ найти перегруженные трансформаторы.

Еще одна вещь, которую многие хотят знать, это расчет трансформатора тока. Я знаю, что я уже говорил ранее, что вы должны проконсультироваться с инженером, и вы должны, но формула, которую мы используем для расчета трансформатора тока для однофазного трансформатора:

кВА x 1000

линейное напряжение Найдите правильный размер трансформатора тока для трехфазного обслуживания, мы используем этот расчет размера трансформатора тока.

кВА x 1000

напряжение между фазами x √3

На самом деле это формула для определения максимальной мощности трансформаторов. С помощью этой информации мы можем затем определить трансформаторы тока на основе предоставленной информации.

Хватит о CT, давайте поговорим о PT. PT — это трансформаторы напряжения. Их также называют ТН или трансформаторами напряжения. Они используются для понижения напряжения до безопасного уровня, чтобы его можно было измерить. PT обычно используются в любой установке, где напряжение сети составляет 480 В или выше. Некоторые типичные PT — 2,4:1 и 4:1.

Теперь, когда мы знаем, что такое CT и PT, мы можем поговорить о множителях счетчиков. Множители счетчика используются, когда счетчики устанавливаются в трансформаторных установках. Если соотношение СТ равно 200:5, то множитель счетчика равен 40, то есть просто 200/5. Если услуга имеет как CT, так и PT, то эти два значения перемножаются, чтобы получить множитель биллинга. Например, если в услуге есть ТТ 200:5 и ТТ 2,4:1, множитель будет равен 96. Это потому, что 40 x 2,4 = 96.

Мы также многое знаем о ТТ и счетчиках благодаря теореме Блонделя. Перейдите по ссылке, чтобы узнать больше об этой теореме.

Учет энергии с использованием трансформаторов напряжения и тока — FLEX-CORE®

Отд. Морлан энд Ассошиэйтс, Инк.

Отдел продаж: +1 (614) 889-6152

Искать:

Искать:

Измерение энергии является одной из важнейших функций современных приборов учета. Предоставление точных измерений энергопотребления коммерческих зданий, промышленных предприятий и жилых домов является основой для выставления счетов коммунальными предприятиями.

Для коммерческих зданий, промышленных предприятий и заводов коммунальные службы обычно обеспечивают электрические соединения на уровне среднего напряжения, обычно на напряжении системы 15 кВ и напряжении системы 34,5 кВ. В этих случаях существует несколько подключений для измерения потребляемой мощности, включая наружные установки, где наружные трансформаторы напряжения среднего напряжения и трансформаторы тока монтируются на подвесных узлах учета или для внутренних установок, где внутренние трансформаторы напряжения среднего напряжения и трансформаторы тока монтируются в щиты ЗРУ СН.

В обоих случаях трансформаторы напряжения преобразуют систему среднего напряжения в более низкое рабочее напряжение, обычно 120 В переменного тока, что подходит для подключения к приборам учета. Трансформаторы тока обеспечивают изоляцию от системных напряжений, а вторичные клеммы обеспечивают выходы 0-5А, которые подключаются к приборам учета.

Для обеспечения правильного выставления счетов коммунальными предприятиями совместная функциональность трансформаторов напряжения и трансформаторов тока гарантирует правильное считывание показаний приборов учета, контролирующих энергопотребление в помещении потребителя.

Для наружной установки в типичной системе 15 кВ можно использовать наружный трансформатор тока модели JCK-5C и наружный трансформатор напряжения JVW-5C, поскольку эти измерительные трансформаторы обладают высокой точностью, а JCK-5C имеет измерительный класс точности 0,3B0,5 и JVW-5C класса точности 0,3WXMYZ. Эта точность соответствует требованиям к точности учета коммунальных услуг.

Внутренние трансформаторы напряжения модели PTG5 и внутренние трансформаторы тока JKM-5C, устанавливаемые в распределительных устройствах среднего напряжения, также имеют точность измерения 0,3WXMYZ и 0,3B1,8 соответственно. В распределительных устройствах среднего напряжения бывают случаи, когда трансформаторы тока оконного типа, такие как модель 780, используются во втулке автоматического выключателя. Хотя трансформаторы тока оконного типа рассчитаны только на 600 В, их можно использовать при более высоких напряжениях, если кабели полностью изолированы.

Для других коммерческих и жилых приложений, где напряжение системы находится на уровне использования, таком как 480 В переменного тока, для измерительных приложений используются трансформаторы напряжения низкого напряжения и трансформаторы тока оконного типа.
