SMD диоды-характеристики и внешний вид, установка SMD диодов

SMD диоды достаточно просты по своей структуре, тем не менее они являются неотъемлемой частью многих современных устройств. Конструкция диода данного типа такова, что представляет собой плату с поверхностно закреплённым на ней чипом. Роль чипа при этом выполняет кристалл светодиода, который и отвечает за продуцирование световых волн.

Характеристики и внешний вид

Визуально и в отношении размеров светодиоды имеют заметные различия. Есть четыре базовых категории, позволяющих дифференцировать модели между собой:

  • Габариты;
  • Цветовой диапазон;
  • Мощность;
  • Яркость.

Габариты и их влияние на свойства

В ряду светодиодных моделей наибольшей известностью пользуются: SMD 3528, SMD 5050, SMD 5630, SMD 5730. Числовой компонент в данных аббревиатурах говорит о том какого размера корпус используется, то есть: 5050 — 5,0х5,0 мм, 3528 — 3,5х2,8 мм и так далее.

Именно SMD диоды 5050 и 3528 изначально были самыми востребованными на рынке современной техники. Несоответствие по габаритам обуславливалось количеством расположившихся под корпусом кристаллов. В первом случае — три, во втором — всего один.

В отношении SMD диодов 5730 и 5630 можно сказать, что они почти идентичны друг другу. Строго говоря это могла быть одна и та же модель, но, спасибо китайскому производителю, побоявшемуся ввязываться в разбирательства с владельцами прав на изготовление диодов данного вида, у покупателя расширился выбор. Как бы то ни было, изменение размеров повлекло за собой и изменения иных характеристик.

Разница в цветовом диапазоне

По данному параметру светодиод может быть:

  • Одноцветным;
  • Двухцветным;
  • Многоцветным.

Для многоцветных зачастую характерна RGB-сборка. Это буквосочетание является комбинацией первых литер в названиях цветов: красный, зелёный, синий (в их англоязычном варианте). Данные цвета по одиночке или в определённых сочетаниях способны воспроизвести весь базовый спектр, что добавляет зрелищности при работе светодиода такой конструкции.

Цвет SMD диода значимо отражается на его цене, поскольку разные цветовые категории требуют разного объёма вложенных финансов. Например, за исключением белого в одноцветной группе наименее бюджетными будут экземпляры синего цвета. Дальнейшая градация совершенно бесхитростна: двухцветные дороже одноцветных, а многоцветные — самые дорогие.

Дополнительный момент: Для белых светодиодов (как холодного, так и тёплого волнового спектра) характерна меньшая величина светового потока. Если рассматривать действие потоков равного объёма, то можно сказать, что диод белого спектра обеспечит более высокое качество освещения.



Мощность

Изначально показания по мощности SMD диодов фиксировались только в милливаттах. Но сейчас картина совсем иная. Поскольку все характеристики SMD диода, включая данные по напряжению и току, обычно вписаны в таблицу, то как результат данные по мощности определены в виде произведения требуемых величин.

Диоды SMD 5050 имеют среднюю мощность. Ввиду этого они наиболее часто используются в качестве декоративного элемента или для внутреннего освещения.





Рисунок №1 Светоизлучающий диод 5050 SMD.

Яркость

В большинстве случаев яркость отдельно взятого SMD диода напрямую связывают с его габаритами. На деле данный параметр зависит от того, как сконструирован чип и от того насколько высок уровень допустимого тока.

Установка SMD диодов

Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.







Рисунок №2 Как правильно соединять SMD диоды

Наиболее просто устанавливаются ленты со светодиодами.  Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.

Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.

При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.

При работе со сверхъяркими SMD диодами потребуется отводящая тепло радиаторная пластина. Процесс пайки при этом следует разделить на несколько подходов по 5-10 секунд, чтобы диод не перегрелся.

Краткие сравнительные описания

SMD 3528 (1210, если считать в дюймах) является аналогом классического светодиода на 20 мА (мощность — 0,06 Вт). С момента его разработки прошло довольно много времени и ныне он изрядно уступает по силе и эффективности своим собратьям. Но, он в достаточной мере долговечен и часто применяется в лампах, светильниках и светодиодных лентах (варианты по 60, 120 и 240 диодов на метр).

Цифровой код корпуса SMD 5050 в соответствии с длиной вывода может выглядеть как «5055», либо «5060». Данная модель является комбинацией сразу трёх кристаллов категории 3528. Несмотря на общий корпус, для каждого кристалла предусмотрены индивидуальные выводы. Это способствует гибкой регуляции освещения или RGB-настройке конструкции. В светодиодных лентах таких элементов может быть 30 на один метр. Но это вариант для декоративных целей, сходный с лентами, использующими диод SMD 3528. Если количество увеличено в два раза, то это количество уже в состоянии обеспечивать направленное освещение.





Рисунок №3 вид диода SMD 3528.

SMD диоды с корпусами 3014 и 3020 — относительное новшество. По мощности они подобны 3528, но более эффективны и имеют хорошие показания по теплоотводу. Если покупать у хорошего изготовителя, то вариант однозначно хорош, но вот диоды из поставок от китайских тружеников зачастую быстро деградируют.

SMD 2835. Многие сразу заметят, что размеры аналогичны самой первой рассмотренной модели, только наоборот. На этом сходство заканчивается. Этот экземпляр куда современнее и мощность у него почти как у SMD 5050. Часто используется для лент (60 и 120 диодов/м), линеек и ламп.

Светодиоды 5630 и 5730: мощность — 0,5 Вт, чаще всего используется в лентах.

SMD 7020: весьма редок, применяется в алюминиевых линейках (по 36 диодов на полметра).

Если делать общий вывод, то более современные модели отличаются более высокой мощностью и долговечностью, кроме тех случаев, когда приходится иметь дело с грубой подделкой.

Что производят за Великой стеной?

Большая часть приборов китайского происхождения имеет в своей конструкции SMD диоды маломощной категории. Это конечно же не добавляет им надёжности и снижает доверие покупателя к такой продукции. Ввиду того, что авторитетами в данной сфере считаются компании Samsung, LG, Philips и ещё парочка надёжных изготовителей, то производители ширпотреба не стесняясь списывают «правильные» параметры с диодов от этих компаний. Как результат качество детали не соответствует заявленному и оставляет желать лучшего.

Маркировка

Корпус элементов поверхностного монтажа весьма мал и наносить на него маркировку в её стандартном виде довольно затруднительно. Поэтому существуют специальные краткие коды всего на два-три символа. Запомнить все возможные значения и сочетания достаточно трудно, в большинстве случаев придётся пользоваться специальным справочником. Обычно в таких информационных ресурсах приводится не только описание требуемой модели, но и имеются указания на подходящие аналоги.





Рисунок № 4 Таблица маркировки некоторых SMD диодов

Минус данной системы в том, что существует ряд не уникальных кодов. То есть одно и то же сочетание символов используется для обозначения совершенно различных компонентов. Определиться с ситуацией обычно помогает информация о типе корпуса.

«Фирменная» кодировка

Стремясь преодолеть путаницу, которую создаёт маркировка SMD диодов, авторитетные изготовители прибегают к использованию собственных опознавательных знаков, так например компания Philips ставит рядом с основной маркировкой строчную литеру «p». Существует ещё целый ряд подобных модификаций от различных компаний.

Если SMD диод находится в совершенно крошечных размером, то снабжают цветным кодом из одного символа. Соответственно цветовое решение при этом несёт в себе значимый пласт информации.

Ещё одна проблемная категория: перевёрнутые приборы. Обычно их маркировка содержит литеру «R». Конструкция таких SMD диодов такова, что на выводе они подобны обычным диодам перевёрнутым низом вверх. Обычно выводы SMD диодов такого типа ориентированы в сторону, близкую к корпусу устройства.

Светодиодное освещение в настоящее время наиболее актуально и экономично.  Светодиоды используются как для внутренних помещений, так и для наружного освещения. Интересные варианты можно увидеть на странице, например

  • архитектурное освещение
  • освещение зданий
  • фасадная подсветка

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

SMD Диод M7: характеристики, аналоги, модификации

M7 (SM4007) — кремниевые выпрямительные диоды общего назначения. Конструктивное исполнение – SMD-корпуса для поверхностного монтажа (MELF, SMA, SMB, SM-1, SOD-123 и др.).

Содержание

  1. Характерные особенности
  2. Предельные эксплуатационные характеристики
  3. Электрические параметры
  4. Модификации диодов типа M7 (SM4007 от различных производителей)
  5. Аналоги
  6. Отечественное производсто
  7. Зарубежное производство
  8. Графические иллюстрации характеристи

Характерные особенности

  • Предназначены для поверхностного монтажа.
  • Кристалл пассивирован стеклом.
  • Малые токи утечки (обратные токи).
  • Малое падение напряжения в открытом состоянии, значительный прямой анодный ток.
  • Эпоксидное покрытие имеет классификацию по воспламеняемости по UL 94V-0.
  • Катод обозначен цветной полосой.
  • Высокотемпературная пайка погружением до 10 сек. при температуре до 265°С.

Характеристики, представленные ниже в таблицах, определялись в следующем режиме: температура внешней среды, если не указано иное, Ta = 25°C. Однофазная сеть, частота 60 Гц, одна полуволна тока, индуктивная или резистивная нагрузка. При емкостной нагрузке значения токов необходимо уменьшить на 20%.

Предельные эксплуатационные характеристики

Характеристика, ед. измеренияОбозначениеОсобенности измеренийВеличина
Максимальное повторяющееся обратное напряжение, ВURRM1000
Максимальное среднеквадратичное обратное напряжение, ВURSM700
Максимальное блокирующее обратное напряжение постоянного тока, ВUDC1000
Максимальный среднеквадратичный прямой ток, АIF(AV) 60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C.1
Максимальный неповторяющийся ударный прямой ток, АIFSM60 Гц, полуволна синусоидального тока, 1 цикл, Ta = 25°C.30
Диапазон рабочих температур п/п структуры, °СTJ-55°С…+125°С
Диапазон температур хранения, °СTstg-55°С…+150°С

Электрические параметры

Характеристика, ед. измеренияОбозначениеОсобенности измеренийВеличина
Максимальное падение напряжения в прямом направлении, мгновенное значение, ВUFMIFM = 1,0 А1
Максимальный обратный постоянный ток при номинальном блокирующем напряжении, мкАIRMURM = URRMTa = 25°C2,5
Ta = 125°C50
Тепловое сопротивление (типовое значение), °С/ВтRƟJAP/n-переход – внешняя среда55
Емкость p/n-перехода при обратном напряжении (типовое значение), пФCJf = 1МГц, URM = 4 В постоянного тока.12

Модификации диодов типа M7 (SM4007 от различных производителей)

ТипURRM/URSM/UDC, ВIF(AV), АIFSM, АTJ, °СTSTG, °СUFM, ВIRM, А
TA = 25°C
IRM, А
TA = 125°C
RƟJL /RƟJA °C/ВтCJ, пФ КорпусМаркировка
M71000/700/1000130-55°C…+125°C-55°C…+125°C12,550-/5512SMA-W (DO-214AB)
SM4007 ٭1000/700/1000130-65°C…+175°C-65°C…+175°C1,11050 30/7515SMB (DO-214AA)
SM40071000/700/1000130-55°C. ..+150°C-55°C…+150°C1,1550 -/5015MELF (DO-213AB)
SM40071000/700/1000130-55°C…+150°C-55°С…+150°C1,15100 -/4015MELF
SM40071000/700/1000130-65°C…+175°C-65°C…+175°C1,1550 20/5015MELF
SM40071000/700/1000130-65°C…+175°C-65°C…+175°C1,1550 30/7515MELF
SM40071000/700/1000130-65°C…+150°C-65°C…+150°C1,1550 30/7515MELF (DO-41)
SM40071000/700/1000130-65°C. ..+175°C-65°C…+175°C1,1550 -/5015SM-1
SM40071000/700/1000130-65°C…+175°C-65°C…+175°C1,1550 20/-15SM-1
SM4007A1000/700/1000130-65°C…+175°C-65°C…+175°C1,1550 -/5015SMA (DO-214AC)
SM4007A1000/700/1000130-55°C…+125°C-55°C…+125°C1,1550 -/5015SMA
SM4007M1000/700/1000130-55°C…+150°C-65°C…+175°C1,1550 30/6015SOD-123MA7
SM4007Q1000/700/1000130DO-213AB
SM4007AM1000/700/1000130-55°C. ..+150°C-55°C…+150°C1,1550 22/309SMAMS1M
SM4007DT1000/700/1000140-55°C…+150°C-55°C…+150°C1550 9/396,5SOD-123DTP7A
SM4007FL1000/700/1000125-55°C…+150°C-55°C…+150°C1,1550 20/-15SOD-123FLD7
SM4007JD1000/700/1000130-55°C…+150°C-55°C…+150°C1,155020/409SOD-123JDA7
SM4007MH1000/700/1000125-55°C…+150°C-65°C…+175°C1,1550-/6015SOD-123MHA7
SM4007PL1000/700/1000125-65°C. ..+175°C-65°C…+175°C1,1550-/5015SOD-123FLA7
SM4007WS1000/700/10000,310-65°C…+150°C-65°C…+150°C1550-/5015SOD-323T7
SM4007SPT1000/700/1000130-65°C…+175°C-65°C…+175°C155020/5015SOD-123S
SM4007LFR1000/700/1000130-55°C…+175°C-55°C…+175°C1,1515MELF

٭ — в таблице диоды SM4007 одинакового обозначения – от различных производителей.

Те же данные представленны в виде картинки.

Примечание: данные в таблицах взяты из даташип компаний-производителей.

Аналоги

Для замены M7 могут подойти диоды кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и преобразовательных устройствах аппаратуры общего назначения.

Отечественное производсто

ТипURRMIF(AV)IFSMTJUFMIRM
TA = 25°C
IRM
TA = 125°C
Корпус
SM40071000130-55°C.…+125°C12,550SMA-W
(DO-214AB)
КД210В10001050≤ 140°С1≤ 4,5 мАКД-11
2Д220Г/И10003601,2/1,045 мкА1,5 мАКД-10
2Д230Г/И1000360-60°C.…+125°C1,5/1,345 мкА1,5 мАКД-11
КД243Ж100016-60°C….+125°C1,110 мкА0,1 мАКД-4Б
КД248А/Б/К10003,0/1,0/1,59,6/3,2/4,8-60°C…+125°C1,440 мкАКД-16
2Д254100013,21,5
КД257Д1000315-60°C. …+85°C1,50,2 мАКД-29С
КД258Д100037,5-60°C….+85°C1,62 мкАКД-29А

Зарубежное производство

ТипURRM/URSM/UDC, ВIF(AV), АIFSM, АTJ, °СUFM, ВIRM, мкА
TA = 25°C
IRM, мкА
TA = 125°C
RƟJL, °C/ВтRƟJA, °C/ВтCJ, пФКорпус
SM40071000/700/1000130-55°C.…+125°C12,5505512SMA-W
(DO-214AB)
1N41451000/700/10003300-55°C….+150°C1101002035DO-27
1N42491000/700/1000140-65°C…+200°C1,2125GPR-1A
1N49481000/700/1000130-65°C. …+150°C1,35505015DO-41
1N50541000/700/10001,548-65°C….+170°C1,3500DO-41
1N54081000/700/10003200-65°C….+200°C151004050DO-201AD
1N56221000/700/1000150-65°C….+200°C1,20,52535GPR-1A
BY1331300/940/1300130-55°C…+150°C1,152005015DO-41
BY2551300/- /13003100-50°C….+150°C1,12025DO-201
BY227MGP1250/875/1250260-65°C. …+175°C1,5510025DO-15
BYD57M1000/-/100015-65°C…+175°C2,151003015020SOD87
BYT-11 URRM = 1000135-55°C….+150°C1,32060F126
BYT51M URRM = 1000150-55°C…+175°C1,1110045DO-15
BYT54M1000/700/10001,2530-55°C….+175°C1,5515045DO-41
BYV36E1000/700/10001,630-55°C…+150°C1,4551004518DO-15
BYV96E1000/700/10001,535+175°C1,6515050DO-15
BYW56GP1000/700/1000250-65°C. …+175°C151003550DO-15
DO-204AC
GP2101000/700/1000270-65°C…+175°C1,155040
GPP15M1000/700/10001,560-65°C….+175°C1,1525DO-15
GPP10M1000/700/1000130-65°C…+125°C15505015DO-41
GPP20M1000/700/1000270-65°C….+125°C15504020DO-15
GP15M1000/700/10001,550-55°C…+150°C1,1510020DO-15
GP1101000/700/1000150-65°C. …+175°C10,5303010DO-41
MUR1100F1000/700/1000135-55°C….+150°C1,7555020SOD-123F
RGP15M1000/700/10001,550-65°C….+175°C1,352003025DO-15
RGP1101000/700/1000150-65°C….+175°C1,20,5255515DO-41

Те же данные представленны в виде картинки.

Примечание: данные таблиц получены из даташит компаний-производителей.

Графические иллюстрации характеристи

Рис. 1. Ограничение анодного тока в открытом состоянии IF(AV) (среднеквадратичное значение) при увеличении температуры подводящих контактов TL.

Характеристика снята при однофазном токе, полуволне 60 Гц. Нагрузка резистивная или индуктивная. Длина подводящих контактов составляет 9,5 мм (надпись на поле рисунка).

Рис. 2. Ограничение амплитуды ударного прямого тока IFSM при увеличении количества прошедших через диод полуволн ударного тока длительностью 8,3 мс.

Метод испытания JEDEC: одиночная синусоидальная полуволна длительностью 8,3 мс (надпись на поле рисунка).

N [60 Гц] – количество циклов по методу JEDEC.

Рис. 3. Вольтамперная характеристика диода в проводящем направлении (прямая ветвь) – зависимость мгновенного значения анодного тока IF от приложенного прямого напряжения анод-катод UF (мгновенное значение).

Характеристика снята при температуре p-n перехода TJ = 25°C.

Длительность испытательного импульса (Pulse Width) = 300 мкс. Скважность (Duty Cycle) = 1%.

Рис. 4. Вольтамперные характеристики диода в непроводящем направлении (обратная ветвь) – зависимость мгновенного значения обратного тока (тока утечки) IRM от обратного приложенного напряжения URM (в процентах от пикового значения).

Характеристика снята при двух значениях температуры p-n перехода: 25°С и 100°С.

Рис. 5. Типичная зависимость емкости p-n перехода диода CJ от величины приложенного обратного напряжения UR.

диодов Шоттки SMD | Electron.com

Диоды Шоттки SMD | Электрон.com

Для этого в вашем интернет-магазине включите JavaScript в браузере.

Электронные компонентыДиоды, Мостовые выпрямителиДиодыДиоды ШотткиSMD

Параметры

Максимальное обратное напряжение Vr

20 В

30 В

40 В

50 В

60 В

70 В

100V

Переднее напряжение

0,4V

0,43 В

0,45 В

0,5A

0,5V

0,55 В

0,57 В

0,6V

0,7000

0,57 В

0,6000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000

0,7000 9000. V

0.8V

0.83V

0.85V

0.9V

1.0V

1V

Forward Current If

0.15A

0.2A

0.5A

0.6A

1A

3A

5A

8A

12A

Current Ifsm

0.2A

0.6A

0.75A

0.8A

4A

5A

5.5A

15A

25A

30A

40a

50a

70a

80a

100a

150a

320a

Пакет

DPAK

MELF

9

SMA

SMB

SMA

SMA

SMA

SMA

0004

SOD123

SOT23

Производитель

DC Components

Diodes Inc.

Diotec

NXP

на полупроводнике

9000.9000.9000.9000.9000.9000. 9000.9000.9000.

9000.
Сбросить фильтры

На складеСортировать по:По умолчаниюКод продуктаЗаголовок Z — AСамая низкая ценаСамая высокая ценаПроизводительВсе производителиКомпоненты постоянного токаDiodes Inc.DiotecNXPOn SemiconductorPanjitSemtechSTMTaiwan SemiconductorVishayYangjie

Товар:153060

Ценовой фильтр

ПродвижениеНовый продуктРаспродажа

Параметры

Maximum Reverse Voltage Vr

20V

30V

40V

50V

60V

70V

100V

Forward Voltage

0.4V

0.43V

0.45V

0.5A

0.5 В

0,55 В

0,57 В

0,6 В

0,7 А

0.7V

0. 75V

0.8V

0.83V

0.85V

0.9V

1.0V

1V

Forward Current If

0.15A

0.2A

0.5A

0.6 A

1A

2A

3A

5A

8A

12A

Current Ifsm

0.2A

0.6A

0.75A

0.8A

4A

5A

5.5A

15А

25A

30A

40A

50A

70A

80A

100A

150A

320A

Package

DPAK

MELF

MINIMELF

SMA

SMB

SMC

SOD123

SOT23

Производитель

Компоненты постоянного тока

Диоды Инк.0004

STM

Тайваньский полупроводник

Vishay

Yangjie

Сбросить фильтры

Search in category Search
Search in:in product codesin product titlein product descriptiononly in this category

Previous123Next

Schottky Diode
Urrm: 30V
If: 0,2 А
Упаковка: SOT23

Пар. код:920-104-1

Техническая спецификация

По запросу

0,0380 USD

Ценовой перерыв
искл. НДС

25
0,0361 долл. США

100
0,0342 долл. США

500
0,0323 долл. США

Диод Шоттки
Urrm: 30 В
Если: 0,2 А

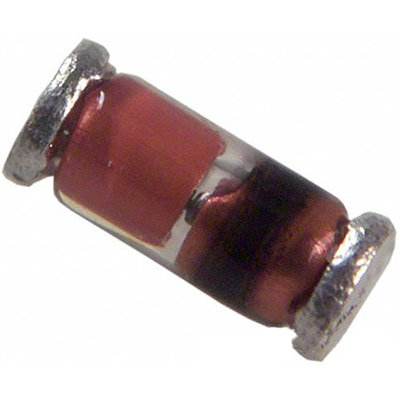

Упаковка: MINIMELF



Пр. код:920-021-1

Техническая спецификация

По запросу

0,0550 долл. США

Ценовой перерыв
искл. НДС

25
0,0522 долл. США

100
0,0495 долларов США

500
0,0467 долларов США

Диод Шоттки
Urrm: 100 В
Если: 1A
Упаковка: SMA

Пр. код:920-029-1

Техническая спецификация

По запросу

0,0790 долларов США

Ценовой перерыв
искл. НДС

25
0,0750 долларов США

100
0,0711 долларов США

500
0,0671 долл. США

Диод Шоттки
Urrm: 100 В
Если: 0,15 А
Упаковка: MINIMELF

Пр. код:920-001

Техническая спецификация

По запросу

0,1200 долларов США

Ценовой перерыв
искл. НДС

25
0,1140 долларов США

100
0,1080 долларов США

500
0,1020 долларов США

Диод Шоттки
Urrm: 100 В
Если: 1A
Упаковка: SMB

Пр. код:920-140

Техническая спецификация

По запросу

0,1350 долларов США

Ценовой перерыв
искл. НДС

25
0,1282 долл. США

100
0,1215 долларов США

500
0,1147 долл. США

Электронные компоненты

  • Diodes, Bridge Rectifiers
    • Diodes
      • General purpose/Rectifier diodes
      • Schottky diodes
        • SMD
        • Through-Hole
      • Zener diodes
    • Bridge Rectifiers
    • Transient Voltage Suppressors
  • Интегральные схемы ИС
  • Конденсаторы
  • Разъемы, клеммные колодки
  • Кварцевые кристаллы, генераторы, резонаторы
  • LEDs, LED Lights
  • Peltier modules
  • Fuses, Relays
  • Resistors, Potentiometers, Trimmers
  • Switches, Pushbutton switches
  • Fans



CONTACT US

  Томас Мюллер


Отдел обслуживания клиентов /
Заказы на продажу

+420 773 188 749

sales@electron. com





ДОСТАВКА



ОПЛАТА

Диодный выпрямитель M7 (SMD 4001-4007)

Диодный выпрямитель M7 (SMD 4001-4007) — Kingtronics

  1. Диодный выпрямитель M7 (SMD 4001-4007)(PDF: 155KB) ↓ Скачать

Kingtronics уже много лет производит и продает диодные выпрямители M7. Наше качество одобрено многими известными клиентами. Цены на диодный выпрямитель М7 вполне конкурентоспособны на рынке. С технической точки зрения диодный выпрямитель M7 может заменить диодный выпрямитель M1, диодный выпрямитель M2, диодный выпрямитель M3, диодный выпрямитель M4, диодный выпрямитель M5 и диодный выпрямитель M6.

На рынке разные производители диодов называли М7 по-разному, например: S1M, SMA, GS1M, SMD 1N4007.

Диодный выпрямитель M7 (S1M, SMA, GS1M, SMD 1N4007) Особенности

  • Обратное напряжение от 50 до 1000 В; прямой ток -1,0 Ампер
  • Пластиковая упаковка имеет классификацию воспламеняемости лаборатории страховщиков 94V-0
  • .

  • Для поверхностного монтажа
  • Малая обратная утечка
  • Встроенный фиксатор, идеальный для автоматического размещения
  • Стойкость к высокому импульсному току в прямом направлении
  • Гарантированная высокотемпературная пайка: 250℃/10 секунд на клеммах
  • Пакет DO214AC, открытое соединение

Полный список диодов, выпрямителей и транзисторов

    Общий выпрямительный диод

  1. Выпрямитель M7 для поверхностного монтажа, 1,0 А (SMD4001-4007)
  2. Выпрямитель для поверхностного монтажа S1A-S1M
  3. Выпрямитель для поверхностного монтажа на 1,0 А RS1A-RS1M
  4. Выпрямитель для поверхностного монтажа на 1,0 А GS1A-GS1M
  5. Выпрямитель общего назначения 2,0 А RL201-RL207
  6. Выпрямитель общего назначения 3,0 А 1N5400-1N5408
  7. Кремниевый выпрямитель 1,0 А 1A1-1A7
  8. Выпрямитель общего назначения 6,0 А 6A05-6A10
  9. 1,0 A Выпрямитель для поверхностного монтажа SM4001-SM4007
  10. Выпрямитель общего назначения 1,0 А 1N4001S-1N4007S
  11. Выпрямитель общего назначения 1,0 А 1N4001-1N4007
  12. Выпрямитель общего назначения 1,5 А 1N5391-1N5399
  13. 1. 0A Выпрямитель с барьером Шоттки 1N5817-1N5819
  14. 3.0A Выпрямитель с барьером Шоттки 1N5820-1N5822
  15. Выпрямитель для поверхностного монтажа 3,0 А SS32-SS320
  16. Выпрямитель для поверхностного монтажа 1,0 А SS12-SS110
  17. Выпрямитель для поверхностного монтажа на 1,0 А US1A-US1M
  18. Быстрое восстановление и диод Шоттки

  19. Выпрямитель с быстрым восстановлением 1,0 А FR101-FR107
  20. Выпрямитель с быстрым восстановлением на 1,5 А FR151–FR157
  21. 2.0A Выпрямитель с быстрым восстановлением FR201-FR207
  22. Выпрямитель с быстрым восстановлением 1,0 А 1N4933-1N4937
  23. 1.0A Высокоэффективный выпрямитель UF4001-UF4007
  24. Высокоэффективный выпрямитель на 3,0 А UF5400-UF5408
  25. Выпрямитель Шоттки для поверхностного монтажа SM5817-SM5819

    Переключение и стабилитрон

  1. Быстродействующий диод LL4148 Minimelf SOD80
  2. Кремниевый эпитаксиальный планарный переключающий диод БАВ70
  3. Кремниевый эпитаксиальный планарный переключающий диод БАВ99
  4. Стабилитроны BZV55-SERIES
  5. Стабилитроны BZX55C
  6. кремниевые планарные стабилитроны BZX84C
  7. стабилитрона BZX85C
  8. силы кремния планарные

  9. стабилитроны 1N4727A-1N4761A
  10. силы кремния планарные

  11. кремниевых эпитаксиальных планарных зенеровских диода ЗММ1-ЗММ75
  12. стабилитроны ZM4728-ZM4761
  13. силы кремния планарные

  14. Кремниевый эпитаксиальный планарный переключающий диод 1N4148
  15. кремниевый эпитаксиальный планарный переключающий диод 1N4148W
  16. кремниевый эпитаксиальный планарный переключающий диод 1N4148WS
  17. кремниевый эпитаксиальный планарный переключающий диод 1N4148WT
  18. Малый сигнальный транзистор

  19. кремниевых эпитаксиальных планарных транзисторов BC807
  20. PNP
    Кремниевые эпитаксиальные планарные транзисторы

  21. NPN BC817
  22. кремниевых эпитаксиальных транзисторов BC846-BC850
  23. НПН

  24. кремниевых эпитаксиальных транзисторов BC856-BC859
  25. PNP

  26. Транзисторы кремния НПН общие ММБТ3904
  27. Транзисторы кремния ПНП общие ММБТ3906
  28. кремниевых эпитаксиальных планарных транзисторов ММБТ8050
  29. НПН

  30. кремниевых эпитаксиальных планарных транзисторов ММБТ8550
  31. ПНП

  32. кремниевых эпитаксиальных планарных транзисторов ММБТ9012
  33. ПНП

  34. кремниевых эпитаксиальных планарных транзисторов ММБТ9013
  35. НПН

  36. кремниевых эпитаксиальных планарных транзисторов ММБТ9014
  37. НПН

  38. кремниевых эпитаксиальных планарных транзисторов ММБТ9018
  39. НПН

  40. кремниевых эпитаксиальных планарных транзисторов ММБТСК945
  41. НПН

Быстрый доступ к диодам и выпрямителям Техническое описание в формате PDF.

  1. Диодный выпрямитель M7 (SMD 4001-4007)(PDF: 155KB) ↓ Загрузить
  2. Пластиковый выпрямитель общего назначения 1N4001S-1N4007S(PDF: 118KB) ↓ Скачать
  3. Выпрямитель общего назначения 1N4001-1N4007(PDF: 115KB) ↓ Скачать
  4. Выпрямитель общего назначения 1N5391-1N5399(PDF: 116KB) ↓ Загрузить
  5. Стандартный диод 2,0 А RL201-RL207(PDF: 116 КБ) ↓ Загрузить
  6. Выпрямители общего назначения 1N5400-1N5408(PDF: 133KB) ↓ Скачать
  7. Кремниевый выпрямитель 6,0 А 6A05-6A10 (PDF: 127 КБ) ↓ Скачать
  8. Диод быстрого восстановления 1,0 А FR101-FR107(PDF: 115 КБ) ↓ Загрузить
  9. Диод быстрого восстановления 1,0 А 1N4933-1N4937(PDF: 115 КБ) ↓ Загрузить
  10. Диод быстрого восстановления 1,5 А FR151-FR157(PDF: 115 КБ) ↓ Загрузить
  11. Диод быстрого восстановления 2,0 А FR201-FR207 (50–1000 В; 2,0 А) (PDF: 115 КБ) ↓ Загрузить
  12. 1A Выпрямитель с барьером Шоттки 1N5817-1N5819(PDF: 116KB) ↓ Скачать
  13. 3. 0A Выпрямитель с барьером Шоттки 1N5820-1N5822(PDF: 117KB) ↓ Загрузить
  14. Быстродействующий диод LL4148 Minimelf SOD80 (PDF: 98 КБ) ↓ Скачать
  15. Стабилитрон BZV55-SERIES(PDF: 98KB) ↓ Скачать
  16. Выпрямитель с быстрым восстановлением для поверхностного монтажа RS1M (PDF: 520 КБ) ↓ Загрузить
  17. Кремниевые планарные силовые стабилитроны 1N4727A-1N4761A (PDF: 488 КБ) ↓ Скачать
  18. Кремниевые планарные стабилитроны BZX55C(PDF: 375KB) ↓ Загрузить
  19. Кремниевый эпитаксиальный планарный переключающий диод 1N4148 (PDF: 396 КБ) ↓ Скачать
  20. Кремниевый эпитаксиальный планарный переключающий диод 1N4148W (PDF: 254 КБ) ↓ Скачать
  21. Кремниевый эпитаксиальный планарный переключающий диод 1N4148WS (PDF: 258 КБ) ↓ Загрузить
  22. Кремниевый эпитаксиальный планарный переключающий диод 1N4148WT (PDF: 278 КБ) ↓ Скачать
  23. Выпрямитель для поверхностного монтажа от S1A до S1M (PDF: 783 КБ) ↓ Загрузить
Мировые часы
worldtimeserver.com/clocks/wtsclock001.swf?color=000000&wtsid=CN» wmode=»transparent» type=»application/x-shockwave-flash»>
Китай

США

Бразилия

Австралия

Германия

Россия

Top
