Половиной причин пожаров является неосторожное обращение с огнем в быту. 20% приходится на неисправные электробытовые приборы (особое внимание: котельная, кухня, деревянный гараж). 10% шалости с огнем (включая детские). Оставшиеся 20% — монтажные работы; поджоги; короткие замыкания в электропроводке. Которая в современном доме не как раньше: лампочка + розетка 6А на комнату. Потребители энергии размножаются как население страны, производящей большинство электроники для РФ.

Скрытая электропроводка в деревянном доме это — компромисс между противопожарной безопасностью (требования к строениям из горючих материалов) и эстетикой внутренних помещений без видимых электрических поводов (скрытая в стене). В клееном стеновом материале штробы под такую электропроводку предусматриваются проектом дома. В стеновых материалах естественной влажности проводку делают после окончания периода интенсивной усушечной деформации массива дерева. При сборке дома прокладывать электропроводку (даже в стальной трубе) преждевременно. Может зажать. Дерево невероятно сильное при высыхании. Еще затянется сборка: простой бригады и крана, электрика выйдет «золотой».

Монтаж внутренней электропроводки производится перед отделкой. От электрощитка в прихожей или тамбуре провода идут под пол и в перекрытия, где линии крепится к балкам. Далее провода из распределительных коробок выводятся в помещения. Для их прокладки в стенах делаются вертикальные каналы до выключателей и розеток. На магистральные линии в щите ставятся УЗО (устройства защитного отключения). В идеале стабилизаторы на ответственные потребители. Обязательно делается PE (англ.Protective Earth) по-простому заземление (нулевой защитный заземляющий проводник), особо актуальное, если кабель протягивается в «броне».

Вход-выход электрокабеля в дом — через ленту или цоколь фундамента. Проверку работ (сопротивление, напряжение, отсутствие КЗ) выполняют сразу после монтажа. Переделать что-либо будет не так просто после отделки.

Провода используются сечением 1,5 кв. мм на свет и 2,5 на розетки. Автоматы 5 и 16 ампер соответственно. Считаются негорючими электрокабели с маркировкой NYM или ВВГнг. НГ означает — не поддерживает горение. Бывает обозначение FR — изоляция проводника оплеткой с функцией термического барьера. Для большей механической безопасности при эксплуатации внутри массива дерева и возможности с минимальным ущербом пережить КЗ (короткое замыкание), силой как электросварка, кабели бронируют (специальная оплетка не помогает). Прокладывая в металлической гофре или стальной трубе. Пластик для этого не подходит.

Стальная труба лучше металлической гофры защищает кабель от механического повреждения, грызунов. Пластиковая гофра служит только для удобства прокладки. Крысы боятся электричества, мыши всё грызут. А, строение древесины включает наличие кислорода — условие для возгорания между волокнами массива стен из натурального дерева. Вдобавок через 7-10 лет места прокладки проводов забудутся. Металлический короб или труба своеобразная защита от случайностей, в том числе вбитого гвоздя или сверла, которое перерубит электрокабель. Еще хуже пройдет вскользь. Может замкнуть через год и не понять где.

К сожалению, стальной канал не является абсолютным решением. В пустоты стен так или иначе попадает и скапливается пыль. Достаточно взрывоопасное вещество, для воспламенения которого достаточно КЗ. Исправная автоматика отключит кабель, но не остановит процесс горения. Для эффективности заземления броня должна быть без разрывов (коробки металлические используются с ней). А сделать это непросто. В стальной броне сам провод чувствует себя хорошо, однако на ней образуется конденсат (портится из-за него дерево).

Проводку прятать местами в любом случае приходится. Например, в мансарде в отличие от второго этажа электричество под полом обычно разводят.

Внутри дерева любая электропроводка создает утечку тока в стену. Потому что массив не является 100% изолятором ввиду колебаний влажности стен сруба. Утечка прогрессирует время от времени. Скрытая электропроводка в броне — для многих желанное исполнение. Но, сделать ее с умом без проблем в деревянном доме недешево. С учетом эластичных креплений в изгибах и переходах, готовых к постоянным изменениям венцов дома. Проще реализовать комбинацию скрытой и открытой электропроводки, выполненной плетеным проводом с креплением на керамические изоляторы, стилизованные под старину.

какой кабель выбрать и как его проложить

Скрытая проводка в деревянном доме прокладывается внутри стен, полов или потолков. Не влияет на дизайн помещения, минимизирует контакт жильцов с электричеством. Здания из бревен или бруса обеспечивают благоприятный микроклимат. В них много воздуха, температура отличная. Главный недостаток деревянных построек – пожароопасность. Использование легковоспламеняющегося материала предъявляет высокие требования к качеству электропроводки. Устройство электропроводки должно выполняться строго по требованиям ПУЭ и ГОСТ.

Содержание

Соответствие нормативным требованиям обеспечивает безопасность
Преимущества и недостатки скрытой проводки
Особые требования для безопасности
Особенности укладки скрытой проводки в деревянном доме
. Выбор проволоки
Правила установки
Пол. розеток и выключателей
Заземление и установка УЗО
Проверка электропроводки

Соблюдение нормативных требований обеспечивает безопасность

Скрытая электропроводка в деревянном доме должна быть установлена в соответствии с требованиями ПУЭ, ГОСТ и СНиП

Сухая древесина, особенно хвойная, воспламеняется от любого искрения провода. Ошибки или неправильные действия при монтаже электропроводки могут обернуться трагедией. Разработку проекта и монтаж электрики лучше доверить людям с соответствующими знаниями и опытом.

Монтажные работы выполняются в соответствии с «Правилами устройства электроустановок», СНиПами, стандартами ГОСТ Р 50572.1-93. Положения документов помогают обеспечить безопасность людей, имущества и домашних животных. Соблюдая их требования, можно предотвратить возгорание и поражение электрическим током.

Для деревянных зданий рекомендуется открытый тип электропроводки. Эта опция позволяет следить за его состоянием, своевременно ремонтировать. Но кабели на стенах не всегда вписываются в интерьер. Скрытая проводка имеет ряд преимуществ:

Проводка не мешает отделке стен и потолка.
Розетки и выключатели утоплены в оболочке здания.
Провода, спрятанные в канале, менее подвержены механическим повреждениям.
Провода не становятся местом оседания пыли и паутины.

Эстетическая составляющая является решающим фактором при выборе способа прокладки электрокоммуникаций.

Недостатки скрытого варианта делают проводку объектом повышенной опасности:

Возможность повреждения провода, которое нельзя вовремя обнаружить.
Проблемы с подключением дополнительных точек.
Вероятность повреждения кабеля при потере цепи связи.

Недостатком также является большой объем и высокая стоимость электромонтажных работ.

Особые требования безопасности

Электрические провода должны быть размещены в гофрированных металлических трубах

Существуют строгие правила установки электрики в деревянном доме. Все коммуникации необходимо спрятать в конструкциях из негорючих материалов. Контакт с древесиной не допускается. Не используйте защитные короба и каналы из пластика, металлорукава. Какие условия должны быть соблюдены:

Провода спрятаны в металлических трубах. Лучший вариант – медь, она легко гнется. Монтажник сталкивается с трудоемким процессом протяжки кабелей по всей длине труб. Для его выполнения заранее прокладывается кондуктор.
При составлении схемы подключения рекомендуется уменьшить количество витков до минимума.
В щитке установлены автоматические выключатели и УЗО.

При коротком замыкании скрытой проводки в деревянном каркасе образуется электрическая дуга. Высокая температура воспламеняет древесину. Слой металла, гипса или другого негорючего материала предотвратит аварийную ситуацию. Пластиковая труба (гофра) не сможет локализовать пожар. Он начнет таять сам по себе.

Оболочка ПВХ уязвима для грызунов, которые могут ее прогрызть и повредить изоляцию коммуникаций. Дорогой и трудоемкий способ прокладки проводов в металлических трубах является самым безопасным.

Одним из условий предотвращения пожаров является покупка качественных материалов. Автоматы, УЗО, провода должны быть от производителей с хорошей репутацией.

Особенности прокладки скрытой проводки в деревянном доме

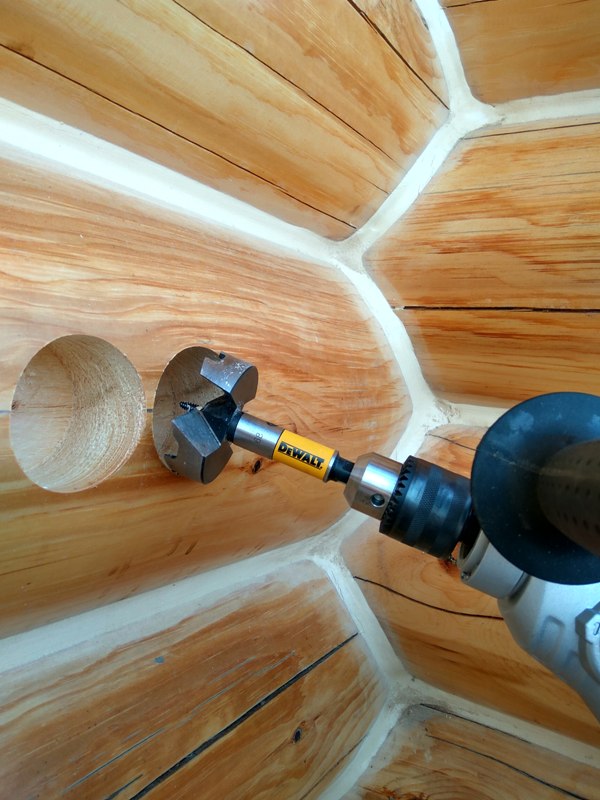

Отверстия под розетки

Скрытая проводка — трудоемкий процесс. При рубке необходимо будет бурить вертикальные каналы. Горизонтальная штробление выполняется после возведения стен. Расстановка электрики часто происходит после внутренней отделки. В этом случае между гипсокартонной обшивкой и стеной протягиваются провода. Они также размещаются в металлических конструкциях. Этот материал способен локализовать возгорание. Особенности установки включают в себя:

Провод должен занимать до 40% диаметра трубы, в которой он проложен.
Участки перехода коммуникаций между стенами и места электропроводки изолируются металлическими гильзами или алебастровой штукатуркой.
Трубы, по которым проходит трасса, заземляются.
Соединение отдельных секций должно быть герметичным. На острые кромки, чтобы не повредить изоляцию, наденьте защитные втулки.

Сверление каналов в древесине занимает много времени и требует использования специальных инструментов. Кабели, заключенные в металлорукав, можно защитить со всех сторон слоем штукатурки. Этот метод редко используется для бревенчатых стен. Одной из особенностей деревянного дома является усадка. Этот фактор учитывается при прокладке электрической магистрали.

Выбор провода

Электропроводка в бревенчатом доме должна быть пронизана медными проводами. Рекомендуются изделия двух видов:

ВВГнг с индексами А и ЛС — силовой кабель, каждая жила которого имеет изоляцию своего цвета. Корпус изготовлен из огнеупорного материала.
NYM — кабель с круглыми медными жилами, изготовленный по немецкому стандарту. Изоляция и оболочка являются самозатухающими.

NYM ВВГнг(ЛС) ВВГнг(А)

При подготовке проекта рассчитывается нагрузка на кабель. На основании расчетов выбирается сечение провода. Он должен иметь 3 или 5 ядер.

Линии прокладки проводов намечаются согласно правилам ПУЭ. В местах, где требуется сложная проводка, устанавливаются распределительные коробки. Запрещается покрывать их декоративными деталями. При заглублении труб под трассу действуйте разумно, чрезмерное выдолбление дерева приведет к ухудшению прочности конструкции.

Правила монтажа

Скрытая электропроводка в деревянном доме прокладывается по утвержденной специалистами схеме. При установке учтено:

Выбор диаметра трубы и толщины стенки зависит от характеристик кабеля. Провод с минимальным сечением не нормируется — алюминиевый 4 мм2, медный — 2,5 мм2.
Отдельные части канала соединяются резьбой или сваркой, медные трубы развальцовываются.
Защитные коробки и конструкции крепятся хомутами.
Чтобы не нарушать целостность ограждающих конструкций, рекомендуется прокладывать трассу в нишах дверных и оконных проемов, за плинтусами.
Трубы уложены под углом для стока конденсата.

Для предотвращения повреждения защитных каналов коррозией используются оцинкованные или нержавеющие материалы. После протяжки проверяют сопротивление изоляции проводов.

Напольная электропроводка

Укладка трассы вдоль плиты позволяет избежать трудозатрат на рубку бревен. Провода проложены в трубах, но расположены на балках. Отверстия вырезаются только для кабелей, которые спускаются к розеткам и выключателям. Альтернативой трубам является использование лотков – медных или оцинкованных. Они надежно изолируют электропроводку от дерева. Лотки требуют подключения к контуру заземления.

Расположение розеток и выключателей

Под все розетки и выключатели устанавливаются металлические коробки. При установке непрерывной цепи допускается заземление распределительного щита. В остальных случаях коробки заземляются вместе с трубой. Для надежного соединения элементов используется сварка.

Заземление и установка УЗО

Установка системы заземления и устройств защитного отключения (УЗО) необходима в здании с повышенной пожароопасностью. В частных домах распространены два вида заземления: ТТ и TN-C-S. Обязательно в щите должны быть установлены дифференциальные автоматические выключатели, защищающие от коротких замыканий, и УЗО, реагирующие на утечку тока.

Основные варианты контура заземления:

Треугольный — состоит из трех штырей-электродов, соединенных стальными полосами. Стержни длиной до 2,5 м вбиваются в землю в виде равнобедренного треугольника. Для соединения деталей используется сварка.
Линейный — лучший вариант при нехватке свободного места. Штифты и соединительные планки располагаются в одну линию.
Модульный штырь — этот метод требует приобретения специального заземляющего устройства, состоящего из монтажных штырей и втулок. Длина одной части 1,5 м, для эффективной работы требуется соединение элементов до 10-40 м. В комплект входит зажим для провода, идущего на щиток.

Изготовленная схема подключается к шине заземления РЕ. Сопротивление материалов, используемых для его создания, не должно превышать 4 Ом.

Проверка электропроводки

После завершения монтажных работ вызывается представитель электролаборатории. Он будет измерять следующие показатели:

сопротивление заземления;
УЗО;
сопротивление изоляции;
измерение контура фаза-ноль.

После испытаний дается заключение о состоянии электропроводки и возможности ее эксплуатации. При условии правильного выполнения электромонтажных работ скрытая проводка не станет источником возгорания или других проблем.
