Рассмотрим как выбрать электрощиток для дома, квартиры или на дачу

Установка электрощитка

Перед тем как выбрать электрощиток для квартиры, первую очередь нужно решить электрощит какой конструкции будет устанавливаться.

Они бывают двух типов:

Для жилья со стенами из гипсокартона оптимальным вариантом будет — встроенный электрощит, который гармонично впишется в интерьер помещения. Но, если отсутствует возможность сделать проем для щитка, или стены изготовлены из бетона, то следует установить наружный электрощит.

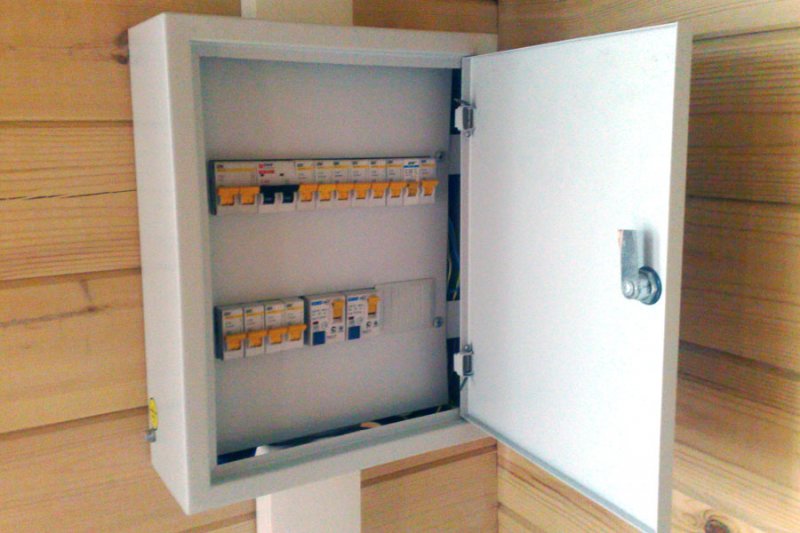

Устанавливая устройство на даче, стоит учесть строительные материалы, которые использованы в производстве. Деревянные сооружение лучше всего оснастить внешним безопасным электрическим щитком. В гараже и других хозпостройках как правило нет необходимости интегрировать устройство, поэтому подойдет наружное, которое значительно проще монтировать в помещении.

Материал изготовления

Подбирая электрощиток следует внимательно присмотреться к материалу, из которого он изготовлен. Они бывают металлические или выполнены из пластика.

По эстетическим соображениям пластиковые электрические щитки лучше всего подойдут для квартиры или загородного дома.

Электрощитки изготовленные из металла гораздо прочнее и имеют повышенный срок службы. Их лучше установить в гараже или на дачном участке.

Комплектация

При подборе электрощитка следует учитывать общее количество блоков и точек потребления электричества. От площади жилья, количества комнат и электроприборов зависит и количество дополнительных коммутационных приборов, модулей защиты и контроля электрической энергии.

Комплектация обычных электрощитков включает в себя наличие:

• DIN-рейка — специальная рейка, для монтажа модулей электрощитка непосредственно внутри устройства. Она имеет вид металлической пластины, которая закреплена на стенке устройства. Ее размер можно изменить, отпилив лишние секции;
• Автоматы. Выполняют функцию защиты электросети от перепадов напряжения и короткого замыкания, отключая сеть в автоматическом режиме в случае возникновения чрезмерных нагрузок. Их количество зависит от общей нагрузки на сеть;
• Распределительные шины No1 и No2, к которым подключаются нулевые выходы и заземление, соответственно. Шины бывают открытого и закрытого типа. Последние оснащены дополнительной изоляцией, которая не допускает случайного контакта;
• Проводка соединительная;
• Счетчик электроэнергии.

Количество модулей

Перед тем как выбрать электрощиток для дачи или квартиры следует учитывать один из важнейших факторов — количество модулей.

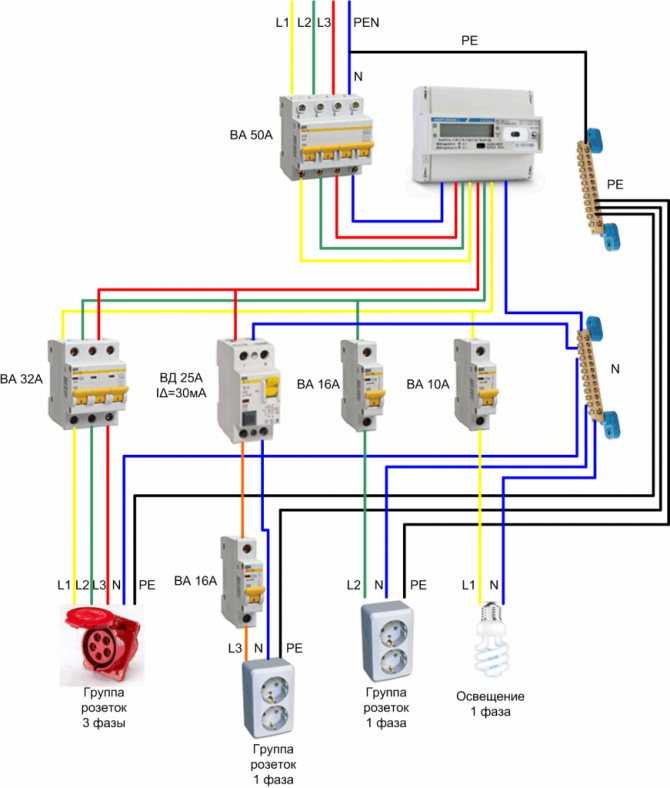

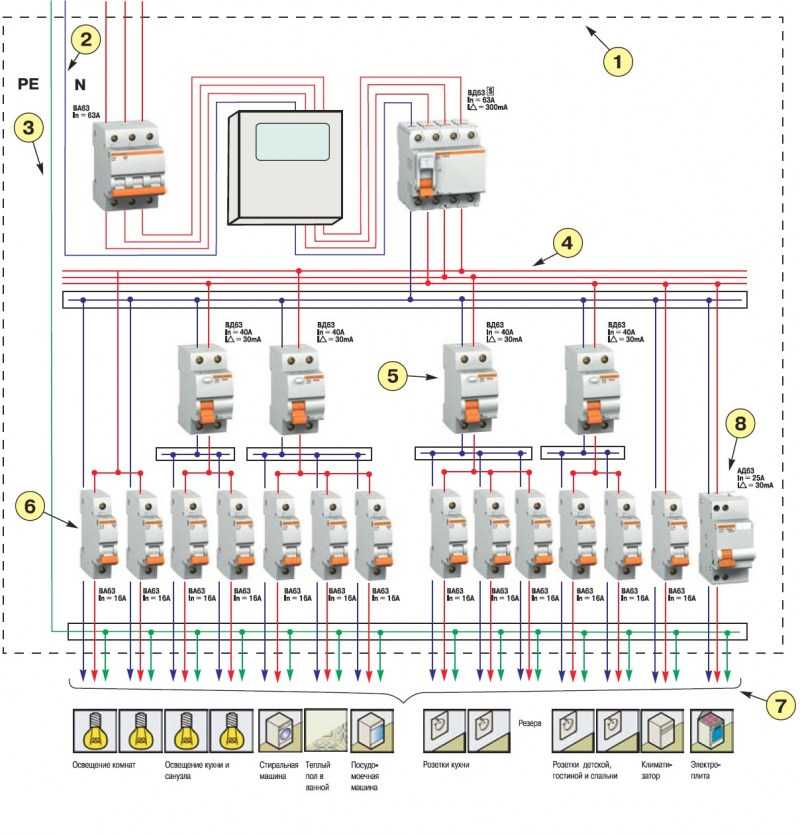

Выбирая его размер, предварительно необходимо сделать схему проводки, где будет указаны дифавтоматы, автоматы и УЗО, а также указано где будет находится счетчик, внутри помещения или снаружи.

С такой схемой будет очень просто определиться сколько модулей необходимо. Следует брать во внимание ширину модуля, которая составляет 18 миллиметров (для однополосного выключателя).

При расчетах нужно учитывать такие значения:

• Электрический счетчик — от 6 до 8 модулей
• УЗО (с одной фазой) — 2 модуля
• УЗО (трехфазное) — 4 модуля
• Автоматический выключатель — 2 модуля
• Автомат однополосный — 1 модуль
• Автомат двухполосный — 2 модуля

Квартирный электрощит

Следует оставить небольшой запас, возможно в будущем будет устанавливаться реле напряжения, чтобы дополнительно защитить проводку.

В квартире с тремя комнатами оптимальный вариант устройства — на 36 модулей.

Электрощит на даче или в доме

Есть различные варианты- можно использовать единственный автоматический выключатель, а можно на каждое помещение установить отдельный автомат.

Следует также принять во внимание напряжение электричества на входе (220 V или 380 V). Электросчетчики с тремя фазами, автоматами и УЗО требуют значительно больше места.

Если электрощит нужно установить в офисном помещении, то оптимальным вариантом будет электробокс, который значительно компактней и дешевле обычных устройств.

Производитель

При выборе электрощитка нужно также обратить внимание на производителя, который его изготовил.

Опытные специалисты советуют выбирать устройства таких брендов:

• Makel
• АВВ
• Fotka
• IEK
• VIKO
• ТЕКФОР
• Schneider Electric

Преимущественно эти бренды выбирают и используют при проведении электромонтажных работ. Самым надежным считаются устройства производства АВВ, однако их цена выше, чем у остальных. Многие покупатели выбирают устройства бренда из Греции — Fotka, которые не только отличаются надежностью, но отличаются своими эстетическими качествами и эксклюзивным дизайном.

Подведем итоги

Правильно выбрав качественный электрический щиток в дом, квартиру или на дачу, все электроприборы будут надежно защищены от перепадов напряжения и воздействия окружающей среды, обеспечивая безопасное использование электричества.
