Сечения проводов таблица: Таблица зависимости сечения кабеля от тока (мощности).

Таблица мощности проводов: рассмотрим подробно

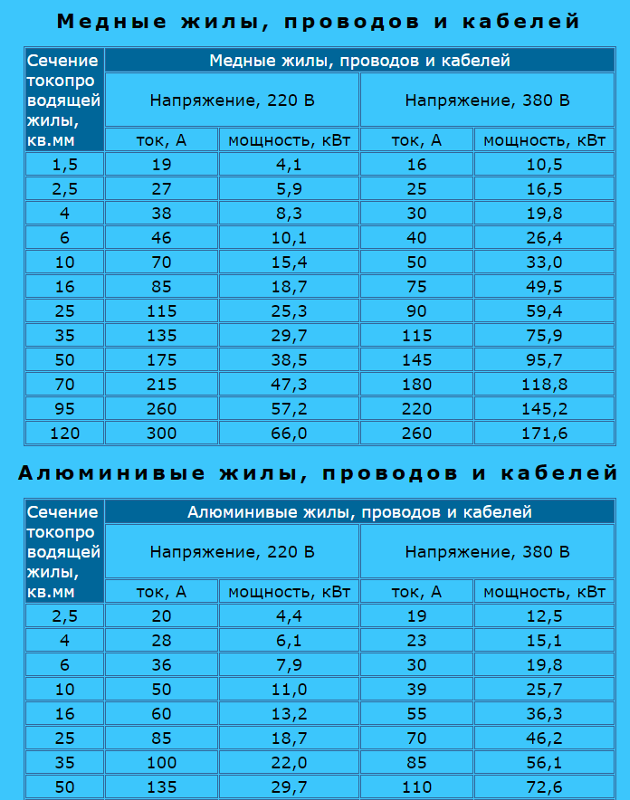

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Содержание

• Как правильно выбирать сечение провода
  • Почему нельзя пользоваться таблицами мощности
  • Выбор сечения провода по номинальному току
  • Дополнительные аспекты выбора сечения провода
• Вывод

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

• Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

• Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
• Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
• Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

• Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

• Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

• Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
• Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

• Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм².

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

• Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
• Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

Таблица сечения кабеля по мощности — Оптима

Для чего необходим расчет сечения кабеля?

Правильный расчет кабеля необходим для предотвращения опасных для жизни, здоровья и имущества ситуаций. В результате прохождения электрического тока по проводам происходит их нагрев. Чем выше сила тока, тем он интенсивнее. Результатом становится возгорание или короткое замыкание со всеми вытекающими последствиями.

Следующие формулы наглядно доказывают это утверждение:

I = U/R (Закон Ома),

где:

I – сила тока,

U – напряжение,

R – сопротивление.

Из формулы видно, что чем сильнее сопротивление, тем больше тепла будет выделяться при прохождении тока по проводнику.

Формула нахождения сопротивления выглядит следующим образом:

R = p·(L/S),

где:

p – это удельное сопротивление (величина, которая характеризует свойство материала оказывать сопротивление движению заряженных частиц).

L – длина кабеля.

S – площадь сечения кабеля.

Чем меньше площадь сечения, тем выше сопротивление. Это приводит к увеличению активной мощности, так как ток пытается преодолеть сопротивление. Вследствие этой работы выделяется тепло, которое идет на нагрев. Если проводник нагреется сверх нормы, это приведет к негативным последствиям.

Что необходимо знать для правильного выбора провода?

Основной параметр, по которому осуществляют выбор сечения кабеля – допустимая токовая нагрузка. Это величина тока, которую может пропускать по себе проводник в течение длительного времени без каких-либо последствий.

Номинальный ток определяют для того, чтобы рассчитать мощность потребителей, установленных в квартире. После этого проводят расчет силы тока по формулам:

• Для однофазной электрической сети:

где P – общая мощность установленных приборов, U – напряжение, К_и – коэффициент одновременности максимумов нагрузок (0.75), cos(φ) – коэффициент мощности, равен единице.

• Для 3-х фазной электрической сети:

Допустимая токовая нагрузка определяется в соответствии с указаниями нормативных документов

Что будет, если неправильно рассчитать сечение

Если отказаться от расчета сечения или выбрать его «на глаз» впоследствии можно столкнуться с перегревом проводки. Это приведет к расплавлению изоляции, возгоранию, короткому замыканию.

 С другой стороны, если выбрать сечение больше необходимого, это приведет к дополнительным финансовым расходам и проблемам в электромонтаже.

ПУЭ таблица расчета сечения кабеля по мощности и току

Представленные ниже таблицы помогут выбрать сечение кабеля по максимальным значениям тока и нагрузки.

Для медных проводов:

Для алюминиевых проводов:

Как выбрать сечение проводника

Ещё несколько критериев, на которые нужно обратить внимание в процессе выбора кабеля

• Длина питающей линии. Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30%
• Тип проводки. В быту применяют провода из меди или алюминия. В последнее время алюминий практически не используют, все давно переходят на медь. Алюминиевые провода дешевле, но у них выше сопротивление, у медных – ниже. Алюминий не так надежен, как медь, его не рекомендуется использовать.
• Особенности подключения. Если все жилы завести на один автомат, это приведет к перегреву клемм. Несоблюдение номинала спровоцирует ложные срабатывания.

Электрические работы должны проводиться квалифицированным персоналом, имеющим соответствующие группы допуска и удостоверения.

Американский калибр проводов «AWG» Таблица

Американский калибр проводов «AWG» является одним из важных и стандартных инструментов в NEC США (Национальных электротехнических нормах), используемых для определения размеров различных кабелей и проводов для различных применений. Подобно SWG (стандартному калибру проводов), используемому в Великобритании, AWG используется для определения допустимой нагрузки медных и алюминиевых проводов для электроустановок и т. д. проводника, его диаметр, сопротивление, максимальный ток в амперах и другие важные параметры и характеристики.

Похожие сообщения:

• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Как найти подходящий размер кабеля и провода? – Решенные примеры

Оглавление

AWG – американский калибр проводов

Невозможно измерить точное значение сопротивления в омах провода определенной длины для точного диаметра провода. Вот где AWG (American Wire Gauge) играет важную роль с 1857 года.

AWG используется для точного измерения диаметра конкретного проводника (например, сплошного, многожильного, круглого и цветного (сплавы или металлы, не содержащие значительного количества железа) материалов, например алюминия, меди и т. д.). Одной из наиболее важных функций American Wire Gauge является измерение допустимой нагрузки по току в амперах провода (иначе говоря, «Активность провода» = величина максимального тока, который проводник может непрерывно нести без превышения его номинальной температуры).

Следует отметить одну вещь. о AWG, что чем больше целое число, тем меньше толщина и диаметр провода.Например, размер 14AWG является подходящим проводом для автоматического выключателя на 15 А, тогда как размер 8AWG наиболее подходит для 40 А автоматических выключателей и точек нагрузки. Короче говоря, мощность обратно пропорциональна размеру целых чисел AWG (от 0000AWG до 40AWG), например, чем больше размер AWG, тем меньше мощность, и наоборот 9.0003

Полезно знать: американский калибр проводов (AWG) также известен как калибр B и S (калибр Брауна и Шарпа).

Похожие посты:

• Калькулятор американского калибра проводов «AWG» — таблица размеров AWG и таблица
• Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG
• AWG/SWG в мм/мм ² , дюйм/дюйм ² & kcmil Калькулятор и преобразование

Калибр проволоки (измерительный инструмент)

Если вы находитесь на строительной площадке и вам нужно знать калибр проволоки для конкретной нагрузки, одним из быстрых решений является использование удобного устройства, известного как инструмент для измерения проволоки. Это небольшой диск круглой формы, на котором напечатаны разные, но общие числа в соответствии с определенными прорезями и отверстиями.

Чтобы с помощью калибровочного инструмента найти подходящее сечение для конкретного провода, просто снимите внешнюю изоляцию и вставьте жилы провода в прорезь по одному. Если он правильно закреплен в прорези (не в отверстии), это точный размер провода (напечатанный на этой конкретной прорези).

Почему важны диаграммы и таблицы размеров проволоки?

В любой системе электроустановок, будь то бытовая или промышленная, выбор соответствующего размера провода и соответствующего размера автоматического выключателя очень важен. Например, если вам нужно установить водонагреватель, какой размер провода вы выберете? Поскольку вы не можете использовать один и тот же размер провода для всех точек электрической нагрузки и приборов с более высокой мощностью. Если это так, маленький провод для более высокой нагрузки может стать более горячим, что приведет к возгоранию провода, а также к повреждению автоматического выключателя и подключенного к нему устройства. Вот где нам нужен инструмент AWG и связанные с ним диаграммы и таблицы.

Основываясь на таблице размеров проводов, вы можете выбрать размер провода «8 AWG» и автоматический выключатель на 50 А для нагревательного элемента на 240 В, 9000 Вт, 240 В. Мы покажем решенный пример, а также соответствующую таблицу размеров проводов AWG для этого в следующих разделах.

Связанные калькуляторы:

• Калькулятор размеров проводов и кабелей в AWG
• Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Диаграмма и таблица калибра проводов – Калибр AWG

Целые числа (в виде чисел), напечатанные на американском калибре проводов, показывают размер калибра. В AWG всего 44 калибра, которым присвоены разные номера. В списке стандартных размеров в виде целых чисел 4/0 (0000) — это наибольший диаметр, а 40AWG — наименьший диаметр, напечатанный на AWG.

Кроме того, существуют специальные калибры, такие как 0000 (4/0), 000 (3/0), 00 (2/0), используемые для диаметра и толщины проволоки более 0AWG. Вместо этих сложных материалов альтернативными полезными ресурсами, основанными на AWG, являются таблицы и диаграммы калибров проводов. В этих таблицах калибров AWG наиболее распространенные значения калибров показывают различные характеристики провода, такие как его диаметр, площадь, допустимая нагрузка, сопротивление, плотность тока, ток плавления, номинальные температуры и т. д.

В следующей таблице AWG «American Wire Gauge» показаны размер и диаметр AWG в миллиметрах «мм» и дюймах в «дюймах», его площадь поперечного сечения в мм ² , дюймы ²  и тыс. куб. мил или MCM и сопротивление в ом на 1000 футов и 1000 метров. В таблице размеров AWG также указан ток в амперах для проводки корпуса и передачи питания.

AWG #	Диаметр		Площадь поперечного сечения			Сопротивление в Ом		Ток в амперах
	мм	дюймовый	мм 2	Дюйм 2	кмил	Ом/кфут	Ом/км	Проводка шасси	Передача мощности
0000 (4/0)	11. 6840	0,4600	107.2193	0,1662	211.6000	0,049	0,1608	380	302
000 (3/0)	10.4049	0,4096	85.0288	0,1318	167,8064	0,0618	0,2028	328	239
00 (2/0)	9,2658	0,3648	67.4309	0,1045	133.0765	0,0779	0,2557	283	190
0 (1/0)	8.2515	0,3249	53.4751	0,0829	105.5345	0,0983	0,3224	245	150
1	7.3481	0,2893	42.4077	0,0657	83,6927	0,1239	0,4066	211	119
2	6,5437	0,2576	33. 6308	0,0521	66.3713	0,1563	0,5127	181	94
3	5,8273	0,2294	26.6705	0,0413	52.6348	0,197	0,6464	158	75
4	5.1894	0,2043	21.1506	0,0328	41.7413	0,2485	0,8152	135	60
5	4.6213	0,1819	16.7732	0,0260	33.1024	0,3133	1,028	118	47
6	4.1154	0,1620	13.3018	0,0206	26.2514	0,3951	1,296	101	37
7	3,6649	0,1443	10,5488	0,0164	20. 8183	0,4982	1,634	89	30
8	3,2636	0,1285	8.3656	0,0130	16.5097	0,6282	2,061	73	24
9	2,9064	0,1144	6.6342	0,0103	13.0927	0,7921	2,599	64	19
10	2,5882	0,1019	5.2612	0,0082	10.3830	0,9988	3,277	55	15
11	2.3048	0,0907	4.1723	0,0065	8.2341	1,26	4.132	47	12
12	2.0525	0,0808	3.3088	0,0051	6,5299	1,588	5. 211	41	9,3
13	1,8278	0,0720	2,6240	0,0041	5.1785	2,003	6,571	35	7,4
14	1,6277	0,0641	2.0809	0,0032	4.1067	2,525	8.285	32	5,9
15	1.4495	0,0571	1.6502	0,0026	3,2568	3,184	10.448	28	4,7
16	1.2908	0,0508	1.3087	0,0020	2,5827	4.015	13.174	22	3,7
17	1.1495	0,0453	1.0378	0,0016	2.0482	5. 063	16.612	19	2,9
18	1.0237	0,0403	0,8230	0,0013	1,6243	6,385	20,948	16	2,3
19	0,9116	0,0359	0,6527	0,0010	1.2881	8.051	26.415	14	1,8
20	0,8118	0,0320	0,5176	0,0008	1.0215	10.152	33.308	11	1,5
21	0,7229	0,0285	0,4105	0,0006	0,8101	12.802	42.001	9	1,2
22	0,6438	0,0253	0,3255	0,0005	0,6424	16. 143	52,962	7	0,92
23	0,5733	0,0226	0,2582	0,0004	0,5095	20.356	66.784	4,7	0,729
24	0,5106	0,0201	0,2047	0,0003	0,4040	25.668	84.213	3,5	0,577
25	0,4547	0,0179	0,1624	0,0003	0,3204	32,367	106,19	2,7	0,457
26	0,4049	0,0159	0,1288	0,00025	0,2541	40.814	133,9	2,2	0,361
27	0,3606	0,0142	0,1021	0,00020	0,2015	51. 466	168,85	1,7	0,288
28	0,3211	0,0126	0,0810	0,00013	0,1598	64,897	212,92	1,4	0,226
29	0,2859	0,0113	0,0642	0,00010	0,1267	81.833	268,48	1,2	0,182
30	0,2546	0,0100	0,0509	0,00008	0,1005	103,19	338,55	0,86	0,142
31	0,2268	0,0089	0,0404	0,00006	0,0797	130.12	426,9	0,7	0,113
32	0,2019	0,0080	0,0320	0,00005	0,0632	164,08	538,32	0,53	0,091
33	0,1798	0,0071	0,0254	0,00004	0,0501	206,9	678,8	0,51	0,088
34	0,1601	0,0063	0,0201	0,000031	0,0398	260,9	855,96	0,43	0,072
35	0,1426	0,0056	0,0160	0,000025	0,0315	328,98	1 079,3	0,43	0,072
36	0,1270	0,0050	0,0127	0,000020	0,0250	414,84	1 361	0,33	0,056
37	0,1131	0,0045	0,0100	0,000016	0,0198	523. 1	1 716,2	0,33	0,056
38	0,1007	0,0040	0,0080	0,000012	0,0157	659,62	2 164,1	0,27	0,044
39	0,0897	0,0035	0,0063	0,000010	0,0125	831,77	2 728,9	0,26	0,043
40	0,0799	0,0031	0,0050	0,000008	0,0099	1048,8	3 441,1	0,21	0,035

Примечание. Сопротивление проводов в Ом/км и Ом/кфут при 20°C или 68°F.

Вот таблица размеров проводов AWG в формате изображения, если вам нужно загрузить ее для справки.

Щелкните изображение, чтобы увеличить

Похожие сообщения:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?
• Как определить правильный размер подпанели?

Расчет диаметра провода в мм и дюймах, площади поперечного сечения в мм ² , дюймов ² & kcmil и сопротивления из него Размер AWG

Диаметр провода в миллиметрах “ мм 90.

D _n   = 27 × 10 ^-3 × 92 ^(36-n)÷39

or

D _AWG = 8.251 × е ^{-(0,1159) (AWG)}       …     В миллиметрах (мм).

Где:

• D = диаметр проволоки в миллиметрах «мм».
• n & AWG = номер калибра.

Примечание. Для больших калибров, таких как 4/0 (0000), 3/0 (000), 2/0 (00) и 0 (1/0), вы можете использовать числа для AWG как -3, -2 , -1 и 0 соответственно.

Диаметр проволоки в дюймах «in».

D _n = 5 × 10 ^-3 × 92 ^(36-n)÷39     …      В дюймах

Где:

• D = диаметр проволоки в дюймах «дюйм».
• n = номер калибра.

Площадь поперечного сечения провода в квадратных миллиметрах «мм ² ».

A _N = (π ÷ 4) × D _N ²

A _N = 12,668 × _-3 = 12,668 × ^{-3 = 12,668 × -3 = 12,668 чет0011 92 (36-n)÷19,5}

Где:

• A _n = площадь поперечного сечения провода калибра «n» в квадратных миллиметрах «мм ² ».
• n = число «#» размера калибра.
• D = диаметр квадрата проволоки в «мм ² ».

Площадь поперечного сечения провода в квадратных дюймах «в ² ».

А _n   =  (π ÷ 4) ×   D _n ²

A _n  = 19635 ×  10 ^-6 × 92 ^{( 36-n)÷19. 5}

Where:

• An = Площадь поперечного сечения провода калибра «n» в квадратных дюймах «в ² ».
• n = число «#» размера калибра.
• D = диаметр квадрата проволоки в дюймах ² .

Площадь поперечного сечения провода в тыс.смил «круговых килограммов».

A _N = 1000 × D _N ² = 0,025 × 92 ^{(36-N) ÷ 19.5} 92 ^{(36-N). размера проволоки калибра «n» в тыс.смил.}

Примечание: kcmil также известен как MCM «тысячи круговых мил», т.е. 1kcmil = 1MCM = 0,5067 мм ² .

• 2 МКМ ≈ 1 мм ²
• 1000 мил = 1 дюйм

Кроме того, MCM и kcmil используются для проводов большого диаметра в AWG.

Resistance per 1000 feet at 20°C or 68°F:

R _n  = 0.3048 × 10 ⁹  ×  ρ ÷ (25.4 ² x  A _n )

Где;

• R = Сопротивление проводников в «Ом/кФт».
• n = № калибра.
• ρ = rho = удельное сопротивление в (Ом·м).
• An = площадь поперечного сечения калибра n в квадратных дюймах «в ² ».

Resistance per 1000 Meters at 20°C or 68°F:

R _n  = 10 ⁹ × ρ ÷ A _n

Where

• R = Сопротивление жил провода «в Ом/км».
• n = № калибра.
• ρ = rho = удельное сопротивление в (Ом·м).
• An = площадь поперечного сечения калибра n в квадратных миллиметрах «мм ² ».

Related Posts:

• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?

Размеры проводов, номинальные токи и таблицы размеров выключателей на основе AWG

Полученные из таблицы калибров проводов и основанные на размерах AWG, на следующем рисунке показаны наиболее часто используемые калибры проводов для различных применений.

Щелкните изображение, чтобы увеличить его.

В следующей таблице AWG показаны различные датчики AWG и связанные с ними значения силы тока и применения проводов.

Вы можете использовать приведенную выше таблицу в качестве справочного листа следующим образом:

Щелкните изображение, чтобы увеличить его

В следующих двух таблицах показаны подходящие размеры автоматических выключателей в амперах с сечением проводов и различными уровнями напряжения.

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

Таблица размеров проводов NEC 310.15(B)(16) (ранее таблица 310.16) и таблица на основе AWG

NEC (Национальный электротехнический кодекс), таблица 310.15(B)(16) (ранее таблица 310.16) ) – 310.60 – СТАТЬЯ 310 – Проводники для общей электропроводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов).

310.60               СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ
Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимые значения силы тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токов — Несущие проводники в кабелепроводе, кабеле или земле (непосредственно закопанные), при температуре окружающей среды 30°C (86°F)*
Размер AWG или kcmil	Номинальная температура проводника [См. Таблицу 310.104(A)]						Размер AWG или kcmil
	60°C (140°F)	75°С (167°F)	90°С (194°F)	60°С (140°F)	75°С (167°F)	90°С (194°F)
	Типы TW, UF	Типы RHW, THHW, THW, THWN, XHHW, USE, ZW	Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2	Типы TW, UF	Типы RHW, THHW, THW, THWN, XHHW, ИСПОЛЬЗОВАНИЕ	Типы TBS, SA, SIS, THHN, THHW, THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2
	МЕДЬ			АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ
18**	—	—	14	—	—	—	—
16**	—	—	18	—	—	—	—
14**	15	20	25	—	—	—	—
12**	20	25	30	15	20	25	12**
10**	30	35	40	25	30	35	10**
8	40	50	55	35	40	45	8
6	55	65	75	40	50	55	6
4	70	85	95	55	65	75	4
3	85	100	115	65	75	85	3
2	95	115	130	75	90	100	2
1	110	130	145	85	100	115	1
1/0	125	150	170	100	120	135	1/0
2/0	145	175	195	115	135	150	2/0
3/0	165	200	225	130	155	175	3/0
4/0	195	230	260	150	180	205	4/0
250	215	255	290	170	205	230	250
300	240	285	320	195	230	260	300
350	260	310	350	210	250	280	350
400	280	335	380	225	270	305	400
500	320	380	430	260	310	350	500
600	350	420	475	285	340	385	600
700	385	460	520	315 ​​	375	425	700
750	400	475	535	320	385	435	750
800	410	490	555	330	395	445	800
900	435	520	585	355	425	480	900
1000	455	545	615	375	445	500	1000
1250	495	590	665	405	485	545	1250
1500	525	625	705	435	520	585	1500
1750	545	650	735	455	545	615	1750
2000	555	665	750	470	560	630	2000
*См. 310.15(B)(2) для получения информации о поправочных коэффициентах на допустимую мощность, если температура окружающей среды отличается от 30°C (86°F). См. 310.15(B)(3)(a) для более чем трех токонесущих проводников.    **См. 240.4(D) для получения информации об ограничениях защиты проводника от перегрузки по току.

Вот таблица NEC в виде диаграммы (формат изображения для загрузки в качестве справочной информации)

Нажмите на изображение, чтобы увеличить его

URL-адрес скопирован

Таблица размеров проводов

Онлайн-калькуляторы и таблицы, которые помогут вам определить правильное сечение провода

Электрический ток измеряется в амперах. Каждый размер провода или калибр провода (AWG) имеет максимальный ток
предел, который может выдержать провод, прежде чем произойдет повреждение. Важно подобрать правильный размер провода, чтобы провод не перегревался.

Количество устройств, подключенных к цепи, обычно определяет, какой ток будет течь по проводу.

В приведенной ниже таблице размеров проводов показаны допустимые токи изолированных проводников до
2000 вольт, от 60°C до 90°C (от 140°F до 194°F), не более трех токоведущих
проводники в кабелепроводе , кабеле или заземлении (непосредственно под землей), при температуре окружающего воздуха 30°C (86°F).

Примечание.
