Какой кабель для проводки выбрать? Рекомендации по подбору кабеля для электросети в доме или квартире.

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Содержание

1. Параметры, которые надо учитывать при выборе кабеля
2. Кабели для воздушных линий
3. Обзор характеристик кабеля АВК
4. Основные особенности кабеля СИП-4
5. Кабель АВВГ: характеристики и применение
6. Кабель марки ВВГ — где используется
7. Кабели для прокладки в земле
8. Основные технические характеристики кабеля АВБбШв
9. Конструкция и технические характеристики кабеля ВБбШв
10. Часто задаваемые вопросы

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

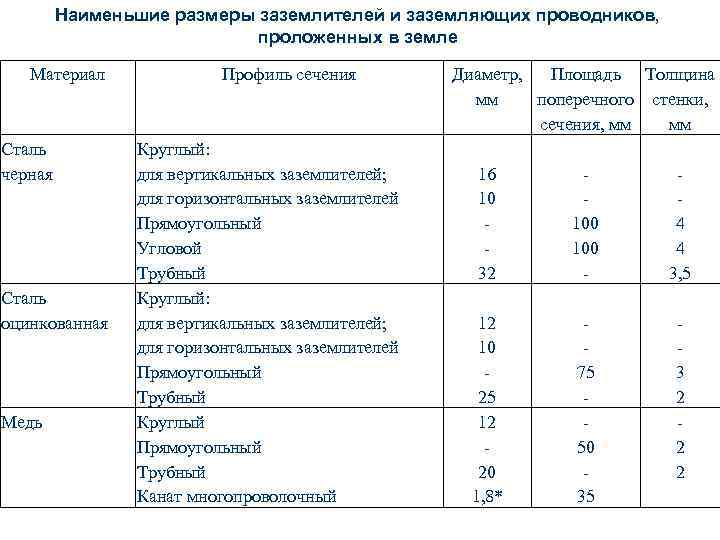

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Национальные электротехнические нормы для наружной проводки

С приближением теплой погоды мы готовимся проводить на улице как можно больше времени после снега, ветра и дождя. И, несмотря на то, что они впитывают солнце, на улице также будет электричество. Национальный электротехнический кодекс (NEC) предъявляет столько же требований к наружным цепям и оборудованию, сколько и к тому, что находится внутри помещений. Основными проблемами безопасности наружной проводки являются ее защита от влаги, коррозии, физических повреждений и прокладки под землей.

Большинство требований нормативных документов для наружных работ касаются наружных электрических розеток и осветительных приборов, а также прокладки проводки над и под землей. В тех случаях, когда официальные требования Кодекса предусматривают наличие оборудования, включенного в список, это означает, что используемые продукты должны быть внесены в список для применения утвержденным испытательным агентством.

Наружные розетки

• Защита от замыканий на землю (УЗО) требуется для всех наружных розеток, однако есть исключения для оборудования для снеготаяния или противообледенительного оборудования.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть доступны с земли и находиться на высоте не более 6 1/2 футов над уровнем земли.
• Пристроенные террасы и балконы с внутренним доступом (например, с террасы на кухню) должны иметь емкость не выше 6 1/2 футов над террасой, балконом или патио. Обычно рекомендуется, чтобы в домах были розетки на каждой стороне террасы или балкона, доступные с земли.
• Емкости в потенциально влажных местах (например, на крытом крыльце) должны быть устойчивыми к атмосферным воздействиям и иметь защитное покрытие.
• Емкости во влажных местах (те, которые подвергаются воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «во время использования».

Наружное освещение

• Светильники для влажных или открытых помещений должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Электрические коробки для поверхностного монтажа должны быть защищены от атмосферных воздействий.
• Светильники наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Трансформаторы для низковольтного освещения должны быть легко доступны.

Наружная проводка

• Открытая или скрытая проводка должна быть указана в соответствии с ее применением. (Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.)
• UF-кабель может быть проложен непосредственно (без кабелепровода) при толщине покрытия не менее 24 дюймов.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка, окружающая кабелепровод или кабели, должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть проложена на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов до точки подключения над землей или не менее 8 футов над землей.

Несколько замечаний о бассейнах, гидромассажных ваннах и спа

• Постоянный бассейн должен иметь доступ к электрической розетке не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренней части стены постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, которые не могут обслуживать никакие другие устройства.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.
• Низковольтные светильники (также известные как светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Электрические провода, нависающие над бассейном, спа или гидромассажной ванной, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и гидромассажных ваннах.

Позвоните перед тем, как копать

Хотя это и не обязательно, вы можете позвонить по номеру 811 (национальная горячая линия «Позвоните, прежде чем копать») как минимум за три дня до того, как вы планируете копать где-либо на своем участке. Сотрудники горячей линии оповестят всех поставщиков коммунальных услуг в вашем районе. Те, у кого линии проходят через вашу собственность, отправят представителя, чтобы отметить их линии на земле. Вы можете использовать силовое оборудование, чтобы копать не ближе 24 дюймов к отмеченным линиям, но вы должны использовать ручную лопату при копании в пределах 24 дюймов по обе стороны от отмеченной линии.

Лучший тип провода для электропроводки дома

Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще прокладывать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

Неметаллический провод Romex

Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

Подземный питающий кабель UF

Хотя провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический наружный кабель, устойчивый к воде, погодным условиям, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

Кабели в металлической оболочке/провода THHN/THWN

Каждый домовладелец знает, что в незавершенных помещениях, таких как чердак, подвал или гараж, могут возникнуть проблемы с прокладкой проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более широкий перечень применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

Низковольтные кабели

В то время как типичная электрическая сеть в доме имеет напряжение 110–120 вольт, существуют также 50-вольтовые цепи, требующие специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

Другие типы проводов, используемых в частных домах

Несмотря на то, что упомянутые выше провода составляют большую часть электропроводки в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным.
