Сечение провода по току и мощности таблица: Таблица зависимости сечения кабеля от тока (мощности).

Выбор сечения кабеля по току


23.02.2019
0
bogdann.tech
Кабели и провода Электропроводка

Используя таблицу ПУЭ можно правильно выбрать сечение кабеля по току. Так, например если кабель будет меньшего сечения, то это может привести к преждевременному выходу из строя всей системы проводки или порче включённого оборудования. Так же неправильный выбор толщины кабеля может стать причиной пожара, который произойдёт из-за плавления изоляции провода при его перегреве из-за высокой мощности.

При обратном процессе, когда толщина кабеля будет взята со значительным запасом по мощности, может произойти лишняя трата денег для приобретения более дорогостоящего провода.

Как показывает практика, в большинстве случаев выбирать сечение кабеля по току следует исходя из показателя его плотности.

Таблицы ПУЭ и ГОСТ

Плотность тока

При проведении выбора сечения провода необходимо знать некоторые показатели. Так, например величина плотности тока в таком материале как медь составляет от 6 до 10 А/мм2. Такой показатель является результатом многолетних наработок специалистов и принимается исходя из основных правил регламентирующих устройство электрических установок.

В первом случае при плотности в шесть единиц предусмотрена работа электрической сети в длительном рабочем режиме. Если же показатель составляет десять единиц, то следует понимать, что работа сети возможна не длительное время во время периодических коротких включений.

Поэтому производить выбор толщины необходимо именно по данному допустимому показателю.

Приведенные выше данные соответствуют медному кабелю. Во многих электрических сетях до сих пор применяются и алюминиевые провода. При этом медный кабель в сравнении с последним типом провода имеет свои неоспоримые преимущества.

К таковым можно отнести следующее:

  1. Медный кабель обладает намного большей мягкостью и в тоже время показатель его прочности выше.
  2. Изделия, изготовленные из меди более длительное время не подвержены процессам окисления.
  3. Пожалуй, самым главным показателем медного кабеля есть его более высокая степень проводимости, а значит и лучший показатель по плотности тока и мощности.

К самому главному недостатку такого кабеля можно отнести более высокую цену на него.

Показатель плотности тока для алюминиевого провода находится в диапазоне от четырёх до шести А/мм2. Поэтому его можно применять в менее ответственных сооружениях. Так же данный тип проводки активно применялся в прошлом веке при строительстве жилых домов.

Проведение расчетов сечения по току

При расчете рабочего показателя толщины кабеля, необходимо знать какой ток будет протекать по сети данного помещения. Например, в самой обычной квартире необходимо суммировать мощность всех электрических приборов, которые подключаются к сети.

В качестве примера для расчета можно привести стандартную таблицу потребляемой мощности основными бытовыми приборами, использующимися в обычной квартире.

Исходя и суммарной мощности, производится расчет тока, который будет течь по кабелям сети.

I=(P*K1)/U

В этой формуле Р означает общую мощность, измеряемую в Ваттах, К1 – коэффициент, который определяет одновременную работу всех бытовых приборов (его величина обычно равняется 0,75) и U – напряжение в домашней сети равное обычно 220 Вольтам.

Данный показатель расчета тока поможет сделать оценку нужного сечения для общей сети. При этом необходимо так же учитывать и рабочую плотность тока.

Такой расчет можно принимать как приблизительный выбор. При этом более точные показатели могут быть получены с использованием выбора из специальной таблицы ПУЭ. Такая таблица ПУЭ является элементом специальных правил устройства электрических установок.

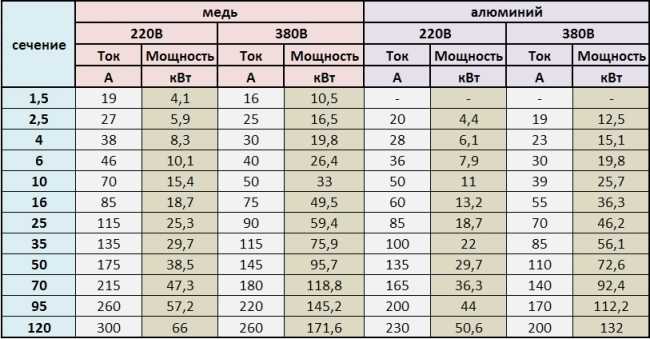

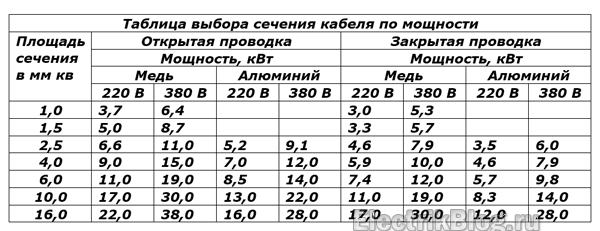

Ниже приведен пример таблицы ПУЭ, по которой возможно производить выбор сечения.

Как видно такая таблица ПУЭ кроме зависимости сечений от показателя по току ещё предусматривает и учёт материала, из которого изготавливаются провода, а так же и его расположение. Кроме этого в таблице регламентируется количество жил и величина напряжения, которая может быть как 220, так и 380 Вольт.

Расчет по току с применением дополнительных параметров

При расчете сечения на основе тока с использованием таблицы ПУЭ можно пользоваться и дополнительными параметрами.

Например, есть возможность учитывать диаметр жилы. Поэтому при определении сечения жилы применяют специальное оборудование под названием микрометр. На основе его данных определяется толщина каждой жилы. Потом с использованием значений ранее полученных токов и специальной таблицы производится окончательный выбор величины сечения жилы провода.

Если же кабель состоит из нескольких жил, то следует произвести замер одной из них и посчитать её сечение. После этого для нахождения окончательного значения толщины, показатель, полученный для одной жилы, умножается на их количество в проводе.

Полученное таким образом с использованием расчетов и таблицы ПУЭ значение сечения кабеля позволит создать в доме или квартире проводку, которая будет служить хозяевам на протяжении довольно долгого периода времени без возникновения аварийных или внештатных ситуаций.

bogdann.tech

Администратор сайта Electricvdele.Ru

  • Next Обзор всех видов напольных кабель каналов от металлических и алюминиевых до пластиковых
  • Previous Обзор плинтусов с кабель каналом: разновидности, размеры, способы монтажа

Расчёт сечения кабеля провода по мощности току 220

~Prof Master~

Подключение светодиодного оборудования

Подключение счетчиков 220 — 380 вольт

Подключение точечного освещения

Монтаж заземления помещений

Монтаж электропроводки

Допустимый длительный ток для кабелей с медными жилами в воздухе

Ток Амп

220 Вольт

380 Вольт

Сечение mm2

1 А

0,22 кВт

0,66 кВт

0. 5 mm2

2 А

0,44 кВт

1,3 кВт

0.5 mm2

3 А

0,66 кВт

1,97 кВт

0.75 mm2

4 А

0,88 кВт

2,63 кВт

0.75 mm2

5 А

1,1 кВт

3,3 кВт

1.0 mm2

6 А

1,32 кВт

3,9 кВт

1.0 mm2

10 А

2,2 кВт

6,6 кВт

1.5 mm2

16 А

3,52 кВт

10,5 кВт

1.5 mm2

25 А

5,5 кВт

16,45 кВт

2.5 mm2

35 А

7,7 кВт

23,03 кВт

4.0 mm2

42 А

9,2 кВт

27,6 кВт

6. 0 mm2

55 А

12.1 кВт

36.19 кВт

10 mm2

75 А

16,5 кВт

49,36 кВт

16 mm2

95 А

20,9 кВт

62.52 кВт

25 mm2

120 А

26.4 кВт

78.98 кВт

35 mm2

145 А

31,9 кВт

95,43 кВт

50 mm2

180 А

39,6 кВт

118,4 кВт

70 mm2

220 А

48,4 кВт

144.7 кВт

95 mm2

260 А

57,2 кВт

171.1 кВт

120 mm2

305 А

67.1 кВт

200,7 кВт

150 mm2

350 А

77 кВт

230. 3 кВт

185 mm2

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.

Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16. 45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)

Ток I = Мощность P — 16000 делим на U — 658.1793 и получаем силу тока I — 24.3 Амп.

***

Схема подключения бесперебойного питания

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17.3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.

***

2. ВРУ в доме

Заказать звонок

E-mail:
Тел:
Имя:

Страница 1 из 3 1 2 3

Расчет и подбор сечения проводов

При ремонте или проектировании электрооборудования необходимо правильно подобрать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого нужно знать параметры нагрузки и особенности монтажа кабеля.

Содержание

  • 1 Зачем рассчитывать поперечное сечение кабеля
  • 2 Размер по мощности
  • 3 Как рассчитать силу тока
  • 4 Расчет площади поперечного сечения кабеля по мощности и длине
  • 5 Открытая и закрытая проводка

Зачем рассчитывать сечение кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • эконом.

Если выбранная площадь сечения провода мала, то токовые нагрузки на кабели и провода будут высокими, что приведет к перегреву. Это может привести к аварийной ситуации, которая приведет к повреждению всего электрооборудования и станет опасной для жизни и здоровья.

Если, с другой стороны, установлены провода с большой площадью поперечного сечения, безопасное применение гарантировано. Но с финансовой точки зрения будет перерасход. Правильный подбор площади сечения провода – залог долговременной безопасной эксплуатации и рационального использования финансовых средств.

В ПУЭ имеется отдельная глава по правильному выбору проводников: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и условиям коронирования».

Площадь поперечного сечения кабеля рассчитывается в зависимости от его мощности и тока. Давайте посмотрим на примеры. Чтобы определить, какое сечение провода необходимо для 5 кВт Вам потребуется воспользоваться таблицами «Правил устройства электроустановок. Правила устройства электроустановок «). Настоящее руководство является нормативным документом. В нем указано, что сечение кабеля выбирается по 4 критериям:

  1. Напряжение питания ( Однофазное или трехфазное ).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах ( А ), или мощность в киловаттах ( кВт ).
  4. Расположение кабеля.

В PUE нет значения. 5 кВт , поэтому нам придется выбрать следующее большее значение — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать медный провод. В большинстве случаев установка осуществляется по воздуху, поэтому из справочных таблиц подходит сечение 2,5 мм². Максимально допустимая токовая нагрузка составит 25 А.

В вышеупомянутом руководстве также указан ток, на который рассчитан входной автоматический выключатель ( ВА ). Согласно « Правил устройства электроустановок » для нагрузки 5,5кВт ток ВА должен быть 25 А. В документе указано, что номинальный ток провода, который идет в дом или квартиру, должен быть на одну ступень выше, чем у ВА. В этом случае после 25 ампер будет 35 ампер. Последнее значение должно быть принято в качестве расчетного значения. Ток 35 А соответствует сечению 4 мм² и мощности 7,7 кВт. Итак, подбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать какое сечение медного провода требуется для 10кВт опять же воспользуемся справочником. Если вы рассматриваете случай открытой проводки, вы должны определиться с материалом кабеля и напряжением питания.

Например Для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

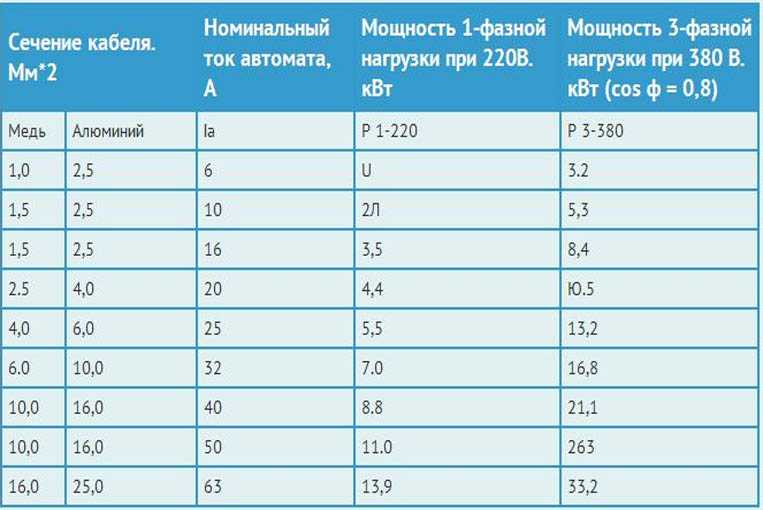

Выбор в зависимости от мощности

Перед подбором сечения кабеля по мощности необходимо рассчитать его суммарное значение, составить перечень электроприборов на участке, к которому прокладывается кабель. На каждом из устройств должна быть указана мощность, рядом будут написаны соответствующие единицы измерения: Вт или кВт ( 1 кВт = 1000 Вт ). Затем вам нужно будет сложить мощность всего оборудования и получится сумма.

Если вы выбираете кабель для подключения одного электроприбора, то достаточно информации только о его потребляемой мощности. Подобрать сечение провода по мощности можно в таблицах ПУЭ.

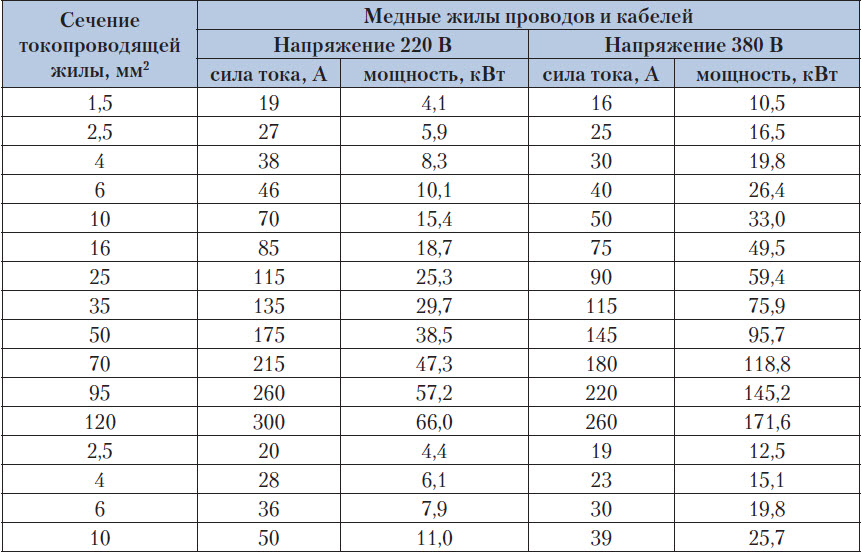

Таблица 1. Выбор сечения провода по мощности для кабеля с медными жилами

4

4

1 220 V

Сечение токопроводящей жилы, мм² Для кабеля напряжением Voltage 380 V
Current, A Power, kW Current, A Power, kW
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19 ,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75. 9
50 175 38.5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300.

49

Сечение токоведущей жилы, мм² Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Current, А Power, kW Current, A Power, kW
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,2

In addition, you must know the voltage сети: трехфазная соответствует 380 В и однофазная 220 В. В ПУЭ

приведены сведения как для алюминиевых, так и для медных проводов. Оба имеют свои преимущества и недостатки. К преимуществам медных проводов относятся:

  • высокая прочность;
  • эластичность;
  • устойчивость к окислению; Электропроводность
  • больше, чем у алюминия.

Недостаток медных проводов – высокая стоимость. В советских домах при строительстве использовалась алюминиевая электропроводка. Поэтому, если происходит частичная замена, желательно ставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки ( до щита ) устанавливается новая. Тогда имеет смысл использовать медь. Прямой контакт меди и алюминия недопустим, так как это приводит к окислению. Поэтому для их соединения используется третий металл.

Вы можете самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого необходимо использовать формулу: I=P/(U*1,73) , где P — мощность, Вт; U — напряжение, В; I — сила тока, А. Затем по справочной таблице выбрать сечение кабеля в зависимости от расчетного тока. Если нужного значения нет, то выбирается ближайшее, превышающее расчетное.

Как рассчитать по току

Величина тока, протекающего по проводнику, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация дана для комнатной температуры ( 18°С ). Для выбора сечения кабеля по току используют таблицу ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ПОСТОЯННЫЕ ТОКИ для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией).

Таблица 3. Электрический ток для медных проводов и шнуров с резиной и изоляцией из ПВХ

Площадь поперечного сечения проводника, MM² CUMIN

два одножильных провода три одножильных провода четыре одножильных один двухжильный один трехжильный
0,5 11

1 —
0,75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250
150 440 360 330
185 510
240 605
300 695
400 830

Для расчета алюминиевых проводов воспользуйтесь таблицей.

Table 4. Electrical current for aluminum wires and cords with rubber and PVC insulation

Conductor cross-sectional area, mm² Current, A, for wires laid openly
openly в одной трубке
два одножильных провода three solid conductors four single-core one two-core one three-core
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190
150 340 275 255
185 390
240 465
300 535
400 645

В дополнение к Electrical.

Для приблизительного расчета сечения кабеля по току его следует разделить на 10. Если в таблице не указано полученное сечение, то необходимо взять ближайшее большее значение. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А разделите ток на 8. Если установлены алюминиевые кабели, необходимо разделить на 6. Это потому что толщина алюминиевой жилы больше, чем у медной, чтобы обеспечить одинаковые нагрузки.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потери напряжения. Таким образом, на конце проводника напряжение может уменьшаться и быть недостаточным для работы электроприбора. Для отечественных электрических сетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот резерв будет использован для коммутации и проводки. Если концы провода подключены к распределительному щиту, запасная длина должна быть еще больше, так как автоматические выключатели.

При прокладке кабелей на большие расстояния необходимо учитывать следующее падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На этот параметр влияет:

  1. Длина провода, единица измерения — м. При ее увеличении увеличиваются потери.
  2. Площадь поперечного сечения, измеренная в мм². С его увеличением падение напряжения уменьшается.
  3. Удельное сопротивление материала ( справочное значение ). Указывает сопротивление провода, которое составляет 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равно произведению сопротивления на ток. Допустимо, что это значение не должно превышать 5%. Если это не так, необходимо использовать кабель большего сечения. Алгоритм расчета площади сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosf находим ток по формуле: I=P/ (U*коф) . Для электросетей, используемых в быту, cosf = 1 . В промышленности cosf рассчитывается как отношение активной мощности к полной мощности. Последняя состоит из активной и реактивной мощностей.
  2. Используйте таблицы ПУЭ для определения токоведущего сечения проводника.
  3. Рассчитать сопротивление проводника по формуле: Ro=ρ*l/S где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учитывать тот факт, что ток по кабелю идет не только в одном направлении, но и в обратном. Следовательно, общее сопротивление: Р = Ро*2 .
  4. Падение напряжения находим из соотношения: ΔU=I*R .
  5. Найдите падение напряжения в процентах: ΔU/U . Если полученное значение превышает 5 %, то выбирают из справочника наибольшее сечение проводника.

Открытая и закрытая проводка

В зависимости от расположения проводка делится на два типа:

  • закрытая;
  • открыть.

На сегодняшний день в квартирах установлена ​​скрытая проводка. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурятся. В качестве проводов используются медные провода. Все планируется заранее, так как со временем для наращивания проводки или замены элементов придется демонтировать отделку. Провода и кабели, имеющие плоскую форму, чаще используются для скрытой отделки.

При открытой проводке провода прокладываются вдоль поверхности помещения. Преимущества отдаются гибким проводникам, имеющим круглую форму. Они легко монтируются в кабельные каналы и проходят сквозь гофру. При расчете нагрузки на кабель учитывают и способ прокладки проводки.

Связанные статьи:

Номинальный ток по американскому калибру проводов

AWG — американский калибр проводов — используется в качестве стандартного метода определения диаметра провода, измеряя диаметр проводника (голого провода) со снятой изоляцией. AWG иногда также называют калибром проводов Брауна и Шарпа (B&S).

Приведенная ниже таблица AWG относится к одиночному сплошному круглому проводнику. Из-за небольших зазоров между жилами в многожильных проводах многожильный провод с такой же токопроводящей способностью и электрическим сопротивлением, что и одножильный провод, всегда имеет несколько больший общий диаметр.

Чем выше число, тем тоньше провод. Типичная бытовая электропроводка имеет номер AWG 12 или 14. Телефонный провод имеет типичный размер AWG 22, 24 или 26.

В таблице ниже указаны номинальные значения тока для одножильных и многожильных проводных кабелей с ПВХ-изоляцией. Имейте в виду, что текущая нагрузка зависит от способа монтажа (оболочки) и от того, насколько хорошо тепло сопротивления отводится от кабеля. Важна рабочая температура проводника, температура окружающей среды и тип изоляции проводника. Всегда проверяйте данные производителя перед детальным проектированием.

Для просмотра полной таблицы с номиналами одноядерных и многоядерных токов — поверните экран!

2

2 36

0101

AWG Diameter
(mm)
Diameter
(in)
Square
(mm 2 )
Resistance
Copper
(ohm/1000m)
Сопротивление
Алюминий
(Ом/1000 м)
Типовое Макс. Номинальные токовые нагрузки — медь (AMPS) 1)
ОДИНСКИЙ КОРИЯ Multicore
До 3 сердечника 4 — 6 Cores 7 — 4 — 6 Cores 7 — 4 — 6 Cores 7 — 41347

4 — 6 Cores.
40 0,08 . 0,0050 3448 5300
9,10101 0,101 0.0064 2693 4141
38 0.10 0.0040 0.0078 2210 3397
37 0.11 0,0045 0,0095 1810 2789
0.0050 0. 013 1326 2038
35 0.14 0.0056 0.015 1120 1767
34 0,16 0,0063 0,020 862 13251

10112 33 0.18 0.0071 0.026 663 1019
32 0.20 0.0080 0.031 556 855
30 0,25 0,010 0,049 352 5411

1421
28 0.33 0.013 0.080 216 331
27 0. 36 0.014 0.096 180 276
26 0,41 0,016 0,13 133 204 204 204 204 20411421

25 0.45 0.018 0.16 108 166
24 0.51 0.020 0.20 88 133 3.5 2 1.6 1.4 1.2 1.0
22 0.64 0.025 0.33 52 80 5.0 3 2.4 2.1 1.8 1.5
20 0. 81 0.032 0.50 34 53 6.0 5 4.0 3.5 3.0 2.5
18 1.0 0.040 0.82 21 32 9.5 7 5.6 4.9 4.2 3.5
16 1.3 0.051 1.3 13 20 15 10 8.0 7.0 6.0 5.0
14 1.6 0.064 2.1 8.2 13 24 15 12 10 9.0 7.5
13 1.8 0.072 2.6 6.6 10
12 2. 1 0.081 3.3 5.2 8.0 34 20 16 14 12 10
10 2.6 0.10 5.3 3.3 5.0 52 30 24 21 18 15
8 3.3 0.13 8.3 2.1 3.2 75 40 32 28 24 20
6 4.1 0.17 13.3 1.3 2.0 95 55 44 38 33 27
4 5.2 0.20 21.2 0.81 1.3 120 70 56 49 42 35
3 26. 7 0.65 0.99 154 80 64 56 48 40
2 6.5 0.26 33.6 0.51 0.79 170 95 76 66 57 57
1 7.4 0.29 42.4 0.41 0.63 180 110 88 77 66 55
0 (1/0) 8.3 0.33 53.5 0.32 0.50 200
00 (2/0) 9.3 0.37 67.4 0.26 0.39 225
000 (3/0) 10.4 0.41 85. 0 0.20 0.32 275
0000 (4/0) 11.7 0.46 107 0.16 0.25 325
250 127 345
300 152 390
400 178 415

1) Current ratings for up to 1000 V , PVC-insulated single and multicore wiring cables, ambient temperature до 30 o C

Загрузите и распечатайте диаграмму AWG

Значения сопротивления основаны на удельном электрическом сопротивлении меди 1,724 x 10 -8 Ом·м (0,0174 мкОм·м) и удельное электрическое сопротивление для алюминия 2,65 x 10 -8 Ом·м (0,0265 мкОм·м).

Top
