Счетчики электроэнергии лучшие: рейтинг топ-10 по версии КП

Пять самых лучших счетчиков электроэнергии

Инвестпроекты

Согласно действующему законодательству, единственным требованием к приборам учета является их класс точности. Однако снабжающие компании руководствуются собственными критериями, которые сложно оспорить. Поэтому перед приобретением счетчика электроэнергии уточняйте — есть ли понравившаяся модель в списке разрешенных к установке.

Лучшие электронные электросчетчики с электромеханичес­ким циферблатом

Энергомера CE101-S6

Модель очень популярна и рекомендуется к установке многими энергоснабжающими организациями. Помимо возможности снять показания в любой момент, независимо от наличия сетевого напряжения, счетчики с механическим циферблатом обладают еще одним преимуществом, по сравнению со своими полностью электронными собратьями. Такие модели сохраняют полную работоспособность при более низких температурах. Прибор рассчитан на крепление тремя винтами и выпускается в двух модификациях — 145 и 148 с номинальными/максимальными токами 5(60)А и 10(100)А соответственно.

Основные плюсы:

• 5 лет заводской гарантии;
• высокая точность измерений;
• малое собственное энергопотребление.

Минусы:

• зажимные скобы отодвигаются винтами и их может перекосить;
• надежность устройства зависит от используемых комплектующих.

Лучшие счетчики электроэнергии с ЖКИ

Меркурий 201.8

По сравнению с более ранними модификациями модели Меркурий 201, новинка компании Инкотекс компактнее и имеет расширенный температурный диапазон. Счетчик крепится на DIN-рейку и «вписывается» в отверстие от девяти стандартных модулей на щитке. Отличительная особенностью этого электросчетчика: широкий диапазон рабочих нагрузок. При номинальном токе в 5А, максимальная нагрузка составляет 80А. К сожалению, производитель не посчитал возможным оборудовать счетчик импульсным выходом для снятия телеметрии. Если его наличие требуется для снабжающей или управляющей компании — обратите внимание на модификации 201. 2 и 201.4 с ЖКИ или 201.5 с механическим циферблатом.

Основные плюсы:

• расширенный диапазон допустимых нагрузок;
• компактные размеры;
• широкий диапазон рабочих температур.

Минусы:

• нет выхода для снятия телеметрии.

Лучшие многотариф­ные счетчики элек­троэнергии

Меркурий 200.02

Один из лучших бюджетных вариантов многотарифного электросчетчика. Целесообразность установки счетчика именно такого типа зависит от наличия в доме или квартире электропотребителей, чью активную эксплуатацию удается совместить с наиболее дешевым тарифом. Причем не создавая особых неудобств в быту. В качестве примера можно назвать теплый пол, электрокотел или бойлер для нагрева воды. Энергоснабжающие организации также благосклонно относятся к модели Меркурий 200.02, поскольку она имеет встроенный PLC-модем и позволяет легко интегрировать этот счетчик в состав АСКУЭ. Прибор умеет хранить информацию о помесячном потреблении, что может быть полезно при возникновении спорных ситуаций.

Основные плюсы:

• доступная цена;
• способен вести учет по 4 тарифам;
• встроенный PLC-модем и CAN-шина;
• память помесячных показаний.

Минусы:

• достаточно большие габариты;
• бесполезен, если основное энергопотребление происходит днем.

Энергомера CE102 S7

Об этом счетчике достаточно было бы сказать, что он в свое время получил награду «Сто лучших товаров России». Модель действительно интересная и, что не менее важно, универсальная. Ее индикатор отображает массу нужной и просто полезной информации. Причем длительность цикла показа настраивается. Прибор запоминает данные за последний год и способен их хранить при отключении питания не менее тридцати лет. Превосходно интегрируется с большим количеством автоматизированных систем учета, за что его очень любят многие управляющие и снабжающие компании. Нужно только проконсультироваться перед покупкой — каким интерфейсом должен обязательно обладать счетчик CE102 S7, поскольку он выпускается в нескольких модификациях.

Основные плюсы:

• заводская гарантия 5 лет;
• расширенный температурный диапазон;
• 7 модификаций с разными наборами интерфейсов и дополнительных опций;
• есть модификация со встроенным управлением нагрузкой.

Минусы:

• качество исполнения сильно зависит от использованных комплектующих.

Лучшие трехфазные счетчики электро­энергии

Меркурий 231 АT-01

Доступная и практичная модель счетчика для организации учета электроэнергии в трехфазных сетях на небольших предприятиях, отдельных цехах, магазинах, а также в частном секторе. Помимо относительно невысокой стоимости, этот прибор выгодно отличается от других устройств подобного класса наличием встроенного интерфейса IRDA. Такое решение позволяет перенастраивать счетчик на новые правила учета дистанционно, без вскрытия клеммной колодки. В условиях часто меняющейся нормативной базы — это большое преимущество. Если же многотарифный учет вам не нужен — обратите внимание на модель Меркурий 231 АМ-01. Она обойдется на треть дешевле и еще удобней, поскольку оснащена электромеханической шкалой.

Основные плюсы:

• 4 тарифа и 16 временных зон учета;
• беспроводной доступ к настройкам;
• есть журнал событий.

Минусы:

• рассчитан на эксплуатацию внутри помещений;
• измеряет только активную энергию;
• не имеет встроенного реле, ограничивающего потребляемую мощность.

Какой электросчет­чик лучше купить?

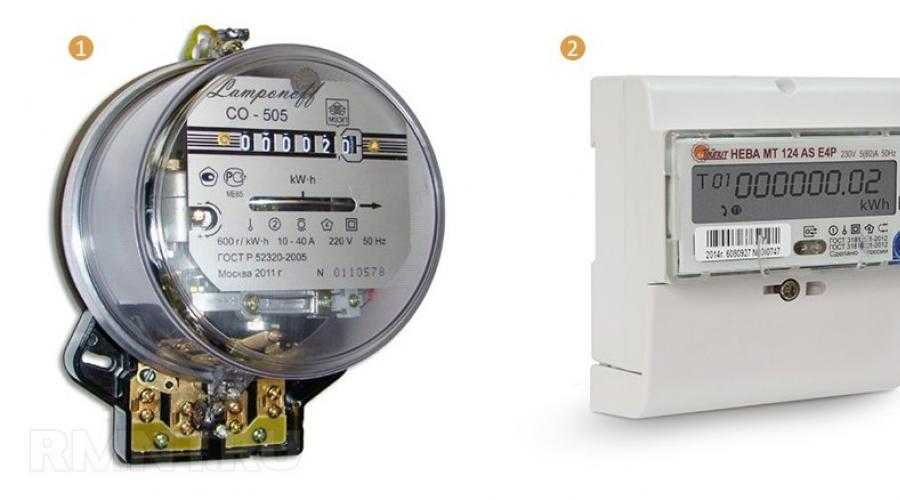

С эксплуатационной точки зрения — до сих пор наиболее практичны классические индукционные счетчики. Они очень надежны, и, по сути, у них всего два существенных недостатка: однотарифность и невозможность удаленного контроля.

Их электронные собратья по функционалу однозначно выигрывают, но надежность таких приборов учета определяется качеством используемой элементной базы.

Чему отдать предпочтение, моделям с механическим циферблатом или ЖКИ — зависит скорее от личных вкусов. Начинка у электронных счетчиков с разным способом отображения отличается мало, но «механика» более удобна для уличной установки.

Целесообразность приобретения многотарифных приборов учета — до сих пор является темой дискуссий на самых разных сетевых ресурсах. Получит ли владелец такого счетчика выгоду от его установки — полностью определяется почасовым режимом потребления, а также готовностью перенести наиболее энергоемкие мероприятия на время действия льготного тарифа.

Без сомнения, рано или поздно автоматизированные системы учета потребления станут неотъемлемой частью нашего быта. Если ориентироваться на перспективу — выбирать счетчик электроэнергии лучше электронного типа, с возможностью его интеграции в АСКУЭ. А вот платить «за свет» приходится сейчас, поэтому нужен ли вам именно многотарифный прибор — считайте и решайте сами.

По сравнению с однофазными, выбор трехфазного счетчика обременен еще большим количеством условий. В обзоре рассмотрен единственный представитель этого класса приборов, оптимальный для учета относительно невысокого потребления электроэнергии.

i2c — модуль чтения показаний счетчиков электроэнергии

Модуль SPC-i2c обеспечивает считывание показаний счетчика электроэнергии по интерфейсам CAN (для счетчиков “Меркурий” с интерфейсом CAN) и RS-485 (для счетчиков с интерфейсом RS485) и передачу измеренной информации по шине Sensors, по интерфейсу I2C.

Внешний вид и назначение органов подключения и индикации SPC-i2c

Внешний вид и назначение органов подключения модуля представлен на рисунке:

1. – Клеммные блоки “+” и “–”, предназначенные для подключения к модулю резервного источника электропитания.
2. – Разъемы интерфейса Sensor.
3. – Индикатор “Stat.”, информирующий о состоянии подключения к счетчику электроэнергии. Периодически включается 1 раз в секунду при отсутствии связи с счетчиком электроэнергии; периодически включается 1 раз в 3 секунды при установлении связи с подключенным счетчиком электроэнергии.
4. – Клеммные блоки интерфейса CAN (для подключения счетчиков электроэнергии “Муркурий”). Клеммник “H” соответствует сигналу “CAN +” (“CAN H”), клеммник “L” соответствует сигналу “CAN –” (“CAN L”).
5. – Клеммные блоки интерфейса RS-485.
6. – Клеммные блоки выхода электропитания модуля +5 В (для электропитания интерфейса счетчиков “Меркурий”).
7. – DIP-переключатели включения встроенных терминирующих резисторов интерфейсов CAN (“Rc”) и RS-485 (“Rs”).

Поддержка счетчиков в SPC-i2c

На данный момент поддерживаются следующие типы счетчиков электроэнергии:

• НЕВА МТ113, НЕВА МТ123, НЕВА МТ114 AS, НЕВА МТ114 AR2S *, НЕВА МТ124 AS, НЕВА МТ114 AR2S * производства ООО «Тайпит – ИП»;
• НЕВА МТ313, НЕВА МТ323, НЕВА МТ314, НЕВА МТ324 производства ООО «Тайпит – ИП»;
• “Меркурий” исполнений 200.02, 200.04, 203.2T *, 206 производства ООО «НПК «Инкотекс»;
• “Меркурий” исполнений 230 АRT *, 234 ART, 236 ART * производства ООО «НПК «Инкотекс»;
• CE102, CE300, CE302 производства ОАО «Концерн «Энергомера».

Символом * помечены типы счетчиков, поддержка которых реализуется по согласованию с потребителем.

Пример схемы применения модуля SPC-i2c с устройством LPowerNode 2DIN для мониторинга счетчика электрической энергии

ВНИМАНИЕ! Длина кабелей шины “Sensor” от устройства LPower Node должна быть не более 0,5 метров. Длина кабелей шины “Sensor” от устройства iNode Light может быть до 15 метров. Длина кабелей шины “Sensor” между модулем SPC-i2c и дополнительными датчиками – не более 15 метров.

Отличительные особенности SPC-i2c

• Автоматическое определения типа подключенного счетчика электроэнергии (из списка поддерживаемых).
• Модуль обеспечивает считывание с счетчика электроэнергии:
  • значений накопленной энергии суммарно и по тарифам (для многотарифных счетчиков) за всё время измерения;
  • дополнительных энергетических параметров сети (частота сети, напряжения, токи, мощности фаз).
• Поддержка устройств LPowerNode (при подключении к шине Sensor на расстояние до 1 метра и при условии обновления устройств соответствующим встроенным ПО с поддержкой модуля SPC-i2c).
• Возможность электропитания модуля как он внешнего источника 5..14 В, так и от подключенного устройства LPowerNode.
• Дополнительный выход +5 В для электропитания драйвера интерфейса контролируемого счетчика (для счетчиков “Меркурий”).
• Возможность считывания данных модуля по интерфейсу I2C сторонним оборудованием (протокол передачи данных предоставляется по запросу), обеспечивающим работу по данному интерфейсу с соответствующими характеристиками (см. техническую спецификацию).
• Встроенный усилитель шины Sensor (для верхнего разъема шины Sensor) для подключение цифровых датчиков к устройству LPowerNode на расстояние до 15 метров.
• Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм.

Пример отображения данных счетчика электроэнергии НЕВА МТ324 в WEB интерфейсе устройства LPowerNode 2DIN

Категория: Управление электропитанием LPowerNode и RPowerNode
Метка: Мониторинг счетчиков

Параметры электропитания:
Потребляемая мощность	не более 0,5 Вт
Рабочий диапазон напряжения питания	от 5 до 14 В
Защита от перегрузок по току и коротких замыканий	да
Защита от смены полярности	да
Защита входа питания 5. .14 В от импульсных перенапряжений	да
Сетевые интерфейсы:
2 порта I2C (разъем RJ12)	интерфейс цифровых датчиков, встроенный усилитель (для верхнего разъема шины Sensor)
Рабочая частота интерфейса I2C	не более 80 кГц без использования контроля удержания линии SCL(Clock Stretching), не более 100 кГц при условии использования контроля удержания линии SCL (Clock Stretching)
Интерфейс для подключения счетчика электроэнергии	CAN (для счетчиков “Меркурий”), RS-485
Условия эксплуатации, габаритные размеры и масса:
Рабочая температура окружающего воздуха	от 0 до +50 С (от -20 до +50 С – по требованию заказчика)
Степень защиты по ГОСТ 14254	IP 20
Габаритные размеры ШxДxВ	не более 90 х 35 х 67мм
Масса	не более 0,15 кг

Основано на 0 отзывах

0. 0 общая оценка

10 лучших счетчиков электроэнергии 2023 года

| лучшие продукты

Результаты основаны на

2 410
Отзывы Отсканировано

Работает на

Популярные запросы

• Термальные перчатки

• Принтеры Эпсон

• Создатели кубиков льда

• Сжигатель сорняков

Питаться от

См. Топ-10 {{name}}

{{/resultItems}}

Microsoft и партнеры могут получить компенсацию, если вы приобретете что-либо по рекомендуемым ссылкам в этой статье.

National Grid — Часто задаваемые вопросы: Что такое спрос

Часто задаваемые вопросы: Что такое спрос?

Термины, которые мы используем
Ниже приведены ключевые термины, которые помогут вам понять спрос на электроэнергию:

• Киловатт (кВт) Норма потребления электроэнергии (Спрос).

  Пример: Десять 100-ваттных ламп потребляют электроэнергию из расчета 1000 ватт или 1 киловатт (кВт).
• Киловатт-час (кВтч) Фактически использованная электрическая энергия (Энергия).

  Пример: Десять 100-ваттных ламп, включенных в течение одного часа, потребляют 1 киловатт-час (кВтч) (т. е. 10 ламп x 100 Вт x 1 час = 1 кВтч).
• Коэффициент нагрузки Мера энергопотребления, равная отношению общего количества киловатт-часов (кВт-ч), использованных в данный период времени, к пиковому потреблению киловатт-часов (кВт) в течение этого времени, умноженному на количество часов за этот период времени.

  Пример: (Фактическое использование кВт·ч) / (пиковое значение кВт x Время)
• Коэффициент нагрузки показывает, насколько хорошо или плохо используется данная электрическая система. Потребители электроэнергии стремятся к лучшему коэффициенту нагрузки или наиболее эффективному использованию установленного ими электрооборудования. Чем ближе заданный коэффициент нагрузки к 1, тем выше эффективность системы.

Определение потребностей клиентов
Мы устанавливаем счетчик потребления для клиентов, которые превышают заранее определенный уровень использования энергии (кВтч). Эти уровни определены в нашей области Тарифы на услуги.

Понимание учета потребления
Точно так же, как записи одометра вашего автомобиля накапливают пробег, электрические счетчики регистрируют потребление (кВтч). Электрические счетчики потребления работают так же, как ваш спидометр, но с одним важным отличием.

Стрелка счетчика энергопотребления движется вперед по мере увеличения потребления электроэнергии, точно так же, как стрелка спидометра движется вперед по мере увеличения скорости автомобиля. Когда вы останавливаете машину, стрелка возвращается к нулю, независимо от максимального количества километров в час, пройденных за поездку. В отличие от стрелки спидометра, счетчики потребления регистрируют максимальное среднее количество киловатт, достигнутое и поддерживаемое в течение интервала времени (т.е. 5 минут, 15 минут)

Например, если в течение одного платежного цикла ваша потребность достигает 50 кВт и остается на этом уровне в течение 15 минут, стрелка счетчика остается на 50 кВт до тех пор, пока ваша потребность не превысит этот уровень. Если позже ваше потребление достигнет 55 кВт и останется на этом уровне в течение 15 минут, стрелка останется на отметке 55. Новая индексная точка сохраняется, даже когда вы используете электроэнергию на уровне ниже 55 кВт, до тех пор, пока не придет считыватель счетчика, чтобы записать потребление и сбрасывает счетчик обратно на ноль.

Некоторое периодически используемое оборудование может эксплуатироваться с помощью различных блокировок и устройств автоматического управления. Поскольку каждый сэкономленный киловатт — это экономия на вашем ежемесячном счете, изучение этих типов устройств имеет смысл.

Энергосбережение с контролем потребления
Существует множество способов управления спросом, начиная от ручного управления и таймеров и заканчивая сложными автоматическими устройствами, которые программируют здания и процессы. Для среднего коммерческого здания лучший контроль над спросом на электроэнергию может быть не в электрической системе, а в самом здании. Хороший тепловой расчет – герметичная конструкция, хороший дизайн окон и вентиляционные системы подходящего размера – это ключ к ограничению спроса и избежанию платы за спрос. Это создает меньшую потребность в тепле и охлаждении, что позволяет вам выбирать более компактное и экономичное оборудование.

Оговорка о храповике спроса
Оговорка о храповике спроса применяется только к клиентам, относящимся к классу крупных услуг общего назначения, получающим услуги с напряжением менее 15 000 вольт, чей ежемесячный измеренный спрос равен или превышает 100 кВт. Время от времени будет разница между зарегистрированным спросом этих клиентов, снятым со счетчика нашим считывателем счетчика, и спросом на выставление счетов, который оплачивает клиент.
