Счетчик электроэнергии трехфазный ЦЭ6803В-Р32 — АО «Энергомера»

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

  • Модификации для прямого, полукосвенного и косвенного включения.
  • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Привлекательная цена.

Считывание данных о потреблении со счетчика ЦЭ6803В

ПоказателиВеличины
Класс точности1
Номинальное напряжение, В3×230/400
Номинальный (базовый) ток, А1; 5; 10
Максимальный ток, А7,5; 60; 100
Схема включениядля трехфазных четырехпроводных счетчиков
Частота измерительной сети, Гц60±3; 50±2,5
Число тарифов1
Датчик токаШунт
Габаритные размеры (ВхШхГ), не более, мм170 x 141 x 52
Степень защиты по ГОСТ 14254-96IP51
МодификацияКласс точностиНоминальный (базовый) ток, АМаксимальный ток, А

ЦЭ6803В 1 230В 1-7,5А 3ф.

4пр. М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
1Номинальный (базовый) ток, А1
7,5AМаксимальный ток, А7,5
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
1Номинальный (базовый) ток, А1
7,5AМаксимальный ток, А7,5
3ф. 4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
FДатчик магнитного поля

ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

110100

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
10Номинальный (базовый) ток, А10
100AМаксимальный ток, А100
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

ЦЭ6803В 1 230В 10-100А 3ф.

4пр. Э Р32 F

110100

Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
10Номинальный (базовый) ток, А10
100AМаксимальный ток, А100
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
FДатчик магнитного поля

ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
5Номинальный (базовый) ток, А5
60AМаксимальный ток, А60
3ф. 4пр.Схема включениядля трехфазных четырехпроводных счетчиков
ЭТип отсчетного устройстваДисплей (ЖКИ)
FДатчик магнитного поля

ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32

ЦЭ6803ВМодель
Р32Тип корпуса
1Класс точности1
230ВНоминальное напряжение, В3×230/400
5Номинальный (базовый) ток, А5
60AМаксимальный ток, А60
3ф.4пр.Схема включениядля трехфазных четырехпроводных счетчиков
M7Тип отсчетного устройстваСемиразрядное механическое

По данным условиям фильтра не найдено ни одной модификации.

ЦЭ6803В-Р32XXXXXXX

Дополнительные функции:

F — Датчик магнитного поля

Тип отсчетного устройства:

M7 — Семиразрядное механическое

Э — Дисплей (ЖКИ)

Схема включения:

3ф.4пр. — для трехфазных четырехпроводных счетчиков

3ф.3пр. — для трехфазных трехпроводных счетчиков

Максимальный ток:

7,5A — 7,5 А

60A — 60 А

100A — 100 А

Номинальный (базовый) ток:

1 — 1 А

5 — 5 А

10 — 10 А

Номинальное напряжение:

100В — 3×57. 7/100 В

230В — 3×230/400 В

Класс точности:

1 — 1

Документация

Руководство по эксплуатации (для счетчиков с МОУ)PDF 894 Kb
Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ)PDF 699 Kb
Руководство по эксплуатации (порядок снятия показаний)PDF 333 Kb
Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля)PDF 1 Mb
ФормулярPDF 2 Mb
Формуляр (Республика Кыргызстан)PDF 1 Mb
Описание типаPDF 4 Mb
Декларация о соответствии ЕАЭСPDF 937 Kb
Сертификат об утверждении типа средств измеренийPDF 521 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)PDF 307 Kb
Сертификат о признании утверждения типа средств измерений (Республика Казахстан)PDF 354 Kb
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)PDF 3 Mb
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан)PDF 943 Kb
Сертификат EMC (Польша)PDF 155 Kb

Трехфазный счетчик: правила монтажа, схема подключения

INCOTEX Меркурий 231 АT-01 I (2 тарифа) 5(60) А

Многотарифный счетчик для учета и сбора данных электрической энергии, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока. Счетчик способен аккумулировать данные и создавать отчеты событий выводя их на ЖКИ , а также передавать информацию через инфракрасный порт.

Возможность счетчика INCOTEX Меркурий 231 обширны. Удобство заключается в  создании отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Виды электросчетчиков

Производители выпускают три вида 3-фазных электросчетчиков:

  • Прямого включения – аналогично однофазным подсоединяются к сети 380 или 220 В. Пропускная мощность аппаратов – до 60 кВт, максимальный ток не превышает 100 А. Для подсоединения подходят провода сечением 1,5-2, мм2.
  • Полукосвенного включения – подкидываются через трансформатор, поэтому подходят для сети с большой нагрузкой. Показания подсчитываются путем умножения разницы предыдущих и последующих данных на коэффициент трансформации.
  • Косвенного включения – подсоединение осуществляется через трансформаторы напряжения и тока. Применяются для учета электроэнергии при высоковольтной интеграции.

Схема подключения прибора будет зависеть от его типа.

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

  • Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
  • Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
  • Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
  • Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Из вышесказанного можно сделать вывод, что трехфазные приборы учета электроэнергии использовать в однофазной сети можно. Показания расхода электроэнергии отображаются верно. Однако при регистрации возникают проблемы, решение которых зависит от инспектора обслуживающей организации.

Виды включений и их особенности

Схема прямого подключения трехфазного счетчика

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

  • прямое подсоединение;
  • косвенное включение;
  • полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Уникальные находки историков и реставраторов

Нередко еще при изучении исторических документов о памятнике архитектуры ученые делают неожиданные открытия. Они находят в архивах сведения об уникальных культурных ценностях — архитектурных элементах или декоре, которые были утрачены за годы эксплуатации здания. Так случилось со знаменитым львом на крыше особняка Анны Кекушевой на Остоженке (дом 21). О том, какой была трехметровая скульптура, установленная на кровле дома, историки знали по старым архивным фотографиям. Но вот что произошло с оригинальным львом, к сожалению, неизвестно. Поэтому реставраторам пришлось воссоздать его по имеющимся снимкам.

Процесс занял несколько месяцев. Первоначально был выполнен фор-эскиз небольшого размера из пластилина. Затем после всех этапов согласования была сделана модель из скульптурной глины, с которой в дальнейшем сняли форму и залили бетоном. С помощью бетонной модели произвели выколотку из медных листов. Далее изготовили каркас из нержавеющей стали, на котором закрепили выколоченные и сваренные медные части. В финале льва патинировали и покрыли защитным составом на основе воска. Наверх скульптуру поднимали четыре часа, после чего надежно закрепили на крыше дома при помощи огромных болтов.

Или еще пример. Скрытые керамические барельефы на здании павильона № 6 «Химия» на ВДНХ были обнаружены с помощью зондирования. Это изображения доярки с ведром для молока и свинарки, держащей поросенка на руках. О том, что исторически барельефы находились на этом месте, мы знали по архивным документам. Но считали, что они были утрачены, и планировали их воссоздавать по сохранившимся чертежам. Когда же начали демонтировать позднюю кирпичную кладку на памятнике, то обнаружили совершенно нетронутые художественные композиции 1954 года.

Другой яркий пример из истории реставрации ВДНХ — горельеф Евгения Вучетича «Знаменосцу мира, советскому народу — слава!», найденный в павильоне № 1 «Центральный». Уникальное панно много лет скрывалось за гипсокартонной фальшстеной в зале Мира. Конечно, было известно, что скульптор создавал этот горельеф к открытию Центрального павильона в 1954 году и что позднее — в конце 1950-х — горельеф был закрыт. Но то, что он сохранился, стало настоящим открытием для нас. Специалисты провели комплексную реставрацию. Увидеть горельеф можно будет после окончания работ в павильоне.

Однофазная сеть

Одна фаза используется в частных домах, квартирах, бытовых помещениях. Большое количество мощных приборов дает высокую нагрузку на сеть. Оптимальнее менять сеть на 3 фазы, так как одна фаза может не выдержать высокое напряжение, что провоцирует частые сбои и более скорый износ бытовой техники. Если этого не происходит, то можно применять следующие решения:

  1. На некоторых приборах (электрическая плита, водонагреватель) сзади на корпусе предусмотрено несколько вариантов включения по предлагаемой схеме. Проводится параллельное подключение с установкой перемычки.
  2. Мощные аккумуляторы требуют виртуальной третьей фазы в виде конденсатора.

Трехфазный электрический счетчик на практике редко подключается к однофазной сети. Подключение похоже на прямое, с тем отличием, что вторая и третья фазы не активны. Такое исполнение может вызвать проблемы при проверке измерительного прибора, а для получения разрешения на установку, необходимо соблюдение дополнительных требований службы энергоснабжения.

При решении установить конструкцию в тремя фазами в однофазную сеть, нужно побеспокоиться об электробезопасности, так как в случае короткого замыкания ток будет выше. Обязательная проверка измерительного трехфазного оборудования проводится не реже одного раза в год.

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.


Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.


Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.


Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Электропроводка на даче своими руками

Что такое трехфазный электрический счетчик?

Как выглядит 3 фазный электрический счетчик?

Трехфазный электрический счетчик – это стандартный прибор учета, устанавливаемый в отдельных жилых помещениях или в их комплексах.

Главной функцией данного устройства является проведение подсчета потребляемой в конкретном жилище электроэнергии и отражение сформированных показаний в удобной для человека форме.

Отличие 3 фазного счетчика от однофазного заключается в том, что первый способен работать в более загруженных сетях, менее прихотлив в использовании и точнее в показаниях.

Однако для небольших жилых помещений особого смысла в установке трехфазных приборов учета нет, так как все необходимые показания в полной мере сможет отображать и однофазное устройство. В любом случае, на территории нашей страны с одинаковой частотой применяют оба вида электросчетчиков.

Различить между собой трехфазный и однофазный счетчик очень просто – достаточно обратить внимание на то, сколько проводов подходит к прибору:

  • если 3 и менее – устройство работает на одной фазе;
  • если более 3 – устройство трехфазное.

Производители трёхфазных счётчиков электроэнергии, популярные в России

В нашей стране наибольшей популярностью пользуются три фирмы-производителя:

  1. Энергомера (производит одноимённые модели).

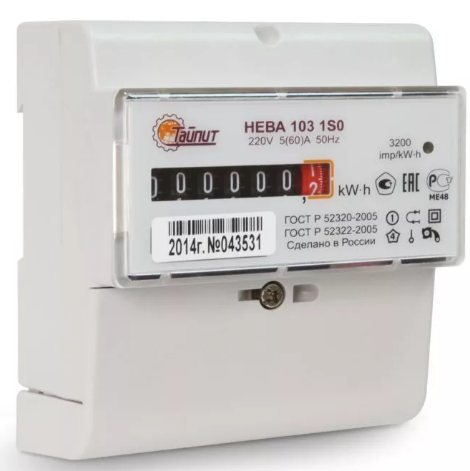

  2. Тайпит (наиболее известными являются счётчики «Нева»).
  3. Инкотэкс (самый популярный производитель, известный счётчиками «Меркурий»).

По сути, этих трёх производителей можно назвать монополистами на рынке. Остальные малоизвестные марки подавляющее большинство россиян даже не знает.

Такие счётчики в России встречаются редкоФОТО: elektrikaup.ee

Но у каждого производителя в линейке имеется множество моделей приборов учёта, обладающих определёнными характеристиками. Поэтому имеет смысл рассказать о некоторых из них, попутно ознакомившись с отзывами владельцев, которые уже ими пользуются.

Схема подключения трехфазного счетчика прямого включения

Как уже сказано выше, подключение трехфазного счетчика прямого включения очень простое. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (обычно на противопожарное УЗО, а далее, уже на автоматы линий).

Схема подключения трехфазного счетчика прямого подключения

Обратите внимание, с выхода счетчика провод нейтрали заводится на шину. На другие устройства ноль подается с этой шины

Как видите, подключение совсем несложное

Важно не запутаться с фазами. Для этого лучше использовать цветные провода

Соблюдение цветовой маркировки в разы облегчает разводку электропроводки.

На схеме выше на счетчик заведено сразу четыре провода, включая нейтраль. И это правильно и резонно. Но есть и другая схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее при помощи тонкого провода подается на соответствующий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подключения.  Даже есть счетчики под такую схему — с семью выходами (а не с восемью, как обычно). Например, Энергомера СЕ303-S34.

Вторая схема подключения трехфазного счетчика прямого типа

Но не все подразделения энергосбыта одобряют эту схему. Дело в том, что при таком подключении провод PEN можно отключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. Во всяком случае так утверждают производители. Вот только они не исключают того, что погрешность учета повысится. И никто не знает в какую сторону. Чтобы предотвратить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Самое неприятное в этом случае — опломбировка шины, ведь может понадобится вносить изменения в схему.

Схема подключения

Перед подключением следует разобраться, в чем состоит разница в схемах подключения электросчетчиков.

Однофазный счетчик. Для подсоединения к сети используются два провода, фазный и нулевой, напряжением 220 вольт. Этого достаточно для нормальной работы прибора.

Как уже говорилось, электросчетчики на три фазы конструктивно представляют собой три однофазных. А это значит, что допускается подключение трехфазного счетчика в однофазную сеть. Отсутствие двух фазных проводов не должно служить препятствием включения прибора в работу.

Для этого необходимо собрать схему:

  • Фазный провод подключить к клемме А или первому контакту;
  • Со второго контакта снимается напряжение после электросчетчика и подключается к автомату. Далее к нагрузке;
  • Нулевой провод соединяют с контактом №7. С восьмого контакта провод подсоединяется к гребенке. Откуда разводится к потребителям;
  • Контакты 3, 4, 5, 6 остаются не задействованными.

Общая схема имеет вид:

  • Вводной автомат перед счетчиком, защищающий счетчик от бросков подходящей сети;
  • Электросчетчик;
  • Автоматы нагрузки, защищают линию от перегрузки.

Преимущества подключения на 3 фазы

Три фазы в частном доме

Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

  • экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
  • универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
  • постоянный контроль – счетчик уравновешивает сетевое напряжение;
  • точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
  • дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.

Установка трехфазного счетчика

Для того чтобы понять, как подключить трехфазный счетчик прямого включения особых знаний и навыков не требуется (за исключением, конечно, внимательности и аккуратности). Дело в том, что российское законодательство разрешает самостоятельное подключение счетчика с одним лишь нюансом. После производства работ своими руками необходимо обратиться в обслуживающую компанию с заявлением о проверке правильности подключения и об опломбировке прибора.

Подключение трехфазного счетчика в сеть производится аналогично однофазному. 1, 3 и 5 контакты предназначены для ввода фазных проводов, а 2, 4 и 6 — для их вывода. Соответственно, 7 и 8 — это вход и выход нулевой жилы.

При необходимости подключения в помещениях однофазной сети 220 В требуется взять любую из фаз и ноль.

Конечно, при условии, что домашний мастер не имел опыта включения трехфазного счетчика и сомневается в своих способностях, лучше обратиться к специалистам, но все же подобная работа по силам каждому.

Установка обычно производится внутри помещения. Конечно, возможен монтаж и снаружи, но при этом стоит подумать о подогреве, т.к. согласно правилам установки электрооборудования, эксплуатация электросчетчика должно производиться при температуре не ниже 0 °С.


Вводной щит с установленным счетчиком

Тайпит НЕВА МТ 324 1.0 A OS 26 (4 тарифа) 5(60) А

Счетчик электроэнергии трехфазный многотарифный Тайпит НЕВА МТ 324 способен измерять такие параметры сети, как: активная электроэнергия за месяц, последние 12 месяцев, 128 суток, частоту напряжения (в том числе пофазно), среднеквадратическое значение тока, активную мощность (пофазно и суммарно).

210 000 часов ровно столько может проработать этот счетчик без поломок. При выходе из строя у вас есть 7 лет с даты выпуска прибора.  В течении 16 лет в соответствии с заключением специалистов, изделие должно функционировать правильно, корректно фиксируя потребленный ресурс.

Выбор счетчика онлайн требует тщательного изучения данного вопроса, но благодаря нам это сделать будет в разы проще.

Выбор прибора учета

Перед тем как подключать 3х фазный счетчик, подходящий для частного дома, нужно убедиться в том, что использование этой марки прибора предусмотрено типом питающей сети. Далее потребуется выяснить, на какой рабочий ток должен быть рассчитан приобретаемый счетчик. При этом следует исходить из величины учитываемой прибором и потребляемой в нагрузке мощности. Как правило, в этом случае ориентируются на номинал вводного автомата, в соответствии с которым возможны следующие варианты:

  • при использовании выключателя с уставкой «40» рабочий ток счетчика должен быть 60 Ампер;
  • при номинале автомата 40-60 Ампер приобретать следует учетный прибор с предельным токовым показателем в 100 Ампер.

Большим плюсом трехфазного счетчика считается наличие в нем возможности фиксировать график нагрузки и вести учет потребленной мощности за любой временной отрезок

При выборе такого прибора важно поинтересоваться его классом точности (от 0,2 до 2,5) и допустимым температурным диапазоном. Желательно чтобы последний показатель был как можно шире (от – 20º C до 50º C)

Кому Дом, вы лучшие!

Достоинства:

  1. Всё хорошо

Недостатки:

  1. Нет

Предпочтения по выбору

Производителей трехфазных счетчиков электроэнергии прямого включения достаточно много. Но среди них выделяется несколько моделей, которые по достоинству считаются лидерами. Одна из таких моделей отечественного производства – электрический трехфазный счетчик «Матрица», с помощью которого отслеживается потребление как реактивной, так и активной электроэнергии.

Специалисты отмечают, что данный вид трехфазных электросчетчиков обладают высокой надежностью, большой степенью защиты и приличным функционалом. Плюс ко всему цена счетчика, если сравнивать с зарубежными аналогами, ниже.

Основные правила подключения

Подключение однофазных и трехфазных приборов учета не сильно отличается. Прежде всего, необходимо изучить инструкцию по эксплуатации обоих электросчетчиков. И знать, чем отличается трехфазное напряжение от однофазного. Для подключения последнего применяются два провода — ноль и фаза.

При подключении дома к сети трехфазного напряжения подводятся четыре провода: три фазные и один нулевой. Подключать должны электромонтажники, имеющие допуск к обслуживанию электросетей. Однако подсоединение к линии не представляет большой сложности. С ней справится любой человек, умеющий читать схемы и разбирающийся в электрике.

Бытовое применение

Трехфазный прибор в частном доме — оптимальное решение в том случае, когда применяется техника с высоким расходом электричества. Техника работает эффективнее при включении в такую сеть. Три фазы исключают перекос фаз, который возникает при подключении в одну сеть одновременно нескольких устройств, требующих высокой мощности.

Для удобства и безопасности, установка проводится в специальных коробах.

Щиты с такой системой учета весьма габаритны. Несмотря на незначительное отличие по напряжению с однофазными установками, трехфазник обеспечивает равномерное распределение по системе. Это и является главным преимуществом, что позволяет без опасения пользоваться мощными плитами, обогревателями, нагревателями, асинхронными двигателями, бензопилами.

Монтаж на улице

Установка системы на улице, возможно при организации эффективной теплоизоляции. При отрицательной температуре воздуха не обеспечивается корректный учет электричества. Обычно реальный расход преувеличивается.

Установка требует специальных огнеупорных, герметичных коробов. Индикатор должен быть виден через прозрачное стекло. Подключение счетчика электроэнергии проводится на расстоянии от поверхности земли 80-170 сантиметров.

Монтаж трёхфазного счётчика

Монтаж 3-х фазного счетчика

Требования к установке счётчика на 380 В несколько серьезней, чем к обыкновенным однофазным счётчикам. Устанавливать счётчик желательно в металлический ящик, рядом с отключающим коммутационным аппаратом. Также, желательно чтобы имелся выполненный надлежащим образом контур защитного заземления. Должен быть обеспечен свободный доступ к прибору учёта для представителей энергоснабжающей организации, в случае снятия показаний с трёхфазного счётчика или проверки правильностьи его подключения и работы. Подключение трёхфазного электросчётчика должно выполняться с симметричным распределением нагрузки, чтобы не перегружать линии электропередач.

Косвенный метод

INCOTEX Меркурий 230 АМ-02 10(100) А

Счетчик электроэнергии трехфазный однотарифный Меркурий 230 АМ производит учет однонаправленной электроэнергии в 3-фазных цепях переменного тока напрямую либо через измерительные трансформаторы цифровым способом. Он оборудован механическим табло и предназначен для работы в сухих закрытых помещениях (степень защиты IP20).

Диапазон рабочих температур  от -40 до +55. Прибор монтируется на поверхность при помощи винтов. В этой модели счетчика цифрами на табло обозначаются киловатт часы. Межповерочный интервал как и у многих счетчиков  составляет — 10 лет. Срок гарантийный составляет 3 года. Наработка заложена в среднем 140 000 часов.

Применение

Трехфазные многотарифные счетчики электроэнергии прямого включения самые распространенные, их разрешено устанавливать:

  • в жилых домах;
  • квартирах;
  • гаражах;
  • автомастерских;
  • небольших производственных площадях с ограниченной силовой нагрузкой до 100 А.

На предприятиях счетчики подключаются к высоковольтным линиям только через трансформаторы.

Переплачивать за минимальную погрешность показаний нет смысла. Для бытовых целей, небольших производств выбирают оборудование с классом точности «1». Тип интерфейсной связи выбирается под коммуникационную систему. Межповерочный интервал моделей варьируется (от 5 до 10 лет). Рассчитаны приборы на непрерывную работу в течение 20–40 лет.

Трехфазный счетчик энергии — Строительство и работа

В прошлой статье мы рассмотрели однофазный счетчик энергии индукционного типа, который можно использовать для измерения энергии, потребляемой в однофазной цепи. . Для измерения энергопотребления трехфазной цепи используются трехфазные счетчики электроэнергии. Трехфазный счетчик электроэнергии может быть построен из двух однофазных счетчиков электроэнергии, путем сложения показаний двух счетчиков получается общее потребление энергии в 3-х фазной цепи.

Конструкция трехфазного счетчика электроэнергии :

Конструкция трехфазного счетчика энергии индукционного типа представляет собой сборку двух однофазных счетчиков энергии индукционного типа в одном корпусе, имеющих общий шпиндель и механизм регистрации. Принципиальная схема счетчика показана на рисунке ниже.

Основными частями трехфазного счетчика электроэнергии являются:
  • Приводная система
  • Подвижная система
  • Тормозная система
  • Регистрирующая система.

Приводная система:

Комбинация шунта и последовательного магнита называется элементом. Итак, он состоит из двух элементов. Соединения для обмотки этих электромагнитов показаны на рисунке. Обмотки шунтирующих магнитов выполнены таким образом, что в условиях холостого хода крутящий момент, развиваемый обоими шунтирующими магнитами, имеет противоположную природу.

Чтобы результирующий вращающий момент был равен нулю, в счетчике предусмотрен магнитный шунт. Его положение регулируется до тех пор, пока диски не перестанут вращаться на холостом ходу. Необходимый вращающий момент получается за счет взаимодействия шунтирующего и последовательного магнитных полей на диске в каждом элементе.

Подвижная система :

Подвижная система состоит из двух алюминиевых дисков (по одному на каждый элемент), которые установлены на одном шпинделе. Крутящий момент, развиваемый каждым диском, будет суммироваться, и в результате общий крутящий момент будет пропорционален 3-фазной мощности, потребляемой нагрузкой.

Тормозная система :

Эта система обеспечивает необходимое тормозное действие на диски. Для каждого диска предусмотрен отдельный постоянный магнит. Предусмотрена регулировка положения каждого тормозного магнита для изменения тормозного момента.

Система регистрации :

Эта система присоединяется к системе перемещения через шестерню и зубчатую передачу. Он непрерывно подсчитывает или регистрирует количество оборотов, сделанных дисками. Это означает, что он объединяет мощность, потребляемую трехфазной нагрузкой в ​​течение рассматриваемого периода времени, которая представляет собой не что иное, как энергию.

Работа трехфазного счетчика энергии:

Принцип работы трехфазного счетчика энергии аналогичен однофазному счетчику энергии. Когда нагрузка подключена к измерителю, как катушка давления, так и катушка тока двух элементов, установленных на шунте и последовательном магните, создают магнитный поток. Этот поток при соединении с дисками вызывает протекание в нем вихревых токов.

Взаимодействие вихревых токов с потоком, создаваемым двумя катушками, вызывает создание крутящего момента на дисках. Поскольку два диска прикреплены к одному шпинделю, крутящий момент, действующий на два диска, добавляется механически. Следовательно, вращение вала дает потребляемую трехфазную энергию.

Электросчетчик (3-х фазный) Восстановленный (хороший) Механический 40 А, одобренный MID: Нет 1 шт.

Электросчетчик (3-х фазный) Восстановленный (хороший) Механический 40 А, одобренный MID: Нет 1 шт. ) | Конрад.com

Назад к Счетчики электроэнергии переменного и трехфазного тока

  • № арт.: 620195
  • № производителя: 620195
  • Код EAN: 4016138340723

Варианты

Счетчик переменного тока 230 В/50 Гц Подготовлен/ официально откалиброван

Счетчик переменного тока 230 В/50 Гц Подготовлен/с сертификатом измерения

Измеритель мощности переменного тока 230 В/50 Гц Подготовлен/не откалиброван

Измеритель мощности переменного тока 230 В/50 Гц С адаптером/не откалиброван

Трехфазный четырехпроводный счетчик 3 x 220/380 В Подготовлено/ не откалибровано

Трехфазный четырехпроводный счетчик 3 x 230/400 В Обработанный/откалиброванный

Трехфазный счетчик 3 x 230/400 В С сертификатом измерений

Эти счетчики электроэнергии точно сообщат вам, сколько электроэнергии требуется вашей стиральной машине, морозильной камере, водонагревателю и т. д. Вы даже можете записывать, сколько электроэнергии потребляет ваше оборудование в режиме ожидания, которое часто недооценивается. Обратите внимание, что эти м…

Полное описание

  • № арт.: 620195
  • № производителя: 620195
  • Код EAN: 4016138340723

Варианты

Счетчик переменного тока 230 В/50 Гц Подготовлен/ официально откалиброван

Счетчик переменного тока 230 В/50 Гц Подготовлен/с сертификатом измерения

Измеритель мощности переменного тока 230 В/50 Гц Подготовлен/не откалиброван

Измеритель мощности переменного тока 230 В/50 Гц С адаптером/не откалиброван

Трехфазный четырехпроводный счетчик 3 x 220/380 В Подготовлено/ не откалибровано

Трехфазный четырехпроводный счетчик 3 x 230/400 В Обработанный/откалиброванный

Трехфазный счетчик 3 x 230/400 В С сертификатом измерений

Эти счетчики электроэнергии точно сообщат вам, сколько электроэнергии требуется вашей стиральной машине, морозильной камере, водонагревателю и т. д. Вы даже можете записывать, сколько электроэнергии потребляет ваше оборудование в режиме ожидания, которое часто недооценивается. Обратите внимание, что эти м…

Полное описание

Трехфазный счетчик 3 x 10/40 A

Эти счетчики электроэнергии точно сообщат вам, сколько электроэнергии требуется вашей стиральной машине, морозильной камере, водонагревателю и т. д. Вы даже можете записывать, сколько электроэнергии потребляет ваше оборудование в режиме ожидания, которое часто недооценивается. Обратите внимание, что эти счетчики предназначены только для частного использования, за исключением счетчиков с официальным сертификатом измерения.

Особенности и детали

  • С сертификатом обмеров

Комментарии

Счетчик с сертификатом калибровки:
В отличие от некалиброванных счетчиков, которые могут использоваться только для внутреннего учета, поверенные счетчики могут использоваться для выставления счетов третьим лицам.
