Самодельный rgb светильник: 3 крутых светильника из светодиодной ленты своими руками.

3 крутых светильника из светодиодной ленты своими руками.

Светодиодная лента является поистине универсальным источником освещения.

Однако
большинство из нас просто приклеивают ее на стену или потолок, даже не
подозревая, что с ее помощью можно легко создать удивительные по форме и
функциональности светильники.

Такие вы точно не купите ни в одном магазине. Все что для этого потребуется – в ближайших хозтоварах достать пару-тройку недорогих материалов и проявить творческий подход.

Светильник для рабочего стола

Первый
светильник выглядит необычнее всего, но при этом очень полезен для тех, кто
проводит долгие часы за рабочим столом, выполняя мелкую, кропотливую работу.

Самый
главный материал на котором все и собрано – это алюминий. Вам понадобится
тонкий лист алюминия, из которого нужно вырезать две длинные полоски.

Лист должен
быть гладким, не рифленным!

Канцелярским
ножом продавливаете тонкие канавки, а затем многократно сгибая полоску
туда-сюда, отламываете ее от цельного куска.

Также можно
воспользоваться ножницами по металлу.

Эти две
полоски нужно соединить между собой. Иначе светильник получится слишком
маленьким и работать с ним будет не удобно.

Сдвигаете
полоски стык в стык и накладываете поверх еще один короткий кусочек такой же
ширины.

Просверливаете тонким сверлышком отверстия по краям и стягиваете все на болты с гайками (М4). Подложка под лед ленту готова.

Основание светильника

Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.

Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей
надежности контакты на плате можно залить клеевым пистолетом.

Ножки
светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только
цемент застынет удалите пластиковую форму.

Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.

В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид
светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не
перепутайте полярность выхода плюс и минус.

Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Настенный комнатный светильник

Для второго
светильника нам опять понадобится немножко алюминия. Это идеальный материал для
светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы
закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными
муфточками с внутренней резьбой или удлиненными гайками.

Один уголок
прикручиваете сверху листа, другой снизу.

Провода
питания выводите наружу с другой стороны.

В итоге вся
схема подключения будет выглядеть следующим образом:

Подключение Led ленты

Переходим к
самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего
алюминиевого листа.

Всего
понадобится два отрезка. Спаиваете их между собой параллельно.

После чего наклеиваете на алюминиевую подложку.

Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч.

Он будет
выступать в роли изолятора и предотвратит возможное замыкание на корпус.

Технически
светильник почти готов. На него можно подать напряжение и включить тумблер.

Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.

Рассеиватель

На помощь приходит ацетатная бумага или гитарный лист. Такая прозрачная пленка разной плотности используется в кулинарии для создания декора.

Однако из-за того, что листы изначально идут прозрачными, придется отшлифовать их с обоих сторон наждачкой, там самым придав матовый оттенок.

Всего
понадобится два листа. Загибаете их концы и приклеиваете к алюминиевой подложке
с обратной стороны.

При этом
один лист загибается чуть дальше, другой чуть ближе. Чтобы в итоге они
оказались на разном расстоянии от светодиодной ленты и между ними был
промежуток.

Вот теперь
ваш светильник действительно готов. С рассеивающими листами это похоже на
дорогую настенную лампу.

Просверливаете
сзади отверстия и вешаете ее на любую поверхность в доме. Вертикальное
позиционирование предпочтительнее.

В темноте светильник выглядит шикарно, современно и дорого. Вы можете собрать не один, а два, три, четыре таких светильника, подключить их последовательно через разъемы и полностью осветить всю комнату.

Мощный светильник на большую площадь

Для третьего
светильника возьмите алюминиевую трубку длиной 11см и диаметром примерно в 1см.

В один конец трубки должен плотно закручиваться винт, а в другом конце просверливаете отверстие. Всего заготовьте 4 таких стержня.

После этого возьмите два длинных уголка (более 1 метра каждый) и просверлите отверстия на его концах.

Стержни прикручиваются через эти отверстия к уголкам. Это будет несущая основа рамы светильника.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете
рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась
максимально мятая, шершавая структура.

Чтобы
случайно не проделать дырку ногтями, одевайте перчатки.

После этого
фольгу нужно наклеить на большой кусок картона. Возьмите его из-под
какой-нибудь коробки от телевизора или другой бытовой техники.

Только не
разглаживайте фольгу при наклеивании. Очень важно сохранить грубую текстуру
поверхности.

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого
продеваете электрический провод сначала через отверстия в трубках, а далее
через уголки.

Натягиваете
провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки
не бегали по “струнам” их тоже фиксируете клеем.

После того
как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно
спаять отдельным проводком с одной из контактных площадок на светодиодной
ленте.

Проделываете
все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника,
минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные
обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель
вешается на два гвоздика на стену через просверленные отверстия в несущих
уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как
два предыдущих.

Но стоит
включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это
без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо
на панель и глазам не будет дискомфортно.

Фольга
хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним
светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

RGB СВЕТИЛЬНИК



Всем доброго времени суток. Хочу представить на вам конструкцию самодельного RGB светильника на микроконтроллере Attiny13. Автором прошивки не являюсь. Я только повторил схему и попробовал добавить немного своего. Кому интересно, то оригинал статьи и автора прошивки можно найти на Радиокоте.


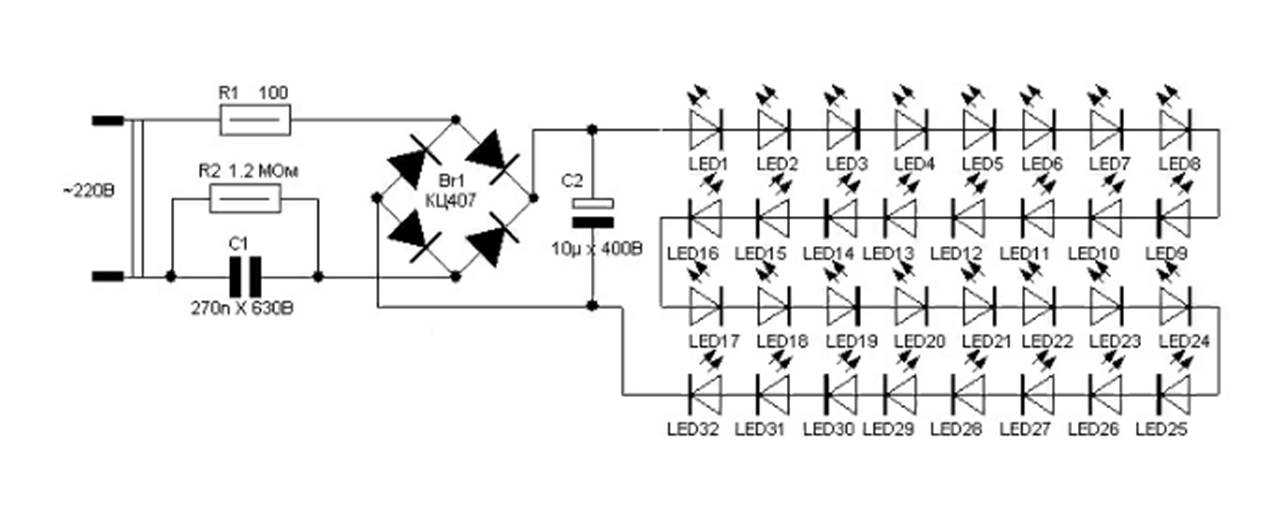

Принципиальная схема (уменьшенная)

   Для начала расскажу про МК. Его прикупил тогда, когда только начал интересоваться микроконтроллерами. Он был перепрошит многое количество раз, много разных экспериментов проводил над ним. Но все же контроллер с честью вынес все надругательства над ним, и остался жив. Долго думал, куда бы его впихнуть. И тут на глаза мне попалась эта схема. Устройство простое, и его можно применить дома с пользой. Докупил недостающиеся детали и начал делать печатную плату.


Печатная плата (тоже уменьшенная)

   Перерисовал ее в Sprint-Layout 6.0. Переместил ее как шаблон, и просто дорисовал дорожки.
Затем перенес рисунок с помощью ЛУТа на фольгированный стеклотекстолит. Промыл и пошел травить в хлорном железе. Вот что получилось:

   Дальше монтаж радиодеталей. Берем в руки паяльник и начинаем устанавливать одну за одной детали. Сперва все резисторы и конденсаторы, а потом транзисторы и светодиоды. В последнюю очередь паяем микроконтроллер и стабилизатор 7805. Его надо установить на небольшой радиатор. В своем случае я его выгнул из куска алюминия толщиной около 3 мм. Теперь получился и радиатор, и подставка для крепления.

   На фототранзистор и инфракрасные светодиоды надо надеть черную термоусадочную трубку. На фототранзисторе нужно оставить тонкое отверстие сверху, а на светодиодах – побольше. RGB светодиоды были прикреплены к плате с помощью медного провода диаметром больше 1 мм. Все СМД резисторы возле них поставил на 330 ом. Других не было в наличии. На яркости замена практически не сказалась. Транзисторы применил BC547. Хоть они и слабее, чем на схеме, но работают нормально. Не перегорают и не греются.

   Дальше изготовление подставки. Вырезал из ДСП два круга подходящих размеров. В одном круге отверстие большого диаметра. Дальше с помощью клея и саморезов скрутил их вместе. Немного подшпаклевал и прошлифовал. После обклеил заготовки шпоном и покрыл бесцветным лаком. Подставка готова. Небольшая проблема возникла со стеклянной колбой. Обошел все магазины, но не смог нигде найти. И тут под руки попалась старая люстра. На вид вроде не плохое стекло, хотя это дело вкуса каждого.

   Теперь надо придумать как прикрепить колбу к деревянной подставке. Резьбы на ней нет. Закрутить не возможно. Тогда выгнул из стального провода четыре V-образных упора. Прикрутил с помощью саморезов к подставке и немного отогнул в стороны. Теперь колба держится крепко.

   Просверлил отверстие под шнур электропитания, и установил плату светильника на подставку вместе с трансформатором. Поставил стекло на его место. Светильник готов.

   Как он работает. При включенном питании надо поднести руку над фототранзистором и светодиодами – он включился. Немного приподняв руку – начинает менять цвет. Еще выше – яркость. Если задержать руку над светильником при включении больше 2 секунд, то активируется режим “лампы настроения”. Он начинает плавно менять цвет. Плата и прошивка микроконтроллера находятся в архиве. Вот еще байты конфигурации Tiny13: Low = $7A; High = $F9.

Видео работы светильника

   Удачной всем сборки. Схему лампы повторил: Бухарь.

   Форум по устройствам на Attiny



Лампа

RGB — Как сделать самому » DIY Usthad

Привет ребята! Меня зовут Николас, и сегодня я покажу вам, как сделать RGB-лампу, которой можно управлять с помощью смартфона через Wi-Fi, которая также работает от батареи и может заряжаться с помощью USB типа C!

Содержание

  1. ШАГ 1: Понимание того, как это работает
  2. ШАГ 2: 3D-дизайн
  3. ШАГ 3: 3D-печать
  4. ШАГ 4: Прошивка платы
  5. ШАГ 5: Настройка соединения с приложением
  6. ШАГ 6: Быстрый тест
  7. ШАГ 7: Принципиальная схема
  8. ШАГ 8: Установка коммутатора
  9. ШАГ 9: Припаивание аккумулятора
  10. ШАГ 10: Припаивание зарядного устройства TP4051
  11. 0
  12. ШАГ 11: Установка светодиодной ленты
  13. ШАГ 12: Подключение аккумулятора к зарядному устройству
  14. ШАГ 13: Размещение TP4056
  15. ШАГ 14: Соединения Wemos D1 Mini
  16. ШАГ 15: Подключение светодиодной ленты
  17. Установка держателя светодиода 9 ШАГ 16: Установка держателя светодиода0010
  18. ШАГ 17: Добавление диффузора
  19. ШАГ 18: Наслаждайтесь своим творением!

Перед тем, как мы начнем делать, вы должны посмотреть видео на YouTube, чтобы увидеть Лампу в действии! Полная инструкция также включена в видео!


Давайте сначала рассмотрим компоненты и инструменты, которые нам понадобятся.

Компоненты AliExpress Banggood
Wemos D1 Mini Lite (V1)
TP4056 USB Type C
Slide Switch (11mm x 6mm)
18650 Battery
WS2812B (1M/60LEDS)
100 UF Генерал
White Filment
White Filment
.0070

3D Принтер

Стэйс 1: Понимание, как он работает

Сначала думать о доске Wemos как ARDIINIIN. Во-вторых, вы должны знать, что используемая нами светодиодная лента WS2812B представляет собой « ARGB / Addressable RGB Led strip». Это означает, что каждый светодиод оснащен крошечным микрочипом, и, как следствие, мы можем управлять каждым светодиодом соответственно. Многие люди здесь, на Instructables, сделали потрясающие проекты, используя эту светодиодную ленту, поэтому обязательно ознакомьтесь с ними! Для управления светодиодами с нашего смартфона мы будем использовать прошивку с отличной платформы с открытым исходным кодом под названием «9».0003 WLED «. Эти детали в сочетании с простым переключателем, перезаряжаемой батареей и зарядным устройством будут размещены внутри трех напечатанных на 3D-принтере деталей.

Теперь, когда вы поняли, как это работает, давайте приступим к изготовлению!


ШАГ 2: 3D-проектирование

Я спроектировал детали в Fusion 360. По сути, «LampBase» — это зарядное устройство, плата wemos и переключатель. WS2812B оборачивается вокруг «LedHolder» и закрепляется двумя зажимами. Также цилиндр полый и внутри точно помещается батарея. Винты не нужны, потому что я включил в конструкцию винт и гайку. Наконец, белый «диффузор» вставляется в точный зазор «LampBase».


ШАГ 3: 3D-печать

Вы можете скачать все 3D-файлы отсюда

Все детали должны быть напечатаны с высотой слоя 0,2 мм, стенками 0,4 мм и заполнением около 30%.

  • На «LampBase» можно напечатать любой понравившийся вам материал. Я использовал ПЛА.
  • «LedHolder» должен быть напечатан с 4 стенками. Я предлагаю использовать такой материал, как PETG или ABS, поскольку светодиодная лента может время от времени нагреваться. PLA, вероятно, тоже сработает.
  • «Рассеиватель» должен быть напечатан белым цветом с включенным режимом «Ваза/Спирализовать внешний контур». Вам также нужно будет увеличить нижние слои до 10. Если хотите, вы можете добавить изменение цвета нижней части детали из Cura. Перейдите в «Расширения»> «Постобработка»> «Изменить G-код»> «Добавить скрипт», затем выберите параметр «Пауза на высоте». Затем в правом верхнем углу выберите «Номер слоя» вместо «Высота» и ниже напишите «5». Нажмите закрыть, и вы готовы к работе! Принтер автоматически остановится, когда закончит слой 5, и вы сможете изменить цвет на белый!

ШАГ 4: Прошивка платы

  1. Подключите Wemos D1 Mini к компьютеру с помощью USB-кабеля
  2. Загрузите esphome-flasher на свой компьютер.
  3. Загрузите последнюю выпуск WLED (мы используем облегченную версию платы, поэтому мы будем загружать файл « … ESP8266_1M.bin », если вы используете не облегченную версию платы, выберите « …ESP8266.bin «файл.
  4. Открыть esphome-прошивальщик.
  5. Нажмите «Обзор» и выберите версию WLED, которую вы загрузили ранее.
  6. Нажмите Flash (Процесс займет около 3 минут)

Пока не отключайте плату от компьютера.


ШАГ 5. Настройка подключения к приложению

  1. Перейдите в Play/App Store и загрузите приложение WLED от Aircookie WLED-AP »
  2. Откроется страница, на которой вам нужно будет ввести 9 адрес вашей домашней сети.0003 Имя  и  Пароль
  3. Когда вы закончите, нажмите «Сохранить и подключить». Откройте для себя источники света», и как только ваши источники света будут найдены, щелкните значок галочки.
  4. Теперь вы можете нажать на экземпляр, который вы только что создали, и появится меню с десятками цветов и эффектов!

Поиск и устранение неисправностей

Если функция «Обнаружение источников света» у вас не сработала, не волнуйтесь, есть другой способ подключения к вашей RGB-лампе. Просто загрузите Angry Ip Scanner и нажмите «Старт». Сканирование займет несколько секунд, затем найдите устройство с именем « wled-WLED » или что-то подобное. Вы можете увидеть число, написанное рядом с ним, это IP-адрес . В моем случае это было  192.168.1.26 . Теперь перейдите в приложение WLED, снова нажмите значок плюса и запишите IP-адрес. Теперь он должен работать! Вы также можете использовать IP-адрес для управления лампой через Chrome, Safari и т. д.,


ШАГ 6: Быстрый тест

Перед пайкой и сборкой лампы нужно убедиться, что все работает правильно.

Connect:

  • 5V до 5V
  • GND до GND
  • D4 к DIN

и минус () на GND .

Откройте приложение на своем телефоне и проверьте, все ли работает должным образом, попробовав различные цвета и эффекты. В нашем случае все работает хорошо, но прежде чем вы начнете спаивать все вместе, перейдите в «Настройки»> «Настройки светодиодов» и измените количество светодиодов на 60 (по умолчанию оно, вероятно, равно 30), а также отрегулируйте максимальный ток по своему усмотрению. Я решил поставить его на 1 А = 1000 мА для хорошего баланса между яркостью, временем автономной работы и выделяемым теплом.


ШАГ 7: Принципиальная схема

Наконец-то пришло время начать паять и собирать все вместе!


ШАГ 8. Установка переключателя

  1. Припаяйте a, предпочтительно красный , к одному контакту переключателя .
  2. Припаяйте еще два красных провода на другом пин .
  3. Установите переключатель на место.

ШАГ 9: Припаивание аккумулятора

Пайка литий-ионных аккумуляторов может быть очень опасной, поэтому будьте осторожны.

  1. Паяль A Red Wire к положительной стороне батареи
  2. Паяль A Black Wire к отрицательной стороне батареи
  3. Толкайте аккумулятор на место

Шаг 10: Soldering The Tp40566


. Зарядное устройство

  1. Подключите катод конденсатора (сторона с белой линией) к отрицательный выход TP4056 и анод к плюсу. (Этот конденсатор используется для сглаживания выходного тока модуля зарядного устройства и не является обязательным для работы схемы)
  2. Подсоедините два черных провода к отрицательному выходу TP4056.
  3. Подсоедините одиночный провод выключателя к положительному выходу .

ШАГ 11: Установка светодиодной ленты

Оберните светодиодную ленту вокруг «LedHolder», не забудьте также закрепить ленту в двух встроенных зажимах держателя.


Шаг 12: Подключение батареи к зарядному устройству

  1. Подключите батарею Красный к B+
  2. Подключите батарею Black к B-

.

Просто установите зарядное устройство на место


ШАГ 14: Соединения Wemos D1 Mini

  1. Подключите один из двух красных проводов переключателя к 5V микроконтроллера.
  2. Подсоедините один из двух черных проводов зарядного устройства к GND платы.
  3. Подключите новый провод к D4 (в моем случае он оранжевый).

Шаг 15: Соедикающая светодиодная полоса

  1. Паяль остальных Красный провод к полосе 5V
  2. Паяль Black Wire до GND
  3. 0009 Соединить Din с D4 (оранжевый провод)

Так же советую изолировать стыки термоусадочными трубками.


Шаг 16: Прикрепление светодиодного держателя

  1. Поместите Wemos D1 Mini в «Ламповую базу»
  2. Винт «Зал» в «Lampbase»

Шаг 17: DIFFUSE

4


.

  1. Добавьте «Рассеиватель»
  2. Аккумулятор можно заряжать с помощью кабеля USB C. По моему опыту, время автономной работы составляет более 3 часов, а зарядка может занять до 2 часов. (Во время зарядки светодиод модуля будет светиться красный , как только батарея будет полностью заряжена, она станет синей .)

ШАГ 18: Наслаждайтесь своим творением!

Включите лампу, подключитесь к ней через приложение, выберите понравившийся эффект и  Наслаждайтесь !!

Надеюсь, вам понравился этот урок так же, как и мне! Если у вас есть какие-либо вопросы или предложения, дайте мне знать! Наконец, рассмотрите возможность подписаться на мой канал YouTube, чтобы получать больше руководств и классных сборок, а также поддерживать меня на протяжении всего пути. Хорошего дня!

Loopie — Светодиодная RGB-лампа своими руками

Встречайте Loopie, привлекательную минималистическую светодиодную лампу RGB, которая легко впишется в любое место в вашем жилом пространстве. Уникальная мистическая форма этой лампы заставит вас потерять чувство времени. В этом видео мы проведем вас через шаги, объясняющие, как построить его самостоятельно. Это очень дешево и легко повторить. Вы заинтересованы в том, чтобы сделать это самостоятельно? Давайте строить.

Детали

Встречайте  Loopie , привлекательную минималистическую светодиодную лампу RGB, которая легко впишется в любое место в вашем жилом пространстве. Уникальная мистическая форма этой лампы заставит вас потерять чувство времени. В этом видео мы проведем вас через шаги, объясняющие, как построить его самостоятельно. Это очень дешево и легко повторить. Вы заинтересованы в том, чтобы сделать это самостоятельно? Давайте строить.

В этом проекте мы выбрали форму прямоугольника со скругленными углами, которая обычно не используется для светодиодных ламп. Но почему?

Давайте изучим психологию. Есть много интересных фактов, которые следует учитывать при работе с различными формами в дизайне. Чтобы увидеть прямоугольники со скругленными углами, требуется меньше когнитивных способностей, чем для того, чтобы распознать прямоугольники с острыми углами. Это означает, что зрительным органам требуется больше времени для регистрации точек прямоугольника, чем для эллипса того же размера. Кажется, что форма с острыми углами прерывает мысли, заставляя мозг останавливаться в каждой точке, пока они не завершат круг.

Первое и главное значение округлой формы — вечность, поскольку у них нет ни начала, ни конца. Круг имеет давнюю связь с Солнцем и Землей, а также с другими космическими объектами, в то время как эллипс похож на всю вселенную. Именно поэтому округлые формы могут создавать ощущение волшебства и таинственности. Кроме того, в отличие от форм, округлые формы не имеют углов, что делает их более мягкими и мягкими.

В результате, выбрав форму прямоугольника со скругленными углами, Loopie может подарить зрителям вечное, волшебное и приятное ощущение.

Это основные электронные компоненты, необходимые для этого проекта. Arduino слишком велик или слишком велик для этого проекта, поэтому здесь мы собираемся использовать Digispark Attiny85 в качестве MCU. Он похож на линейку Arduino в основном в отношении способа программирования, он дешевле, меньше и довольно мощный. Это микроконтроллер на базе ATtiny85.

Так же, как большинство плат Arduino поставляются с портом USB для программирования, а иногда и в качестве источника питания, Digispark поставляется со встроенным разъемом USB, который можно подключить непосредственно к компьютеру для программирования устройства. Плата может получать питание через USB-порт, который будет подавать на плату 5 В, или от внешнего источника через его контакт VIN, который может принимать от ~ 7 до 35 В, который будет регулироваться до 5 В с помощью встроенного регулятора напряжения 78M05.

Если вы используете более 100 светодиодов, используйте любой другой мощный микроконтроллер. полосой можно управлять отдельно с помощью микроконтроллера. Каждый светодиод оснащен встроенным драйвером, который позволяет независимо управлять цветом и яркостью каждого светодиода.

Светодиодная лента должна питаться от источника питания 5В, Digispark также будет работать от 5В. Нашему устройству нужно около 30 светодиодов, поэтому нам нужен ток не менее 1,5 А для источника питания. 5V 2A AC to DC Адаптер подойдет.

Мы также использовали тонкие силиконовые провода для соединения.

Для этого проекта мы используем остатки МДФ из предыдущего проекта. Надлежащая диффузия возможна даже при наличии значительного расстояния между акрилом и плитой МДФ. Вот почему мы использовали эту древесину такой толщины.

Чтобы загрузить код из Arduino IDE в Digispark Attiny85, просто следуйте приведенным здесь инструкциям.

Затем мы загрузили наш код в MCU. Вы можете взять код отсюда.

После этого мы соединили компоненты согласно схеме и включили питание.
