Как перенести розетку в другое место: видео и способы

  • Статья
  • Видео

Для того чтобы перенести розетку в другое место в панельном либо кирпичном доме, не нужно быть опытным электриком и иметь специальный инструмент. Существует несколько простых методов, которые позволят осуществить перенос, не разрушая отделку стен – без штробления и пыли. Также можно сделать полноценную замену линии от распределительной коробки, если новое место установки розетки гораздо дальше, чем было. Далее мы рассмотрим простые инструкции электромонтажных работ, наглядные видео уроки и, конечно же, ошибки, которые не следует допускать!

  • Способ №1 – Использование шлейфа
  • Способ №2 – Удлинение провода
  • Способ №3 – Вывод новой линии

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

  1. Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
  2. Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
  3. Токовая нагрузка на розетки возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Способ №2 – Удлинение провода

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

  1. Отключаем автоматический выключатель розеточной группы.
  2. Индикаторной отверткой проверяем отсутствие тока на клеммах.
  3. Снимаем декоративную крышку и вытягиваем корпус из штробы.
  4. Перфоратором создаем штробу к новой точке подключения.
  5. Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
  6. На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
  7. Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять кабель необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение).  Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!

Видео урок по удлинению кабеля

Использование перемычки

Adblock
detector

Ошибки электриков. 1. Цвета, цвета, цвета..

1. Какие цвета проводов бывают?


Разных, но в современной практике электромонтажа встречаются следующие варианты:

  • Трехжильные — коричневый, синий, желто-зеленый

  • Трехжильные — белый, синий, желто-зеленый

  • Трехжильные — серый, коричневый, черный

  • Пятижильные — серый, коричневый, черный, синий, желто-зеленый


Согласно ПУЭ п. 1.1.29 — защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником — синего (голубого) цвета. Предполагается, что остальные цвета могут быть использованы как фазные.

Обычный пятижильный кабель — для меньшего количества жил убирают какие-либо цвета из имеющихся

2. Ошибки цветов в розетках


Самый простой вариант ошибки, который допускают лишь самые новички — перепутать три провода в обычной однофазной розетке. Еще один вариант как допустить такую ошибку — работа с очень плохим освещением. Правильное подключение:

  • фаза справа — коричневый провод

  • нейтраль слева — синий провод

  • заземление боковые контакты — желто-зеленый провод


Если перепутать фазу и нейтраль в обычной розетке — ничего страшного не произойдет, вы просто нарушите негласное правило

Мы обычно подключаем розетки по таким цветам — картинку из интернета пришлось переделать (правильная разводка PE-проводника на следующей картинке — по просьбам комментаторов)

Более грамотный вариант разводки PE-проводника для розеток, соединенных шлейфом. В некоторых случаях требуют отдельный опуск к каждой розетке от коробки.


Если перепутать нейтраль и заземление — сработает УЗО или на линии или на Вводе. Что обернется не быстрыми поисками неправильно подключенной розетки


Если перепутать фазу и заземление — электроприбор, включенный в такую розетку работать не будет, а на корпус может оказаться поданной фаза, что весьма опасно, особенно при отсутствии УЗО на такой линии или Вводе.


Для ситуации с кабелями, имеющими жилы Черный Коричневый Серый цвета — электрики договариваются что чем считать. Обычно или черный земля, или коричневый земля. Такие кабели, к счастью, встречаются не часто.

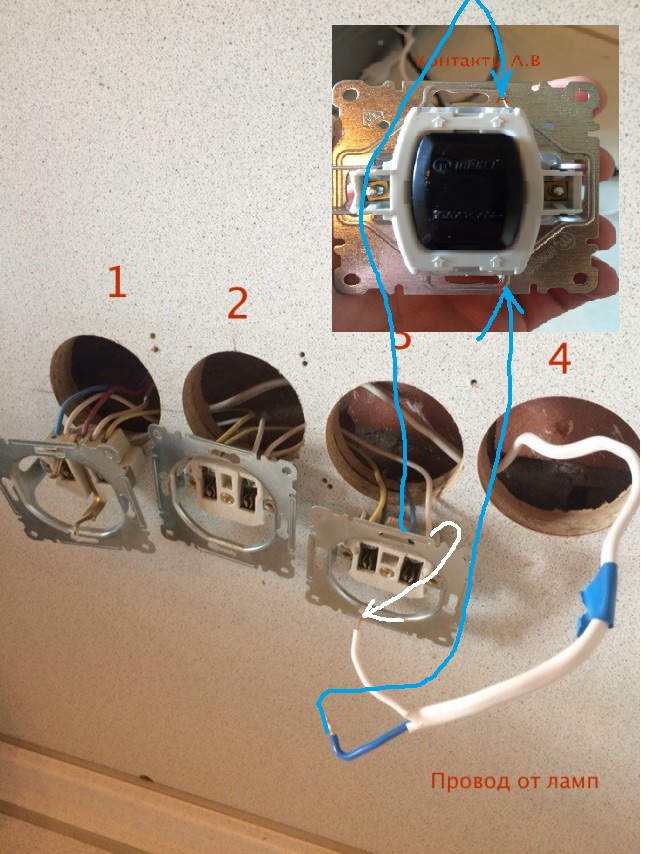

3. Ошибки цветов в выключателях


Так как выключатели разрывают цепь, то главной ошибкой тут является не столько цвет приходящего и отходящего из выключателя проводов, сколько то, что по ним идет — фаза или ноль.

Устанавливайте выключатель в разрыв фазного проводника! ЦОКОЛЬ НЕ ЗАЗЕМЛЯТЬ, КАРТИНКА ИЗ ИНТЕРНЕТА — ЗАЗЕМЛЯТЬ КОРПУС СВЕТИЛЬНИКА!


Крайне нежелательно устанавливать выключатель в разрыв нулевого провода, так как в этом случае светильник все время будет находится под фазным напряжением. Это создает опасность поражения током, при замене ламп или каких-либо происшествиях, например, протечках.

4. Ошибки цветов в щитах


Тут все серьезнее. Обычно щиты распределяют три фазы, и согласно российским нормам — ПУЭ п.1.1.30 — фазы 1-Желтый, 2-Зеленый, 3-Красный. Только в кабелях таких цветов я не встречал. Провода Установочные — да, делают ПуВ и ПуГВ таких цветов, но вот в кабелях..


Поэтому существует две точки зрения, либо соответствие как указано ниже:


1. Серый=Желтый (самый светлый) — Фаза А


2. Черный=Зеленый (как очень темно зеленый) — Фаза B


3. Коричневый=Красный (одинаковая первая буква) — Фаза С


Либо по таблице  А.1 приложения А ГОСТ Р 50462-2009 (МЭК 60446:2007) — 1 фаза Коричневый, 2 фаза Черный, 3 фаза Серый.

На толстых кабелях цвета для экономии наносят тонкой полоской, а все остальное оставляют неокрашенным


Наибольшие проблемы в перепутанных цветах в электрощитах возникают при подключении трехфазных электродвигателей — вентиляторов, компрессоров, приводов. Именно порядок чередования фаз определяет в какую сторону будет происходить вращение вала двигателя.


Для того, чтобы избежать ошибок при подключении фаз — фазировке (не путать с выравниванием нагрузки по фазам), применяют специальный прибор, индикатор порядка чередования фаз:

Индикатор порядка чередования фаз — показывает по часовой или против часовой стрелки будет происходить вращение подключенного двигателя


По опыту замечу, что не допускается использование желто-зеленых проводников в качестве фазных при сборке щитов. Это не одобряется ни РосТехНадзором, ни в экзаменационных билетах по Электробезопасности.

Заключение


Будьте бдительны и подключайте провода по цветам, в соответствии с ПУЭ и стандартами. Используйте фонарики, в темноте все цвета кажутся одинаковыми и легко допустить ошибку! Не ленитесь использовать термоусадочные трубки и ваша работа станет выглядеть профессиональнее, а эксплуатация таких щитов будет более простой и понятной!

electric — Могу ли я заменить этот выключатель на комбинацию выключатель/розетка?

спросил

Изменено
3 года, 11 месяцев назад

Просмотрено
4к раз

Я живу в Миннесоте, в доме, который был выпотрошен и заменен проводкой за последние 5 лет. Есть большой шкаф, который я превращаю в читальный зал. Розетки нет, но есть выключатель. Я надеялся, что смогу заменить выключатель света комбинацией выключатель/розетка.

К существующему выключателю подходят два черных провода. Коробка также содержит косичку белых проводов и косичку заземляющих проводов. (Изображения ниже)

Это похоже на возможность? Если да, то как мне подключить комбинацию выключатель/розетка?

Существующий выключатель:

Комбинация выключатель/розетка:

  • электрика
  • проводка

1

Два провода от старого выключателя идут к двум верхним винтам, горячий слева и горячий справа.

Добавьте косички к черно-белым и заземляющим жгутам с помощью гаек.

Черный идет на горячую сторону (левый нижний винт).

Белый на правый нижний винт.

Голая медь идет к зеленому винту.

Если между двумя винтами на горячей стороне имеется металлическое соединение, то можно не использовать косичку на верхнем винте.

5

Для коммутируемой розетки нужны точно такие же 3 провода, как и для умного выключателя:

  • всегда горячий, чтобы выключателю было что переключать, а для розетки
  • Нейтраль для питания самого интеллектуального выключателя или возврата к розетке
  • Переключено-горячее, потому что это то, что переключатель посылает на лампу.

У любого коммутатора уже есть всегда-горячее и переключаемое-горячее, потому что это то, что делают коммутаторы. Что касается нейтрали, загляните в коробку, а там она — одна-единственная белая пачка. Не трогайте другие провода .

Нейтраль соединяется с единственным возможным местом, а именно с серебряным винтом. Всегда горячие будут разделены. Хотя, если честно, просто угадай . Если вы перепутаете две горячие точки, единственное, что произойдет, это поменяется розетка. В этом случае поменяйте местами горячие точки.

И, конечно же, заземление, мы не упоминаем заземления, потому что это не активный провод цепи (мы надеемся), и его очень просто подключить (все заземления подключаются ко всем заземлениям).

4
