Розетки чертеж: Обозначение розеток и выключателей на строительных чертежах и схемах

Обозначение электрической розетки — на чертежах и схемах участка

И снова здравствуйте Мои многоуважаемые на страницах сайта Строительство от а до я. Сегодня в данном материале мы поговорим обозначение электрических розеток. Из темы вы узнаете:

    • Как обозначаются розетки на планах, схемах и чертежах.
    • Если различия в условном обозначении розеток;
    • Как условно обозначаются скрытые розетки на схемах;
    • Как обозначить розетки открытой установки;

Вообще, по мимо сегодняшнего материала, планируется выпустить целый экскурс, а именно что как обозначается на чертежах и схемах: двери, окна, сантехника, выключатели и т.д, и т.п. Но а сегодня пока так.

*К стате! Какие типы, виды электрических розеток бывают и какие электрические розетки лучше поставить у себя дома, можно ознакомиться в статье — Электрические розетки*. А я пока перейду к самому важному в этом материале — «Обозначению электрической розетки на чертежах, планах, схемах».

Обозначение электрической розетки на схеме или чертеже происходит условно. В схеме или чертеже не указываются параметры размещения розетки по высоте, конкретного места расположения и по мимо этого, часто возле электрической розетки стоят выключатели и коробки развода проводов. И что бы как то их разделить, уточнить на чертеже по отдельности, тут и были придуманы условные обозначения.

Стоит знать, что обозначение электрической розетки делится на схемах и чертежах, именно выделяют или разделяют, на следующие виды:

— 1) Розетка штепсельная;

— 2) Розетка штепсельная с заземляющим контактом;

— 3) Розетка накладная с заземляющим контактом!

Как Вы уже догадались на фото с лева, согласно цифрам и показано разное обозначение электрической розетки.

Так схематически обозначают электрические розетки на плане вид у которого сверху!

Ну давайте что бы не быть голословным, я приведу вам пример квартиры на котором показано где какая розетка будет находится. На такой схеме по мимо того что указывается розетка, одинарная или двойная, показывают так же кабеля интернета, розетки телефона, выходы кабеля тв.

Вид чертежа — срез сверху.

На схемах где показываются электрические коммуникации, места где будут устанавливаться розетки показывают как две точки в конце проводов.

На внутреннем плане квартиры вид у которого изнутри помещения (в основном это трёхмерная схематическая графика), показывают как квадратик с точками.

Обозначение скрытых розеток на схемах.

Вот мы и посмотрели как показываются, и сносятся розетки на чертежах. Но что бы создать заказчику полноценную картинку, так сказать обрисовать более подробно, что бы было понятно какая розетка где будет устанавливаться, можно применять условные обозначения придуманные для розеток со скрытой установкой.

Скрытые розетки — обычная накладная плоская розетка.

Условные обозначение розеток открытой установки.

Обозначение розеток открытой установки, как правило, для квартир не применяется, ну кому нужна дома некрасивая розетка? Такие типы розеток устанавливают в частных домах на приусадебной территории: столбах, возле колодцев, при входе в дом, гараж, возле клумб для организации полива! Так что из вышесказанного можно сделать следующий вывод:

Розетки открытой установки всё больше обозначают условно на схемах или схематических срезах территории, когда показывают заказчику что, где будет находится у него на территории двора.



Обозначение розеток и выключателей на строительных чертежах и схемах

Содержание

  1. Стандарты, которые определяют условное обозначение розеток
  2. Обозначение розеток на схемах
  3. Обозначение для наружной и открытой установки
  4. Обозначение розеток для скрытой и внутренней установки
  5. Условные обозначения влагозащищенных устройств
  6. Условные обозначения блока розеток и выключателя
  7. Обозначения выключателей на схемах
  8. Обозначения одноклавишных и двухклавишных выключателей
  9. Видео по теме

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

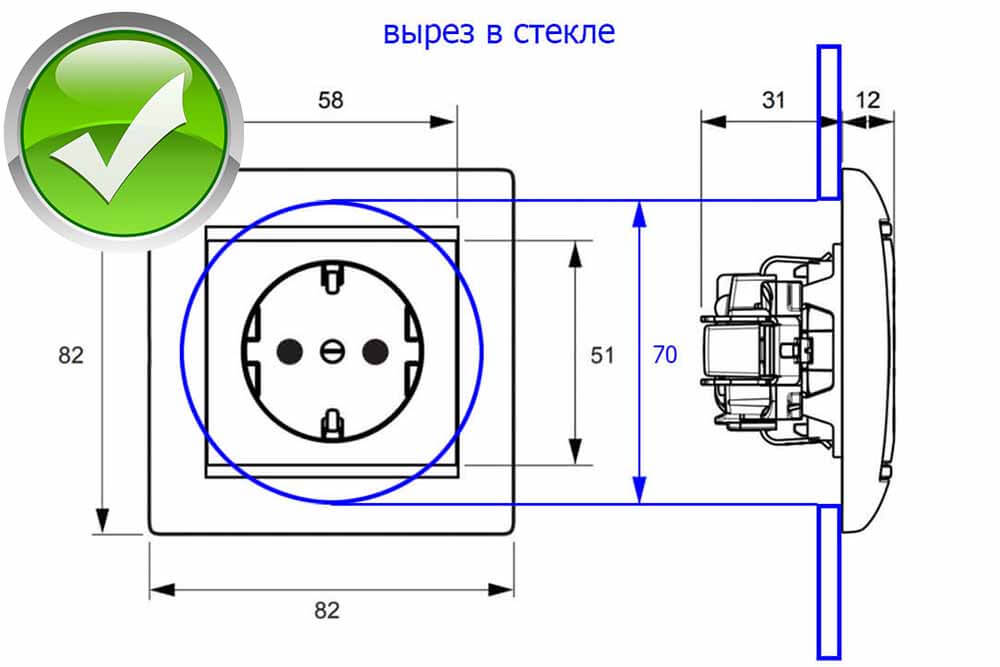

Электрические вилки и розетки Размеры и чертежи

Светильники

>

Типы светильников

Вилки, электрические вилки и электрические розетки обеспечивают подключение электрооборудования к сети переменного тока в зданиях и на других различных объектах и ​​устройствах с доступом к электросети. Вилка представляет собой подвижный соединитель, входящий в состав электроприводного устройства, а розетка находится на оборудовании или строительной конструкции и подключается к электрической цепи. В 1880-х годах вилки и розетки для портативных приборов получили широкое распространение и заменили подключения к световым розеткам настенными розетками. Стандартные системы вилок и розеток различаются по всему миру, и в результате электрические вилки и розетки различаются по напряжению, номинальному току, форме, размеру и типу разъема.

Как установить электрическую розетку?

Установить сменную электрическую розетку очень просто. Установите запасную электрическую розетку, отключив основное питание. Подготовьте кабели, зачистите провода и прикрепите провода косички. Затем подключите заземляющий провод, а нейтральный и горячий провода присоедините к розетке. После прикрепите розетку к коробке и добавьте накладку на электрическую розетку.

Какая линия и нагрузка в розетке?

Линия розетки для входящего питания. Провода, идущие от электрощита, должны быть подключены к линии розетки. Нагрузка на розетку рассчитана на мощность, которая выходит из розетки. Если вы устанавливаете другие розетки, другие электрические провода должны быть подключены к стороне нагрузки розетки.

Как узнать, есть ли питание в электрической розетке?

Если вы не можете определить, есть ли питание в электрической розетке, сначала попробуйте подключить что-нибудь еще, чтобы проверить, работает ли розетка. Если электрическая розетка ничего не питает, скорее всего, она не имеет питания, и ее напряжение следует проверить с помощью мультиметра. Если никакие другие электрические розетки не работают, скорее всего, проблема в цепи.

Справочники по электрическим вилкам и розеткам

Просмотрите наши руководства по электрическим вилкам и розеткам, чтобы узнать о дополнительных категориях, советах, подробностях, вариантах, стилях и историях электрических вилок и розеток. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.
