Переменный резистор: характеристики, виды, проверка мультиметром
В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор. В зависимости от подключения они позволяют менять ток или напряжение в цепи.
Содержание статьи
- 1 Что такое резистор с изменяемым (переменным) сопротивлением
- 2 Способы производства
- 3 Схематическое обозначение и цоколевка
- 4 Виды и особенности применения
- 4.1 Характер изменения сопротивления
- 4.2 Сдвоенные, тройные, счетверенные
- 4.3 Дискретный переменный резистор
- 4.4 С выключателем
- 5 Способы подключения: реостат и потенциометр
- 6 Основные параметры
- 7 Как проверить переменный резистор при помощи тестера
Что такое резистор с изменяемым (переменным) сопротивлением
Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр. Именно такими являются переменные или регулируемые резисторы. Они отличаются от постоянных тем, что их сопротивление можно плавно менять практически от нуля до определенного значения. Изменение происходит путем механического перемещения ползунка.
Регулируемые или переменные резисторы — виды и размеры разные
Есть у переменных резисторов разновидности — подстроечные и регулировочные. Чем отличаются переменные резисторы от подстроечных? Тем что подстроечные рассчитаны на небольшое количество регулировок. У некоторых моделей их количество может исчисляться сотнями или десятками (например, у НР1-9А перемещать ползунок можно не более 100 раз). Если посмотреть на таблицу ниже, можно увидеть что у некоторых подстроечных SMD резисторов циклов регулировки всего 10.
Пример характеристик подстроечных резисторов SMD
У переменных резисторов этот показатель значительно выше. Количество перемещений регулятора может исчисляться десятками и даже сотнями тысяч. Так что использовать подстроечные резисторы вместо переменных явно не стоит.
Основной недостаток переменных резисторов — их недолговечность. Контакт между резистивным слоем и щеткой постепенно ухудшается. Для акустической аппаратуры это может выражаться во все усиливающихся шумах, при подстройке частоты в радиоприемниках все тяжелее «поймать» нужную длину волны и т.д.
Анимация дает понять, как работает переменный резистор и почему выходит из строя
Способы производства
Переменный резистор может быть двух типов: проволочным и пленочным. У проволочных на диэлектрическую трубку намотана проволока, вдоль нее перемещается металлический передвижной контакт — ползунок. Его местоположение и определяет сопротивление элемента. Витки проволоки уложены вплотную друг к другу, но они разделены слоем лака с высокими диэлектрическими свойствами.
Ползунковые переменные резисторы проволочного типа
Переменные проволочные резисторы — это необязательно трубка с намотанной на нее проволокой как на фото выше. Такие элементы выпускались в основном несколько десятков лет назад. Современные мало чем отличаются от пленочных, разве что корпус чуть выше, так как проволока все-таки занимает больше места, чем пленка.
Со снятой крышкой видна проволочная спираль и бегунок
У пленочных переменных резисторов на диэлектрическую пластину (обычно выполнена в виде подковы) нанесен слой токопроводящего углерода. В этом случае контакт тоже подвижный, но он закреплен на стержне в центре подковы и чтобы изменить сопротивление, надо повернуть стержень.
Пленочный регулируемый резистор
Регулировочное переменное сопротивление может быть и проволочным, и пленочным, а подстроечные, в основном, делают пленочными. Есть у них внешнее отличие: нет стержня с ручкой, а есть плоский диск с отверстием под отвертку. Сопротивления этого типа используются только для наладки параметров при пуске или техническом обслуживании аппаратуры.
Переменные резисторы SMD
Кроме способа производства есть еще две формы выпуска: для обычного навесного монтажа и SMD-элементы для поверхностного монтажа. SMD резисторы отличаются миниатюрными размерами, выполнены по пленочной технологии.
youtube.com/embed/7q41saXd7zU?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Схематическое обозначение и цоколевка
В отличие от постоянных резисторов, у регулируемых не два вывода, а как минимум три. Почему как минимум? Потому что есть модели с дополнительными выводами — их может быть несколько. На электрических схемах переменные и подстроечные резисторы обозначаются прямоугольниками как постоянные, но имеют дополнительный вывод, который схематически представлен как ломанная линия, упирающаяся в середину изображения. Чтобы можно было отличить переменный от подстроечного, у переменного на конце третьего ввода рисуют стрелку, подстроечный изображается более длинной перпендикулярной линией без стрелки.
Обозначение на схемах переменных и подстроечных резисторов
Если говорить о расположении выводов, то средний вывод подключен к ползунку, крайние — к началу и концу резистивного элемента.
Цоколевка переменного резистора
Виды и особенности применения
Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим.
Переменные резисторы бывают разных видов
Характер изменения сопротивления
Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно. Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты. Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:
В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому.
Сдвоенные, тройные, счетверенные
В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:
Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки (на рисунке выше слева). Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное обозначение такое же.
Так выглядят сдвоенные и тройные переменные сопротивления
Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Отличают их по буквенному обозначению с двумя цифрами, разделенными точкой через — как у спаренного — R15.1 и R15.2.
Частный случай сдвоенного переменного резистора — строенный, счетверенный и т. д. Они встречаются не так часто, все больше в акустической аппаратуре.
Дискретный переменный резистор
Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно. Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров.
Дискретный переменный резистор (со ступенчатой регулировкой) и его обозначение на схеме
Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор. Принцип действия можно сравнить с многопозиционным переключателем.
С выключателем
Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию.
Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах
На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора. С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается.
Способы подключения: реостат и потенциометр
Любое регулируемое сопротивление может подключаться как реостат или потенциометр. Реостат изменяет силу тока в цепи, для этого подключается подвижный контакт и один из крайних выводов.
Переменный резистор может использоваться как реостат или потенциометр
Потенциометр изменяет напряжение, при подключении задействуют все контакты, получая таким образом делитель напряжения.
Основные параметры
Выбирать переменный резистор необходимо не только по стандартным параметрам — сопротивлению, рассеиваемой мощности и допустимой погрешности. Как вы уже, наверное, поняли, придется еще и другие принять во внимание:
- Диапазон изменения сопротивлений. Стоит обычно две цифры — минимальная и максимальная.
- Рабочая температура.
- Тепловое сопротивление. Показывает насколько увеличивается сопротивление при нагреве.
- Эффективный угол поворота регулятора.
Параметры мощных переменных резисторов
Конечно, основные параметр важны и именно они являются определяющими. Но стоит обращать внимание и на температурный режим. Если оборудование будет работать в помещении, важно, чтобы резистор не перегревался. Для техники, которая будет эксплуатироваться на открытом воздухе, важен нижний диапазон — если предусматривается работа в зимнее время, они должны переносить минусовые температуры.
Как проверить переменный резистор при помощи тестера
Проверка переменных резисторов не слишком отличается от тестирования обычных. Нужен будет мультиметр с функцией омметра. Положение щупов стандартное, диапазон измерений выбираем в зависимости от измеряемого параметра. Если меряем минимальное сопротивление, имеет смысл поставить самый малый диапазон. Для измерения максимального сопротивления, подбираем в зависимости от заявленной характеристики. При измерениях положение щупов произвольное, так как полярность подаваемого тестового напряжения неважна.
Как проверить переменное сопротивление тестером
Провести надо будет несколько несложных замеров:
- Максимальное сопротивление измеряется между крайними выводами.
- Чтобы измерить минимальное сопротивление, бегунок переводят в крайнее левое положение. Измерения проводят между крайним левым и средним (первым и вторым выводами). Полученные измерения сравнивают с заявленным диапазоном. Обычно бывают отклонения в ту или другую сторону. Это не страшно, если величина отклонений находится в рамках допуска (зависит от точности).
- Главная проблема переменных резисторов — ухудшение контакта между щеткой и токопроводящим элементом.
Подключаем мультиметр в режиме омметра к одному из крайних выводов и центральному, затем медленно вращаем ось резистора и наблюдаем за показаниями мультиметра. Если резистор исправен, но показания должны изменяться плавно. Проверку рекомендуется повторить переключив мультиметр ко второму крайнему выводу резистора (см. видео ниже).
Резисторы переменные
Только в наличии
Корзина
+7 (495) 204-13-84
Москва, Хорошевское шоссе. 43-В
пн-пт 10:00-19:00
- Источники питания
- Источники тока
- Источники напряжения
- Многоканальные
- Зарядные устройства
- Батарейки и аккумуляторы
- Инверторы
- DC/DC конверторы
- Адаптеры
- На DIN рейку
- Аксессуары
- Панели солнечные
- Прочие
- Оптоэлектронные приборы
- Светодиоды
- Держатели
- Инфракрасные
- Кластеры
- Лазерные
- Платы для мощных светодиодов
- Фитосветодиоды
- Мощные светодиоды
- Лазерные диоды
- Фототранзисторы
- Фотодиоды
- Оптопары
- Фоторезисторы
- Светодиоды
- Индикаторы и матрицы
- Аксессуары для дисплеев
- Дисплеи и модули
- Сегментные индикаторы
- Светодиодные линейки, шкалы
- Светодиодные матрицы
- Разъемы
- Разъёмы RJ
- Микрофонные
- Разъемы питания
- Низковольтные
- Сигнальные
- Цилиндрические
- Разъемы HDMI
- Разъемы USB
- Быстроразъёмные разъемы
- Высокочастотные разъемы
- Аудио/Видео/TV
- Герметичные разъёмы
- Гнёзда под сверхплоский кабель
- Клеммники
- Клеммные колодки
- Переходники
- Скотчлоки
- Штекера/гнёзда
- Полупроводниковые приборы
- Диоды
- Выводные
- SMD
- Диодные мосты
- Шоттки
- Диодные модули
- Силовые
- Стабилитроны
- Супрессоры
- Тиристоры
- Транзисторы
- Диоды
- Конденсаторы
- Электролитические
- Керамические
- Пленочные
- Танталовые
- Балластные
- Компьютерные
- Пусковые
- Суперконденсаторы
- Металлобумажные
- Конденсаторы слюдяные
- Коммутационные изделия
- Кнопки и переключатели
- DIP переключатели
- Поворотные переключатели
- Колпачки для кнопок
- Выключатели
- Галетные переключатели
- Движковые переключатели
- Клавишные переключатели
- Кнопки
- Кнопки антивандальные
- Кнопки сенсорные
- Тактовые кнопки
- Микропереключатели
- Тумблеры
- Аксессуары для коммутации
- Путевые выключатели
- Кодирующие переключатели
- Кнопки миниатюрные
- Реле
- Твердотельные
- Аксессуары к реле
- Реле электромагнитные
- Герконы
- Колодки для микросхем
- Кнопки и переключатели
- Устройства защиты
- Предохранители
- Разрядники
- Держатели предохранителей
- Варисторы
- Самовостанавливающиеся
- Термопредохранители
- Резисторы предохранительные
- Фильтры помехоподавляющие
- Термостаты
- Чип предохранители
- Светотехника
- Светодиодные изделия
- Светодиодный неон
- Аксессуары для светодиодного неона
- Светодиодные модули
- Светодиодные ленты
- Экраны
- Профиль
- Заглушки
- Светодиодные лампы
- Прожекторы
- Фонари
- Светодиодные светильники
- Светодиодные гистограммы
- Корпуса светильников
- Светофоры, дорожные приборы
- Шинные системы освещения
- Аксессуары
- Светодиоды в корпусе
- Светодиодные украшения
- Светодиодный неон
- Световоды
- Управление светом
- Автомобильное освещение
- Линзы
- Светоарматура
- Цоколи
- Лампы индикаторные
- Лампы люминесцентные
- Лампы накаливания
- Светодиодные изделия
- Микросхемы
- Преобразователи
- Линейные регуляторы
- Драйверы светодиодов
- Резисторы
- Постоянные
- Переменные
- Резисторные сборки
- Терморезисторы
- Установочные изделия
- Корпуса
- Ручки приборные
- Стойки, фиксаторы, скобы
- Держатели SIM
- Ножки приборные
- Устройства доступа
- Батарейные отсеки
- Охладители
- Аксессуары
- Модули Пельтье
- Антенны
- Прокладки
- Складское
- Крепеж
- Ферритовые изделия и магниты
- Электродвигатели
- Акустические компоненты
- Динамики
- Магнитоэлектрические звонки
- Микрофоны
- Пьезоизлучатели
- Электромагнитные излучатели
- Вентиляторы
- Электронные устройства
- Электронные модули
- Средства разработки
- Электротехника
- Электровакуумные приборы
- Датчики
- Дроссели, трансформаторы, фильтры
- Трансформаторы
- Фильтры
- Дроссели
- Каркасы и аксессуары для намоточных изделий
- Измерительные приборы и инструменты
- Весы
- Щупы измерительные
- Щитовые приборы
- Измерительные приборы
- Измерители температуры
- Измерительный инструмент
- Кабельная продукция
- Шнуры
- Провод
- Шлейф плоский
- Аксессуары
- Кабельные вводы
- Крепёж
- Стяжки
- Термоусадочная трубка
- Клеммы
- Ножевые
- Наконечники
- Зажимы «крокодил»
- Приборные
- Авто клеммы
- Изоляторы для клемм
- Соединители проводов в стык
- Кварцевые резонаторы
- Выводные резонаторы
- SMD-резонаторы
- Часовые
- Кварцевые генераторы
- Пайка и монтаж
- Платы
- Инструмент
- Припой
- Аэрозоли
- Антистатика
- Газовые горелки
- Паяльники
- Пасты
- Паяльные станции
- Жидкость
- Флюс
- Канифоль
- Клей
- Маркеры
- Оптика
- Смазки
- Очистители
- Расходные материалы
- Клейкая лента, скотч
- Заправочный конец
- Материалы прочие
- Комплектующие для 3D принтеров
- Нагреватели
- Комплектующие
- Компьютерные комплектующие
- Оперативная память
- Изготовление печатных плат
Производители
Наши партнеры
Новости
Все новости
УРМ Radiodetali
УРМ Radiodetali
Удаленное рабочее место «Radiodetali», предназначено для резервирования, заказа,
оформления счета на оплату и получения электронных компонентов, хранящихся на складах и удаленных складах поставщиков.
Переменный резистор — Обзор и объяснение —
БЕСПЛАТНО: 800-431-2912 (только США)
Переменный резистор — Обзор и объяснение
Что такое резистор обзор
- . резистор представляет собой пассивный компонент с двумя выводами, который препятствует протеканию тока и рассеивает мощность, когда ток проходит через него. В электрических цепях оно обозначается символом на рис. 1. Отношение напряжения к току называется сопротивлением и выражается законом Ома, как показано на рис. 2.
Рис. 1: Обозначение резистора
Рис. 2: Закон Ома
- Закон Ома гласит, что температура, протекающая через резистор, прямо пропорциональна приложенному к электрической цепи току. . Поэтому логично предположить, что обычные резисторы имеют два вывода и сопротивление у них постоянное, так как их сопротивление изменить нельзя.
Определение переменного резистора
- Как следует из названия, переменный резистор представляет собой пассивное устройство с тремя выводами, которое может регулировать свое сопротивление с помощью третьего вывода, расположенного между двумя выводами, так что препятствие протеканию тока поднимается и опускается.
Поэтому символ цепи переменного резистора имеет стрелку, которая представляет собой изменение сопротивления. Электрический символ переменного резистора показан на рисунке 3.
Рис. 3: Символ переменного резистора
Рисунок 4: Символ переменного резистора
- Сопротивление переменного резистора можно изменить от нуля до определенного максимального значения с помощью его третьего вывода. Если внимательно изучить электрическую схему переменного резистора на рис. 4, можно увидеть, что между клеммами 1 и 3 существует постоянное сопротивление. Клемма 2 (посередине) — единственная клемма, которая может двигаться. Следовательно, чтобы изменить сопротивление, вы должны использовать любую из боковых клемм с подвижной клеммой.
Принцип работы переменных резисторов
- Переменные резисторы широко используются в электрических цепях для регулирования величины тока или напряжения, так как сопротивление переменных резисторов можно установить на определенное значение.
Переменные резисторы позволяют регулировать величину напряжения, изменяя сопротивление и сохраняя постоянный ток. Для регулировки входного напряжения к клеммам 1 и 3 подключается источник напряжения, как показано на рис. 5. Выходное напряжение между клеммами 1 и 2 можно рассчитать по формуле деления напряжения, показанной на рис. 6.
Рисунок 5: Использование переменного резистора в качестве распределения напряжения
Рисунок 6: Формула напряжения
Конструкция переменного резистора
- Несмотря на принцип работы тот же. При осмотре внутренней части переменного резистора, как показано на рис. 7, между клеммами 1 и 3 находится постоянное сопротивление, называемое резистивной дорожкой. ручка. Сопротивление между клеммами 1 и 2 или 2 и 3 можно изменить, отрегулировав ручку посередине, как показано красным кружком на рисунке 7.
Рис. 7. Переменный резистор
Типы переменных резисторов
- Существуют различные типы переменных резисторов, принцип работы которых почти одинаков, как показано в предыдущих разделах.
Однако конфигурация клемм и значение сопротивления переменного резистора могут быть скорректированы в зависимости от различных параметров окружающей среды. Эти различные типы переменных резисторов включают:
Потенциометры
- Как упоминалось в предыдущих разделах, переменные резисторы часто используются для управления напряжением или током. Потенциометры — один из самых популярных типов переменных резисторов. Они предпочтительны в приложениях, где требуется контроль напряжения. В основном есть две группы потенциометров, известных как механические и цифровые. Механические потенциометры, такие как линейные и поворотные потенциометры, имеют проблемы с точностью в условиях вибрации. Цифровые потенциометры обычно используются из-за проблем с чувствительностью механических потенциометров. Одним из наиболее важных применений цифровых потенциометров является решение проблемы дрейфа сопротивления, которая возникает в сложных условиях окружающей среды.
Поскольку цифровые потенциометры можно регулировать с помощью протоколов связи, таких как I2C, они также весьма полезны в тех случаях, когда регулировка механического сопротивления невозможна.
Реостаты
- Конструкция реостата аналогична конструкции потенциометра. Однако подвижная клемма реостата замкнута накоротко с одной из боковых клемм, как показано на рис. 8. Реостаты предпочтительны в приложениях, где требуется регулировка сопротивления или ограничение тока.
Рис. 8: Символ реостата
Фоторезисторы
- Фоторезисторы, также известные как светочувствительные резисторы (LDR), являются распространенным типом переменных резисторов. Их сопротивление изменяется в зависимости от интенсивности падающего света из-за фотоэффекта. Фоторезисторы могут быть предпочтительными в условиях, где интенсивность света варьируется.
Резистор, чувствительный к силе
- Как следует из названия, сопротивление резистора, чувствительного к силе, изменяется в зависимости от уровня приложенной силы. Обычно они используются в роботизированных приложениях, например, внутри захватов робота.
Термисторы
- Сопротивление термистора изменяется в зависимости от температуры. Существует два типа термисторов, известных как термисторы с отрицательным температурным коэффициентом (NTC) и с положительным температурным коэффициентом (PTC). Сопротивление термисторов PTC прямо пропорционально температуре, тогда как сопротивление термисторов NTC обратно пропорционально температуре. Термисторы предпочтительны в различных промышленных приложениях, где критически важным является обнаружение изменения температуры.
Хьюмисторы
- Как следует из названия, сопротивление увлажнителя изменяется в зависимости от изменения влажности.
Хьюмисторы используются во многих устройствах Интернета вещей (IOT) для обнаружения изменений окружающей среды.
Применение переменных резисторов

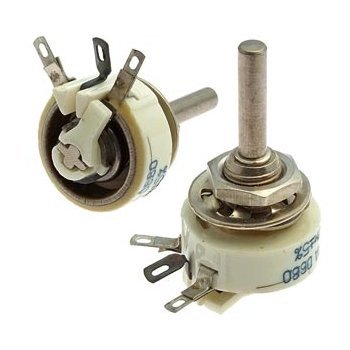

- Переменные резисторы используются во многих устройствах/электронике, которые есть в наших домах. Некоторые из них включают радиоприемники, динамики, микрофоны, телевизоры, генераторы, устройства управления умным домом и т. д. Потенциометры обычно используются в домашних электронных устройствах, где требуется регулировка скорости или уровня громкости.
- Реостаты используются там, где необходимо регулировать уровни тока или сопротивления. Типичным примером является затемнение света. Таким образом, переменные резисторы популярны в приложениях, где требуется контроль напряжения или регулировка тока.
Подробнее в нашем блоге
ПОИСК В МАГАЗИНЕ
Искать:
СВЯЖИТЕСЬ С НАМИ
websales@derf. com
845-790-9900
БЕСПЛАТНЫЙ ЗВОНОК:
800-431-2912 (ТОЛЬКО ДЛЯ США)
Содержание © 2022 DERF Electronics, Inc. Все права защищены. | Сайт разработан Surfside Web
Как работают переменные резисторы — основы схем
Переменные резисторы — это резисторы, которые изменяют сопротивление от нуля до определенного максимального значения. Они обычно используются в качестве регуляторов громкости и регуляторов напряжения.
Переменные резисторы можно разделить на три типа:
- Потенциометры
- Реостаты
- Цифровые потенциометра
Символы для переменных резисторов
Potentiometer
RHEOSTAT
PRESTER

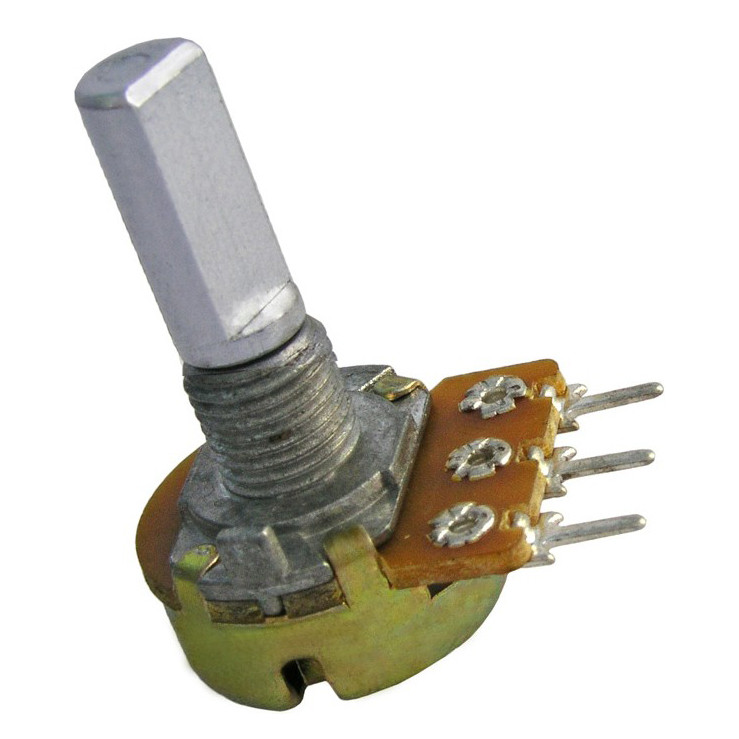

1111111111111111111111112. МАЙСАРИНСКОЙ СПРАВИТЬ ВОЗДА. Потенциометры имеют три контакта. Между двумя боковыми контактами находится полоска резистивного материала, и этот материал создает сопротивление. Средний штифт — дворник. Это соединение стеклоочистителя находится где-то на полосе между двумя концами. Вы можете перемещать точку, где стеклоочиститель соединяется с резистивным материалом, поворачивая вал потенциометра. При перемещении дворника влево сопротивление между средним и левым штифтами уменьшается. Затем сопротивление между средним штифтом и правым штифтом увеличивается при перемещении дворника влево.
Типы потенциометров
- Поворотные потенциометры – наиболее распространенный тип потенциометров. Они используют поворотную ручку для перемещения скребка вокруг резистивного материала.
- Линейные потенциометры – состоят из линейного ползунка, который управляет положением ползунка вдоль резистивного материала.
Потенциометры похожи на делители напряжения
Делитель напряжения — это простая схема, которую можно использовать для снижения напряжения в цепи. Выходное напряжение зависит от соотношения двух последовательно соединенных резисторов. Выходное напряжение берется из точки между двумя резисторами. Чтобы рассчитать выходное напряжение делителя напряжения, используйте Уравнение делителя напряжения ниже:
R1 — резистор, ближайший к входному напряжению, R 2 — резистор, ближайший к земле, V в — входное напряжение, а V out — выходное напряжение.
Потенциометры в основном представляют собой регулируемые делители напряжения.
Схематическое обозначение потенциометра
Внутри потенциометра находится один резистор и скользящий элемент, который разрезает резистор на две части и перемещается для регулировки соотношения между обеими половинами. Внешне обычно имеется три контакта: два контакта подключаются к каждому концу резистора, а третий подключается к движку потенциометра. Если два внешних контакта подключены к напряжению, выход (V из на среднем контакте) будет имитировать делитель напряжения. Если потенциометр полностью повернется в одном направлении, напряжение может быть равно нулю. А если повернуть в другую сторону, выходное напряжение приближается к входному, а дворник в среднем положении означает, что выходное напряжение будет вдвое меньше входного.
Подключение потенциометра
- Начните с определения трех клемм на потенциометре. Расположите его так, чтобы вал был направлен вверх, а три клеммы были обращены к вам.
В этом положении вы можете легко идентифицировать клеммы слева направо как клеммы 1, 2 и 3. Заземлите первую клемму потенциометра.
- В этом приложении клемма 1 обеспечивает заземление. Для этого припаяйте оба конца провода к клемме и шасси электрического компонента соответственно. Отмерьте и отрежьте длину провода, который вам понадобится для подключения клеммы к удобному месту на шасси, и припаяйте оба конца провода к клемме и к шасси компонента. Это заземлит потенциометр. И его можно повернуть до нуля в минимальном положении.
- Подключите вторую клемму к выходу схемы, чтобы создать вход потенциометра. Входная линия от схемы должна подключаться к нему. Припаяйте это соединение так же, как и предыдущее.
- Подключите клемму 3 к входу схемы, поскольку клемма 3 является выходом потенциометра. Припаяйте провод так же, как и в первых 2 клеммах.
- После подключения проверьте вольтметр. Подсоедините выводы вольтметра к входным и выходным клеммам потенциометра и включите вал.
