SMD резисторы маркируются различными способами. Способ
маркировки зависит от типовеличины резистора и допуска. Резисторы типовеличины
0402 не маркируются. Резисторы с допуском 2%, 5% и 10% всех типоразмеров
маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть
номинал резистора без множителя), а последняя — показатель степени по основанию
10 для определения множителя. При необходимости к значащим цифрам может добавляться
буква R для обозначения десятичной точки.




к примеру, маркировка 513 означает, что резистор имеет
номинал 51 х 103 Ом = 51 кОм. Обозначение 100 указывает, что номинал резистора
равен 10 Ом.
Резисторы с допуском 1 % типоразмеров от 0805 и выше
маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а
последняя — показатель степени по основанию 10 для задания номинала резистора в
омах. Буква R также служит для обозначения десятичной точки. к примеру,
маркировка 7501 означает, что резистор имеет номинал 750Х101 Ок = 7,5 кОм.
Резисторы с допуском 1 % типовеличины 0603 маркируются с
использованием приведенной ниже таблицы EIA-96 (табл. 1Л4) двумя цифрами и
одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а
буква — показатель степени по основанию 10 для определения номинала резистора в
омах. к примеру, маркировка 10С означает, что резистор имеет номинал 124х102 Ом
= = 12,4 кОм.


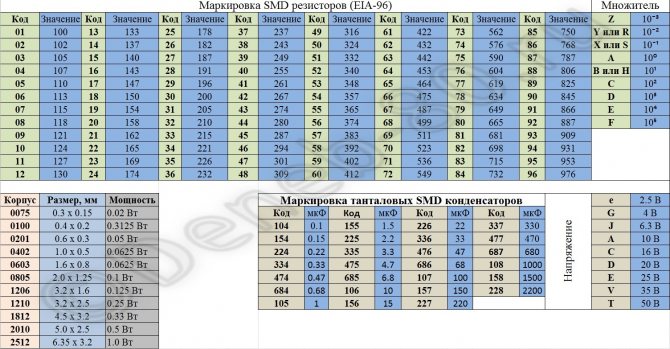

Таблица 1.14. Таблица маркировки SMD резисторов EIA-96
















Код
Знач.
Код
Знач.
Код
Знач.
Код
Знач.
Код
Знач.
Код
Знач.
Код
Знач.
Код
Знач.

01
100
13
133
25
178
37
237
49
316
61
422
73
562
85
750

02
102
14
13/
26
182
38
243
50
324
62
432
74
576
86
768

03
105
15
140
27
187
39
249
51
332
63
442
75
590
87
787

04
107
16
143
28
191
40
255
52
340
64
453
76
604
88
806

05
110
17
147
29
196
41
261
53
348
65
464
77
619
89
825

06
113
18
150
30
200
42
267
54
357
66
475
78
634
90
845

07
115
19
154
31
205
43
274
55
365
67
487
79
649
91
866

08
118
20
158
32
210
44
280
56
374
68
499
80
665
92
887

09
121
21
162
33
215
45
287
57
383
69
511
81
681
93
909

10
124
22
165
34
221
46
294
58
392
70
523
82
698
94
931

11
127
23
169
35
226
47
301
59
402
71
536
83
715
95
953

12
130
24
174
36
232
48
309
60
412
72
549
84
732
96
976

S
10–2
R
10–1
А
10°
В
101
С
102
D
103
Е
104
F
105


Стандартная упаковка SMD резисторов — бумажная лента или
бобина. На упаковку наносится маркировка с указанием типа резистора, его
типовеличины, номинала, допуска. к примеру: RMC-18 (1206) 1002 FR, где буквой
после номинала обозначен допуск (F = ±1%; J = ±5%; D = ±0,5%), а буква R означает,
что резисторы упакованы на бумажной ленте в бобине.


SMD резисторы — маркировка номинальных значений SMD резисторов

Перейти к контенту

Поиск:

Рубрика: SMD компоненты

SMD резисторы — маркировка чип-резисторов

SMD резисторы – маркировка которых интересует многих радиолюбителей. Данные резисторы изготавливаются в миниатюрных корпусах, сделанных как правило из керамики и предназначенные для поверхностного монтажа. Этот элемент является самым распространенным компонентом в современных радиоэлектронных схемах.

Различные компании, производящие SMD резисторы, делают много всевозможных модификаций своей продукции, кодовые обозначения, которых имеют отличие от других. В связи с этим, электронщикам, которым приходится часто выполнять ремонт электронной техники или заниматься сборкой печатных плат, нужно четко знать кодовые обозначения резисторов.

Предназначение чип-резисторов

Основная функция резисторов в схеме — это токоограничение в конкретной части электрического тракта. Один из ближайших примеров, которым можно показать резистор в действии — это включение сопротивления в питающую цепь LED-диодов либо в эмиттерную цепь биполярного транзистора установленного в усиливающем каскаде. Приведенная ниже таблица окажет вам существенную помощь в расшифровке кодовых обозначений.

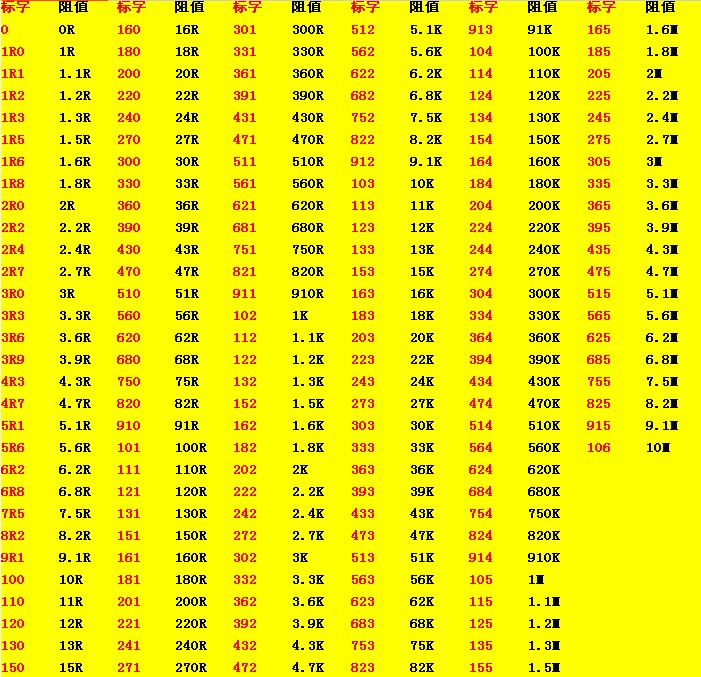

Таблица расшифровки номинальных значений SMD резисторов

Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
R100. 1 Ом1R01 Ом10010 Ом101100 Ом
R110.11 Ом1R11.1 Ом11011 Ом111110 Ом
R120.12 Ом1R21.2 Ом12012 Ом121120 Ом
R130.13 Ом1R31.3 Ом13013 Ом131130 Ом
R150.15 Ом1R51.5 Ом15015 Ом151150 Ом
R160.16 Ом1R61.6 Ом16016 Ом161160 Ом
R180.18 Ом1R81.8 Ом18018 Ом181180 Ом
R200.2 Ом2R02 Ом20020 Ом201200 Ом
R220.22 Ом2R22. 2 Ом22022 Ом221220 Ом
R240.24 Ом2R42.4 Ом24024 Ом241240 Ом
R270.27 Ом2R72.7 Ом27027 Ом271270 Ом
R300.3 Ом3R03 Ом30030 Ом301300 Ом
R330.33 Ом3R33.3 Ом33033 Ом331330 Ом
R360.36 Ом3R63.6 Ом36036 Ом361360 Ом
R390.39 Ом3R93.9 Ом39039 Ом391390 Ом
R430.43 Ом4R34.3 Ом43043 Ом431430 Ом
R470.47 Ом4R74.7 Ом47047 Ом471470 Ом
R510. 51 Ом5R15.1 Ом51051 Ом511510 Ом
R560.56 Ом5R65.6 Ом56056 Ом561560 Ом
R620.62 Ом6R26.2 Ом62062 Ом621620 Ом
R680.68 Ом6R86.8 Ом68068 Ом681680 Ом
R750.75 Ом7R57.5 Ом75075 Ом751750 Ом
R820.82 Ом8R28.2 Ом82082 Ом821820 Ом
R910.91 Ом9R19.1 Ом91091 Ом911910 Ом



Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
1021 кОм10310 кОм104100 кОм1051 МОм
1121. 1 кОм11311 кОм114110 кОм1151.1 МОм
1221.2 кОм12312 кОм124120 кОм1251.2 МОм
1321.3 кОм13313 кОм134130 кОм1351.3 МОм
1521.5 кОм15315 кОм154150 кОм1551.5 МОм
1621.6 кОм16316 кОм164160 кОм1651.6 МОм
1821.8 кОм18318 кОм184180 кОм1851.8 МОм
2022 кОм20320 кОм204200 кОм2052 МОм
2222.2 кОм22322 кОм224220 кОм2252.2 МОм
2422. 4 кОм24324 кОм244240 кОм2452.4 МОм
2722.7 кОм27327 кОм274270 кОм2752.7 МОм
3023 кОм30330 кОм304300 кОм3053 МОм
3323.3 кОм33333 кОм334330 кОм3353.3 МОм
3623.6 кОм36336 кОм364360 кОм3653.6 МОм
3923.9 кОм39339 кОм394390 кОм3953.9 МОм
4324.3 кОм43343 кОм434430 кОм4354.3 МОм
4724.7 кОм47347 кОм474470 кОм4754.7 МОм
5125. 1 кОм51351 кОм514510 кОм5155.1 МОм
5625.6 кОм56356 кОм564560 кОм5655.6 МОм
6226.2 кОм62362 кОм624620 кОм6256.2 МОм
6826.8 кОм68368 кОм684680 кОм6856.8 МОм
7527.5 кОм75375 кОм754750 кОм7557.5 МОм
8228.2 кОм82382 кОм824820 кОм8158.2 МОм
9129.1 кОм91391 кОм914910 кОм9159.1 МОм

Маркировка SMD резисторов

Маркировка резистора

SMD Маркировка резистора

SMD

Резистор для поверхностного монтажа
Код

Резисторы SMD

обычно кодируются числовым
эквивалент знакомого трехполосного цветового кода. Так же, как провод закончился
компоненты, прецизионные резисторы (1% или лучше) могут быть маркированы четырехзначным
код.
Первые две (или 3) цифры являются первыми
две (или 3) цифры сопротивления в омах, а третья (или 4-я) цифра
нулей, чтобы следовать — «множитель».
Сопротивление менее 10 Ом имеет букву «R».
чтобы указать положение десятичной точки.

Несколько примеров сделают это более понятным:



Три цифры
Примеры

Четыре цифры
Примеры


330 это 33 Ом —
не 330 Ом

1000 есть
100 Ом — не 1000 Ом

221
составляет 220 Ом

4992
составляет 49 900 Ом или 49,9 кОм

683
составляет 68 000 Ом или 68 кОм

16234 есть
162 000 Ом или 162 кОм

105
1 000 000 Ом или 1 МОм

0R56
или R56 0,56 Ом


8R2 — 8,2 Ом



Но чтобы жизнь была интереснее,
новая система кодирования появилась на 1% типов . Это известно как
Метод маркировки EIA-96. Он состоит из трехзначного кода. Первый
две цифры обозначают 3 значащие цифры номинала резистора, используя
таблицу поиска ниже. Третий символ – буква – обозначает
множитель.

код

значение



код

значение



код

значение



код

значение



код

значение



код

значение

01

100

17

147

33

215

49

316

65

464

81

681

02

102

18

150

34

221

50

324

66

475

82

698

03

105

19

154

35

226

51

332

67

487

83

715

04

107

20

158

36

232

52

340

68

499

84

732

05

110

21

162

37

237

53

348

69

511

85

750

06

113

22

165

38

243

54

357

70

523

86

768

07

115

23

169

39

249

55

365

71

536

87

787

08

118

24

174

40

255

56

374

72

549

88

806

09

121

25

178

41

261

57

383

73

562

89

825

10

124

26

182

42

267

58

392

74

576

90

845

11

127

27

187

43

274

59

402

75

590

91

866

12

130

28

191

44

280

60

412

76

604

92

887

13

133

29

196

45

287

61

422

77

619

93

909

14

137

30

200

46

294

62

432

78

634

94

931

15

140

31

205

47

301

63

442

79

649

95

953

16

143

32

210

48

309

64

453

80

665

96

976

Буквы множителя следующие:

письмо

мульти



письмо

мульти

Ф

100000

Б

10

Е

10000

А

1

Д

1000

X или S

0,1

С

100

Y или R

0,01

22A — резистор 165 Ом, 68C — 49900
Ом (49,9 кОм) и 43E a 2740000 (2,74 М). Эта схема маркировки применяется
только до 1% резисторов.

Аналогичная схема может быть использована для 2, 5 и 10%
типы толерантности. Буквы множителя идентичны 1%, но
происходят до числовой код. Чтобы было еще веселее,
используется другая схема кодирования . Вот он:

2%   5%   10%
код

значение

  код значение

код

значение

  код значение

код

значение

01

100

 13

330

25

100

37

330

49

100

02

110

 14

360

26

110

38

360

50

120

03

120

 15

390

27

120

39

390

51

150

04

130

 16

430

28

130

40

430

52

180

05

150

 17

470

29

150

41

470

53

220

06

160

 18

510

30

160

42

510

54

270

07

180

 19

560

31

180

43

560

55

330

08

200

 20

620

32

200

44

620

56

390

09

220

 21

680

33

220

45

680

57

470

10

240

 22

750

34

240

46

750

58

560

11

270

 23

820

35

270

47

820

59

680

12

300

 24

910

36

300

48

910

60

820

Итак, по этой схеме A55 — это 330 Ом, допуск 10 %.
резистор, C31 a 5%, блок 18000 Ом (18 кОм) и D18 510000
Ом (510 кОм) 2% допуск.

Лично я бы проверил омметром!

последнее обновление 23/11/12
автор: GM4PMK





Резисторы | Клуб электроники

Резисторы | Клуб электроники

Код цвета | Допуск |
Серия E6/E12 | Номинальная мощность

См. также: Сопротивление | Закон Ома |
Переменные резисторы

Резисторы ограничивают протекание электрического тока, например, резистор включен последовательно с
светоизлучающий диод (LED) для ограничения тока, проходящего через LED.

Резисторы могут быть подключены в любом порядке, и они не повреждаются при нагревании при пайке.

Сопротивление измеряется в омах, символ (омега).
1 довольно мал, поэтому номиналы резисторов также указаны в
к и М:

1к = 1000
1М = 1000к
= 1000000.

Большинство резисторов слишком малы, чтобы отображать их сопротивление в виде печатного числа.

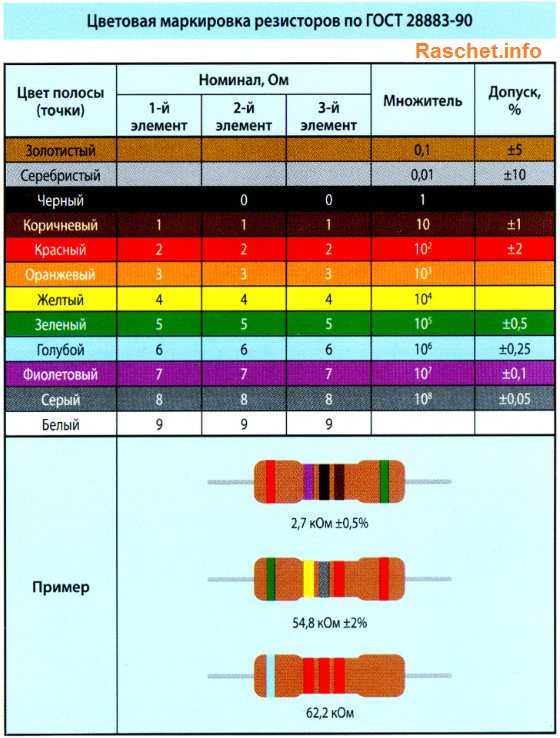

Вместо этого используется цветовой код.

Информацию о резисторах, соединенных последовательно и параллельно, см.
страница сопротивления.

Rapid Electronics: Резисторы

Сопротивление резистора

Значения резисторов часто записываются на принципиальных схемах с использованием системы кодирования, в которой не используется десятичная точка.
потому что легко пропустить маленькую точку. Вместо десятичной точки используются буквы R, K и M.

Чтобы прочитать код: замените букву десятичной точкой, затем умножьте значение на 1000, если буква была K,
или 1000000, если буква М. Буква R означает умножение на 1.

Например:

  • 560R означает 560
  • 2K7 означает 2,7к
    = 2700
  • 39К означает 39К
  • 1M0 означает 1.0M
    = 1000 000

Цветовой код резистора

Значения резисторов обычно отображаются с помощью цветных полос, каждый цвет соответствует номеру, как показано в таблице.
Большинство резисторов имеют 4 полосы:

  • Первая полоса дает первую цифру .
  • Вторая полоса дает вторую цифру .
  • Третья полоса указывает количество нулей .
  • Четвертая полоса показывает допуск (точность) резистора
    но этим можно пренебречь почти для всех цепей.
Пример

Этот резистор имеет красную (2), фиолетовую (7), желтую (4 нуля) и золотую полосы, поэтому его значение
270 000 = 270 тыс.
(обычно обозначается на принципиальных схемах как 270K ).

Создайте свой собственный калькулятор цветового кода.

Electronics
Colour Code
Colour Number
Black 0
Brown 1
Red 2
Оранжевый 3
Желтый 4
Green 5
Blue 6
Violet 7
Grey 8
White 9
Резисторы малого номинала (

< 10 Ом)

Стандартный цветовой код не может отображать значения меньше 10.
Для отображения меньших значений используются два специальных цвета для третьей полосы :

  • золото, что означает × 0,1
  • серебро, что означает × 0,01

Первая и вторая полосы представляют цифры обычным образом.

Например:

красные, фиолетовые, золотые полосы обозначают
27 × 0,1 = 2,7.

зеленая, синяя, серебряная полосы обозначают
56 × 0,01 = 0,56.

Калькулятор цветового кода резистора

Этот калькулятор можно использовать для определения номиналов резисторов.
Он состоит из трех карточных дисков с указанием цветов и значений, они скреплены вместе, чтобы вы могли легко
поверните диски, чтобы выбрать требуемое значение или цветовой код. Простой, но эффективный!

Есть две версии для загрузки и печати на белой карточке формата А4 (два калькулятора на листе):

  • Цвет (для цветного принтера)
  • Черно-белый (только для черного принтера)

Чтобы сделать калькулятор: вырежьте три диска и скрепите их латунной бумажной застежкой.
Черно-белую версию нужно раскрашивать вручную, и проще всего это сделать до того, как будет вырезано .

Допуск резисторов

Допуск резистора показан четвертой полосой цветового кода.
Допуск — это точность резистора, выраженная в процентах.

Например 390
резистор с допуском ±10% будет иметь значение в пределах 10% от
390,
между 390 — 39 = 351
и 390 + 39 = 429 (39 — 10 % от 390).

Для четвертой полосы используется специальный цветовой код. Допуск:

  • серебро ±10%
  • золото ±5%
  • красный ±2%
  • коричневый ±1%
  • Если четвертая полоса не отображается, допуск составляет ±20 %

Допуск можно игнорировать почти для всех цепей, поскольку редко требуется точное значение резистора
а там, где это переменный резистор, обычно используется.

Реальные номиналы резисторов (серии E6 и E12)

Вы могли заметить, что резисторы доступны не со всеми возможными значениями, например
22к и 47к
легко доступны, но 25k
а 50к нет!

Почему это? Представьте, что вы решили делать резисторы каждый
10 дают 10, 20, 30, 40, 50 и так далее.
Это кажется прекрасным, но что произойдет, когда вы достигнете 1000?
Было бы бессмысленно делать 1000, 1010, 1020, 1030 и так далее, т.к. для этих значений
10 — очень маленькая разница, слишком маленькая, чтобы быть заметной в большинстве схем.

Чтобы получить разумный диапазон номиналов резисторов, необходимо увеличить размер «шага».
по мере увеличения значения. Стандартные номиналы резисторов основаны на этой идее и формируют
ряд, который следует той же схеме для каждого кратного десяти.

Деньги используют аналогичную систему

Аналогичное устройство используется для денег: размер шага монет и банкнот увеличивается по мере увеличения стоимости.

Например, валюта Великобритании (1 фунт стерлингов = 100 пенсов) состоит из монет номиналом 1 пенс, 2 пенса, 5 пенсов, 10 пенсов, 20 пенсов, 50 пенсов, 1 фунт и 2 фунта стерлингов.
(плюс банкноты 5, 10, 20 и 50 фунтов стерлингов).

Серия E6

Серия E6 имеет 6 значений для каждого кратного десяти, используется для резисторов с допуском 20%.
Значения: 10, 15, 22, 33, 47, 68, … затем продолжаются 100, 150, 220, 330, 470, 680, 1000 и т. д.
Обратите внимание, как размер шага увеличивается по мере увеличения значения. Для этой серии шаг (к
следующее значение) составляет примерно половину значения.

Серия E12

Серия E12 имеет 12 значений для каждого кратного десяти, используется для резисторов с допуском 10%.
Значения 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82, … затем продолжаются 100, 120, 150 и т. д.
Обратите внимание, что это серия E6 с дополнительным значением в каждом промежутке.

Серия E12 наиболее часто используется для резисторов.

Позволяет выбрать значение в пределах 10% от точного значения, которое вам нужно. Это достаточно точно для почти
все проекты, и это разумно, потому что большинство резисторов
иметь допуск ±10%.

Номинальная мощность резисторов

Электрическая энергия преобразуется в тепло при протекании тока через резистор.
Обычно эффект незначителен, но если сопротивление низкое или напряжение на резисторе высокое,
может пройти большой ток, из-за чего резистор заметно нагреется. Резистор должен выдерживать
эффект нагрева и резисторы имеют номинальную мощность, чтобы показать это.

Номинальная мощность резисторов редко указывается в списках деталей, потому что для большинства цепей стандартная мощность
подходят номиналы 0,25 Вт или 0,5 Вт. Для редких случаев, когда требуется более высокая мощность, это должно быть четко указано.
указанных в списке деталей, это будут схемы с использованием маломощные резисторы (менее
около 300) или высокого напряжения (более 15В).

Rapid Electronics: силовые резисторы

Резисторы большой мощности
(5 Вт сверху, 25 Вт снизу)

Фотографии © Rapid Electronics

Мощность P, развиваемая резистором, может быть рассчитана с помощью следующих уравнений:

P = V² / R  или  P = I² × R

P = развиваемая мощность в ваттах (Вт)

I = ток через резистор в амперах (А)

R = сопротивление резистора в омах ()

В = напряжение на резисторе в вольтах (В)

Примеры:
  • Резистор 470 с напряжением 10 В на нем
    требуется номинальная мощность P = V²/R = 10²/470 = 0,21 Вт.
