Маркировка SMD резисторов, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96).

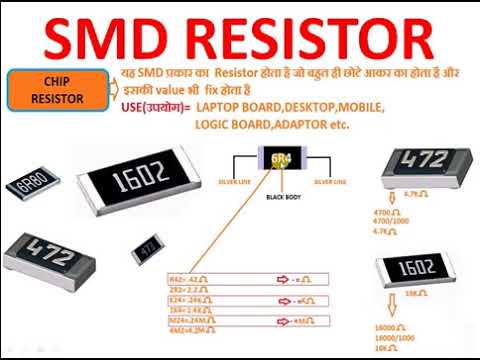

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-х значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

К примеру: резистор с кодом 502. К числу «50» (первые две цифры) мы должны добавить 2 нуля (третья цифра) в итоге получаем сопротивление 5000 Ом или 5,0 кОм.

С помощью 3-х значного цифрового кода, минимальное сопротивление, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100»

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом.

Нет smd резисторов для отображения

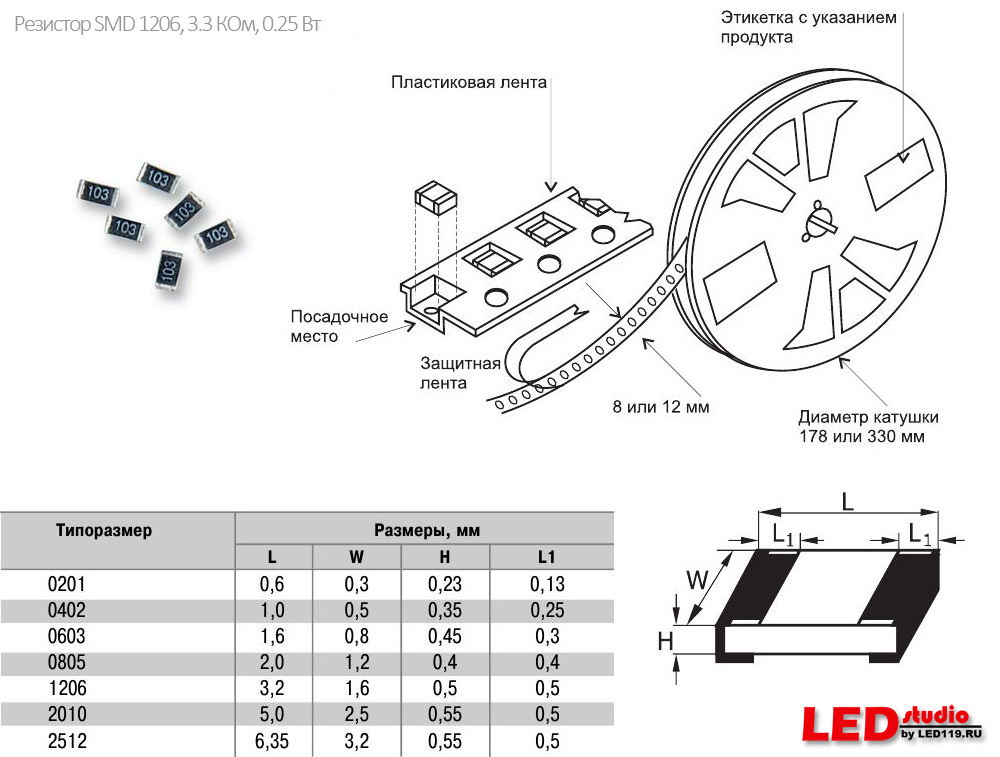

Код	Метрический код	Размер (дюйм)	Размер (mm)	Мощность
01005	0402	0.016 × 0.008	0.41 × 0.2	0.03 W
0201	0603	0.024 × 0.012	0.6 × 0.3	0.05 W
0402	1005	0.04 × 0.02	1.0 × 0.5	0.062 W
0603	1608	0.063 × 0.031	1. 6 × 0.85	0.1 W
0805	2012	0.08 × 0.05	2.0 × 1.2	0.125 W
1206	3216	0.126 × 0.063	3.2 × 1.6	0.25 W
1210	3225	0.126 × 0.1	3.2 × 2.5	0.5 W
1218	3246	0.12 x 0.18	3.2 x 4.6	1 W
1806	4516	0.177 × 0.063	4.5 × 1.6	0.5 W
1812	4532	0.18 × 0.12	4.6 × 3.0	0.75 W
2010	5025	0.2 × 0.1	5.1 × 2.5	0.75 W
2512	6332	0. 25 × 0.12	6.3 × 3.2	1 W

+

Быстрый доступ

все необходимое всегда под рукой

Поиск SMD кода в справочнике

Поиск принципиальных схем

Телефоны

• FRP
• Прошивки для телефонов
• ПО для прошивки телефонов
• Драйвера
• ПО для ремонта телефонов
• Схемы

НОУТБУКИ

• Схемы
• BIOS

Поиск компонентов, Datasheet

ПОЛЕЗНЫЙ SOFT временно недоступно

• SP Flash Tool
• ADB
• FastBoot
• SDK Platform Tools
• UpgradeDownload/ResearchDownload
• RKAndroidTool
• MiFlash
• MiFlashPro
• QPST Tool
• USBDeview

• Boardview

Поддержите проект

Нашли ошибку?

Основные сведения о резисторе для поверхностного монтажа

Резистор для поверхностного монтажа представляет собой тип резистора, предназначенного для поверхностного монтажа. Эти резисторы SMD обычно намного меньше традиционных резисторов, поэтому занимают гораздо меньше места на печатной плате.

SMD-часть «SMD Resistor» означает S поверхность M устройство D . SMD — это электронный компонент, который можно установить непосредственно на печатной плате с помощью « S 9».0008 поверхность M количество T технология” (SMT).

Технология поверхностного монтажа была изобретена для уменьшения размеров компонентов и значительного сокращения времени изготовления схемы. Резисторы SMD

обычно используются только в профессионально изготовленных печатных платах.

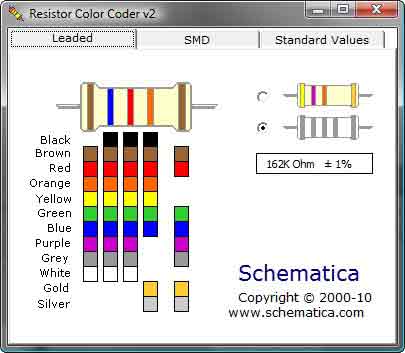

Для большинства самодельных схем вы будете использовать резисторы с более классической технологией «сквозного отверстия». У нас есть руководство по цветовому коду для этих типов резисторов.

Причина использования резисторов со сквозным отверстием заключается в том, что их намного проще монтировать и они не требуют специального оборудования, как резисторы для поверхностного монтажа.

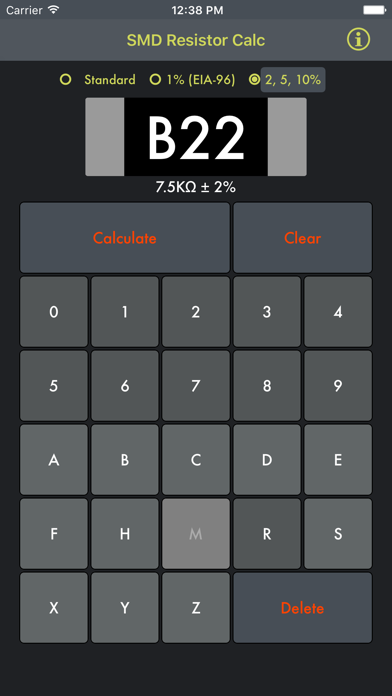

Калькулятор резистора SMD

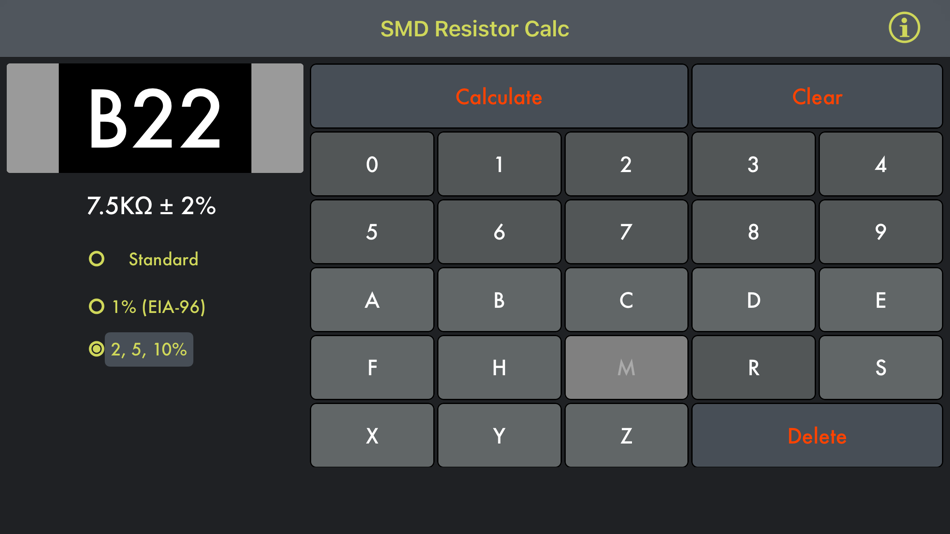

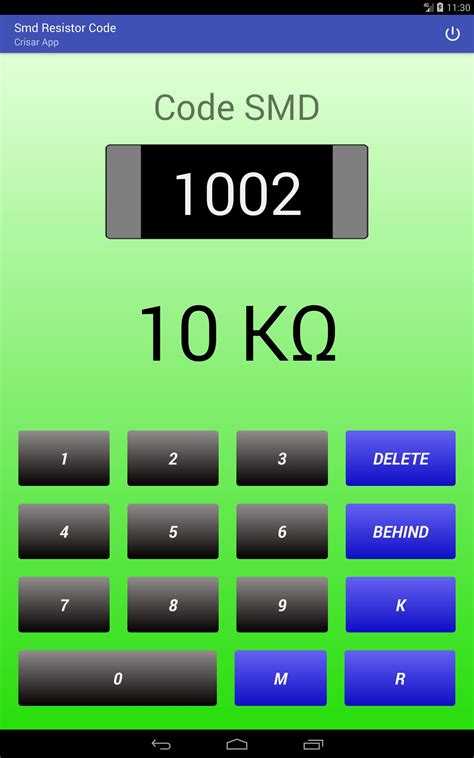

Если вы хотите быстро узнать номинал резистора SMD, вы можете воспользоваться нашим калькулятором.

Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле Код резистора SMD ниже.

Калькулятор автоматически рассчитает значение сопротивления вашего резистора.

Код резистора для поверхностного монтажа:

Номинал резистора для поверхностного монтажа:

Код резистора для поверхностного монтажа

Первое, что вы заметите, глядя на резистор для поверхностного монтажа, это то, что в нем не используется система цветовых полос, характерная для резисторов со сквозным отверстием. делать.

Причина этого в том, что на меньших корпусах резисторов SMD недостаточно места для печати кода цветовой полосы.

Чтобы бороться с этим, они придумали три новые кодовые системы, две из которых определены в стандарте IEC 60062:2016, четырехзначную систему и трехзначную систему.

Третья — это система нумерации под названием «EIA-96», которая была определена Альянсом электронной промышленности, прекратившим свою деятельность еще в 2011 году.

Ниже мы рассмотрим шаги по использованию каждой из этих систем.

Трехзначная система кодов резисторов для поверхностного монтажа

В этой системе первые два числа определяют номинал резистора. Третья и последняя цифра в этой системе счисления представляет собой множитель для значений сопротивления, превышающих 10 Ом. 93 или по-английски двадцать семь раз по 10 в степени три.

Примеры расчета трехзначного кода SMD

В этом примере предполагается, что у нас есть четыре резистора SMD с трехзначным кодом. Один 901 , один 3R4 , один 313 и один R34 .

Пример 1 – 901

Для первого резистора SMD 901 мы берем первые две цифры в качестве базового значения резистора. Взяв первые две цифры, мы получим значение базового резистора «9». 0007 90 ».

Затем мы умножаем это базовое значение на 10 в степени 1 (последняя цифра в коде).

Из этого мы можем сделать вывод, что сопротивление нашего первого резистора SMD составляет 900 Ом.

Пример 2 — 3R4

Теперь для нашего второго резистора 3R4 нам не нужно иметь дело с каким-либо множителем.

Все, что нам нужно сделать, это записать значение, поставив десятичную точку там, где в коде стоит R.

Таким образом, мы можем вычислить сопротивление второго резистора 3,4 Ом.

Пример 3 — 313

С третьим резистором ( 313 ) нам нужно поступить так же, как в первом примере.

Сначала возьмите первые два значения, чтобы наше базовое значение сопротивления для нашего резистора SMD было 31 .

Из этого нам нужно снова получить наше окончательное число как нашу «силу» 10 . Теперь нам нужно умножить 31 на 10 в степени 3 .

Мы можем вычислить, что фактическое сопротивление резистора составляет 31000 Ом или 31K Ом.

Пример 4 — R34

Теперь четвертый и последний резистор ( R34 ).

Этот резистор SMD похож на наш второй пример, но мы переместили десятичный разряд вперед.

Используя это, мы можем быстро определить, что сопротивление этого резистора SMD составляет 0,34 Ом.

Четырехзначная система кодов резисторов для поверхностного монтажа

Четырехзначная система кодов резисторов для поверхностного монтажа такая же, как и трехзначная. Единственным отличием является включение дополнительной цифры.

Первые три цифры в четырехзначном коде резистора SMD означают базовое значение сопротивления. С четвертой и последней цифрой, представляющей мощность множителя.

Как и в трехзначной системе, множитель представляет собой 10 в степени числа.

Примеры расчета четырехзначного кода SMD

Чтобы дать вам более полное представление о том, как работает четырехзначный код резистора SMD, мы рассмотрим два разных резистора.

В качестве примера мы рассмотрим два резистора: 4402 и 95R21 SMD резистор.

Пример 1 – 4402

Этот первый пример резистора SMD – это наш резистор 4402 .

Во-первых, нам нужно взять первые три цифры из записанного значения резистора, отметив, что наше базовое значение сопротивления равно 440 Ом .

Из этого же значения мы можем получить множитель 2 из последней цифры номинала резистора.

Затем нам нужно умножить наше базовое значение 440 на 10 в степени 2 (наш множитель).

Рассчитав это, мы можем определить значение нашего резистора SMD: 44 000 Ом.

Пример 2 – 95R21

В нашем втором примере значение четырехзначного резистора SMD равно 95R21 .

Поскольку в значении есть буква « R », мы сразу знаем, что нам не нужно умножать значение.

Все, что нам нужно сделать, это заменить «R» на десятичную точку, чтобы получить фактическое значение сопротивления резистора нашего образца.

Исходя из этого, мы можем определить, что номинал наших резисторов равен 95,21 Ом.

Система EIA-96

Третья и последняя система для расчета значений сопротивления резисторов SMD – это Система ОВОС-96 . Он использует трехзначную систему, где первые две цифры представляют значение резисторов серии E96.

У нас есть таблица, которая показывает соответствующее значение для каждого из 96 возможных кодов в серии E96. Вы можете найти эту таблицу ниже.

Третья цифра в системе EIA-96 всегда является буквой и представляет собой множитель. Вы можете использовать нашу таблицу ниже, чтобы сопоставить букву с ее значением множителя.

Коэффициент множителя EIA-96 Таблица

Вы можете использовать эту таблицу для быстрого расчета множителя для резисторов SMD с использованием системы EIA-96.

Все, что вам нужно сделать, это найти последнюю букву и умножить значение на множитель, соответствующий этой букве.

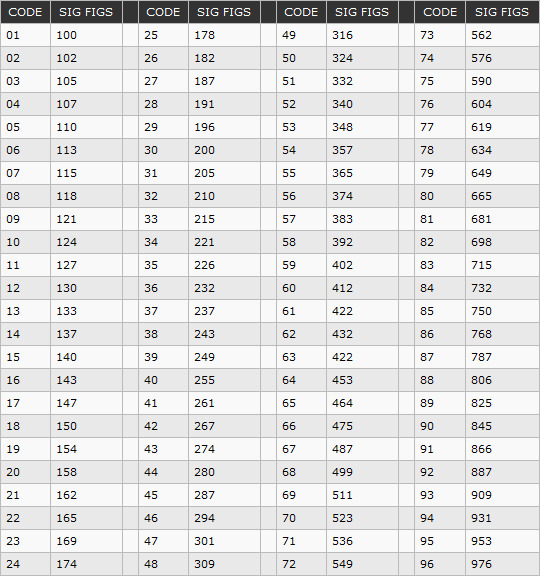

Таблица значений кодов EIA-96

Поскольку система нумерации EA-96 основана на значениях серии E96, вам придется использовать таблицу, подобную нашей, чтобы найти фактическое значение базового сопротивления.

Используйте приведенную ниже таблицу, чтобы найти первые две цифры вашего SMD-резистора EIA-96, чтобы найти его базовое значение сопротивления.

Пример расчета сопротивления SMD-резисторов EIA-96

Расчет сопротивления SMD-резисторов EIA-96 немного сложнее, чем трех- или четырехзначных резисторов.

Причина этого в том, что вам нужно посмотреть, каковы значения реальных цифр, поскольку те, которые указаны в EIA-96, являются просто кодами.

Чтобы помочь вам понять, как рассчитать значение сопротивления SMD-резистора на основе EIA-96, мы рассмотрим три различных примера резисторов.

Эти примерные значения резисторов EIA-96: 32A , 11Y , 67C .

Пример 1 – 32A

Первым примером резистора, который мы будем разрабатывать, является 32A EIA-96 SMD резистор.

Первое, что мы должны сделать, это определить базовое значение сопротивления. Для этого мы должны взять за первые две цифры нашего резистора.

В данном примере значение равно 32 . Глядя на этот код в нашей таблице выше, мы можем определить, что его значение сопротивления равно 9.0007 210 .

Далее нам нужно вычислить наш множитель. Опять же, мы делаем это, ища значение A в нашей таблице множителей выше. Используя таблицу, мы можем определить, что множитель равен 1 .

Зная как базовое сопротивление, так и множитель, мы можем теперь продолжить.

Поскольку множитель равен 1 , мы знаем, что сопротивление нашего примера 32A EIA-96 SMD Resistor равно 210 .

Пример 2 – 11Y

Наш второй пример резистора немного сложнее, так как мы используем множитель, который не так прост, как умножение значения на 1.

Второй пример значения резистора SMD: 11Y .

Для начала нам нужно вычислить значение нашего первых двух цифр .

Глядя в нашу таблицу, мы видим, что 11 соответствует базовому сопротивлению 127 .

Теперь, когда мы знаем, что базовое сопротивление нашего резистора SMD равно 127 , мы можем продолжить и вычислить множитель.

Глядя в таблицу множителей, мы видим, что буква Y означает, что нам нужно умножить число на 0,01 . Это значение множителя эквивалентно делению числа на 100.

Теперь, когда мы знаем множитель, мы можем продолжить и вычислить фактическое сопротивление нашего резистора 11Y , умножив 127 на 0,01 .

Из значений мы можем сделать вывод, что значение 11Y Значение резистора 1,27 Ом.

Пример 3 – 67C

Теперь перейдем к нашему третьему примеру резистора для поверхностного монтажа EIA-96, резистору 67C .

Первое, что мы должны сделать, это взять первые две цифры номинала резистора, в данном примере это 67 .

Как и в двух предыдущих примерах, нам нужно найти 67 в нашей кодовой таблице, чтобы увидеть его значение, которое равно 487 .

Далее нам нужно снова вычислить множитель. Ищу букву H в нашей таблице мы видим, что наш множитель равен 100 .

Используя этот множитель, умножив наше базовое сопротивление 487 на наш множитель 100 , мы можем определить фактическое сопротивление резистора SMD.

Исходя из этих значений, мы можем рассчитать сопротивление резисторов SMD нашего окончательного образца как 48 700 Ом.

Надеюсь, к этому моменту вы научились считывать значение кода резистора SMD и имеете общее представление об этих типах резисторов.

Если у вас есть какие-либо советы, отзывы или вам нужна помощь, не стесняйтесь оставлять комментарии ниже.

поверхностный монтаж — расчет номинальной мощности резистора SMD

спросил
1 год, 10 месяцев назад

Изменено
1 год, 10 месяцев назад

Просмотрено
877 раз

\$\начало группы\$

Я продолжаю свой предыдущий вопрос.

Как найти резистор и конденсатор SMD номинал и правильный размер 1000 = 0,005 А

P = IxV = 0,005 А x 5 В = 0,025 Вт = 1/40 Вт

1/40 Вт выводится для меня, чтобы найти правильный размер SMD теперь возникает путаница, когда я меняю значения, см. ниже

теперь давайте изменим это на

V = 5

R = 10000 (10k)

I = V/R = 5/10000 = 0,0005 А

P = IxV = 0,0005 А x 5 В = 0,0025 Вт = 1/400 Вт0 м << это я делаю что-то не так из таблицы номинальной мощности SMD я не могу больше, чем 1/20? как это решить?

Теперь давайте перейдем к моей реальной проблеме, см. ниже.

В = 3,3

R = 0,10 Ом

I = V/R = 3,3/0,10 = 33 А << ??

P = IxV = 33 А x 3,3 В = 108,9 Вт = 108 9/10 << ??

См. схему и сосредоточьтесь на значениях R2 и R3. Может ли кто-нибудь помочь мне понять это? или поправьте меня, что я делаю не так? Для этого не может быть 33 ампер тока, что будет правильной номинальной мощностью для этих R2 и R3 на основе входов, указанных в схеме, V = 3,3 и R2, R3 = 0,10 Ом

, если кто-нибудь может показать мне расчет для вышеуказанных проблем и посоветуйте мне правильный способ расчета, я создал лист Excel, чтобы облегчить жизнь, но не могу понять, что не так при изменении значения, и если кто-нибудь из вас может помочь мне улучшить это лист для публики буду признателен

вот ссылка
https://1drv. ms/x/s!AuEcOHVa1BRjgch-V1bGfitSW3QNbA?e=EJMghY

• резисторы
• поверхностный монтаж
• значения компонентов
• расчет

\$\конечная группа\$

5

\$\начало группы\$

Это токоизмерительные резисторы, на них никогда не будет полного напряжения 3,3 В по указанным вами причинам. Если вы изучите таблицу данных, вы должны найти номинальные напряжения для ISENA и ISENB и подставить их в свои расчеты. Предупреждение о спойлере: вам, скорее всего, понадобится больше, чем 0603, и вам рекомендуется указать резисторы, предназначенные для измерения тока, поскольку они, вероятно, будут более стабильными, чем детали общего назначения.

\$\конечная группа\$

3

\$\начало группы\$

В ваших первых примерах, если вы увеличите сопротивление в 10 раз (с 1 кОм до 10 кОм), мощность, рассеиваемая на резисторе, уменьшится в 10 раз (с 0,025 Вт до 0,0025 Вт).
