Как сделать люминесцентный светильник своими руками?

Изготовить люминесцентный светильник своими руками в часы досуга сможет практически любой мастер, имеющий представление об основах электротехники. Лампы выпускаются с различным спектром, что позволяет установить освещение наиболее комфортного типа.

В том случае, если заводской светильник не подходит для вашего аквариума, то не стоит спешить заказывать его у мастера, можно собрать его своими руками.

Светильник для аквариума своими руками

Чтобы обеспечивать запуск и дальнейшую работу для люминесцентных ламп, требуется громоздкая, но несложная система электроники. Можно использовать в работе и бездроссельную схему, места она занимает значительно меньше, но по отзывам о ней не слишком надежна.

Получившийся в итоге осветительный прибор должен иметь такие размеры, чтобы закрыть всю верхнюю часть аквариума. Это будет способствовать меньшему испарению из него воды, также в прикрытый аквариум попадет гораздо меньше мусора. Выпрыгнуть на пол обитателям будет затруднительно.

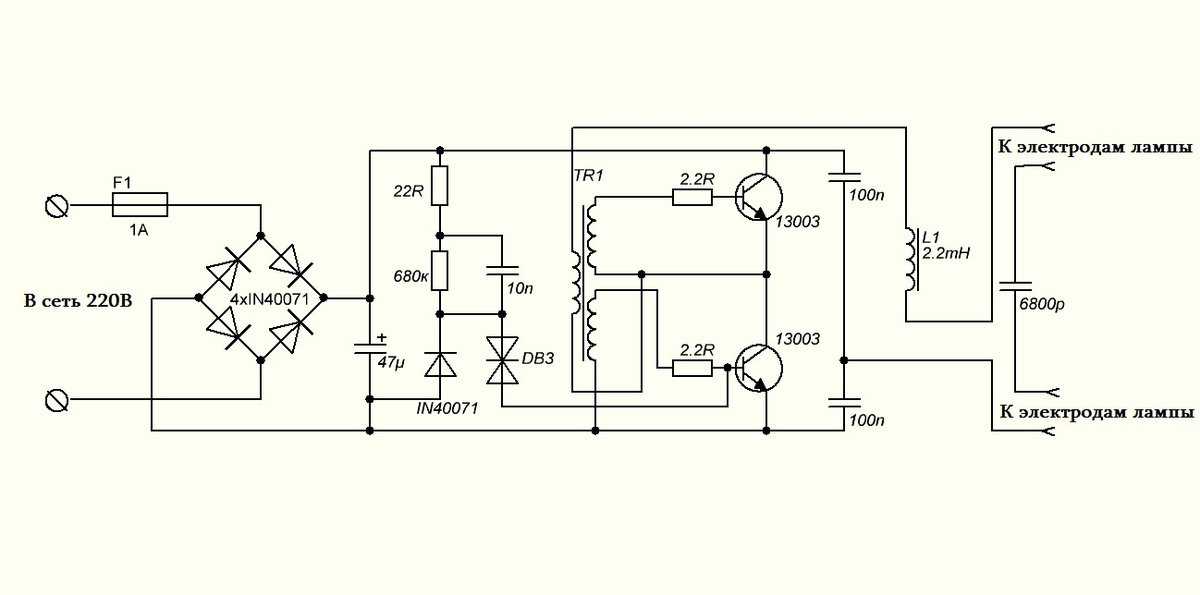

Схема подключения люминесцентного светильника.

Освещение такого прибора не будет неприятно бить в глаза, оставаясь локально над аквариумом. Для тех же целей можно использовать обыкновенную лампу, ввернутую в отражатель, но такая конструкция может испортить интерьер. Для изготовления светильника специально под аквариум понадобятся:

  • люминесцентные лампы;
  • оргстекло;
  • герметик;
  • клей;
  • провод с таймером и вилкой;
  • изоляционная лента;
  • пластик для каркаса.

Пластик, по сравнению с металлом или деревом, обладает целым рядом преимуществ. Он не подвержен коррозии и не разбухнет от влаги, не сгниет со временем, а его электробезопасность не вызывает сомнений. Обрабатывать, а затем очищать этот материал достаточно легко.

Советы по изготовлению

Конструкция светильника может быть продумана самостоятельно, а можно взять за образец ранее кем-то придуманные вещи. Не очень удобна в обиходе монолитная конструкция, снимающаяся целиком. Удобнее сделать каркас со съемными верхними крышками.

Рамку по периметру надежнее изготовить двухслойной, сделав внутреннюю рамку несущим элементом и установив на него еще одну, верхнюю, декоративную. Наружный слой должен быть шире внутреннего, так как в него будет вставлена верхняя крышка, а снизу он будет прикрывать ребра жесткости, доставая до воды.

Электрика должна быть надежно изолирована от воды и скапливающегося конденсата. Это спасет хозяев не только от частых ударов током, но и от починок системы. На концы каждой лампы должны быть надеты герметичные наконечники, спасающие их поверхность от соприкосновения с влагой. Делаются они из подручных средств, таких как манжеты или пыльники от старого автомобиля. При этом нужно следить за тем, чтобы резина сохраняла свои свойства, не растрескивалась, и периодически менять их.

К каркасу в нижней части монтируется на клей соответствующего размера прямоугольник из оргстекла, а сверху устанавливается пластиковая крышка с люминесцентными лампами и пусковым устройством, закрепленном на ней. Эта крышка должна легко подниматься для ремонта и техобслуживания светильника.

Если пластик у крышки черный, с внутренней стороны его оклеивают белой или светоотражающей пленкой, с белой поверхностью никаких манипуляций не требуется.

Край корпуса даже при очень тщательной подгонке скорее всего будет выступать за край аквариума хотя бы на 1-2 мм. Эти места требуется герметизировать, так как там будет скапливаться много конденсата, который потребуется вытирать, чтобы он не стекал вниз. На края аквариума для этого достаточно нанести слой силиконового герметика, предварительно обезжирив стекло.

Ремонт люминесцентных ламп своими руками

Чем обусловлены неисправности?

Лампа накаливания была самой распространённой до недавнего времени. Дорожающие энергоресурсы обусловили расширение сектора люминесцентных вариантов на рынке. А энергосберегающие лампы стало возможно использовать вместо ламп накаливания. Свет в нем появляется из вольфрамовой спирали, нагретой до высокой температуры. И если спираль разрушается, изделие приходит в полную негодность.

В люминесцентных лампах тоже есть две спирали, которые со временем разрушаются. Но они не являются источниками света, а только участвуют в подготовке газа, наполняющего колбу, к свечению. После разрушения спирали люминесцентная лампа не способна нормально светить либо не светит вообще. Это обусловлено не самой технологией, а в целом схемой её подключения. Если изменить схему и её компоненты, эта лампа может продолжить давать свет.

Светящийся газ является хорошим проводником. По этой причине напряжение на светящейся лампе никак не может быть таким же, как и в электросети, к которой она подключена. В этом случае через неё потечёт ток большой силы. Для ограничения тока применяется балласт. В обычной схеме это дроссель. Он также является фильтром, поскольку с ним среднее значение величины тока получается больше и мерцание света уменьшается.

Чтобы начал появляться свет должна произойти ионизация газа в её колбе. В обычной схеме это делают спирали, накаляющиеся при срабатывании стартеров. Но они изнашиваются и перегорают. И после этого нарушается нормальный цикл запуска, что характерно для всех конструкций люминесцентных ламп. Однако перегорает только одна спираль. Другая спираль остаётся работоспособной. Поэтому возможно произвести ремонт люминесцентных ламп самостоятельно.

Простая установка резистора

Для ламп, у которых балластом является дроссель, наличие целой спирали значения не имеет. Они всё равно не смогут достичь необходимой ионизации в колбе на одной исправной спирали. А вот электронный балласт позволяет обеспечить их работу и с одной спиралью. Дело в том, что в нём есть импульсы высокого напряжения, которые малы по своей длительности, но велики по амплитуде. Эти импульсы достигают величины, большей, чем напряжение в сети.

Этого напряжения достаточно для пробоя, так называемого искрового промежутка между штырьками, расположенными на концах колбы и служащими для удерживания спиралей. Они становятся электродами после того как спираль перегорает. Импульс напряжения появляется при выключении транзистора, соединённого с индуктивностью в виде трансформатора или дросселя. Эта деталь выполняет ту же роль, что и дроссель в обычной схеме. Но поскольку транзистор задаёт ток с частотой в десятки килогерц её размеры в десятки раз меньше чем у дросселя обычной схемы.

Однако если спираль перегорает, получается обрыв в схеме, функционирование которой прекращается. Спираль имеет сопротивление, которое несёт определённую функцию в работе схемы. И эту функцию можно возложить на резистор, которым можно заменить сгоревшую спираль. Поэтому, если энергосберегающая лампа перестала давать свет, можно попытаться её отремонтировать. Хотя это не совсем точно сказано.

Саму лампу, которая является стеклянной колбой с электродами, отремонтировать невозможно. Но установка резистора определённого сопротивления в определённом месте электронного балласта при прочих исправных деталях схемы обеспечит дальнейшее её свечение. Чтобы сделать это, надо открыть корпус балласта. Устанавливая отвёртку в шов на балласте, и поворачивая её как ключ корпус можно вскрыть.

При этом надо проявить осторожность, чтобы две половины корпуса при открывании не натянули короткие провода, соединённые с цоколем и не оторвались от него. Затем плата электронного балласта открывается для максимально возможного доступа. На ней есть штырьки В1, В2, А2, А1 к которым примотаны выводы спиралей. Букве «В» соответствую два вывода одной спирали, а букве «А» – два вывода другой спирали.

Тестером определяется перегоревшая спираль. Его переключают в режим измерения сопротивления и щупами прикасаются к выводам А и В. На выводах перегоревшей спирали будет обрыв, а исправная спираль покажет величину сопротивления резистора, который понадобится для ремонта. Для лампы с потребляемой мощностью 20 Ватт сопротивление холодной спирали составляет 9 – 10 Ом. Но поскольку спираль в работающем балласте будет нагреваться, и её сопротивление увеличится можно применять одно — ваттный резистор с сопротивлением 10 – 20 Ом.

Этот резистор припаивается к выводам перегоревшей спирали с обратной стороны платы балласта. Между ним и платой надо проложить изолирующую прокладку из стеклоткани.

Если всё кроме спирали работоспособно, лампа будет светиться. Возможно, её запуск будет не таким равномерным как при полностью исправных спиралях. Но, тем не менее, немного помигав, она будет нормально светить.

Новая схема подключения

Для обычных схем с дросселями и стартерами дело обстоит сложнее. В них нет транзистора, который позволит получить высокое напряжение способное пробить промежуток между электродами. Поэтому придётся переделать схему так, чтобы получить на электродах высокое напряжение, достаточное для пробоя промежутка между электродами. Такая схема известна давно ещё до появления компьютеров.

Для большей эффективности резистор R1 можно заменить лампой накаливания аналогичной мощности, поскольку проволочный резистор будет существенно и бесполезно нагреваться.

Без этого резистора схему включать нельзя. Есть риск пробоя конденсаторов C1и C4. Поэтому резистор R1 ограничит ток в таком случае. Поскольку схема содержит выпрямитель, лампа получает полярные электроды и поляризацию ионизированного газа. По этой причине в ней будет появляться тёмное катодное пространство, и происходить усиленный износ одного из электродов.

Поэтому рекомендуется ввести в схему тумблер с парой переключающих контактов. К подвижным контактам тумблера припаиваются электроды лампы, а неподвижные присоединяются к точкам «а» и «б» так чтобы, переключая тумблер, его подвижные контакты соединялись с разными точками. Используя тумблер, можно временно избавиться от катодного пространства до его появления вблизи другого электрода. Придётся время от времени уделять внимание лампе, и переключать тумблер.

Если не менять полярность электродов внутри колбы появится почернение от напыления материалом электрода. Так что эта схема хоть и работоспособная, но требующая обслуживания для увеличения продолжительности «жизни» лампы.


Как заменить балласт на люминесцентном светильнике

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 28.07.21

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Катажина Беласевич / Getty Images

Обзор проекта

Стандартные люминесцентные светильники более энергоэффективны, чем лампы накаливания, а лампы служат значительно дольше. Но иногда может потребоваться замена специального трансформатора внутри светильника, называемого балластом. Тип балласта в светильнике будет зависеть от возраста светильника.

Что такое балласт?

Балласт, иногда называемый управляющим механизмом, представляет собой небольшое устройство внутри фонаря, которое обеспечивает достаточное напряжение для включения света и регулирует количество тока, протекающего к свету.

В более новых светильниках или в тех, которые были обновлены, балласты являются электронными. Они более энергоэффективны и тише, чем магнитные балласты старого образца. Электронные балласты также гораздо менее подвержены проблемам.

В старых люминесцентных светильниках используются магнитные балласты, и они могут выйти из строя. Магнитные балласты — это те, которые имеют тенденцию гудеть, когда свет включен, а когда они выходят из строя, они могут капать в светильник черной смолоподобной субстанцией. Если ваши фары мерцают или выключаются сами по себе — и вы уверены, что это не из-за плохих ламп или розеток — пришло время заменить балласт.

Обязательно найдите новый балласт с той же конфигурацией проводки и номинальным напряжением, что и у исходного. Выберите электронный балласт, если таковой имеется. Кроме того, сравните стоимость балласта со стоимостью нового светильника; иногда лучше заменить все приспособление.

Отключите питание цепи, содержащей светильник, выключив соответствующий выключатель в сервисной панели вашего дома (коробке выключателя). Если у прибора есть шнур и вилка, просто отключите его, чтобы отключить питание.

Предупреждение

Простое отключение выключателя света, управляющего устройством, не является адекватным способом отключения питания устройства. Всегда выключайте автоматический выключатель, управляющий цепью питания осветительного прибора.

Оборудование/инструменты

  • Бесконтактный тестер напряжения
  • Смартфон или цифровая камера (опционально)
  • Кусачки
  • Гаечный ключ или торцевой ключ
  • Инструмент для зачистки проводов

Материалы

  • Замена балласта
  • Соединители проводов (проводные гайки)
  1. Снимите крышку

    Снимите линзу или крышку рассеивателя с прибора. Некоторые светильники имеют прозрачную пластиковую линзу, которая оборачивается снаружи светильника. На них возьмитесь за внешний край и осторожно потяните крышку от крепления вниз. Если у прибора есть линза внутри крышки в рамке, ищите фиксирующие застежки, которые опускаются и позволяют линзе опускаться.

  2. Снимите люминесцентные лампы

    Снимите лампочки (люминесцентные лампы). Возьмите лампочку и поверните ее примерно на 90 градусов, пока не увидите металлические контакты на ее концах. Аккуратно потяните вниз за один конец, чтобы контакты выскользнули из разъема. Выньте лампочку из светильника. Повторите процесс для оставшихся трубок.

    Теперь самое время осмотреть гнезда, удерживающие трубки на каждом конце светильника. Если они ослаблены или сломаны, их следует подтянуть или заменить.

  3. Снимите крышку

    Найдите крышку проводки, обычно в центре прибора. По обеим сторонам крышки будут выступы, которые входят в прорези в приспособлении. Сожмите боковые стороны крышки внутрь, чтобы язычки вышли из пазов, и потяните крышку вниз. Это обнажит балласт и его проводку.

  4. Отсоедините провода балласта

    Найдите черный и белый провода, подключенные к балласту. Это провода питания. Прежде чем прикасаться к каким-либо проводам или проводным соединениям, убедитесь, что питание отключено, проверив каждый провод с помощью бесконтактного тестера напряжения. Тест должен показать, что в проводах нет напряжения.

    В дополнение к проводам источника может быть четыре или более проводов, соединяющих балласт с патронами лампы светильника.

    Совет

    Используйте свой телефон или камеру, чтобы сфотографировать балласт и проводку для справки при установке нового балласта.

    Отсоедините все провода балласта, удалив соединители проводов и разделив провода или, при необходимости, перерезав провода рядом с балластом с помощью кусачек.

  5. Удаление балласта

    Поддерживайте балласт одной рукой (чтобы он не упал) и снимите его крепежные гайки или болты с помощью гаечного ключа или торцевого ключа. Удалите балласт из светильника.

    Возьмите балласт с собой в хозяйственный магазин, чтобы найти подходящую замену, если у вас его еще нет.

  6. Подготовьте провода

    Если вам пришлось обрезать провода ранее или если их концы повреждены, зачистите около 1/2 дюйма изоляции с конца каждого из проводов приспособления с помощью инструментов для зачистки проводов.

  7. Установка нового балласта

    Установите новый балласт на приспособление с помощью монтажных гаек или болтов. Подсоедините провода балласта к проводам крепления, чтобы они соответствовали исходной проводке, используя соединители проводов. Установите на место крышку проводки, лампочки и рассеиватель светильника.

    Восстановите питание, включив автоматический выключатель, и проверьте правильность работы прибора.

  8. Утилизация старого балласта

    Утилизируйте старый балласт, следуя рекомендациям местных властей по надлежащей практике утилизации.

Предупреждение

Старые балласты люминесцентных ламп (изготовленные до 1979 г.), вероятно, содержат полихлорированные дифенилы (ПХД), которые Агентство по охране окружающей среды классифицирует как токсин для окружающей среды. Если эти балласты протекают, их следует рассматривать как опасные отходы и обращаться с ними очень осторожно. Избегайте контакта кожи с дегтеобразным веществом внутри балласта. Лучшей стратегией является доставить все старые балласты на ближайший к вам пункт утилизации опасных отходов или обратиться к местным властям за инструкциями по их утилизации.

Как ремонтировать люминесцентные светильники

(Последнее обновление: 25 сентября 2014 г.)

Вот как устранить неполадки люминесцентного светильника , который не включается или мерцает . Много раз, когда флуоресцентная лампа начинает мерцать или требуется много времени для включения, балласт или стартер света выходит из строя. Если хотя бы одна из люминесцентных ламп не горит (в светильнике с 2 или 4 лампочками), очевидно, , что это может быть перегоревшая лампочка . Прежде чем делать что-либо, связанное с заменой деталей, попробуйте самостоятельно выполнить описанные ниже действия.

Для устранения неполадок с люминесцентным светильником:
Сначала убедитесь, что на светильник подается питание. Если при включении выключателя свет не включается, проверьте автоматический выключатель. Как только вы подтвердите, что у вас есть питание, следующее, что нужно сделать, это убедиться, что люминесцентные лампы не перегорели. Если у вас перегорела только одна лампочка, скорее всего, она просто перегорела, и ее замена должна решить проблему. Если НЕ ВКЛЮЧАЮТСЯ все лампы, то скорее всего плохой балласт. Однако возможно, что все лампочки перегорят сразу, но это маловероятно. Чтобы исключить неисправную трубку или лампочку, вам нужно определить, действительно ли у вас перегорела трубка.

Чтобы определить, перегорела ли лампочка или лампочки, установите в светильник новые люминесцентные лампочки. Чтобы быть полностью уверенным, замените все лампочки, чтобы убедиться, что проблема не в лампочке. Если лампы загораются, значит, у вас неисправная лампа или трубка. Если лампочка по-прежнему продолжает не гореть или просто мерцает, то скорее всего неисправен стартер или балласт. Большинство новых люминесцентных светильников не имеют стартера. В более новых светильниках есть только балласт. Поэтому, если вы включаете свет, а лампочки не загораются даже после замены ламп, замените балласт. Наиболее распространенный балласт T8 для двухлампового освещения Наиболее распространенный балласт T8 для четырехлампового освещения Новый люминесцентный светильник на 2 лампы Новый люминесцентный светильник на 4 лампы

Если вы хотите проверьте балласт, чтобы убедиться, что он неисправен, прежде чем заменять его, выполните следующие действия:

  • Сначала отключите питание. (отключить питание на выключателе)
  • Снимите лампы.
  • Снимите металлическую крышку, защищающую балласт.
  • Снова включите питание.
  • Включите детектор напряжения и поднесите его к проводам, питающим балласт.
  • Если питание подается на балласт, а не на лампы, это означает, что балласт неисправен и его необходимо заменить.

Чтобы снять и заменить балласт, выполните следующие действия:
Существует множество различных типов люминесцентных ламп. Ваш светильник может немного отличаться от описания, которое мы предоставляем, но принцип тот же.

  • Сначала отключите питание. Мы рекомендуем отключить питание на выключателе, чтобы предотвратить случайное подачу питания на светильник, пока вы работаете с ним.
  • Снимите лампочки.
  • Снимите металлическую крышку, защищающую балласт.
  • Узнайте тип балласта вашего светильника. Купите балласт того же или совместимого типа в местном магазине товаров для дома или в Интернете.
