Ремонт люминесцентного светильника: Ремонт люминесцентного светильника: основные неисправности

Содержание

Ремонт светильников с люминесцентными лампами

[email protected]

Узнать больше Помощь в заказе

Важное значение имеет техническое обслуживание установок, которое сводится к очистке светильников, защитных, рассеивающих и отражательных стекол и поверхностей, очистке ламп, замене их при перегорании или снижении светового потока и устранению других дефектов.
Следует обращать внимание на места, наиболее часто подвергающиеся повреждениям: контактную систему в патронах, штепсельных или зажимных соединениях, нарушение изоляции и целостности коммутационных проводов, стартеров, импульсных зажигающих устройств, пускорегулирующих аппаратов (ПРА) конденсаторов, уплотнений и прокладок вводов проводов, креплений и др.
Важнейшим мероприятием для поддержания нормируемой освещенности рабочих мест является проверка состояния источников света, которые по истечении определенного срока, не перегорев, снижают освещенность в два и более раз (особенно люминесцентные лампы). В этом случае лампы сменяют поштучно, по мере перегорания или группами по истечении срока службы.

Таблица. Возможные повреждения светильников с люминесцентными лампами и способы их устранения
Ненормальная работаПричина ненормальной работыСпособ устранения
Лампа не зажигаетсяНеисправность электрической проводки

Неисправность патронов — отсутствие контактов в патронах
Неисправность стартера — стартер не замыкает цепь накала электродов лампы
Неисправность лампы — обрыв электродов лампы
Неисправность дросселя — обрыв в обмотке дросселя

Проверить, подается ли напряжение на контакты патронов лампы и стартера при включенной лампе
Если напряжение подается, то следует сменить лампу. Если замененная лампа зажигается, то первая неисправна. Если замененная лампа не зажигается, то следует сменить стартер. При этом, если лампа не зажигается, то первый стартер неисправен
Лампа не зажигается и наблюдается свечение на одном конце лампыНеисправность проводки или патрона — наличие в проводах или контактах патрона замыкания, закорачивающего спираль на том конце лампы, где отсутствует свечение
Неисправность лампы — замыкание выводов в самой лампе на том конце, где отсутствует свечение
Переставить лампу таким образом, чтобы поменялись местами ее концы. Если при этом свечение отсутствует, то лампа неисправна и должна быть заменена. Если при перестановке лампы свечение отсутствует на другом конце лампы, то следует проверить схему включения, патрон и устранить в них замыкание. Длительное свечение конца лампы может привести к порче стартера, дросселя и опасно в пожарном отношении
При включении лампы на ее концах наблюдается тусклое оранжевое свечение. Через некоторое время свечение пропадает, но лампа не зажигаетсяНеисправна лампа, в нее попал воздухЛампу следует заменить
Лампа не зажигается, хотя на концах ее имеется свечениеНеисправность стартера — замыкание электродов в самом стартере

Неисправность проводки — замыкание в проводах, идущих к патрону стартера, или в самом патроне

Вынуть стартер, и если свечение на концах лампы исчезнет, то стартер надлежит заменить
Если свечение на концах лампы при отсутствии стартера сохраняется, то следует проверить проводку и патрон стартера и устранить в них замыкание
Длительное свечение концов лампы может привести к порче лампы, стартера, дросселя и опасно в пожарном отношении
При первом же включении установки перегорают спирали лампНеправильное включение лампы — лампа включена накоротко

Неисправность дросселя — межвитковое короткое замыкание в обмотке дросселя

Проверить правильность включения лампы в сеть

Проверить исправность дросселя. Ни в коем случае не включать в данную установку вторую лампу, не проверив правильность включения лампы в сеть и исправность дросселя

Лампа не зажигается — «мигает»Неисправность лампы или стартераСменить лампы; если мигание продолжается, то сменить стартер
Длительное мигание лампы приведет к порче лампы или стартера и дросселя, а также опасно в пожарном отношении

Примечание. Случаи повреждения рассмотрены при нормальном напряжении сети и отрегулированных на заводе дросселей (ПРА).

Неисправности и ремонт люминесцентных светильников; Сайт для электриков — статьи, советы, примеры, схемы

Если сопротивление вообще равно нулю, значит, в дросселе имеется короткое замыкание. Лампы не включатся, и процесс сгорания стартера люминесцентной лампы будет повторяться снова и снова – для замены.

Содержание

Неисправности светильников с люминесцентными лампами и их устранение

Люминесцентные (FL) лампы все еще используются в освещении, несмотря на то, что светодиодные светильники являются сильными конкурентами. Компактные люминесцентные лампы (КЛЛ) чаще всего устанавливаются в офисах, гаражах, на заводах и в тех же типах помещений, перечисленных выше. У них есть свои недостатки, поэтому в этой статье мы рассмотрим, как починить люминесцентные лампы.

Описание конструкции

Люминесцентные лампы различаются по форме колбы трубки, в которой они поставляются:

Характеристики CFL, в которых колба представляет собой спиральную или U-образную трубку. Это делается для уменьшения размера при сохранении длины и площади излучения.

В общем случае колба люминесцентной лампы представляет собой стеклянную трубку, в которую закачиваются пары ртути и инертные газы. Колба имеет две спирали, по одной на каждом конце.

При горении разряда в лампе выделяется ультрафиолет, для преобразования которого в видимый свет внутренняя поверхность колбы покрывается слоями люминофора.

Трубки выпускаются различных диаметров и длины. Как правило, чем длиннее трубка, тем выше мощность.

Как уже было сказано – эти лампы имеют две спирали. Они необходимы для нагрева газов и питания лампы после ее запуска. Из лампочки выходят два штырька со спиралями с каждой стороны.

Этот тип соединения называется основанием G-pin. Различают контакты G13 и G5 в зависимости от расстояния между ними. Расстояние между штырями составляет 13 мм и 5 мм соответственно.

Цепь питания и нормальная работа

Люминесцентные лампы отличаются от обычных ламп накаливания тем, что для их работы недостаточно просто подключить их клеммы к переменному току 220 В. Схема питания основана на взаимодействии люминесцентной лампы с так называемым балластом – пускорегулирующим аппаратом. Они выпускаются двух типов:

Электромагнитные балласты считаются устаревшими, но все еще часто используются. Они менее эффективны и дают свет с едва заметным мерцанием (низкий коэффициент пульсации), но надежны и просты в ремонте. Поэтому давайте сначала рассмотрим их.

Чтобы зажечь лампу, необходимо пробить ее газовый промежуток для получения импульса высокого напряжения. Поэтому последовательно с лампой устанавливается накопитель энергии, или дроссель.

Но такая система все равно не будет работать, необходимо контролировать процесс нагрева катушек и накопления энергии. Катушки нагреваются, чтобы вызвать эмиссию электронов, которые должны вызвать разряд в ионизированном газе. В трубчатых люминесцентных лампах разряд представляет собой тлеющий разряд.

По этой причине стартер устанавливается параллельно трубе. Внутри стартера находится неоновая лампочка (такая, как в стрелочной отвертке или выключателе света), внутри которой в качестве электродов установлены биметаллические контактные пластины.

При подаче напряжения в цепь холодные биметаллические контакты замыкаются, и ток течет через них и через две спирали, к которым он последовательно подключен.

Спирали нагреваются, и биметалл нагревается до тех пор, пока контакты пускателя не разомкнутся. Энергия, запасенная в дросселе, будет стремиться поддерживать протекающий ток, заставляя напряжение на трубке расти до тех пор, пока не произойдет неисправность или контакты пускателя не остынут, замкнутся и нагрев катушек не начнется снова.

Помимо стартера и дросселя, для подавления помех в светильниках устанавливаются конденсаторы, но не всегда.

Схема 4-лампового люминесцентного светильника с двумя люминесцентными лампами, подключенными к одному дросселю.

Схема светильника с одной люминесцентной лампой:

Электронные балласты сложнее. В нем используется явление резонанса напряжения. В его основе лежит высокочастотный импульсный источник питания, включенный последовательно с дросселем и конденсатором параллельно лампе. Работа ЭПРА описана в отдельной статье – Как устроены и работают люминесцентные лампы.

Его проще подключить, чем ЭКГ, схема подключения напечатана на корпусе ЭКГ, а подключение заключается в подаче питания на клеммы, обозначенные L1 и L2. Лампа подключается к двум другим парам клемм.

Типичные неисправности ЭКГ и их устранение

Давайте рассмотрим, какие неисправности могут возникнуть в цепи со стартером и дросселем:

1. Лампа не включается.

2. Лампочка тускнеет по краям, но не загорается.

3 Лампа начинает слабо светиться по краям, ярко мерцает, а затем снова гаснет.

4 Лампа светит тускло или заметно мерцает.

5 Свет “убегает” вдоль трубки, неравномерное освещение или подобное.

6. лампа горит, но края трубки черные.

Это основные проблемы с люминесцентными лампами, давайте рассмотрим способы их решения. Если лампа вообще не включается, проверьте:

1. есть ли вообще напряжение на лампе. Если нет, ищите обрыв в источнике питания.

2. Выньте лампочку из гнезда, чтобы проверить катушки. Для этого поверните его вокруг своей оси и извлеките штифты из защелок вставки. Теперь проверьте, не повреждены ли катушки, используя провод или тестер. Если они не “звонят”, значит, они перегорели, т. е. повреждены. В этом случае замените лампу.

3. проверьте контакты в гнезде и их состояние.

4. Снимите стартер и замените его новым известного качества. Если контакты разрушены, процесс нагрева не произойдет, и лампа не включится.

5 Измерьте сопротивление дросселя:

Если он бесконечен, то он перегорел и подлежит замене.

Если он ниже 40 Ом, то имеет место межобмоточное замыкание. В этом случае лампы могут продолжать работать, но быстро перегорать – замените дроссель.

Если сопротивление вообще равно нулю, в дросселе имеется короткое замыкание. Лампы не загораются, и стартер снова и снова повторяет процесс зажигания люминесцентной лампы – замените ее.

Если у вас нет под рукой омметра, вы можете частично проверить с помощью простой проверки проводов – если цепь в порядке (мигает/горит свет), то дроссель точно не разомкнут, но нельзя исключать и короткое замыкание. Если зуммер не звонит и не загорается, дроссель открыт. Теперь вы можете проверить, что обмотка не замкнута на землю, короткого замыкания быть не должно.

Электронные пускорегулирующие аппараты для люминесцентных ламп: схема, устройство и неисправности

Большинство электронных пускорегулирующих аппаратов, используемых для питания люминесцентных ламп, используют простую схему на основе автогенератора.

Аналогичная схема, но на круглой печатной плате, используется в энергосберегающих лампах (CFL).

На следующем рисунке выделены компоненты, которые наиболее склонны к перегоранию.

Диоды обычно используются типа 1n4007 и аналогичные с низкой мощностью. Транзисторы, в зависимости от мощности лампы, обычно MJE13001, 13003, 13009 и подобные.

Во многих ситуациях, когда требуется быстрый ремонт приспособления, проще заменить весь ЭКГ и взять сгоревший домой для осмотра и ремонта “в качестве запасного варианта”.

Заключение

Схема питания и ремонт люминесцентных светильников не так сложны, как может показаться, и могут быть легко отремонтированы. Если вы используете такие лампы в гараже или мастерской – советую иметь несколько работающих стартеров на всякий случай. Именно они чаще всего терпят неудачу.

При наличии двух изолированных обмоток изоляционный материал может повредиться или высохнуть, что приведет к короткому замыканию. Чтобы обнаружить эту неисправность, проверьте обе обмотки мультиметром. На короткое замыкание указывают слишком низкие цифры на счетчике.

Принцип работы люминесцентной лампы

Эти лампы заполнены неоном или аргоном, смешанным с парами ртути. Когда электрический ток проходит через катод (вольфрамовую нить), газ начинает излучать ультрафиолетовое свечение, которое невозможно увидеть. Чтобы сделать свет видимым, внутренняя часть лампы покрывается люминофором. Длина волны света зависит от его состава.

Флуоресцентные источники света теперь доступны в различных длинах волн. Самые дорогие продукты дают различные цвета, в том числе максимально приближенный к солнечному свету. Этот вариант считается базовым, хотя можно приобрести модели с температурой от 2700K до 6500K и различной интенсивностью света.

Ремонт энергосберегающих ламп Первые и вторые будут иметь существенные различия, поэтому вам следует ознакомиться с особенностями их реализации.

Ремонт энергосберегающих ламп своими руками – советы экспертов

Энергосберегающие современные лампочки не только экономят потребление электроэнергии, но и позволяют выбрать прибор с наиболее комфортным цветовым спектром.

Ремонт энергосберегающих ламп своими руками может быть сложным, если вы неопытны, но это возможно даже для среднего потребителя.

Из основных конструктивных особенностей этих современных источников света вытекают важные эксплуатационные преимущества. Помимо экономии электроэнергии и снижения нагрузки на национальную сеть, энергосберегающие лампы имеют длительный срок службы, выделяют мало тепловой энергии и создают равномерное и комфортное для глаз свечение.

В зависимости от конструкции колбы все энергосберегающие компактные люминесцентные лампы выпускаются в следующих вариантах:

  • “U” – тип ствола;
  • “W” – бочкового типа со специальной конструкцией;
  • “S” – тип спирали;
  • “R” – тип отражателя;
  • “С” – с защитным колпачком типа “Свеча”;
  • “W” – Тип конструкции “Сфера”.
  • “M” – мелкий шрифт;
  • “P” – с корпусом типа “Jacket”;
  • “F” – со специальной конструкцией спирального типа.

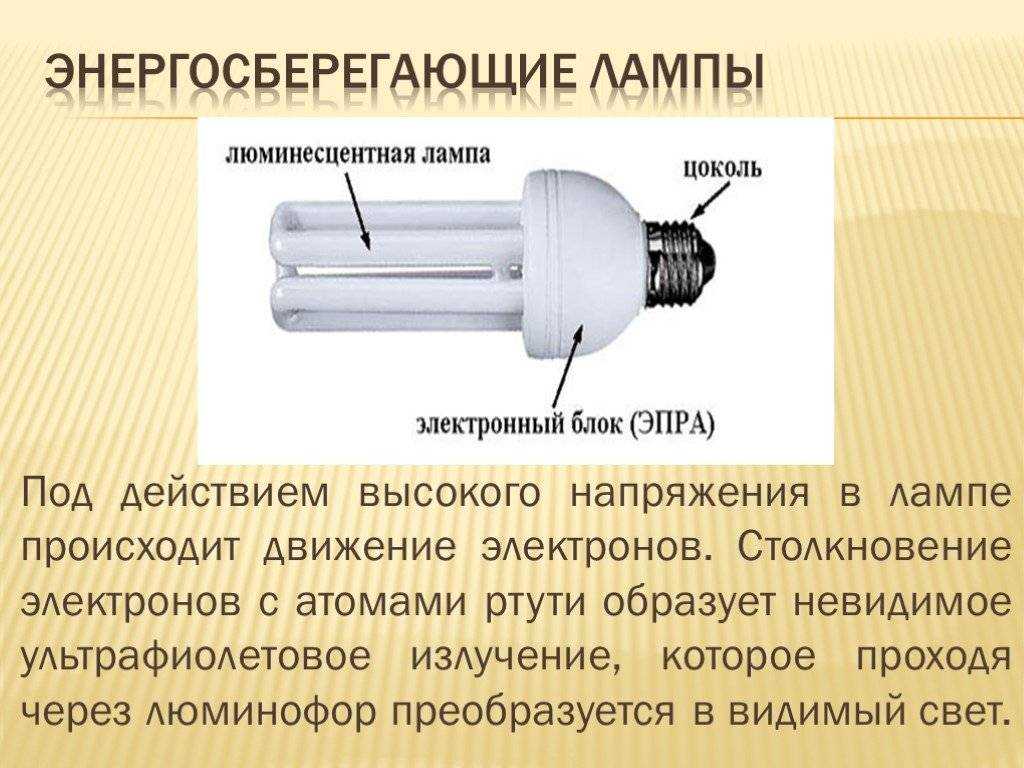

Дизайн каждой современной энергосберегающей лампы одинаков, как отечественной, так и зарубежной, и представлен:

  • Газоразрядная лампа, предназначенная для излучения светового потока;
  • Корпус с электронной системой запуска и питания, так называемый электронный балласт.

В розеточной части светильника основными компонентами являются силовые контакты и стандартная резьба для установки в розетку. Трубчатая колба, запаянная с обеих сторон, имеет электроды на обоих концах.

Внутренняя часть колбы покрыта специальным люминофорным слоем, а цилиндр содержит смесь на основе инертного газа и паров ртути. В результате процесса ионизации смеси включенная лампа светится.

Следует отметить, что конструкция энергосберегающей лампы, независимо от типа, не предназначена для установки в светильники, оснащенные диммерами или регуляторами яркости.

Как извлечь энергосберегающую лампочку

Тот факт, что энергосберегающая лампочка больше не работает, не всегда означает, что ее нужно утилизировать. Разница с обычными лампами накаливания заключается в том, что источник света может быть исправен, но для устранения неисправности его необходимо сначала правильно демонтировать:

  • С помощью тонкой отвертки аккуратно отломите крышку лампы в местах, указанных специальными стрелками;
  • Если защелки перестали работать, вы можете измерить диаметр корпуса штангенциркулем и с помощью маленькой дисковой фрезы сделать небольшие надрезы на внешней стороне корпуса через каждые 15 мм, затем с помощью тонкой отвертки освободить защелки.

Лампа снята

Даже давно используемые лампы, корпуса которых сделаны из рассохшейся пластмассы, можно легко обработать с помощью фрезерного станка.

Лампу, которая была вскрыта с помощью резака, можно легко установить обратно после проведения всех необходимых ремонтных работ, используя любой клей, подходящий для фиксации пластмасс, или обычный силиконовый герметик.

Определите степень повреждения лампы

Разобранная конструкция должна быть подвергнута тщательному визуальному осмотру. В первую очередь необходимо проверить обе стороны платы, а затем и другие компоненты, чтобы определить, какие детали повреждены и требуют замены.

Определите неисправные детали на плате

Чтобы разблокировать часть гнезда, размотайте провод на сердечнике гнезда, затем отсоедините нити и разблокируйте саму плату. Основными причинами выхода из строя энергосберегающих ламп обычно являются перегорание основных электронных компонентов и перегорание нити накаливания.

Проверка работы лампочки

Предохранитель

В первую очередь необходимо проверить работу предохранителя, один конец которого припаян к центральному контакту цоколя энергосберегающей лампы, а другой – к печатной плате.

Проверить работу установленного предохранителя самостоятельно довольно просто, используя стандартный мультиметр в режиме измерения уровня сопротивления “щуп” или “200”.

Штырьки размещаются на центральном контакте гнезда и на месте пайки резистора на плате.

Если предохранитель исправен, измерительный прибор должен показывать 10 Ом, а “единица” указывает на повреждение. Поврежденный предохранитель следует вырезать рядом с корпусом резистора, чтобы можно было легко впаять новый компонент.

Лампочка

Филаменты также требуют особого внимания и тщательной проверки, точнее, их показания сопротивления, которые должны быть идентичными. Чтобы проверить это, отпаяйте по одному проводу с каждой стороны. При обнаружении перегоревшей нити накала параллельно впаивается резистор с аналогичными параметрами сопротивления.

Диоды и стабилитрон

Все полупроводники, представленные диодами и стабилитронами, довольно сложно перегрузить и закоротить, поэтому они часто выходят из строя при отсутствии стабильного напряжения в домашней электросети.

Чтобы проверить это, диоды и стабилитроны должны быть подключены непосредственно к плате. Сопротивление прямого р/н перехода диодов не должно превышать 750 Ом, а сопротивление обратного р/н перехода – бесконечности или единицы. Используемые биквадратурные диоды должны быть проверены в обоих направлениях и должны давать сопротивление, равное единице.

Транзисторы

Переходная часть транзисторов, а также база-эмиттер шунтированы низкоомной обмоткой трансформатора, поэтому для проверки их следует отпаивать очень осторожно. Проверьте с помощью стандартного пробника напряжения.

Резисторы и конденсаторы

Сопротивление конденсаторов и резисторов также проверяется с помощью обычного мультиметра. Правильное значение сопротивления обычно указывается производителем на корпусе светильника. Любое отклонение от этих правильных параметров является причиной для замены компонента.

Следует отметить, что отказ конденсатора часто можно обнаружить даже при простом визуальном осмотре. Чаще всего такая деталь деформирована, вздута или имеет характерные разводы. Конденсаторы в дешевых китайских энергосберегающих лампах особенно подвержены повреждениям.

Ремонт

В этом разделе вы узнаете, как отремонтировать энергосберегающую лампочку своими руками.

Бюджетные модели энергосберегающих ламп часто монтируются без пайки, с помощью специальных защелок.

Результатом такого монтажа является естественное выгорание или окисление контактов в процессе эксплуатации осветительного прибора. В этом случае провода разбираются и аккуратно спаиваются.

Кроме того, в зависимости от типа неисправности, следующие ремонтные работы можно выполнить самостоятельно:

  • Выпаяйте неисправные компоненты и припаяйте на их место новые SMD резисторы. С помощью паяльника нагрейте обе стороны одновременно и проведите маленькой отверткой по резистору. Это следует сделать как можно скорее, чтобы предотвратить отсоединение других проводов от поверхности платы. Если на плате есть излишки припоя, удалите их.
  • Выпаяйте поврежденные транзисторы и впаяйте новые. Аккуратно отрежьте выводы старого элемента и припаяйте на их место контакты нового транзистора. При замене такого элемента в процессе ремонта пускорегулирующего аппарата помните, что номинал транзистора напрямую связан с уровнем мощности светильника.
  • Выпаяйте поврежденный предохранитель и припаяйте новый резистор предохранителя. Вывод отрезанного провода должен быть такой же длины, как и новый, затем он припаивается к клемме в основании, а на место соединения надевается стандартный кусок термоусадочной трубки. Свободный вывод резистора припаивается к плате.
  • Лампы с перегоревшими катушками могут долго включаться или сильно мигать. Ремонт энергосберегающих ламп с перегоревшей спиралью заключается в следующем – эта распространенная неисправность может быть устранена путем стандартной замены нити накаливания на нить с подходящим сопротивлением.

Если в наличии имеется неисправная лампа, то, конечно, можно произвести самую простую и легкую замену балластной цепи, снятой с лампы с неисправной лампой. Однако такие ситуации встречаются крайне редко, поэтому стандартный ремонт чаще всего включает в себя все вышеперечисленные манипуляции.

Опыт показал, что можно значительно продлить срок службы нити накала источника света, установленного в энергоэффективной лампе с выносным термистором, проделав в корпусе вентиляционные отверстия для смягчения температурного режима во время работы.

Монтаж

Перед сборкой прибора сначала убедитесь, что все провода и штекеры собираемого светильника находятся в исправном состоянии.

Для этого подсоедините все провода и вставьте энергосберегающую лампочку с цоколем в гнездо.

Окончательная сборка состоит из сборки пластины и соединения двух частей корпуса путем защелкивания или склеивания.

Заключение

Эксперты советуют делать небольшие, простые обновления, переходя на недорогие энергосберегающие модели ламп, которые могут значительно продлить срок службы светильника. Для этого в зазор накала следует установить стандартный термистор NTS, чтобы ограничить пусковой ток и исключить риск перегорания накала.

Видео на

Для проведения ремонта необходимо разобрать электроприбор. Демонтаж люминесцентной лампы должен производиться в местах, где обозначены название и технические характеристики люминесцентной лампы. Корпус следует приподнять вверх с помощью простой плоской отвертки.

Процесс ремонта люминесцентных ламп

Ремонт состоит из нескольких этапов:

  1. Проверка напряжения в сети и качества контактов.
  2. Замена лампы на ранее неисправную лампу.
  3. Если мерцание не прекращается, стоит заменить стартер и проверить дроссель или полностью заменить балласт.

Для ремонта вам понадобятся паяльник, мультиметр и отвертки. Желательно понимание электронных схем и схем безопасности.

Электромагнитный балласт

Для ремонта устройства с балластом требуется:

  1. Проверка конденсаторов. Конденсаторы уменьшают электромагнитные помехи и компенсируют нехватку реактивной мощности. Нередко они имеют текущие утечки. Лучше всего сначала проверить такую неисправность, чтобы избежать ненужных затрат на дорогостоящие конденсаторы.
  2. Проверьте балласт на наличие неисправностей. Рекомендуется использовать мультиметр с возможностью измерения индуктивности. Если обнаружен отказ, балласт следует заменить или предоставить электронный аналог. Подойдет либо новый компонент из магазина, либо рабочий компонент от другой лампы.

Электронный балласт

Электронные пускорегулирующие аппараты могут отличаться по конструкции, но основной принцип работы одинаков. Используется нить накала определенной индуктивности, которая питает колебательный контур. Имеются конденсаторы, индукторы и инвертор с транзисторными переключателями.

Для диагностики используется осциллограф или генератор частоты. Ремонт начинается с проверки платы и поиска неисправного компонента. В первую очередь проверяется предохранитель, который часто является причиной неисправности.

Любой компонент в балласте может выйти из строя. Поэтому стоит последовательно проверить конденсаторы, резисторы, транзисторы, диоды, дроссели и трансформаторы с помощью мультиметра.

Может потребоваться отпайка компонентов, так как без отпайки надежные показания могут быть получены только при испытании на повреждение.

Поврежденные компоненты заменяются новыми. Пайку следует выполнять осторожно, так как компоненты чувствительны к перегреву.

Самодельная ЭКГ

Опытные электрики и любители переходят от стандартной ЭКГ к ЭКГ ручной работы. В этом случае ремонт мало чем отличается от ремонта купленного электронного балласта.

При установке нового стартера или дросселя необходимо обратить внимание на их номинальное напряжение и мощность, значения этих параметров должны соответствовать значениям ранее установленных компонентов.

Ремонт люминесцентных светильников

Люминесцентные светильники сейчас довольно распространены. Они часто используются для освещения помещений различного назначения, от офисов до промышленных помещений. Эти светильники широко используются благодаря своим многочисленным преимуществам перед обычными лампами накаливания.

Однако у этих светильников есть существенный недостаток – низкая надежность. Это связано с тем, что светильник работает не только с одной лампой, его конструкция включает вспомогательные компоненты, что также усложняет его эксплуатацию и особенно ремонт. Давайте рассмотрим особенности ремонта люминесцентных светильников.

Чтобы устранить неисправность в светильнике, необходимо знать, как он работает. Помимо лампы, светильник имеет вспомогательные компоненты, используемые для запуска и работы лампы – стартер и дроссель, известный как балласт.

Стартер представляет собой неоновую лампу с двумя (редко одним) биметаллическими электродами. Когда напряжение подается на люминесцентную лампу, в стартере возникает разряд, который заставляет первоначально открытые электроды стартера закрыться. В результате через цепь протекает большой ток, который нагревает газовый промежуток в колбе люминесцентной лампы, а также биметаллические электроды самого стартера.

Когда электроды стартера размыкаются, происходит скачок напряжения, которое подается на дроссель. Под воздействием повышенного напряжения газовый промежуток в лампе пробивается, и лампа воспламеняется. Дроссель подключен последовательно с лампой, поэтому напряжение питания 220 В делится на 110 В для лампы и дросселя соответственно.

Стартер подключен к лампе параллельно, поэтому напряжение лампы подается на стартер, когда лампа работает. Этого напряжения недостаточно для повторного замыкания электродов пускателя, т.е. оно включается в цепь только при включении люминесцентного светильника.

Дроссель, помимо создания импульса импульсного напряжения, ограничивает ток при включении лампы (после короткого замыкания контактов стартера), а также обеспечивает стабильное горение разряда в лампе во время ее работы.

При ремонте люминесцентного светильника прежде всего следует помнить о правилах безопасности. Перед заменой или проверкой компонентов полностью отключите светильник от напряжения и убедитесь, что в светильник не попадает электрический ток.

Давайте сразу перейдем к причинам, по которым люминесцентный светильник может не работать.

Люминесцентный светильник, в отличие от обычного светильника, имеет большое количество контактных соединений. Поэтому одной из причин неправильной работы светильника может быть отсутствие контакта в одной из частей светильника.

Это означает, что прежде чем определить, что одна часть светильника неисправна, проверьте надежность контактов и, если необходимо, устраните проблему, затянув резьбовые соединения, очистив и подтянув контакты штекера.

В этом случае проверьте надежность контактов в гнезде неработающей лампы, стартера, клемм дроссельной заслонки и клемм, к которым подключены провода питания лампы. Контакты можно проверить визуально, но если дальнейшее устранение неисправности лампы не дало результата, вернитесь к проверке контактных соединений еще раз, но уже с помощью тестера, проверяя каждый контакт.

Если контакты в порядке, проверьте целостность самой люминесцентной лампы. Для этого выньте его из цоколя и вставьте в работающую люминесцентную лампу. Если лампа не загорается, замените ее. Однако обратите внимание, что лампа могла перегореть из-за неисправного дросселя. Поэтому, прежде чем вставить новую лампу в неработающую лампу, проверьте работоспособность дросселя лампы.

Еще одной причиной неисправности светильника является неисправный стартер. Неисправный стартер может проявляться либо полным отсутствием работы лампы, либо характерным мерцанием лампы.

Если контакты стартера не замыкаются при включении лампы, то индикация того, что лампа работает, отсутствует. Или же контакты стартера закорочены, а не разомкнуты, в этом случае лампа мерцает, но не загорается. Если снять стартер, он будет работать нормально. В любом случае ремонт сводится к замене стартера.

Другой причиной является неисправная дроссельная заслонка. Характерным симптомом неисправного дросселя может быть частичное повреждение изоляции его обмотки, что проявляется в резком изменении его характеристик (тока при запуске лампы и во время ее работы). Визуально это можно определить по неустойчивой работе лампы при включении. В этом случае лампа включается нормально, но наблюдается мерцание и нарушения в ее нормальной работе.

Как упоминалось выше, лампа может перегореть из-за неисправного дросселя, т.е. короткого замыкания в дросселе. Если при перегорании лампы появляется характерный запах гари, вероятно, неисправен дроссель.

При установке нового стартера или дросселя обратите внимание на номинальное напряжение и мощность стартера или дросселя, их значения должны соответствовать значениям ранее установленных компонентов.

Особое внимание также следует уделить напряжению сети и его стабильности. Нестабильное и слишком низкое напряжение является основной причиной выхода из строя редуктора, перегорания лампы или нестабильной работы светильника. Если не решить проблему плохого электропитания, люминесцентный светильник часто выходит из строя.

Если вам понравилась эта статья, не стесняйтесь поделиться ею в социальных сетях. Это поможет нашему сайту сильно вырасти!

Логично начать ремонт люминесцентного светильника с поиска неисправности. Если у вас есть запасная лампочка, самое время вставить ее и посмотреть, не начнет ли она гореть. Если все в порядке, виноваты сгоревшие электроды лампы. В противном случае ищите неисправность в области стартера и силовой цепи:

Купленные в магазине лампы накаливания с цоколем E27 и аналогичными колпачками не всегда являются люминесцентными. Разница здесь заключается в источнике света. В нашем случае это люминофор, который его излучает. А если в ней просто используется матовое стекло, то это уже другой тип лампочки.

Коммутируемый источник питания

Внутри розетки находится драйвер (устройство формирования напряжения). Если лампочка разбита, самое время открутить резьбу от цоколя и посмотреть, что внутри. Вам понадобится маленькая шлицевая отвертка (подойдет даже индикаторная отвертка). Лампочки нет, внутри находится простой импульсный блок питания, как показано на фото. Для устранения неисправностей люминесцентных светильников требуется хорошее знание электроники.

Схема состоит из диодов, резисторов, конденсаторов, одного дросселя, импульсного трансформатора и пары транзисторов. Принцип работы описан выше, что касается колбы, то она отличается от своих старых сородичей толщиной и формой. Больше ничего.

Перед проверкой составьте схему платы на листе бумаги, и многое станет ясно. Сборка производится в один слой, особых сложностей мы не видим. На печатной плате также имеются поясняющие символы, как это обычно бывает в зарубежной электронике.

  • alt=”Ручной ремонт светильников и люстр” width=”120″ height=”120″ />Ручной ремонт светильников и люстр
  • alt=”Ремонт светодиодных светильников и люстр своими руками” width=”120″ height=”120″ />Ремонт светодиодных светильников и люстр своими руками
  • alt=”Характеристики люминесцентных ламп и светильников” width=”120″ height=”120″ />Спецификации люминесцентных ламп и светильников
  • alt=”Ремонт вентиляционного отверстия своими руками” width=”120″ height=”120″ />Ремонт вентиляционного отверстия своими руками

Читайте далее:

  • 5 причин, почему лампочки часто перегорают в вашей квартире и что делать?.
  • Типы винтов и пазов, их названия и применение.
  • Дроссель для люминесцентных ламп – принцип работы и схема подключения.
  • ЭКГ – что это такое, схема подключения светильников и ламп, фото, видео.
  • Основные параметры выпрямительных диодов; Школа для инженеров-электриков: Электротехника и электроника.
  • Используйте метод коэффициентов.
  • Методы поиска неисправностей в электронных схемах; Сайт для электриков – статьи, советы, примеры, схемы.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле . htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Контрольный список неисправностей и ремонта люминесцентных ламп


» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как определить и отремонтировать люминесцентный светильник: Контрольный список для поиска и устранения неисправностей при ремонте люминесцентного светильника

Электрическое видео #1

Как подключить генератор к панели дома
Использование комплекта блокировки автоматического выключателя для резервного питания


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Как определить и устранить проблемы с люминесцентными светильниками
Электрика Вопрос: У меня на кухне флуоресцентное освещение, и у меня возникли проблемы с включением света, когда на улице влажно.

Этот люминесцентный светильник очень раздражает!

  • Лампы в порядке, на самом деле, я почти уверен, что они совершенно новые.
  • Есть ли у вас какие-либо предложения о том, что это может быть и как я могу это исправить?
  • Все, что вы мне расскажете, очень поможет!

Жду вашего ответа. Провести хорошую ночь!

Дополнительные комментарии: Тонны информации доступны для разных вещей.
Биография: Николь из Лехайтона, Пенсильвания.

Ответ Дейва:
Николь, спасибо за вопрос по электропроводке.

Поиск и устранение неисправностей Контрольный список для ремонта a Люминесцентная лампа

  1. Штыри и гнезда ламп штифты соединяются с контактами гнезда. В основании каждого конца лампы есть метки, отстоящие друг от друга на 180 градусов, которые представляют собой индикаторы, один из которых будет указывать вниз, когда лампа повернута в правильное положение для соединения с контактами в гнездах.
  2. Кольцо вокруг основания лампы
    Убедитесь, что обе лампы находятся в хорошем состоянии и не имеют темных колец на одном конце. Одна неисправная лампа может помешать запуску другой лампы.
  3. Поврежденные патроны
    Проверьте патроны ламп. Патроны ламп могут быть повреждены, когда лампа принудительно устанавливается на место. Если патрон лампы треснул или сломался, его необходимо заменить.
  4. Провод заземления
    Корпус люминесцентного светильника должен быть заземлен. Если заземляющий провод не прикреплен к корпусу светильника, это может привести к тому, что лампы будут светиться очень тускло.
  5. ПРА для люминесцентных ламп
    Никогда не допускайте перегорания люминесцентных ламп в патроне. Это верный способ повредить внутренний балласт, для чего потребуются новый балласт и лампы, а балласт светильника — самая дорогая деталь, которая может стоить около 20 долларов США.
  6. Стартер лампы
    Для некоторых старых люминесцентных светильников требуются стартеры, которые могут выйти из строя. Стартер имеет вид небольшой круглой серебряной банки, которая обычно находится на одном конце приспособления. Стартеры могут сгореть и потребовать замены. Для их снятия или установки требуется небольшой поворот.
  7. Выключатель освещения
    Время от времени настенный выключатель может перестать работать и его необходимо заменить. Обязательно замените настенный выключатель на то же напряжение и силу тока, что и на оригинальном выключателе.

Подробнее о электропроводке Светильники

  • Электропроводка кухни
  • Домашнее освещение
  • Кухонное освещение

Статьи о домашнем освещении
Статьи о домашнем освещении Статьи, посвященные встраиваемому освещению, освещению под шкафами, терминологии освещения и т. д.

Кухонная электропроводка

Требования к электропроводке кухни
На этой схеме электропроводки и рисунках поясняются основные требования к электропроводке кухни, необходимые для большинства новых или реконструируемых проектов.

Вам также может быть полезно следующее:

Электрическое видео #2

Подключение розетки GFCI без заземляющего провода


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!


Узнайте больше о домашней электропроводке
с моим онлайн
Видеокурс:
Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Работники, удобные женщины и электрики
Включает в себя:
Электроэлектрические цирки с gfci
24031. — Проводная и 4-проводная электрическая плита
Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка для сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании.

Top
