Ремонт балласта люминесцентных ламп своими руками
Содержание
- 1 Ремонт люминесцентной лампы и светильников своими руками
- 2 Наладка светильников и визуальный осмотр
Ремонт люминесцентной лампы и светильников своими руками
Ремонт балласта люминесцентных ламп своими руками. Рассмотрим в этой статье как производить ремонт светильника своими руками. Люминесцентные приборы есть в каждом доме, как именно обычному человеку без особых знаний разобрать осветительный прибор без потерь, провести восстановительны
Ремонт разных приборов освещения своими руками сборка и разборка люминесцентных приборов
Как провести ремонт осветительных приборов разобрать и собрать при необходимости
Проводить наладку ламп необходимо с целостности всех лампочек. По этому поводу имеется статья, как правильно определить целостность ламп. Проводится проверка проводов, можно прозвонить при помощи амперметра – сделать это несложно.
Чтобы обеспечить в дальнейшем удобное применение светильника, понадобится провести проверку в схемах, где находится электромагнитный балласт.
Проверить и исправить проблемы в электрической сети.
Понадобится проконтролироват
Проконтролироват
Учитывая то, что именно лампа люминесцентного типа имеет особенную конструкцию, и работает по определенным параметрам (температура не ниже -5°, напряжение не больше 7%). Эта особенность может вам помешать сделать отладку светильников. Дело в том, что некоторые хозяева думают, что прибор испорчен и выбрасывают его. Не торопитесь делать это.
Когда постоянное электропитание до 240В, нужно искать поломку в некоторых элементах всей схемы включения прибора.
Наладка светильников и визуальный осмотр
Нужно провести также и визуальный осмотр если видите почерневшие элементы то, скорее всего изделию уже не вернешь прежний вид, нужно заменить его новым.
Когда все провода целы и никаких изменений не определено, то нужно приложить измерительные щупы по сторонам проводов для окончательного их контроля.
Основные причины поломок дроссельного типа светильников:
Поломка стартера – проверить работоспособност
Выполнив замену рабочего стартера аналогом с мощностью в 220 В.
Поломка дросселя – проверяется обычным прозвоном обмотки. Обязательно проведите контроль обмотки.
Почему светильники на основании электронного балласта ломаются.
Ремонт осветительных приборов дроссельного типа проводится следующим способом. Прибор конструируется на основании одного электронного балласта. А чтобы проверить исправность блока понадобится другой такой же светильник в рабочем виде. С такой же схемой подключения и помещаем его в тот, что будет проверяться, но предварительно помечаем нужные провода. Если новые светильники работают в нормальном режиме, предположительно вышел из строя блок.
Провести наладку светильников и заменить электронный баласт.
Ремонт приборов для освещения может предполагать и замену предохранителя. Разобрав светильник, проверяем каждый предохранитель и детали. Может быть перегоревшей предохранитель и его можно заменить на такой же новый прибор. А когда предохранитель в порядке, понадобится выполнить проверку всех остальных элементов мультиметром, например, работу сопротивлений. Заменять необходимо тем прибором, который имеет токовую мощность аналогичную. Если все части предохранителя целы, можно взять мультиметр и проверить остальные приборы.
Частые поломки ламп такого типа:
Неисправные лампы, тусклое освещение либо частое моргание. Тусклый оранжевый цвет.
Поломка стартера
Неисправность дросселя либо электронного балласта.
Важно! Когда появилась одна поломка, в любом типе светильника, тогда нужно устранить неисправности, чтобы прибор не вышел из строя.
Ремонт люминесцентных ламп своими руками
Многие системы освещения уже давно пользуются лампами дневного света.
Они отличаются экономичностью, высокими эксплуатационными и техническими характеристиками. В настоящее время появились компактные устройства, где система управления свободно размещается в корпусе. Такие лампы могут использоваться в обычных светильниках с резьбовыми патронами.
В связи с конструктивными особенностями и применением пускорегулирующей аппаратуры, иногда в ходе длительной эксплуатации возникают неисправности, и тогда приходится выполнять ремонт люминесцентных ламп своими руками или вызывать специалистов.
Содержание
Взаимодействие компонентов лампы дневного света
Для того чтобы лампа дневного света заработала, совсем недостаточно ее простого подключения к электрической сети на 220 вольт, как это делается с обычными лампочками накаливания. Запуск осуществляется при помощи специальных пускорегулирующих устройств, которые могут быть электромагнитными (ЭмПРА) или электронными (ЭПРА). Эту особенность должен знать каждый, кто собрался выполнять ремонт люминесцентной лампы самостоятельно.
Электромагнитные устройства хотя и относятся к устаревшим, до сих пор применяются во многих светильниках. Они отличаются невысокой эффективностью, шумом и мерцанием во время работы из-за низкого коэффициента пульсаций. Использование до настоящего времени объясняется их дешевизной, надежностью и простотой ремонта.
Работа ЭмПРА осуществляется по определенной схеме. Чтобы запустить лампочку, требуется пробить ее внутреннюю газовую среду. С этой целью, с помощью накопителя энергии – дросселя, создается импульс высокого напряжения. Однако данной схемы недостаточно, чтобы лампа заработала и стала гореть. Необходим предварительный разогрев электродов для последующей эмиссии и создание тлеющего разряда.
Решение этой задачи осуществляется с помощью стартера, подключаемого параллельно с лампой. Этот прибор выполнен в виде небольшой стеклянной лампочки, внутри которой расположены контакты в виде биметаллических пластин. При подаче напряжения они находятся в холодном замкнутом состоянии и через них к спиралям начинает поступать ток.
В процессе подачи тока биметаллические контакты разогреваются и размыкаются. Энергия, накопленная в дросселе, поддерживает течение тока до момента пробоя газовой среды. После этого люминесцентная лампа начинает самостоятельно гореть без посторонней помощи.
Электромагнитные устройства чаще всего являются причиной неисправностей. Электронная аппаратура обеспечивает более качественную работу и не так часто ломается. Как правило, такой блок выходит из строя целиком и подлежит полной замене. Ремонт электронного балласта люминесцентной лампы осуществляется по собственной схеме, путем последовательного тестирования всех компонентов.
Причины неполадок в люминесцентных лампах
Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.
Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.
Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.
Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы.
В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.
В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду. Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.
Неисправен дроссель в ЭмПРА
Многие неисправности люминесцентных ламп связаны с дросселем, содержащимся в схеме ЭмПРА. Внешне это проявляется следующим образом:
- Светильник не включается совсем.
- После включения по краям образуется тусклое свечение, но прибор полностью не загорается. Лампа может ярко вспыхнуть и больше не гореть.
- Становятся хорошо заметны мерцания, а само свечение очень тусклое.
- Вдоль стеклянной колбы возможно появление светящегося бегающего потока, поверхность засвечена неравномерно и т.д.
- В то время как лампа светится, становится хорошо заметна чернота по краям трубок.
Проверку следует начинать с наличия сетевого напряжения, которое может полностью отсутствовать, например, из-за обрыва на линии. Затем проводится визуальный осмотр и проверка целостности спиралей. Если они оборваны, лампу необходимо заменить. Далее проверяется состояние контактов в патроне, выясняется исправность стартера. Если все элементы в норме, можно переходить к проверке дросселя.
В первую очередь с помощью мультиметра измеряется его сопротивление. Тестер выставляется в нужный режим и проводятся замеры. Все последующие действия будут зависеть от результатов измерений:
- На табло мультиметра знак бесконечности – дроссель сгорел, не работает и его нужно менять.
- Сопротивление менее 40 Ом свидетельствует о межвитковом замыкании. В таких случаях лампа работает лишь короткое время и затем сгорает. То есть, дроссель также подлежит замене.
- При нулевом сопротивлении в дросселе, как правило, имеет место короткое замыкание. Стартер будет неоднократно пытаться запустить лампу, но она не включится. Дроссель необходимо менять.
- При отсутствии мультиметра можно выполнить частичную проверку путем прозвонки. Если дроссель в нормальном состоянии, то индикатор будет реагировать – светиться или пищать. Отсутствие какой-либо реакции указывает на неисправность или обрыв индукционного устройства.

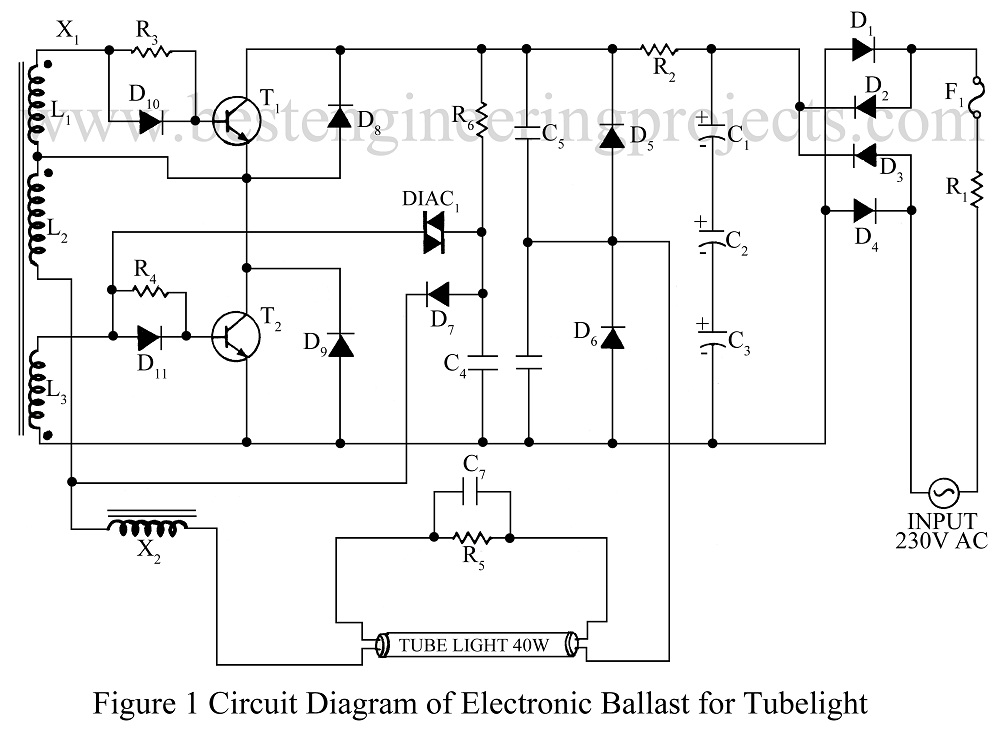

Неисправности и ремонт электронного балласта
Существуют разные схемы электронных балластов, но принцип действия каждого из них практически не отличается. Поэтому ремонт люминесцентной лампы производится в определенной последовательности, с некоторыми различиями. В газоразрядных устройствах установлены нити накаливания, обладающие некоторой индуктивностью.
Благодаря этому свойству они включаются в схему автоколебательного контура с катушками и конденсаторами. Этот контур находится в обратной связи с инвертором, основой которого служат мощные транзисторные ключи.
Нагревание нитей приводит к увеличению их сопротивления, параметры колебаний подвергаются изменениям. Инвертор реагирует на эти изменения и выдает нужное значение напряжения для запуска лампы. Пройдя сквозь ионизированный газ, ток выполняет шунтирование напряжения на нитях и снижает их накал. Сила тока внутри лампы регулируется за счет обратной связи инвертора и контура автоколебаний.
Питание инвертора осуществляется с помощью диодного выпрямителя, оборудованного фильтрационной системой, выполняющей сглаживание помех. Высокая частота инвертора позволяет полностью исключить моргание и шум во время работы, поэтому ЭПРА пользуются широкой популярностью среди потребителей.
Зная устройство электронного балласта, гораздо проще определиться с тем, как его быстро отремонтировать.
Качественная диагностика может быть выполнена только в специализированной мастерской с использованием осциллографа и прочего оборудования. Если же проверка производится самостоятельно, то начинать следует с визуального осмотра неисправной платы. После этого все детали поочередно проверяются измерительными приборами, имеющимися в наличии.
Наиболее частой причиной отказа электронной аппаратуры или ЭПРА для люминесцентных ламп является сгоревший транзистор, который легко определяется в ходе осмотра. При невозможности визуального определения, детали поочередно выпаиваются из платы и прозваниваются мультиметром. В исправном состоянии сопротивление транзисторов будет составлять 400-700 Ом. Если один из транзисторов перегорает, то обычно сгоревшим оказывается и резистор в 30 Ом.
Еще одним слабым местом электронной схемы считается предохранитель с низким сопротивлением от 2 до 5 Ом. Иногда может сгореть один из элементов диодного моста. В таких случаях ремонт ЭПРА заключается в установке вместо неисправных деталей новых элементов, и балласт вновь продолжит свою работу.
Ремонт балласта и замена балласта
- Дом
- Блог
- Ремонт балласта по сравнению с заменой балласта
Хотя простая замена перегоревших лампочек в существующем балласте многими считается «ремонтом балласта» и может обеспечить преимущества в плане долговечности и экономии энергии, иногда этого простого «исправления» недостаточно. Для достижения значительной производительности и энергосбережения вам потребуются технологические и конструктивные усовершенствования, которые может обеспечить замена балласта.
Для экономии энергии, надежности и долговечности замените балласты, а не лампы
Помимо проблем с энергоэффективностью, старые балласты просто не обеспечивают геометрию отражения, которую предлагают новые варианты.
Это может приравниваться как к свету, который не максимально использует свой потенциал (потеря света), так и к световому загрязнению (свет/тени там, где они не нужны). Кроме того, хотя быстрая замена ламп на первый взгляд может показаться проще, подбор сменных ламп к архаичным балластам может быть сложным и опасным.
Получение максимальной отдачи от затрат на освещение с заменой балласта
Чтобы обеспечить надежный выбор, который точно удовлетворит потребности вашего дома или бизнеса в обозримом будущем, важно понимать логистику замены балласта.
1. Выберите правильное крепление.
- Ищите наиболее эффективную технологию балласта, отвечающую потребностям вашего применения или стилю, например, балласты, совместимые с…
- Люминесцентные лампы — чаще всего используются в коммерческих целях.
- Галогенные светильники — для наружного применения, например, для обеспечения безопасности и освещения стадионов.
- газоразрядные/металлогалогенные лампы – производят большое количество очень яркого света для промышленных/складских помещений.
- Светодиодные фонари – Многофункциональный энергоскупщик.
2. Обеспечьте температурную совместимость.
У каждого типа ламп есть множество подтипов со своими преимуществами и ограничениями, в том числе те, которые не работают при морозе (люминесцентные лампы), жаре (светодиоды) или влажных условиях (проверьте для использования вне помещений). Обязательно тщательно изучите свой выбор, прежде чем принимать решение и инвестировать в данную комбинацию балласт/лампа.
3. Поместите его правильно.
Принимая во внимание высоту потолка, расстояние, блики, распределение света и высоту рабочей плоскости. Запомните следующие ключевые моменты:
- Освещение позади человека может вызвать появление теней.
- Освещение перед человеком может вызвать ослепление и напряжение глаз.
- Освещение с обеих сторон уменьшает блики.
- Несколько светильников обеспечивают более равномерное освещение и уменьшение теней и бликов в больших помещениях.
- Очень яркое верхнее освещение может создавать отражения и блики на экране.
4. Пройти дистанцию.
Удвоение расстояния до светильника может снизить уровень освещенности в 4 раза; приближение освещения к предполагаемой целевой области также увеличивает уровень освещения.
5. Учитывайте настройку и внешний вид.
Высота потолка, цвет стен и мебели, а также другие уровни эффектного освещения. Для комнат с темными поверхностями или сводчатыми потолками минимальный уровень освещения может потребовать увеличения на 50-100 процентов; и наоборот для ярких, приземистых интерьеров.
6. Не пренебрегайте безопасностью.
При установке балласта убедитесь, что монтажные приспособления обеспечивают надежную посадку. Если вы не уверены в проводке в каком-либо отношении, обратитесь за помощью. Заменяйте лампочки, когда они перегорают, следя за тем, чтобы каждая из них соответствовала характеристикам балласта (т. е. не использовала 60-ваттную лампочку в 40-ваттном светильнике), чтобы предотвратить возгорание.
Алюминий или другая древняя проводка, обнаруженная при замене балластов? Вызовите профи.
7. Интеграция.
Интеграция новых балластов с существующими технологиями, такими как аварийные/резервные источники питания, а также с другими дополнительными технологиями, включая диммеры, датчики присутствия/отсутствия, датчики дневного света и новейшие интеллектуальные системы управления или автоматизации освещения, обеспечивает дополнительную гибкость и простоту использования. -использование, безопасность и экономия.
Хотите изменить порядок вещей в вашем доме или офисе? Мистер Электрик может помочь. Свяжитесь с нами сегодня.
Ремонт балласта по сравнению с заменой балласта компанией Premium Electric
Электрические установки | Модернизация электрооборудования
ByPremium Electric
Если ваш осветительный прибор не работает должным образом, как определить, следует ли выполнять ремонт балласта или замену балласта?
Без балластов для осветительных приборов наш мир был бы намного темнее. Балласты используются в уличных фонарях, прожекторах и других внутренних и наружных осветительных приборах для домов или предприятий.
Ремонт или замена? Как лучше?
Как заменить балласт в люминесцентной лампе?
Сначала поговорим о том, как работает балласт.
Во время запуска, например, когда вы включаете люминесцентную лампу, балласт кратковременно подает высокое напряжение, чтобы инициировать дугу между электродами лампы. После образования дуги балласт немедленно снижает напряжение, чтобы предотвратить повреждение лампы.
Если ремонт балласта выполнен неправильно, замененные детали внутри балласта могут создать еще больше проблем. С заменой балласта на вам не придется беспокоиться о подобных проблемах.
Выбор между ремонтом и заменой балласта зависит от нескольких факторов. Не полагайтесь на свой уровень навыков или свои знания в области электротехники. Всегда нанимайте сертифицированного электрика.
См. эту страницу BC Hydro Что особенного в балластах для получения дополнительной информации.
Почему замена балласта безопаснее ремонта
Методы, используемые для снижения напряжения внутри балласта, будут зависеть от горящей лампы и световых компонентов внутри. Различные типы ламп, которые включают в себя балласты, включают светодиодные лампы, люминесцентные лампы, галогенные лампы и металлогалогенные лампы.
В этих источниках освещения используются резисторы, катушки индуктивности и конденсаторы. Иногда они используются в комбинации, чтобы подавать на лампу необходимое напряжение с постоянной скоростью.
Замена неправильных элементов в неправильном порядке или неправильное подключение нового балласта может привести к неисправности лампы.
Это может создать крайне небезопасную среду.
Таким образом, когда речь идет о ремонте балласта или замене балласта, замена сертифицированным электриком является более разумной и безопасной альтернативой. При необходимости ваш электрик может также помочь вам с модернизацией освещения .
Как работает балласт для светильника
Балласт для светильника содержит постоянные резисторы. Постоянные резисторы, часто используемые в маломощных устройствах, таких как неоновые или светодиодные лампы, удерживают значительное количество энергии, потому что это не требуется для зажигания лампы.
В балластах других типов используются саморегулирующиеся резисторы. Поскольку сопротивление лампы увеличивается, эти резисторы не позволяют лампе получать слишком большой ток.
Что выбрать: ремонт балласта или замену балласта?
При ремонте балласта вы должны быть уверены, что понимаете, какие компоненты балласта необходимо заменить. Маловероятно, что у вас есть электротехническая подготовка, необходимая для замены компонентов балласта.
Это отсутствие знаний в области электротехники может поставить под угрозу безопасность вашего дома, семьи, имущества и/или вашего бизнеса.
Premium Electric предостерегает от самостоятельного выполнения подобных электромонтажных работ. Это требует наличия подходящих деталей для замены балласта, а также знания того, как балласт должен быть подключен. Иногда цветовая маркировка старого балласта не соответствует новому балласту.
Мы рекомендуем всегда нанимать квалифицированного электрика для ремонта или замены балласта.
Ознакомьтесь с нашим сообщением о предложениях по дизайну освещения для повышения стоимости вашей недвижимости.
