Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Содержание

1 Фотореле, или уличный датчик освещенности для включения света
- 1.1 Принцип работы и устройство датчика света для уличного освещения
- 1.2 Эксплуатационные характеристики уличного датчика освещенности
- 1.3 Варианты настроек подключения датчика света
2 Выбор оптимального места расположения датчика уличного освещения
3 Фотореле для уличного освещения: оснащение дополнительными функциями
4 Схемы подключения фотореле для уличного освещения
- 4. 1 Пошаговая инструкция подключения фотореле для уличного освещения
- 4.2 Нюансы в схемах подключения датчика света
5 Настройка уличного освещения для загородного дома
6 Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602
- 6.1 Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

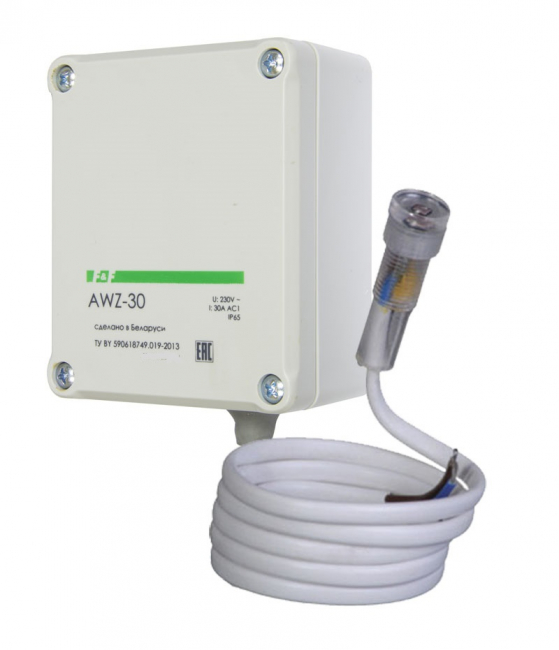

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

фотореле с выносным датчиком;
устройство со встроенным датчиком света.

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.

Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность
Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов

провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Устройство и виды фотореле

Фотореле – маленькое, но умное устройство, которое избавит от необходимости самолично включать и выключать освещение, например, на улице. Как приборчик устроен, каких видов бывает и как подключается – ищите в нашей статье.

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами – ЭДС, с фотосимистором – взаимодействия положительной и отрицательной гармоник.

Применение фотореле

Главная миссия фотореле – облегчение человеческой жизни. Не царское это дело собственноручно свет включать, вот устройства и берут эту обязанность на себя. Изделия можно встретить повсюду: на улице, в жилых и служебных помещениях. Наиболее широко фоточувствительные реле распространены в схемах управления уличным освещением. Им можно доверить как фонари, так и декоративную и архитектурную подсветку, освещение дворов, парковок, стоянок, зоны обзора камер видеонаблюдения.

Фотореле помогают сэкономить на электричестве. Вырабатывать его они пока не научились, но снизить расход могут. Под управлением устройств светильники горят только когда действительно темно и не потребляют электроэнергию утром и днем, если оператор прозевал время гасить свет.

Разновидности фотореле

Производители предлагают фотореле нескольких видов. Деление производится на основе конструктивных особенностей: расположения датчика освещенности, наличия таймеров, регуляторов и других дополнений.

Фотореле со встроенным чувствительным элементом – это цельная конструкция в частично или полностью прозрачном корпусе, что связано с необходимостью доступа света к расположенному внутри датчику. Благодаря закрытости и простоте установки устройства этого типа чаще других используются в системах наружного освещения.

Реле с выносным фотоэлементом включает блок управления и датчик, присоединенный к нему при помощи проводника. Само реле монтируется в электрощит, а фотоэлемент размещается на улице. Расстояние между частями устройства не должно превышать 150 метров. Изделия данного типа отличаются высокой чувствительностью и скоростью срабатывания.

Фотореле с таймером используются для включения светильников в определенное время. Разные варианты исполнения позволяют задать график включений в зависимости от времени суток или дня недели, установить время задержки включения и отключения освещения.

Модели с регулятором чувствительности позволяют самостоятельно определить пороги срабатывания. Это удобно, если искусственный свет требуется не только ночью, но и днем, например, в пасмурную погоду.

Для реле с датчиком присутствия одной темноты недостаточно: устройства активны только при появлении в зоне действия движущегося объекта. Изделия чаще монтируются в помещениях, однако, встречаются и в системах уличного освещения.

857c5c3a-1136-4bbe-8e59-4a75118e0259

Фотореле ФР-601 2200ВА IP44 серый IEK LFR20-601-2200-003

Основные характеристики
Тип товараВыключатель сумеречный
Способ монтажаОткрытой установки
Тип датчикаВстроенный датчик освещенности
Подходит для степени защиты (IP)IP44
Серия производителяФР
Сведения РАЭК
Код545895
КлассEC000189
НаименованиеIEK Фотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK

Дополнительные характеристики
Задержка отключения, сНет
Макс. коммутационная мощность (подключ. нагрузка)2 200
ЦветСерый
МатериалПластик
Номин. напряжение230…230
Тип поверхностиГлянцевый
Вид/марка материалаПрочее
Не содержит (без) галогеновНет
Защитное покрытие поверхностиНеобработанная
ПрозрачныйНет
Тип контактовПрочее
ВращениеНет
Емкостная (C-) нагрузкаНет
Тип датчикаВстроенный датчик освещенности
Единица измеренияшт
Тип позицииСкладская
Кол-во в транспортной упаковке20

4e4b5181-9d94-42f5-ad27-57fd3c3ebb81

Фотореле AZ-112 выносн. фотодатчик, 1 модуль, DIN EA01.001.013

Основные характеристики
Тип товараСумеречный выключатель для распределительного щита
Диапазон регулировки освещенности, лк2…100
Номин. напряжение датчика освещенности, В24
Сведения РАЭК
Код623662
КлассEC001645
НаименованиеФотореле (автомат светочувствительный) AZ-112, выносной герметичный фотодатчик, 230В 16А 1NO IP20

Дополнительные характеристики
Макс. коммутируем. ток при cos Ф = 0,62
Макс. мощность люминесц. ламп (параллельно компенсир.), ВА750
Номин. коммутируем. ток, А16
Класс защиты датчика освещенностиII
Номинальная частота, Гц50…50
Номин. напряжение230…230
Макс. мощность люминесц. ламп (включение попарно), ВА1 000
Макс. мощность ламп накаливания, Вт2000
Глубина монтажная, мм65
Степень защиты (IP) датчика освещенностиIP65
Способ монтажа датчика освещенностиВстраиваемый (-ая)
Модульная ширина1
Макс. мощность люминесц. ламп, ВА1 000
Способ монтажаDIN-рейка
Макс. длина провода датчика освещенности, м50
Кнопка вводаНет
С программируемым ночным отключениемНет
Степень защиты IPIP20
Единица измеренияшт
Тип позицииСкладская
Кол-во в транспортной упаковке1

1d0d776a-45fd-4c19-a541-010543f9ae6a

Фотореле ФР-16В 10А IP40

Основные характеристики
Тип товараФотореле
Тип датчикаВстроенный датчик
Сведения РАЭК
Код1782106
Класс
НаименованиеФотореле ФР-16В (встроенный датчик)

Дополнительные характеристики
Степень защиты IPIP40
Ширина устройства68
Тип позицииСкладская
Кол-во в транспортной упаковке1

72d2b5bc-663a-457c-9e41-06f13b451384

Датчик фотоэлектрический NO PNP XUX5APANT16

Основные характеристики
Макс. выход. ток 100
Время срабатывания2
Тип товараСканер оптический, мощный
Сведения РАЭК
Код52296
КлассEC001821
НаименованиеSE Датчик фотоэлектрический NO PNP XUX5APANT16

Дополнительные характеристики
Предварительное уведомление о недостаточностиНет
С временными функциямиНет
Макс. дистанция переключения, мм3000
Тип напряжения AC/DC (перемен./постоян.)
Тип подключенияВинтовой зажим
Материал корпусаПластик
Конструкция корпусаСпец. конструкция
С рефлекторомНет
Количество полупроводниковых выходов с сигнальными функциями1
Тип переключающего (коммутационного) выходаPNP/PNP
Тип функционал. переключателейНормально открытый (НО) контакт
Длина датчика, мм77
Ширина датчика, мм31
Высота датчика, мм92
Материал оптической поверхностиПластик
Частота коммутируем. тока250
С функцией контроля нижестоящих коммутационных аппаратовНет
Номин. напряжение питания цепи управления Us постоян. тока DC, В12…24
С блокировкой перезапускаНет
Подходит для функций безопасностиНет
Степень защиты IPIP67K
Температура эксплуатации, °C-25…55
Тип светаИнфракрасный свет
Аналог. выход 0…10 ВНет
Аналог. выход 0…20 мАНет
Аналог. выход -10В…+10 ВНет
Аналог. выход 4….20 мАНет
С другим аналог. выходомНет
Способ настройкиРучная настройка
Категория взрывобезопасности по газуНет (без)
С коммуникационным интерфейсом AS-InterfaceНет
С коммуникационным интерфейсом CANOpenНет
С коммуникационным интерфейсом DeviceNetНет
С коммуникационным интерфейсом EthernetНет
С коммуникационным интерфейсом INTERBUSНет
С коммуникационным интерфейсом PROFIBUSНет
С коммуникационным интерфейсом RS-232Нет
С коммуникационным интерфейсом RS-422Нет
Тип позицииПрочее
Кол-во в транспортной упаковке1

Монтаж фотореле

Смонтировать фотореле не так сложно: подробная схема подключения обычно прилагается к устройству. С помощью соответствующих проводников изделие присоединяется к электрической сети и управляемым осветительным приборам. В зависимости от исполнения, реле крепятся при помощи специальных элементов или DIN-рейки.

Правила размещения фотореле

Если место для установки реле выбрано неверно, корректной работы, даже при правильном подключении, ждать не стоит. Чтобы не попасть впросак, учитывайте, что:

инструкцию читать надо, и не только когда ничего другого не остается: в ней масса полезных сведений от технических параметров продукта до схемы подключения;

на фотореле не должен попадать искусственный свет, а также падать тень от предметов – веток, опор, столбов, зданий;

нельзя переворачивать устройство и монтировать его вверх ногами – такое обращение повлияет на чувствительность и работоспособность в целом;

если подобное не предусмотрено производителем, не нужно эксплуатировать фоточувствительные реле в химически активных средах, а также вблизи горючих поверхностей;

выбирая место монтажа, следует учитывать степень защиты устройств от пыли, влаги и других факторов.

Автоматический контроллер уличного освещения с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Есть ли кто-нибудь, кто приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического контроллера уличного освещения, которая использует LDR и реле для автоматического выполнения этой работы.

Схема, используемая здесь, представляет собой несложный переключатель, активируемый светом/темнотой, и содержит реле на своем выходе, которое просто включает/выключает уличный фонарь и может быть расширено для управления любым электроприбором в домашнем хозяйстве.

[адсенс1]

Связанная статья: Автоматическое управление яркостью уличного освещения

Описание

Введение

Многие люди боятся темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки, соединенной с реле. Он достаточно хорошо освещен, чтобы видеть предметы рядом.

С этой схемой очень легко работать, а также она работает от батареек. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая в основном представляет собой операционный усилитель, выполненный в виде компаратора напряжения. LDR (светозависимый резистор), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света. Наряду с этим используются еще несколько компонентов.

[adsense2]

Схема цепи автоматического выключателя контроллера уличного освещения

Компоненты, используемые в этой цепи

Микросхема LM358 – 1
Резистор 10 кОм – 1
Потенциометр 10 кОм – 1
Релейный модуль 5 В – 1
Маленькая светодиодная лента
Батарея 9 В
ЛДР – 1
Соединительные провода
Макет

Примечание: Эта схема также может быть построена с использованием микроконтроллера. Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочитайте пост: Уличные фонари, которые светятся при обнаружении движения автомобиля.

Описание компонентов

LM358

Это микросхема операционного усилителя. Он доступен в 8-контактном DIP-корпусе и может использоваться в нескольких конфигурациях, таких как усилитель, осциллятор, компаратор и т. д.

LDR

LDR — это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темное время суток или при отсутствии света сопротивление LDR находится в диапазоне мегаом, а при наличии света или при ярком свете уменьшается на несколько сотен Ом.

Тестирование LDR

Перед установкой любого компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы избежать затрат времени на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра в измерении сопротивления.

Измерьте сопротивление LDR на свету или яркости, сопротивление должно быть низким. Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, то ваш LDR в порядке.

[Также читайте: Как сделать регулируемый таймер ]

Резистор

Это пассивный компонент с двумя выводами, который используется для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

Резисторы бывают двух типов –

i) Постоянный резистор – с фиксированным значением сопротивления
ii) Переменный резистор – значение сопротивления которого можно изменить, например, если у нас есть резистор 5K, тогда значение сопротивления будет меняться от 0 до 5к.

Значение сопротивления можно рассчитать с помощью мультиметра или по цветовому коду, который виден на резисторе.

Реле

Обеспечивает изоляцию между контроллером и устройством, поскольку, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для устранения разрыва. Реле чрезвычайно полезно, когда вам нужно контролировать большой ток или напряжение с помощью слабого электрического сигнала.

Факторы для выбора подходящего реле

Напряжение и ток, необходимые для усиления катушки.
Максимальное напряжение, которое мы получим на выходе.
Количество арматуры.
Количество контактов якоря.
Количество электрических ассоциаций (Н/О и Н/З).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, представляет собой активное реле LOW.

Видео моделирования схемы автоматического контроллера уличного освещения (старая схема)

Работа схемы автоматического выключателя уличного освещения

Работа схемы очень проста для понимания. В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Выводы 2 и 3 этих ИС используются для сравнения напряжения и дают нам выход как высокий или низкий в зависимости от напряжения на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для подачи переменного напряжения на неинвертирующий вход (то есть на контакт 3). Второй делитель потенциала построен вокруг инвертирующего входа (контакт 2) с помощью потенциометра 10 кОм, который будет подавать половину напряжения питания на инвертирующий контакт.

Поскольку мы знаем свойство LDR, заключающееся в том, что в дневное время его сопротивление мало, напряжение на неинвертирующем входе (т.е. на контакте 3) выше, чем напряжение на инвертирующем входе (на контакте 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено, а светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 меньше, чем на инвертирующем входном контакте 2. В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно активирует реле, а светодиод или лампочку, связанную с он будет светиться.

Automatic Street Light Controller Project Output Video

[Also Read : How Build Adjustable Timer ]

Automatic Street Light Controller Circuit Using Relays and LDR

3 weeks ago January 25, 2020 Ариба Аршад

20 064 просмотра

Этот электронный проект посвящен схеме автоматического контроллера уличного освещения с использованием реле и LDR. Все мы, возможно, видели уличные фонари на разных улицах. Эти фонари обеспечивают свет ночью, а днем они выключены. Это потому, что они включаются и выключаются автоматически с помощью схемы автоматического контроллера уличного освещения. Эта схема в основном состоит из реле и LDR.

Реле в основном представляют собой открытые или закрытые выключатели, которые включаются или выключаются, когда ток проходит через его катушку.

LDR означает светозависимый резистор. Это электронный компонент, который меняет свое сопротивление при изменении интенсивности падающего на него света.

Купить на Amazon

Оборудование Компоненты

Следующие компоненты необходимы для изготовления схемы уличного освещения

S.No	Component	Value	Qty
1.	Breadboard		1
2.	Battery	12v	1
3.	Lamp	220v	1
4.	BC547 NPN Transistor		2
5.	LDR		1
6.	Potentiometer	100k	1
7.	Resistor	1k	1
8.	Diode	1N4007	1
9	Реле	12 В	1

Распиновка BC547

Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание BC547

Цепь уличного освещения

Описание работы

Этот автоматический
В схеме контроллера уличного освещения используется LDR (светозависимый резистор), который
отвечает за определение света и темноты. LDR увеличивает свое сопротивление в
темноты и уменьшает ее при наличии света. Здесь два BC547 NPN
транзисторы используются для управления реле.

В любой момент, когда свет падает на LDR, его сопротивление уменьшается, транзистор Q1 открывается, и коллектор этого транзистора переходит в НИЗКИЙ уровень. Из-за этого второй транзистор выключается из-за НИЗКОГО сигнала на его базе.
