Регулятор напряжения генератора и симптомы его выхода из строя
Несмотря на то, что работа двигателя основана на принципах механики, для приведения его в действие требуется электричество. Это означает, что водитель должен заботиться не только об аккумуляторе, но и о генераторе. Каковы наиболее распространенные симптомы проблем с зарядкой? Иногда выходит из строя не сам генератор, а его компоненты, в частности регулятор напряжения. Схема, хоть и небольшая, но оказывает сильное влияние на эффективность работы двигателя. Если вам необходимо купить актуатор выбрать вы его можно на сайте ООО «Энергетика».

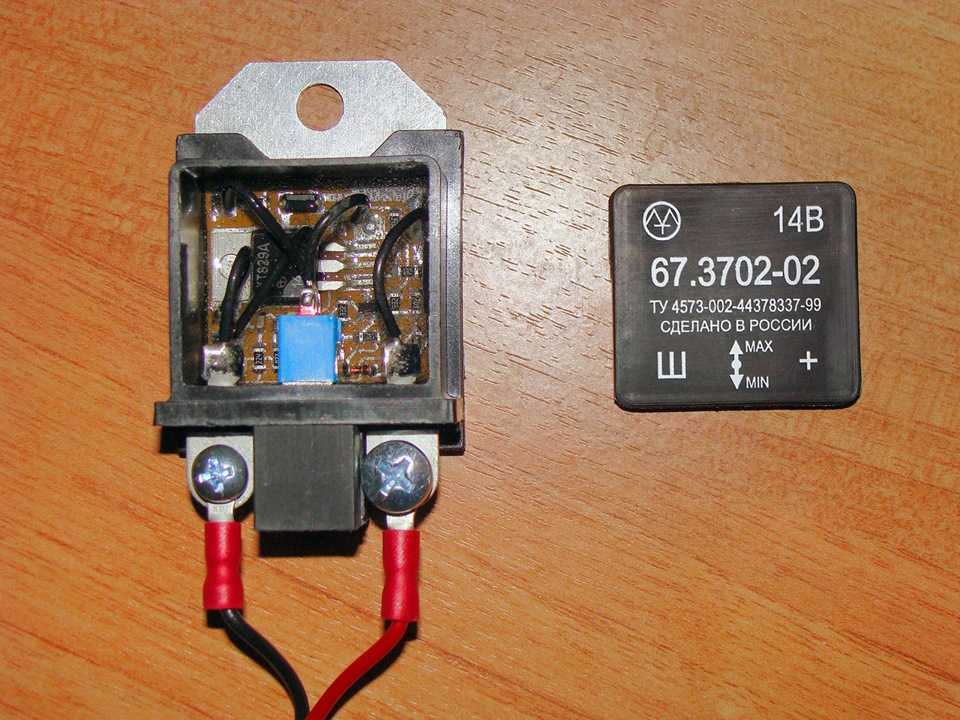

Регулятор напряжения
Этот элемент является частью автомобильной зарядной системы, который отвечает за стабилизацию напряжения, создаваемого генератором. Эта задача чрезвычайно важна по двум причинам. Прежде всего, напряжение меняется во время движения и это происходит довольно диаметрально — в значительной степени, фактором, влияющим на него, является изменение частоты вращения двигателя.
Кроме того, резерв энергии в аккумуляторе можно безопасно пополнять только в определенном диапазоне напряжения — обычно около 14 В (+/- 0,5 В).
Концепция безопасной зарядки аккумулятора очень важна для водителя. Слишком низкое напряжение делает АКБ чувствительным к разряду. Слишком высокое напряжение может привести к повреждению и замене.
Как работает регулятор напряжения?
Поддержание постоянного уровня напряжения является довольно простым делом. Речь идет о включении и выключении тока возбуждения в генераторе. Правильная работа цепи может быть представлена только в том случае, если напряжение имеет постоянное значение — одинаковое при низких и высоких оборотах двигателя.
Неисправный регулятор напряжения генератора — симптомы отказа?
Система зарядки, как и любая другая в автомобиле, подвержена естественному износу. Это означает, что со временем регулятор напряжения также выйдет из строя. Симптомы его повреждения должны быть достаточно быстро выявлены. Тем более, что они считаются характерными.
Например, регулятор напряжения сигнализирует о появлении неисправности через индикатор на приборной панели, что указывает на неисправность системы зарядки.
Кроме того, при появлении запаха сероводорода в салоне во время движения или после остановки, требует замены регулятора.
Симптомы неисправности регулятора напряжения приводят к одному выводу — скоро у автомобиля возникнут серьезные проблемы с электричеством, что приведет к трудному старту и невозможности продолжить движение. В чем причина неисправности? Иногда возникновение неисправности определяется ошибками при монтаже на заводе. В данном случае речь идет о неправильном подключении проводов. В результате как только двигатель запускается, возникает внезапное короткое замыкание. Это приводит к серьезным повреждениям не только регулятора, но и, например, диодов, непосредственно ответственных за зарядку.
Каковы симптомы неисправности регулятора напряжения?
В автомобиле может пропасть зарядка аккумулятора. Это может произойти, если в электрический контур попадет вода или любая из рабочих жидкостей (например, моторное масло).
В этом случае необходимо не только заменить контур. Для того чтобы ремонт был на 100% эффективным, необходимо, обнаружить источник утечки. Без устранения утечки неисправность станет повторяющейся и поставит под сомнения дальнейшую эффективность системы зарядки.
Как можно удостовериться, что регулятор напряжения нуждается в замене?
Для этого нужен только работающий двигатель и универсальный контрольно-измерительный прибор. С его помощью следует начать проверку наличия тока между генератором и регулятором. Кроме того, в обязательном порядке контроль должен заключаться в проверке наличия правильного напряжения на выходе из регулятора. После того как будет подтверждено повреждение регулятора, необходимо купить новую деталь, соответствующую данной модели автомобиля и двигателя, а затем запланировать ее замену.
Замена регулятора напряжения не представляет сложности. Его корпус крепится двумя или тремя винтами. Тем не менее, требуется время для монтажа новой детали. Это связано с тем, что для выполнения процедуры необходимо снять генератор и ремень.
Затем необходимо снять регулятор и установить новый. На данном этапе ключевым моментом является правильное подключение, чтобы не сжечь его сразу после запуска двигателя.
