Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать уровень электропотребления всего дома. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку. Задержка включения нагрузки:.

Как подключить автомобильное реле

Автомобильные реле представляют собой электротехнические устройства, предназначенные для замыкания или размыкания электрической цепи под воздействием управляющих сигналов или через определенные временные промежутки. Часто автовладельцы комплектуют свои автомобили дополнительным оборудованием. Во-первых , понадобится высокоамперное устройство включения. Поэтому рекомендуется установить реле. Как правило, таким местом является пространство вблизи панели штатных реле автомобиля.

Для начала давайте разберемся для чего нужно реле контроля напряжения.

Схема подключения реле

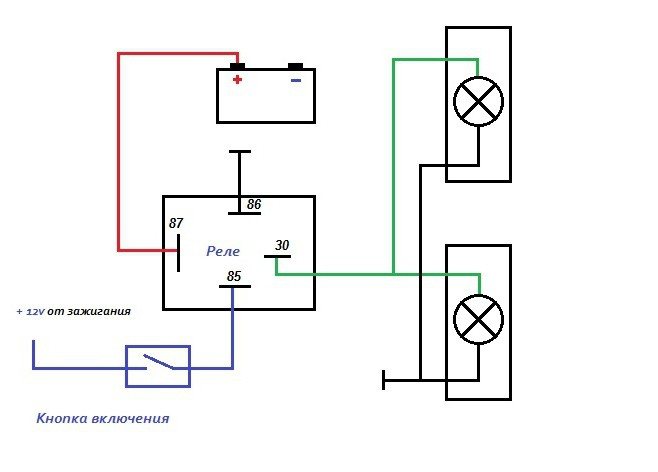

Решил поставить на машину более мощные противотуманки через 4-х контактное стартерное реле и соответственно стал искать схемы в интернете, но они различаются подключением контактов. Подскажите какая схема с правильным подключение или все верные? Клемма которая расположена в другом направлении относительно остальных — это 30 или 87? Скруток никаких лучше не делать. Лучше пропаять все места соединений и защитить их термоусадочной трубкой. А чисто противотуманки можешь подключить через обычное реле.

Как же правильно подключить автомат-реле от перепадов и прыжков скачков напряжения? При покупке реле напряжения к нему, как правило, прилагается инструкция по подключению с описанием технических характеристик. В основном однофазные реле-автоматы от перепадов напряжения имеют три выхода: фаза выход, ноль, и фаза вход.






Подключение пускозащитного реле холодильника холодильника

Информация о материале

Техника

Техника

Эта статья описывает как заменить пусковое реле компрессора холодильника.

Пусковое, но чаще всего это комбинированное пускозащитное, реле предназначено для того, чтобы кратковременно подать напряжение на пусковую обмотку электродвигателя компрессора. А после того, как ротор двигателя наберет рабочие обороты, реле должно отключить пусковую обмотку.

Симптоматику неисправностей пускозащитного реле, а также методику проверки смотрите в статье «Как проверить реле холодильника». Если вы, при проверке,  установили что у вас неисправно пускозащитное реле, тогда вам нужно его заменить. Сделать это легко.

Если вы у вас есть возможность купить точно такую же модель реле, тогда замена предельно проста — снимаете старое реле и подключаете новое. На компрессоре есть контакты (типа «папа»), на которые одевается пускозащитное реле (контакты типа «мама»). На самом пускозащитном реле есть две группы контактов (на разных сторонах реле):

Две стороны реле:

Выходные контакты на компрессоре. На эти контакты одевается пускозащитное реле:

Если у вас нет точно такого же пускозащитного реле, тогда можно заменить его другим. Но для правильного подключения другого реле, нужно знать как вообще пускозащитное реле подключается к компрессору холодильника.


Концептуально подключение происходит следующим образом:

  1. Защитная часть реле (тепловое реле) должна быть в цепи, которая подключается к общему выводу обеих обмоток или к выводу рабочей обмотки.

  2. Пусковая часть реле должна быть в цепи, которая подключается к выводу пусковой обмотки.

Типичная схема подключения пускозащитного реле холодильника:

На этой схеме защитная часть (РКТ1 и РТК2) и пусковая часть (Реле) обозначены как раздельные элементы, хотя обычно это сборка в одном корпусе. Но суть схемы от этого не меняется. Также на схеме указано что защитная часть установлена в цепи общего вывода обеих обмоток. И это более правильное решение. Хотя возможны какие-то модели пускозащитных реле в которых защитная часть установлена в цепи рабочей обмотки.

Таким образом для подключения «не родного» пускозащитного реле нужно:

  1. Выяснить какие части реле (пусковая и защитная) на какие контакты реле выведены.

  2. Выяснить какие обмотки двигателя на какие контакты компрессора выведены.

  3. Соединить соответствующие контакты реле и компрессора.

Как это сделать? Нужно снять крышку с пускозащитного реле и посмотреть какие его части на какие контакты выведены.

Для того чтобы узнать какие обмотки двигателя на какие контакты (на корпусе компрессора) выведены, нужно полностью снять старое реле и посмотреть площадку с контактами. Контакты могут быть промаркированы. Например это может быть такая маркировка: C (общий), S (пусковая обмотка), R (рабочая обмотка).

Если маркировки нет, тогда можно выяснить через замеры сопротивлений между контактами.

Нужно, по очереди, замерять сопротивление между двумя из трех выводов. При замере сопротивления вы получите три разных значения:

  • Самое большое сопротивление будет между выводами рабочей и пусковой обмотки. Это объясняется тем, что на этих контактах суммируется сопротивление обоих обмоток.

  • И также будет два сопротивления не сильно отличающиеся друг от друга. Это будут выводы каждой из обмоток в отдельности.

Таким образом, выяснив два вывода, между которыми самое большое сопротивление, вы узнаете общий вывод обмоток — это будет третий вывод, который не задействован в этом замере. Кстати, наибольшее сопротивление должно быть примерно равно сумме двух меньших меньших сопротивлений.

Соответственно два меньших сопротивления будут между общим выводом и выводами пусковой и рабочей обмоток. Далее нужно установить какая из обмоток, на каком выводе. Обычно сопротивление рабочей обмотки немного меньше чем сопротивление пусковой обмотки.



Как быть, если посадочные контакты пускозащитного не совпадают с контактами компрессора? В этом случае можно «приколхозить» реле при помощи проводов. Например вот так:

Главное выполнить правильное подключение реле к выводам компрессора.

Но лучше конечно поискать именно такую модель пускозащитного реле, которая подходит для компрессора вашего холодильника. В этом магазине есть разные модели пускозащитных  реле.

Сопутствующие статьи

  • Как избавиться от запаха в холодильнике
  • Почему холодильник не включается
  • Как разморозить холодильник
  • Как проверить пусковое реле холодильника




Интернет-магазин Новатор, 2020




  • Назад

  • Вперед

Как подключить реле?

Как использовать релейный переключатель?

Интеллектуальный переключатель своими руками. Часть 1 как использовать реле

Куда подключаются реле?

Соединение COM (общий) реле — это часть реле, которая перемещает . Когда реле выключено, COMMON подключается к NC (нормально замкнутому). НО (нормально разомкнутое) соединение реле не подключено до тех пор, пока реле не включится.

Как установить 4-контактное реле?

Как подключить автомобильный релейный переключатель, со схемой, 4 контакта

Содержание страницы

1

Как работает реле 12 В?

Реле устанавливаются между источником питания и электрическими аксессуарами, требующими включения/выключения питания. Когда реле находится под напряжением, большой ток для управления аксессуаром протекает от источника питания через реле и непосредственно к детали .

Зачем использовать реле вместо переключателя?

Хотя реле добавляет дополнительный шаг к процессу переключения, основное преимущество заключается в том, что вы можете оставить фактическое переключение мощных цепей для таких вещей, как внедорожные фонари или воздушные компрессоры, в моторном отсеке и контролировать это переключение. с цепью гораздо меньшего тока, которая питает реле …

Как подключить реле постоянного тока 24 В?

Как подключить реле 24 В

Для чего в цепи используется реле?

Реле представляют собой электрические переключатели, использующие электромагнетизм для преобразования слабых электрических импульсов в большие токи . Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

Что такое клеммы на реле?

Описание клемм

  • -COIL- Это клемма COIL. Это клеммы, на которые вы подаете напряжение, чтобы подавать питание на катушки (которые затем замыкают переключатель).
  • -NO- Это нормально разомкнутый переключатель.
  • -NC- Это нормально замкнутый переключатель.
  • -COM- Это общий вывод реле.

Что такое соединитель реле?

Релейные соединительные модули используются для разделения цепей управления и силовых цепей в транспортных средствах всех типов . Эти модули используют электрический управляющий сигнал низкого напряжения для размыкания и замыкания контактов в отдельной цепи большей мощности.

Схема работы реле?

Как работают реле. Основной принцип работы электроники …

Как подключить четырехконтактный переключатель?

Как подключить 4-полюсный кулисный переключатель с подсветкой KCD4

Как подключить реле 12 В постоянного тока?

Как работает автомобильное реле на 12 В (Как подключить реле на 12 В)

В чем разница между 4-контактным и 5-контактным реле?

Разница между 4- и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одной цепью, тогда как 5-контактное реле переключает питание между двумя цепями . 4-контактные реле используют 2 контакта (85 и 86) для управления катушкой и 2 контакта (30 и 87), которые переключают питание в одной цепи.

Что такое релейный переключатель 12В?

Релейные переключатели постоянного тока 12 В являются лучшим решением для приложений с полным напряжением, поскольку они позволяют слаботочной цепи управлять сильноточной цепью , такой как звуковой сигнал автомобиля, фары, вспомогательные лампы, двигатели вентиляторов, двигатели вентиляторов и бесчисленное множество единиц оборудования, существующих на транспортных средствах сегодня.

Что такое цепь переключателя реле?

Реле представляют собой электромеханические устройства, в которых используется электромагнит для управления парой подвижных контактов из разомкнутого положения в замкнутое положение .

В чем преимущество реле?

Реле отлично подходят для обеспечения надежной гальванической развязки . Реле отделяют цепь управления от цепи нагрузки. Даже при отказах перекрытия между контактами и катушкой случаются редко. Реле являются не только устройством управления, но и устройством безопасности.

Нужно ли реле для светодиодных фонарей?

При добавлении светодиодных фонарей, таких как световые полосы для бездорожья, дальние/рабочие фары или другие вспомогательные фонари на транспортном средстве, , вы должны добавить цепь для надлежащего питания фонаря . Реле — экономичный и гибкий способ сделать это.

Ограничивают ли реле ток?

Сигнал как при максимальном напряжении переключения, так и при максимальном токе переключения обычно превышает номинальную мощность реле . Например, реле с номинальной мощностью 60 Вт может иметь максимальное напряжение переключения 250 В и максимальный ток переключения 2 А.

Будет ли реле 24В работать на 12В?

Как только реле сработает, большинство «24-вольтовых» реле вполне удовлетворительно будут работать при напряжении 12 В или даже меньше . Таким образом, на самом деле нет необходимости в непрерывном питании 24 В — все, что вам действительно нужно, это первый короткий импульс.

Что такое A1 и A2 в реле?

Одна сторона катушки контактора (A2) подключается непосредственно к одной из входящих линий электропередач. Другая сторона катушки (A1) имеет два возможных пути для подключения к другой входящей линии питания.

Как работают реле 24 В?

Цепь термостата 24 В подает электричество на катушку реле. Эта катушка превращает 24 В в магнетизм. Внутри реле этот магнетизм переключает переключатели, чтобы включать и выключать оборудование HVAC с сетевым напряжением. Реле обычно имеет несколько переключателей.

Каковы 2 основных типа реле?

Типы реле – Руководство покупателя Томаса

  • Реле – это переключатели с электрическим приводом.
  • Электромеханические реле имеют электромагнитную катушку и механический подвижный контакт.
  • Твердотельные реле — это твердотельные электронные компоненты, не содержащие подвижных компонентов, что повышает их надежность в течение длительного времени.

Какова основная функция реле?

Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи . Как показывают схемы реле, когда контакт реле нормально разомкнут (НО), контакт остается разомкнутым, когда реле не находится под напряжением.

Что такое принцип реле?

Реле работает по принципу электромагнитной индукции . Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле. На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку. В реле медная катушка и железный сердечник действуют как электромагнит.

Как определить клеммы реле?

Как определить контакты реле

Сколько клемм у реле?

Имеют две клеммы, которые можно подключать или отключать. Включая две на катушку, такое реле имеет четыре вывода всего.

Какие клеммы реле являются клеммами управления?

Общие сведения о реле, часть 2: номера DIN и различные типы реле

Клемма Какая цепь? Определение
86 Слабый ток (управление) Ретрансляционная катушка + (вход питания)
85 Низкий ток (контроль) Ретранскую катушку — (земля)
30
30
30 High Cucce (нагрузка)

68

30 High Cury (нагрузка

30 3 High Cucce (нагрузка

30 3 High Cucce. 87 Высокий ток (нагрузка) Выход к устройству, нормально открытый, закрывается при подаче питания на катушку

Как эффективно подключить реле

Различные электрические устройства используют реле. Вы можете найти реле в предметах повседневного обихода, таких как лампы. Автомобильная промышленность также использует реле, чтобы заставить автомобиль работать должным образом. Когда дело доходит до реле, вам не нужно быть профессионалом. Чтобы не навредить себе и не повредить свои устройства, следует знать, как правильно подключить реле.

Временами вы можете расстраиваться, когда не знаете, как что-то работает. В этой статье мы рассмотрим основные реле, что они делают, как они работают и как вы можете подключить их к источнику питания.



Содержание

1. Как работает реле?



Источник: https://en.wikipedia.org/wiki/Relay#/media/File:Kontakt.svg

(Схема работы реле)

05

Реле — это переключающие устройства, которые позволяют размыкать и замыкать электрическую цепь. Они управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Они коммутируют меньшие токи в цепи управления и обычно не используются для управления энергоемкими устройствами, за исключением, возможно, небольших двигателей. Через катушку реле протекает ток, и создается магнитное поле. Это поле притягивает рычаг и изменяет контакты переключателя.

В этом видео показано, как работает реле при подключении.



2. Различные типы реле



Здесь мы рассмотрим различные типы реле, которые вы можете приобрести.





Электромеханические реле работают от электричества, что помогает изолировать цепи или батареи. Эти реле полезны для управления питанием систем управления, поскольку они помогают контролировать потребляющие энергию нагрузки, такие как резистивные и индуктивные нагрузки.



Герконовые реле управляют одним или несколькими герконами. Они запечатаны в длинную узкую стеклянную трубку, чтобы контакты были защищены от коррозии. Это реле следует использовать для коммутационных приложений, требующих низкого и стабильного сопротивления контакта. Когда вы подаете питание на катушку герконового реле, вы создаете магнитное поле. Это поле вызывает смещение реле и замыкание контактов.



Пара реле





Твердотельные переключатели относятся к классу переключателей на основе полупроводниковых устройств. Реле устанавливаются на печатные платы. Вы часто найдете твердотельные реле в коммерческих и промышленных приложениях, таких как пищевое оборудование.



Четыре модуля твердотельных реле





Негерметичное реле не имеет никакой защиты от проникновения флюса или чистящих растворителей в корпус реле. Во-первых, вы должны отсоединить клеммы от поверхности печатной платы, чтобы установить негерметизированное реле.

Ни флюс, ни чистящие растворы не могут повредить корпус герметичных реле. На печатной плате вы найдете припаянное реле защиты от флюса, и его не почистить методом погружения.



Использование реле защиты и распределительного устройства среднего давления



четырехконтактные реле управляют только одной цепью, тогда как пятиконтактные реле управляют двумя цепями одновременно.



3.1 Какова полярность и напряжение реле?



При выборе электромеханических и полупроводниковых реле необходимо учитывать полярность реле и номинальное напряжение.

Другими словами, нужно проверить напряжение реле. Если этого не сделать, можно сжечь реле, и оно не будет работать. Вы можете обнаружить, что некоторые реле имеют широкий диапазон напряжения. Вы можете обнаружить, что некоторые цепи переменного тока могут выдерживать напряжение до 250 В.



3.2 Клеммы реле: как они нумеруются?



Ниже мы покажем вам, как работают номера клемм реле в зависимости от типа реле.



Электрохимическое реле



Часто имеется печатная схема с нарисованными на ней буквами A1+ и A2-, которую можно найти сбоку реле рядом с двумя сегментами, соединяющими квадрат.



Герконовое реле



Компания Reed часто использует только два провода или штифта. Это выходная или силовая цепи. В этом реле нет катушек или электроники, а значит, у них нет номеров.



Твердотельное реле



На твердотельных реле часто можно встретить цифры 4- и 3+. Когда есть трехфазная цепь, вы также можете найти 1 ~ и 2 ~.



4. Типовой способ подключения реле



Электрическое реле



К настоящему времени вы должны лучше понимать, какое реле у вас есть. Ниже приведен основной способ подключения реле. Этот метод работает для реле 9 В, реле 5-6 В, автомобильного реле и т. д.



Шаг первый



Поверните реле на бок, чтобы вы могли видеть рисунок сбоку. На картинке указаны номера катушек реле. Проверьте и убедитесь, что вы знаете свои требования к питанию.



Шаг второй



Реле электрического переключателя подключено к правильной базе и клемме реле

.



Шаг третий



Возьмите провод и поместите положительный контакт в гнездо A1, а отрицательный – в разъем A2. Убедитесь, что провод размещен на правильной клемме реле. Вы можете аккуратно припаять провода к правильному штырьку клеммы. Вы часто обнаружите, что ваши контакты GPIO будут управлять схемой управления.



Шаг четвертый



Проверка релейной защиты современного электрического устройства



Включите питание вашего реле и убедитесь, что ваше реле работает. Если он не включается, возможно, у вас короткое замыкание в проводке; вы не правильно подключили провода.



Шаг пятый



Затем вы можете подключить реле к объекту, который вы хотите включить. Подключите релейный терминал к открытому слоту в вашем реле к открытому слоту в вашей базе. Помните, что вы можете определить, какие слоты открыты, а какие закрыты, прочитав схему. Затем выход вы поместите в слот с закрытой схемой.

Шесть шесть

Источник: https://en.wikipedia.org/wiki/relay#/media/file:Relay_SYMBOLS.SVG

. Поместите реле в базу. База позволит вам использовать реле для включения объекта, например лампочки. Теперь ваше реле будет работать как выключатель для вашей силовой цепи. Если вы не используете свое реле, контрольный переключатель должен выдерживать полный ток установленной лампочки. Сохраняйте простоту схемы.

5. Часто задаваемые вопросы о подключении реле

Какая нумерация имеет основание или основание?



Нумерация, которая отображается в реле, также будет отображаться в базе соединений. В кабинах управления предусмотрено место для расширения реле в будущем.

Какая идентификация контакта реле по его группе?



Первая цифра указывает на группу, а вторая цифра указывает на контакт. Например:
11-контакт инвертора
12-замкнутый контакт
14-разомкнутый контакт

Когда реле представляет собой цепь с разомкнутым или замкнутым контактом?



Обычно, когда реле находится в состоянии покоя, цепь замыкается путем пропускания тока через подвижную пластину, соединенную контактами. Этот контакт известен как закрытый контакт. Открытый контакт — это когда стационарный контакт отделяется от точки контакта, которая движется.



Есть ли ограничение на количество «групп контактов» в электромеханическом реле?



Вы можете быстро определить, сколько групп контактов имеет ваше электромеханическое реле. Электромеханические реле имеют две или три группы контактов в зависимости от того, какой тип вы покупаете.



Должны ли мы проводить первый тест активации при подключении реле?



Перед продолжением установки необходимо выполнить проверку подключения.
