Фотореле для светодиодных светильников

Мы продолжаем серию статей про способы недорогой автоматизации систем освещения.
Ранее мы уже писали о таймерах времени (статья здесь) и о датчиках движения (статья здесь), в этой статье мы расскажем о фотореле или светочувствительном автомате.
Так же очень часто их называют сумеречное реле, датчик освещенности, день/ночь или вовсе «мутный глаз».
Основной принцип работы фотореле для светодиодных светильников таков: Внутри корпуса установлен светочувствительный датчик (на основе например фоторезистора или фототранзистора), который при попадании на него определенного количества света оставляет цепь разомкнутой. При уменьшении уровня освещенности он замыкает цепь, тем самым включает светильник или иной электроприбор.

Промышленностью выпускается большое количество модификаций фотореле. Они могут быть для уличной установки, со степенью защиты от внешних факторов IP44 и выше, так и для установки внутри помещений.
Так же датчики различаются по максимально возможному току нагрузки. Этот параметр влияет на то, насколько мощные приборы сможет включать ваше фотореле.

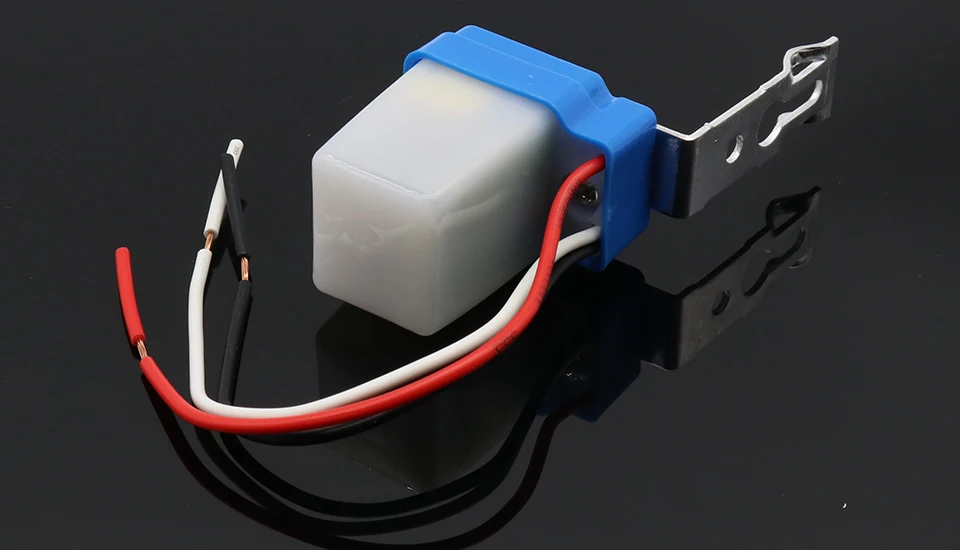

Внешне сумеречный датчик представляет собой цилиндр, внешне напоминающий перевернутый стаканчик из светопрозрачного пластика.
Давайте рассмотрим комплектацию фотореле на примере самого популярного всепогодного фотореле с максимальным допустимым током 10 А.
• Фотореле
• Крепежная скоба, для установки на ровную поверхность
• Болт для крепления крепежной скобы.
• Набор крепежа (два дюбеля и два самореза)
• Инструкция по эксплуатации, подключения и настройке прибора
• Непрозрачный, черный упаковочный пакет

На последнем пункте остановимся особо. Не выкидывайте пакет, до конца монтажа. После установки и подключения сумеречного датчика, чтобы проверить правильность работы всей системы нужно его затемнить. Черный непрозрачный пакет, входящий в комплект поставки позволит это сделать максимально просто.
Большинство фотореле имеют возможность регулировки порога срабатывания по уровню освещенности. В большинстве моделей порог срабатывания от 5 до 50 люкс.
При монтаже датчика обратите внимание на место его установки. Он должен быть установлен так, чтобы на него не попадал свет от светильника. Иначе датчик будет его включать, а потом выключаться уже от света самого светильника или прожектора. Светильник будет мигать вам, пока не взойдет солнце.
Правильно подобрав и смонтировав фотореле, вы сможете автоматизировать включение и выключение системы уличного или внутреннего освещения.
Подобные датчики устанавливаются в системах уличного освещения в коттеджных поселках и деревнях, применяются в сетях наружного освещения промышленных предприятий и заводов.
Данное решение недорогое, но поможет вам сохранить деньги и повысить свой комфорт.
Мы можем укомплектовать любой светодиодный светильник из нашего ассортимента сумеречным датчиком.
Для заказа светодиодного светильника с фотореле позвоните или напишите нам.
ООО «ЛЕД78» – ваш системный интегратор в области освещения.

(812) 401-401-7

(904) 604-01-00

[email protected]

Датчик света для уличного освещения схема подключения

Home » Misc » Датчик света для уличного освещения схема подключения

3 схемы подключения датчика света

Фотореле, датчик света или как его еще называют датчик день-ночь, необходим для автоматического управления светильниками без вашего участия, в зависимости от уровня освещенности.

Стемнело на улице – фонарь сам собой включился. Утром при восходе солнца отключился.

От него же можно запитывать рекламные баннеры и вывески на фасадах домов и магазинов.

Кто-то в этом деле использует реле времени или таймер-розетки. Однако в связи с постоянным изменением продолжительности светового дня, такие девайсы придется постоянно перенастраивать.

Поэтому полноценной альтернативой датчикам света их считать никак нельзя.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Схема подключения через выключатель

Если вы захотите установить еще один промежуточный одноклавишный выключатель, дабы не бегать каждый раз в щитовую для отключения света, то схема соединения проводов фотореле немного изменится:

В распредкоробку будет заходить 4 кабеля. Фаза питания будет поступать по следующей цепочке:

  • автомат в щитовой
  • выключатель света
  • датчик света
  • фонарь

Где устанавливать?

Обратите внимание на место установки фотореле.

Ошибка №2

При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы.

В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты — IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

Однако обращайте внимание на правильное расположение прибора.

Ошибка №3

Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

Работа датчика света наоборот

А если вам для каких-то нужд понадобится, чтобы реле работало в реверсном режиме? Подавало напряжение и включало нагрузку днем, а выключало ночью.

Например, для освещения в сарае с животными, где нет окон. Что делать в этом случае?

Тогда идете в ближайший магазин и покупаете промежуточное реле, у которого один из контактов замыкается, а другой размыкается при срабатывании.

Все что вам нужно будет сделать, это подключать данное промежуточное реле после датчика света по нижеприведенной схеме.

В качестве такого реле может выступать и пускатель с доп.контактами.

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Схема Подключения Датчика Света — tokzamer.ru

Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь?

Принцип работы устройства

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.

Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.

По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

Основные технические характеристики

Настройки после подключения Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

Люди используют его для освещения дачных участков, гаражей, уличных тропинок и т. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

Остальные подключаются к источнику питания. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Для установке дома достаточно IP Последний вид фотореле должен быть прочным, не подвергаться механическим воздействиям. Можно самостоятельно выбрать необходимые рамки. Недостаток — высокая цена.

Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник. Этот диапазон может быть Лк 2 Лк — это полная темнота , а может — Лк 20 Лк — это сумерки, но очертание предметов еще видно. Вторые только анализируют поступающее из внешней среды излучение. Из-за такой особенности требуется установка промежуточного реле, катушка которого включается при срабатывании одного датчика.

Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. На сегодняшний день существуют различные варианты изготовления, а именно: с креплением на DIN-рейку, на стену либо на горизонтальную поверхность; уличный либо комнатный вариант использования зависит от класса защиты IP ; фотоэлемент встроенный либо внешний.

Назначение и сфера применения

Необходимо учесть несколько факторов: На него должен падать солнечный свет, то есть он должен быть под открытым небом. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время.

Longjoin 光控器 _ 路 灯光 控器 _photocell Sensor_ 上海 朗骏 智能 科技 公司 官网 官网

Различные типы 0F Диаграмма подключения датчика фотоселля Датчики с фотоэлементами типа «замок» применяются для автоматического управления уличным освещением, освещением проходов и освещением дверных проемов в соответствии с уровнем окружающего естественного освещения.

Схема подключения датчика с фотоэлементом этого типа показана ниже:






Примечания:

Отключите питание; подключите розетку в соответствии со схемой в правой руке. Нажмите на фотоконтроллер и поверните его по часовой стрелке, чтобы зафиксировать в гнезде. Установите датчик фотоэлемента  с фотоэлементом, обращенным в направлении СЕВЕР, как показано на верхней части фото   контроллера. При необходимости отрегулируйте положение розетки.

2.Кнопка типа 3 с проводным подключением


Датчики фотоэлемента с проводным подключением типа 3 применяются для автоматического управления наружным освещением, освещением прохода и ландшафтным освещением в соответствии с уровнем освещенности окружающего естественного освещения.

Этот тип схемы датчика фотоэлемента показана ниже:


Примечания:

Отключить мощность, удалите крышку соединения, поместите переключатель в нокауту и ​​закрепите с помощью блокирующей гайки. Проволока по схеме в правой руке.

Не устанавливайте переключатель с переключателем с фотоэлементом , обращенным к искусственному или отраженному свету. Это заставит устройство циклически включаться и выключаться ночью.

3. Фотоэлектрический переключатель с проводным подключением


Фотоэлектрический переключатель применяется для автоматического управления наружным освещением, садовым освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего естественного освещения. Он обеспечивает широкий диапазон напряжений для пользовательских приложений почти с источниками питания. Кроме того, предустановленная временная задержка в 15-30 секунд может предотвратить сбои в работе из-за прожектора или молнии в ночное время.

Ниже показана схема подключения фотоэлементного датчика этого типа:


Проволока по схеме в правой руке.

Не устанавливайте переключатель с фотоэлементным переключателем , обращенным к искусственному или отраженному свету.

Это заставит блок включаться и выключаться ночью.

4. Поворотный тип 3 Проводной


Фотоэлектрический выключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

Изделие выполнено на основе конструкции электрообогрева, обеспечивающей временную задержку более 30 секунд во избежание избыточного включения в ночное время от прожектора или молнии. Система температурной компенсации обеспечивает стабильную работу независимо от температуры окружающей среды.

Имеет собранный вертлюг с корпусом датчика/переключателя для удобной регулировки направления после установки. Дополнительный шарнир также доступен для дальнейшей регулировки. Этот продукт сертифицирован в соответствии со стандартом для непромышленных фотоэлектрических переключателей для управления освещением UL773A и применимыми канадскими стандартами.

Ниже показана схема подключения фотоэлементного датчика этого типа:

Примечания:

Отключите питание, снимите крышку распределительной коробки, поместите ПЕРЕКЛЮЧАТЕЛЬ в выбивное отверстие и закрепите контргайкой. Проволока по схеме в правой руке.

Не устанавливайте выключатель с фотоэлементом  Выключатель , обращенным к искусственному или отраженному свету. Это заставит устройство циклически включаться и выключаться ночью.



5. Регулируемый проводной тип 3


Регулируемый фотоэлементный переключатель применяется для автоматического управления наружным освещением, освещением прохода и освещением дверного проема в соответствии с уровнем окружающего освещения.

Изделие выполнено на основе конструкции электрообогрева, обеспечивающей временную задержку более 30 секунд во избежание избыточного включения в ночное время от прожектора или молнии. Система температурной компенсации обеспечивает стабильную работу независимо от температуры окружающей среды.

Эта серия обеспечивает удобную регулировку направления после установки после применения дополнительного вертлюга.

Ниже показана схема подключения фотоэлементного датчика этого типа:

Примечания:

Отключите питание, поместите резьбу ВЫКЛЮЧАТЕЛЯ в выбивное отверстие и с помощью резиновой прокладки и контргайки из цинкового сплава. Проволока по схеме в правой руке.

При необходимости сдвиньте установленную регулировочную металлическую планку, чтобы установить предпочтительные уровни включения/выключения. Не устанавливайте переключатель с фотоэлементом, обращенным к искусственному или отраженному свету.

Это заставит блок включаться и выключаться ночью. Это нормально, что при первой установке SWITCH выключается через несколько минут.

Для проверки «включения» в дневное время закройте глаз, сдвинув установленную металлическую планку.

Не закрывайте пальцем, поскольку света, проходящего через пальцы, может быть достаточно, чтобы удерживать переключатель в открытом положении.

Проверка займет около 2 минут.

-Наш официальный веб-сайт: www.longjoin.com



Цепь автоматического управления уличным освещением с использованием LDR и транзистора

Ниже приведен еще один простой проект по электрике/электронике для автоматических систем управления уличным освещением, специально предназначенный для студентов, новичков и любителей.

Особенности:

  • Это схема детектора темноты на основе LDR и транзистора (BC-547 NPN), которая автоматически включает и выключает систему уличного освещения.
  • Он автоматически включает уличные фонари, когда солнечный свет опускается ниже видимой области наших глаз. (например, вечером после захода солнца).
  • Он автоматически выключает свет, когда на него падает солнечный свет (т.е. на LDR), например. утром датчик под названием LDR (светозависимый резистор) воспринимает свет так же, как наши глаза, и деактивирует цепь.

Связанные простые проекты:

  • Простой двигатель постоянного тока (электрический проект)
  • Самый простой двигатель постоянного тока.

Преимущества:

  • Автоматическая работа систем управления уличным освещением помогает снизить потребление энергии по сравнению с ручным управлением уличным освещением. Это связано с задержкой более ранних операций переключения как утром (во время восхода солнца), так и вечером (во время заката).
  • В солнечные и дождливые дни время включения и выключения заметно различается, что является одним из основных недостатков использования схем таймера или ручного управления для включения системы уличного освещения.

Достаточно… Теперь давайте начнем пошаговое руководство по созданию схемы базового проекта.

  • Связанная статья: Автоматическая система полива и орошения растений – схема, код и отчет о проекте

Компоненты  Необходимо:

  • LDR — маломощный резистор
  • 2 Количество транзисторов. (транзистор NPN — BC547 или BC147 или BC548)
  • Резистор — 1 кОм, 100 кОм, 330 Ом и 470 Ом.
  • Светодиод (LED) – любой цвет
  • Соединительные провода — (Используйте одножильный провод с пластиковым покрытием диаметром 0,6 мм (стандартный размер) или любой провод, используемый в компьютерных сетях).
  • Блок питания-6В или 9В

Связанный пост: Магнитная левитация, простой проект по электрике

Процедура

  • Вставьте первый транзистор Q1-BC547 (NPN) на макетную плату (или общую печатную плату), как показано на принципиальной схеме 1.
  • Подключите еще один транзистор Q2-BC547 (NPN) к макетной плате, как в шаге 1.
  • Соедините провода между выводом эмиттера обоих транзисторов и клеммой -Ve батареи (самый нижний/нижний ряд макетной платы).
  • Соедините проводом контакт коллектора транзистора Q1 и контакт базы транзистора Q2.
  • Подключите резистор 1 кОм к положительной клемме батареи (самый верхний ряд макетной платы) и контакту коллектора транзистора Q1.
  • Подключите светочувствительный резистор (LDR) к положительной клемме батареи (самый верхний ряд макетной платы) и базовой клемме транзистора Q1.
  • Вставьте резистор на 330 Ом между базовым выводом транзистора Q1 и отрицательным выводом батареи (самый нижний ряд макетной платы).
  • Подключите резистор 330R к положительной клемме батареи (самый верхний ряд макетной платы) и анодной клемме светодиода (светоизлучающего диода) и подключите катодную клемму светодиода к контакту коллектора транзистора Q2.

Связанный пост: Мини-система воздушного охлаждения от вентилятора 12 В (самодельная из мусора)



Простая схема готова к тестированию. Подключить 6В к 9Клеммы батареи V к цепи, как показано на рис, и см. вывод. Когда вы блокируете свет, падающий на светочувствительный резистор (LDR), светодиод светится, и наоборот.

СВЕТОДИОД СВЕТИТСЯ ДАЖЕ В МЕНЬШЕЙ ТЕМНОТЕ. Используйте фонарик или зажигалку, если светодиод светится в меньшей темноте. Кроме того, можно попробовать отрегулировать чувствительность этой схемы, применив переменный резистор вместо R1-300 Ом. Вы также можете использовать другие сопротивления (например, 1 кОм, 10 кОм и 100 кОм и т.


Learn more
  • Подготовка стен к покраске после обоев
  • Серый металлопрофиль
  • Как вырастить петунию из семян в домашних условиях на рассаду
  • Стол из эпоксидки своими руками
  • Чем склеить абс пластик
  • Как прорастить кедровый орех
  • Краска для дерева
  • Как открыть замок без ключа самостоятельно
  • Стол кухонный высота
  • Сколько свинья ходит беременная
  • Ясень рыба

Наши преимущества

Walnut Innovations Автоматический датчик уличного освещения, переключатель «день-ночь»

Обновление Кол-во:

Qty Per Pack : 1 Min Orderable Qty : 1

Check serviceability at your Pincode:

Shipping charge applicable as per serviceability

Envmart Warranty

Warranty

As per Walnut Innovations

100% оригинал

Товары

Безопасность

Платежи

100% Покупатель

Защита

  • Технические характеристики
  • ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Входная мощность

Сеть переменного тока 220 В, однофазная, 50 Гц

Марка

Орех Innovations

Выход

220 В переменного тока, одна фаза, 50 Гц, макс. 4 А

Гарантия

6 месяцев

  • Экономит энергию экономит электроэнергию
  • Easy Connection Автоматическое включение и выключение
  • Компактная и надежная конструкция
  • Нет необходимости вручную включать и выключать свет
  • Простота установки
  • Прочный
Описание продукта

Светочувствительный выключатель из орехового дерева может автоматически включать любое осветительное устройство с наступлением темноты и автоматически выключать утром. Easy Connection Автоматическое включение и выключение. Входная мощность: Сеть переменного тока 220 В, однофазная, 50 Гц. Выход: 220 В переменного тока, одна фаза, 50 Гц, 4 А, макс. Компактная и надежная конструкция Переключатель «день-ночь» из орехового дерева Экономит электроэнергию, не требует ручного включения и выключения света, прост в установке и долговечен. Просто установите этот интеллектуальный LDR — датчик сумерек и рассвета для уличных фонарей, домов, офисов, складов, фабрик или ферм, и наблюдайте, как сокращаются ваши счета за электроэнергию.

Применение: Этот переключатель «день-ночь» можно использовать для охранных и уличных фонарей и светящихся вывесок. Вывески или любые электрические устройства, освещение парковок, магазинов, садовое освещение, освещение проходов, освещение дверных проемов и т. д., а также другие места для автоматического освещения.

Автоматический уличный фонарь | Electronics Project and Circuits

Введение:

Не требует ручного управления для включения и выключения. Когда есть потребность в свете, он автоматически включается. Когда темнота поднимается до определенного уровня, схема датчика активируется и включается, а когда есть другой источник света, то есть дневное время, уличный свет выключается. Чувствительность уличного освещения также можно регулировать. В нашем проекте мы использовали четыре светодиода в качестве обозначения уличного фонаря, но для переключения большой мощности можно подключить реле (электромагнитный переключатель) на выходе контакта 3 микросхемы I.C 555, что позволит легко включать и выключать любые электроприборы, которые не работают. подключаются через реле.

Принцип:

В этой схеме используется популярный таймер I.C 555. I.C 555 подключен как компаратор к контакту 6, соединенному с положительной шиной, выход становится высоким (1), когда триггерный контакт 2 находится на уровне ниже 1/3. напряжения питания. И наоборот, выход становится низким (0), когда он выше 1/3 уровня. Так что небольшого изменения напряжения на выводе 2 достаточно, чтобы изменить уровень выхода (вывод 3) с 1 на 0 и с 0 на 1. Выход имеет только два состояния: высокий и низкий, и не может оставаться ни в каком промежуточном состоянии. Он питается от батареи 6V для портативного использования. Схема экономична по энергопотреблению. Контакты 4, 6 и 8 подключены к положительному источнику питания, а контакт 1 заземлен. Для обнаружения присутствия объекта мы использовали LDR и источник света.



LDR — это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 МОм в полной темноте и всего около 5 кОм при ярком освещении. Он реагирует на большую часть светового спектра. Мы сделали схему делителя потенциала с LDR и переменным сопротивлением 100K, соединенными последовательно. Мы знаем, что напряжение прямо пропорционально проводимости, поэтому от этого делителя мы получим больше напряжения, когда LDR получает свет, и низкое напряжение в темноте. Это разделенное напряжение подается на контакт 2 микросхемы IC 555. Переменное сопротивление регулируется таким образом, чтобы оно пересекало потенциал 1/3 при яркости и опускалось ниже 1/3 в темноте.

С помощью этого переменного сопротивления можно регулировать чувствительность. Как только LDR становится темным, напряжение на контакте 2 падает на 1/3 от напряжения питания, а на контакте 3 становится высоким, и активируется светодиод или зуммер, подключенный к выходу.

Изображение проекта автоматического уличного света

Используется компонент:

9 -В батарею с полосой

Переключатель

L.D.R (Свет в зависимости от сопротивления)

I.C NE555 с базой

L.E.D (световой диод). (Если используется белый цвет, то 4 шт.)

Переменное сопротивление 47 кОм

Печатная плата (печатная плата 555 или плата Vero.

Принципиальная схема автоматического уличного освещения

КОМПОНЕНТЫ:

a) Аккумулятор: или цельная батарея 6F22 9В.



b) Переключатель: Можно использовать любой переключатель общего назначения. Выключатель используется как автоматический выключатель.



c) L. D.R: (Светозависимое сопротивление)

       Это особый тип сопротивления, значение которого зависит от яркости падающего на него света. Он имеет сопротивление около 1 мегаома в полной темноте и всего около 5 кОм при ярком освещении. Он реагирует на большую часть светового спектра.

d) СВЕТОДИОД: (Светоизлучающий диод)

     Диод — это компонент, пропускающий электричество только в одном направлении. Это можно рассматривать как своего рода улицу с односторонним движением для электронов. Из-за этой характеристики диоды используются для преобразования или выпрямления переменного напряжения в постоянное напряжение. Диоды имеют два контакта, анод и катод. Катод — это конец схемы, вершина треугольника которого указывает на прямую. Другими словами, треугольник указывает на этот катод. Анод — это, конечно, противоположный конец. Ток течет от анода к катоду.



           Светоизлучающие диоды или светодиоды отличаются от обычных диодов тем, что при подаче напряжения они излучают свет. Этот свет может быть красным (чаще всего), зеленым, желтым, оранжевым, синим (не очень часто) или инфа-красным. Светодиоды используются в качестве индикаторов, передатчиков и т. д. Скорее всего, светодиод никогда не перегорит, как обычная лампа, и потребляет в разы меньше тока. Поскольку светодиоды действуют как обычные диоды и образуют короткое замыкание при подключении между + и -, токоограничивающий резистор используется для предотвращения именно этого. Светодиоды могут или не могут быть нарисованы с окружающим их кругом.



e) Переменное сопротивление: (потенциометр)

Резисторы являются одними из наиболее распространенных электронных компонентов. Резистор — это устройство, которое ограничивает или сопротивляется току. Токоограничивающая способность или сопротивление измеряется в омах, представленных греческим символом Омега. Переменные резисторы (также называемые потенциометрами или просто «потенциометрами») — это резисторы с переменным сопротивлением. Вы регулируете сопротивление, поворачивая вал. Этот вал перемещает грязесъемник по фактическому элементу резистора. Изменяя количество резисторов между соединением стеклоочистителя и соединением (ями) с резисторным элементом, вы можете изменить сопротивление. Вы часто будете видеть сопротивление резисторов, написанное с K (килоом) после числового значения. Это означает, что существует столько тысяч ом. Например, 1K — это 1000 Ом, 2K — 2000 Ом, 3,3K — 3300 Ом и т. д. Вы также можете увидеть суффикс M (мегаомы). Это просто означает миллион. Резисторы также оцениваются по их допустимой мощности. Это количество тепла, которое может выдержать резистор, прежде чем он разрушится. Мощность измеряется в Вт (ваттах). Обычно переменные резисторы имеют мощность 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт. Все, что имеет более высокую мощность, называется реостатом.

f) PCB (печатная плата)

с помощью PCB легко собрать схему с аккуратными и чистыми конечными продуктами. Печатная плата изготовлена ​​из бакелита с наклеенной на поверхность медной дорожкой. Для каждой ножки компонента делается отверстие.

Штырьки всех компонентов проходят через отверстие в печатной плате и припаиваются с обратной стороны.



РАБОТАЕТ:

Когда свет падает на LDR, его сопротивление уменьшается, что приводит к увеличению напряжения на выводе 2 IC 555. IC 555 имеет встроенный компаратор, который сравнивает входное напряжение с выводов 2 и 1. /3 от напряжения питания. Когда вход падает ниже 1/3, выход устанавливается высоким, в противном случае он устанавливается низким. Так как при яркости входное напряжение возрастает, поэтому мы не получаем положительного напряжения на выходе контакта 3 для управления реле или светодиодом, кроме того, в условиях плохого освещения мы получаем выход для подачи питания.

Меры предосторожности:

a) Используйте чувствительный LDR. Проверить это можно с помощью мультиметра.

б) ИС не следует сильно нагревать во время пайки, избыточное тепло может ее разрушить. В целях безопасности и простоты замены рекомендуется использовать базу I. C. При размещении интегральной схемы штифт номер один должен находиться в правильном отверстии.

c) Противоположная полярность батареи может разрушить микросхему, поэтому перед включением цепи проверьте полярность. Для безопасности следует использовать диод последовательно с переключателем, поскольку диод пропускает ток только в одном направлении.

d) Светодиод светится только при прямом смещении, поэтому при неправильной полярности светодиод не будет светиться. Выходное напряжение нашего проекта составляет 7,3 вольта, поэтому 4 последовательно соединенных светодиода можно легко использовать без сопротивления. Если вы используете четыре светодиода белого цвета последовательно, то требуемая мощность будет составлять 12 В вместо источника питания 9 В или используйте последовательно 3 белых светодиода, потому что напряжение смещения всего светодиода больше, чем у другого цветного светодиода.

e) Каждый компонент должен быть припаян аккуратно и чисто. Мы должны проверить наличие сухой пайки.
