Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

  • Роль реле давления в системе водоподачи
  • Конструкция и принцип действия
  • Критерии выбора реле для насоса
  • Причины для выполнения индивидуальной настройки
  • Рекомендации по регулировке прибора
  • Практические примеры настройки реле
    • Подключение нового прибора
    • Насос перестал выключаться
    • Ситуации, не требующие регулировки
  • Выводы и полезное видео по теме

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

  • позволяет всем приборам функционировать в заданном режиме;
  • чутко реагирует на изменение порогов включения/выключения;
  • активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Прибор крепится сбоку и имеет стандартный внешний вид. Заводские установки -1,4/2,8 атм.

Особенностью конструкции прибора является манометр, встроенный в корпус реле давления

Прибор установлен в точке подачи воды в гидробак. Начальное значение давления – 1,5 атм.

Для удобства обслуживания манометр встроен в корпус, но само реле закреплено снаружи

Оригинальное реле давления Grundfos

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

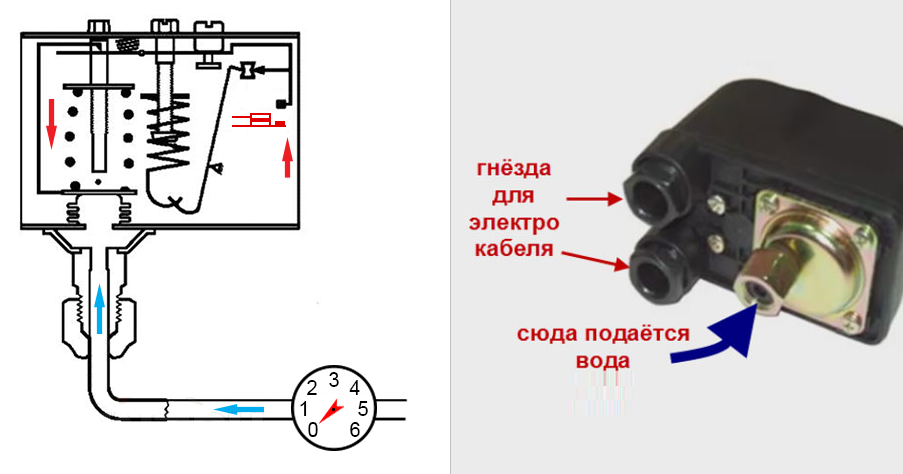

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Клеммы для подключения заземляющего провода

Клеммы для подключения фазы и ноля

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 — 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

Насосная станция с блоком автоматики

Манометр встроен в корпус реле

Мониторинг работы оборудования

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

  • чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» — ослабить ее;
  • чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
  • движение гайки по часовой стрелке – увеличение параметров, против – снижение;
  • для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
  • перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления — переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

  1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
  2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
  3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
  4. Проверяем, как изменилось давление отключения и тестируем систему.
  5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку. Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Реле давления для насосной станции XPS-2-AUTO

Реле давления Jemix XPS-2-AUTO используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPS-2-AUTO


Технические характеристики реле давления Jemix XPS-2-AUTO

Давление включения — 1,4 бар

Давление отключения — 2,8 бар

Рабочая температура — до +45 оС

Диаметр подключения — 1/4″ (внутренняя резьба)

Минимальное рабочее давление — 0,7-0,9 бар

Стандарт защиты- IP20



Принцип действия реле давления Jemix XPS-2-AUTO

Реле давления Jemix XPS-2-AUTO представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды.

Реле давления Jemix XPS-2-AUTO имеет 3 режима:

1. AUTO — основной режим работы,

2. START — режим первоначального запуска,

3. OFF — режим принудительного отключения.

Реле давления XPS-2-AUTO имеет защиту от «сухого хода», которая срабатывает (отключает насос) при критически низком или полном отсутствии давления воды в системе.

Принцип работы — при малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа реле давления в систему, необходимо произвести настройку реле по давлению в нужном диапазоне или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPS-2-AUTO

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).

Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPS-2-AUTO

Перед началом регулировки, снимите пластиковую крышку корпуса.

Регулировка нижнего предела давления осуществляется гайкой (1), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.

Гайка (2) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.

Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.

Вращением гайки 1 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки 2 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Как подключить реле давления на 220 колодцев для 2-х и 3-х проводных соединений

Как | Уход за газоном

АвторMark Jaoson Обновлено

Ремонт нашего оборудования укрепляет нашу связь с ним. Мы можем избежать обращения за профессиональной помощью, выполнив относительно простые задачи, такие как подключение реле давления в скважине во время установки, устранения неполадок или ремонта. Но как подключить реле давления на 220 скважин ?

Вам необходимо ознакомиться со схемой подключения внутри распределительной коробки и выполнить несколько шагов по подключению.

Тем не менее, вы должны быть достаточно внимательны на протяжении всего процесса, потому что насосы работают на опасно высоком напряжении.

Убедитесь, что вы понимаете каждый шаг и весь процесс. В противном случае вызовите профессионала и понаблюдайте, как он регулирует комплект проводов. В этом случае эта запись поможет вам интерпретировать процедуру

1 Как подключить реле давления на 220 скважин

1.1 Шаги для двухпроводной проводки реле давления

1.2 Шаги для трехпроводной проводки скважинного реле давления

2 Это видео поможет и вам!

3 Часто задаваемые вопросы (FAQ)

3.1 Как подключить реле давления для глубоководных скважин?

3.2 Куда идут провода реле давления?

3.3 Можно ли неправильно подключить реле давления?

4 Заключительные мысли

Как подключить реле давления на 220 скважин

Реле давления скважины 220В содержит две комнаты на панели выключателя. Итак, найдите цепь выключателя вашей скважины и отключите ее.

Затем проверьте, какой тип проводной системы используется в вашей помпе. Для начала вам понадобится несколько начальных инструментов, таких как отвертка, инструменты для зачистки проводов, вилочные соединители, обжим и т. д. Они ускорят этот процесс, так что вы даже сможете начать без них и использовать инструменты, которые у вас есть под рукой.

Существует два типа реле давления, и вот как их узнать:

  1. Двухпроводное реле давления насоса- Если кабельный канал от вашего двигателя не разветвляется и идет прямо к реле давления, то он двухпроводной.
  2. Трехпроводное реле давления насоса — Если кабельный канал от вашего двигателя проходит через блок управления перед реле давления, то он трехпроводной.

Шаги для двухпроводной проводки реле давления

Если у вас двухпроводная система, следуйте этой пошаговой инструкции для проводки скважинного насоса 9Руководство 0014. Внимательно прочитайте каждый шаг, а затем выполните его в соответствии с инструкциями.

  • Убедитесь, что питание насоса отключено. Проверить провод питания от панели тестером или вольтметром. Если они не показывают признаков электричества, переходите к следующему шагу.
  • Затем удалите оставшуюся воду из насоса с помощью садового шланга, крана и т. д. Это снизит давление в системе.
  • Найдите держатель распределительной коробки. Если вы хотите заменить предыдущую, фотография вашей старой проводки поможет вам установить новую. Вы также можете использовать маркер, чтобы пометить их. Разводку делать несложно, даже если не маркировать или нужно ставить новый прессостат, наверстаете.
  • Затем определите давление включения вашего нового переключателя. Обязательно понизьте давление воздуха в насосе на 2 фунта на квадратный дюйм ниже давления включения.
  • Поместите распределительную коробку и пропустите концы проводов внутри коробки через отверстия для подачи на боковых стенках. Наконечники вилки и крючка легче соединить. В противном случае, если у вас есть нормальные наконечники проводов, закрепите полудюймовый изолятор и закрутите его по часовой стрелке на определенных винтах в соответствии со схемой подключения скважинного насоса .
  • Теперь, чтобы соединить проводку с выключателем, нужно определиться с каждым проводом и куда его подключать. Во-первых, убедитесь, что у вас есть провода питания. Затем соедините их с линейными клеммами или клеммами «1 и 4». Нет проблем, если вы соедините их взаимозаменяемо.
  • Подсоедините зеленый провод заземления, идущий от цепи питания, к винту заземления, прикрепленному к заземлению коробки.
  • Затем подключите провода двигателя к клеммам НАГРУЗКИ или клеммам «2 и 3». Опять же, нет проблем, если вы перепутаете эти средние терминалы, достаточно просто подключить их ко второму или третьему порту.
  • После этого закрепите провод заземления на другом винте заземления. Убедитесь, что ваш двигатель заземлен, чтобы избежать травм для вас или вашей насосной системы.
  • Убедитесь, что отверстие для подачи в коробке достаточно хорошо закрыто, используйте резиновую или пробковую ленту на концах кабелепровода.
  • Убедитесь, что все соединения проводов достаточно прочные и выдерживают умеренное усилие натяжения. Также не позволяйте им касаться друг друга.
  • Затем придайте форму выводам проводов, чтобы облегчить надевание крышки. Аккуратно закройте крышку выключателя и зафиксируйте их отверткой.
  • Включите питание выключателя и включите насос на несколько минут, чтобы проверить его стабильность. Вы сделали это, и теперь вы знаете, как подключить реле давления. Браво!

Этапы подключения трехпроводного реле давления в скважине

Если у вас двухпроводная система, следуйте этому пошаговому руководству. Внимательно прочтите каждый шаг, а затем следуйте инструкции ниже:

  • Аналогичным образом, убедившись, что на вашем исправном реле давления нет напряжения на выходе из выключателя, поместите новый выключатель на место старого и закрепите его.
  • Вы увидите, что ваш двигатель имеет красный, черный и желтый провода с изоляцией для трехпроводной системы. Подсоедините их к цепям блока управления, обозначенным R, B и Y соответственно. Затем подключите зеленый провод заземления к винту заземления.
  • Затем подключите разъем питания к портам L1 и L2. Вы можете соединить провода взаимозаменяемо, поэтому вам не нужно беспокоиться о том, что вы перепутаете. Подсоедините провод заземления к зеленому винту заземления. Убедитесь, что ваш двигатель заземлен, чтобы избежать нежелательных инцидентов.
  • Закройте выпускные отверстия джема резиной или пробкой, чтобы избежать брызг воды.
  • Убедитесь, что соединения достаточно надежны и выдерживают оптимальное усилие натяжения. Затем расположите выводы проводов так, чтобы можно было легко зафиксировать крышку. После закрепления крышки включите питание двигателя на панели выключателя и проведите пробный пуск на несколько минут.
  • Наконец-то ваша помпа снова готова к работе — похлопайте себя по спине.

Это видео поможет и вам!

Часто задаваемые вопросы (FAQ)

Как подключить реле давления для глубоководных скважин?

Реле давления скважинного насоса должно быть подключено в соответствии со схемой подключения реле давления скважинного насоса. Обычно под крышкой распределительной коробки находится документ с инструкциями по подключению. Следуйте нашему простому руководству по безопасному подключению реле давления или если у вас нет инструкции.

Куда идут провода реле давления?

Провод от коробки выключателя идет к клеммам «1 и 4» или клеммам L1 или L2. А провод от двигателя идет к клеммам нагрузки «2 и 3» для 2-проводной системы R и Y. И B для 3-проводной системы. Перед установкой убедитесь в правильности проводки и электрических соединений провода.

Можете ли вы неправильно подключить реле давления?

Не будет проблем, если вы перепутаете двухпроводные порты для проводов питания (идущих от панели выключателя) между собой или проводами подключения двигателя. Но убедитесь, что горячий провод или провод питания подключены к клеммам «1 и 4», а двигатели — к «клеммам 3 и 4» в соответствии с нашим руководством.

Заключительные мысли

Мы надеемся, что это пошаговое руководство по подключению реле давления на 220 скважин поможет вам выполнить такую ​​простую задачу, как замена или установка реле давления на насосе.

В противном случае, если вы не очень хорошо разбираетесь в электропроводке, это руководство поможет вам в самообразовании. В любом случае, мы будем рады помочь вам хоть немного. До следующего раза, берегите себя.

Вы также можете прочитать:

  • Как отрегулировать карбюратор на Echo SRM 225? [Пошаговое руководство]
  • Как брать плату за охоту на кусты? Другая местность, трудности и заряды
  • Сколько Ом должно быть у муфты отбора мощности? Лучшая идея для вас
  • Как удалить пластиковую окантовку для ландшафта — подробно ознакомьтесь со всеми методами
  • Как исправить полосы на газоне от удобрений — лучший способ исправить

Марк Джейосон

Привет, я Марк Джейсон, основатель Inside The Yard. Всех, кого вдохновляет красота зелени, добро пожаловать в Inside Yard, место, где ценят драгоценные камни, такие как вы. Для меня и моей команды было бы честью, если бы вы присоединились к нам здесь, где мы делимся разнообразным контентом по поддержанию и созданию вашего собственного зеленого пространства. Будь то сад, который вы мечтаете сделать, или просто любовь к вашему комнатному растению, стоящему на балконе, мы хотим помочь вам жить и любить в этом зеленом мире.

Похожие сообщения

Уход за газоном | Факты и проблемы

Самоходная газонокосилка Troy Bilt. Устранение неполадок и устранение неполадок проблемы, и что еще хуже, проблемы с карбюратором. Иногда вам может понадобиться толкнуть после старта, он будет двигаться сам по себе, когда вы управляете рулем. Иногда ваша газонокосилка начинает дымить или не заводится. Или даже начинает вибрировать…

Подробнее Самоходная газонокосилка Troy Bilt Поиск и устранение неисправностейПродолжить

Уход за газоном | Факты и проблемы

Хороши ли бензопилы Ryobi? Давайте узнаем в деталях

АвторMark Jaoson

Насколько хороши бензопилы Ryobi? Да, они хороши. Почти все в этом мире, несомненно, слышали о компании Ryobi. Они являются одним из лидеров мирового рынка электроинструментов. Когда вы используете их электроинструменты, вы можете рубить дрова, срезать кусты и обрезать ветки, при этом хорошо выглядя и чувствуя себя прекрасно. И…

Подробнее Хороши ли бензопилы Ryobi? Давайте узнаем это в деталяхПродолжить

Уход за газоном | Факты и проблемы

Kubota zd331 Проблемы

АвторMark Jaoson

Если у вас возникли проблемы с косилкой Kubota ZD331, вам может быть интересно, почему это происходит. Проблемы kubota zd331 могут в основном включать проблемы с запуском, проблемы с вращением лезвия и проблемы с рулевым управлением. Но вы можете преодолеть их, если у вас есть какое-то базовое понятие ранее. Kubota ZD331 — один из самых популярных нулевых…

Читать дальше Kubota zd331 ПроблемыПродолжить

Как работает реле давления ~ Изучение техники КИПиА

Что такое реле давления?

Это устройство предназначено для контроля технологического давления и обеспечения выходного сигнала при достижении заданного давления (уставки). Реле давления делает это, прикладывая технологическое давление к диафрагме или поршню, чтобы создать усилие, которое сравнимо с усилием предварительно сжатой пружины диапазона.

Реле давления используется для обнаружения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Движение этого чувствительного элемента используется
для приведения в действие одного или нескольких переключающих контактов для индикации тревоги или инициирования управляющего действия.

Реле давления имеют разную конструкцию с разными чувствительными элементами. Одним из наиболее распространенных является датчик с диафрагмой или сильфоном в качестве чувствительного элемента. Тот, который я буду обсуждать здесь, использует поршень в качестве элемента, чувствительного к давлению. В любом случае, принцип работы этого поршневого реле такой же, как и у реле давления мембранного или сильфонного типа.

Основные части переключателя давления:

Основные части типичного переключателя давления приведены на схематической диаграмме ниже:

. Посещение давления. реле давления, показывающее все основные части реле, показано выше.

Ниже также показано графическое изображение реле давления:

На виде в разрезе реле давления можно идентифицировать следующие основные части:

  • Микропереключатель
  • Изолированная кнопка отключения
  • Рабочий штифт
  • Гайка регулировки отключения
  • Пружина диапазона
  • Рабочий поршень
  • Корпус переключателя или корпус

Микропереключатель

Микропереключатель используется для замыкания или размыкания электрической цепи при срабатывании реле давления. Микропереключатель на виде в разрезе представляет собой однополюсный двухпозиционный переключатель (SPDT). Этот переключатель состоит из одного нормально замкнутого контакта (НЗ) и одного нормально разомкнутого контакта (НО). Когда реле давления срабатывает, НО контакт замыкается, а НЗ размыкается.

Микропереключатели с золотыми контактами обычно используются в устройствах с низким напряжением и малым током (т. е. в искробезопасных цепях). Для более высоких напряжений/токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка переключает контакты NO и NC при срабатывании реле давления

Рабочий штифт

рабочий поршень. Когда поршень срабатывает в результате изменения давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо движется вниз и разрывает контакт с кнопкой отключения

Гайка настройки срабатывания

Гайка настройки срабатывания (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем больше пружина диапазона сжимается гайкой настройки срабатывания, тем выше уставка давления для переключателя. Чем меньше сжатие, тем ниже уставка реле давления.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемое ею усилие определяет давление, при котором срабатывает реле.

Рабочий поршень

Это часть реле давления, контактирующая с процессом. Давление процесса, действующее на площадь рабочего поршня, создает силу, противодействующую силе пружины диапазона. Диапазон переключателя зависит от площади рабочего поршня и жесткости пружины диапазона (измеряется в фунт-силах на дюйм, Н/мм и т. д.).

Корпус или корпус переключателя

Корпус, содержащий микровыключатель и другие принадлежности реле давления, называется корпусом или корпусом переключателя. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько ответвлений, позволяющих ввести кабель в корпус через подходящий сальник. Для выключателя с пневматическим выходом предусмотрено два или более переборочных соединения для выходных соединений. Корпуса переключателей обычно изготавливаются из алюминия или нержавеющей стали.

Top
