принцип работы + настройка и регулировка
Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.
Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?
Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.
Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.
Содержание статьи:
- Принцип действия и виды реле давления
- Электромеханические модели датчиков
- Электронные варианты реле
- Выводы и полезное видео по теме
Принцип действия и виды реле давления
Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.
Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.
Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к .
Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

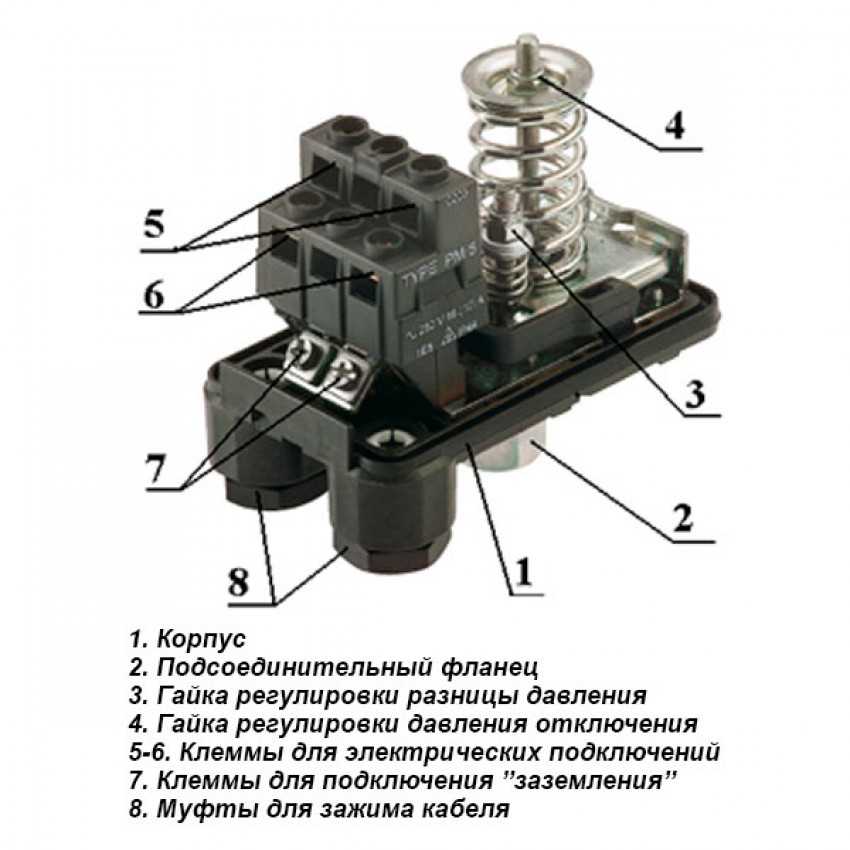

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)
Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить.
Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.
С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов
Электромеханические модели датчиков
Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от «сухого хода».
Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.
Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.
Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .
Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар.
Выбирая подходящее реле, следует обратить также внимание на такие показатели как:
- размеры присоединительной резьбы;
- уровень защиты от пыли и влаги;
- масса и размеры прибора;
- напряжение контактов;
- номинальные параметры тока;
- тип датчика и т.п.
Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.
Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.
Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)
Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.
Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.
Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.
Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.
Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.
Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу
В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.
После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.
Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора
Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.
Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.
Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.
Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем
Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.
Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.
Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.
Нужно учесть такие показатели как:
- предельное давление;
- рабочее давление;
- норма расхода воды.
Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.
Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.
Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора
С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.
Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.
Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.
Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.
Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.
Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается
При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.
Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.
Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.
В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 — 1,6 бар.
Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)
Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.
Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.
Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.
Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.
Дополнительная информация по регулировке реле давления для насоса приведена в .
Электронные варианты реле
Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.
Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.
Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже
Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.
Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.
Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок
Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.
После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.
В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.
Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.
Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.
Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.
Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.
При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос
Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.
Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.
Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.
О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.
Выводы и полезное видео по теме
Настройка стандартной механической модели представлена здесь:
В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:
Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.
Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях — блок для связи расположен ниже.
настройка, принцип работы, как отрегулировать, настроить в системе водоснабжения, схема подключения реле минимального давления, как подключить датчик
Содержание:
Описание устройства
Необходимость настройки реле давления воды для насоса
Термины, использующиеся при регулировке реле давления
Давление в гидроаккумуляторе
Правила настройки
Полезные советы и рекомендации
Видео
В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.
Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.
Описание устройства
Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:
- Мембрана,
- Поршень,
- Металлическая платформа.
- Электрические контакты.
Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.
При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.
Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.
В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.
В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.
Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.
Большой и маленькой пружине в механизме отводится своя функция. Большая пружина задает показатель давления, при котором требуется включение насоса, а маленькая пружина определяет разницу между допустимым и необходимым значением давления. Этот показатель очень важен при регулировке реле давления воды для насоса.
Необходимость настройки реле давления воды для насоса
Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.
Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.
При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.
Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.
Термины, использующиеся при регулировке реле давления
В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.
В частности, речь идет о следующих терминах:
- Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
- Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
- Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
- Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.
Давление в гидроаккумуляторе
Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: «Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы»).
Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.
Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.
Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.
Прежде чем подключить реле минимального давления воды к насосу выполняют измерение текущего давления в гидробаке. Значение этого показателя производитель выставляет 1,5 бар, однако в процессе использования определенное количество воздуха выходит из емкости, что приводит к снижению давления.
Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.
Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.
Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.
Очень важно помнить, что электронные манометры работают от сети электропитания, поэтому следует контролировать ситуацию в этом случае.
Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.
При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.
Еще одним недостатком постоянного высокого давления можно назвать увеличение числа поломок. При слишком высоком или очень низком давлении в первую очередь страдает резиновая прокладка. Только правильная регулировка давления в системе водоснабжения частного дома позволит увеличить срок службы агрегатов и системы в целом.
Правила настройки
Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:
- Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
- С помощью малой пружины — установить разницу между давлением включения и выключения.
Прежде чем приступить к настройке реле давления, необходимо понять, как работает реле давления, внимательно изучить прилагаемую техническую документацию непосредственно прибора и насосной станции, включая гидробак и другие элементы.
Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.
Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.
Регулировка реле давления выполняется по следующей схеме:
- Устанавливают значения рабочего давления в гидробаке.
- Включают насос.
- Осуществляют подачу воды в емкость до достижения значений нижнего давления.
- Отключают насос.
- Вращают малую гайку до тех пор, пока насос не начнет работать.
- Ждут наполнения емкости водой и отключают насос.
- Открывают воду.
- Начинают вращать большую пружину для установки давления включения.
- Включают насос.
- Заполняют емкость водой.
- Корректируют положение малой пружины регулировки.
Чтобы правильно определить направление вращения пружины при настройке регулятора давления воды, нужно обратить внимание на расположенные рядом с ней знаки «плюс» и «минус». Для увеличения давления включения выполняют вращение пружины по часовой стрелке, для уменьшения – против часовой стрелки.
Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.
При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:
- Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
- Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
- При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
- Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
- Давление воздуха в емкости не должно опускаться ниже 0,8 атм.
Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.
Полезные советы и рекомендации
Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.
Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.
Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются. Читайте также: «Как выбрать и установить насос для повышения давления воды – важные нюансы».
При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.
Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.
По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально. Читайте также: «Как установить насос для повышения давления воды в квартире – выбор, правила монтажа».
Очень часто причиной серьезных поломок регулятора давления воды для насоса становится грязная вода, которая течет по трубам водопроводной системы. В большинстве случаев такая ситуация возникает со старыми металлическими системами водоснабжения.
Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.
В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.
Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены (прочитайте также: «Правильная регулировка реле давления насосной станции – нормы, советы и примеры»).
Для этой цели выполняют следующие действия:
- Откручивают крепежные болты на корпусе реле.
- Снимают мембранный узел.
- Промывают внутреннюю часть и все мелкие отверстия.
В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.
Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.
Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.
Как использовать реле давления: 3 примера Комментарии отключены на Как использовать реле давления: 3 примера
Реле давления — это устройство, которое используется для обнаружения и контроля давления в различных приложениях. На этой странице мы покажем вам, как использовать реле давления тремя различными способами: путем обнаружения активного контура давления, обнаружения потери потока и контроля давления воздуха на входе. У нас есть видеоролики, демонстрирующие, как каждый из этих переключателей подключается к цепи и как они работают. Реле давления — это универсальные устройства, которые можно использовать в самых разных областях!
Как работает механическое реле давления
Реле давления при срабатывании зависят от изменения давления. Когда давление на мембрану переключателя увеличивается, он начинает сжимать пружину. Эта пружина откалибрована на сжатие только выше определенного номинального давления или заданного значения. Как только пружина сожмется сверх этой точки, выключатель сработает. Реле давления могут либо замыкать нормально разомкнутые (НО) электрические контакты, либо размыкать нормально замкнутые (НЗ) контакты. Узнайте больше: https://air-logic.com/pressure-vacuum-switches/
Пример 1: Обнаружение активного контура давления
youtube.com/embed/1ca3UCWz2kM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Как это работает и как встраивается в систему
В этом видео красный правый подключен к (НЗ) нормально замкнутой цепи. Зеленый свет подключен к нормально разомкнутой цепи (NO). Идея состоит в том, чтобы использовать зеленый свет для индикации активированного контура давления.
Чтобы реле давления срабатывало только при подаче питания на предполагаемую цепь, оно должно быть установлено в правильном месте. На видео правильное место находится между 5-ходовым клапаном и обратным клапаном. Когда 5-ходовой клапан подает питание на пневматический контур, он оказывает давление на переключатель, и система загорается зеленым светом. После переключения 5-ходового клапана давление в контуре падает, реле давления сбрасывается и загорается красный индикатор.
Уставка переключателя:
Реле давления в этом видео настроено на 18 фунтов на квадратный дюйм, что немного ниже нормального рабочего диапазона системы, составляющего 20 фунтов на квадратный дюйм. Причина установки такого низкого значения? Чтобы избежать проблем с утечкой и допуском, наложением или дрейфом на оборудовании.
Применений:
Мониторинг промышленной автоматизации — обратная связь по пневматическому контуру может контролировать критические операции оборудования, создавая замкнутый контур. Таким образом можно узнать, действительно ли активирована пневматическая цепь, которая должна была быть активирована.
Цепи безопасности — реле давления может указать, если цепи находятся под напряжением перед техническим обслуживанием. Реле давления может показывать, находится ли оборудование в состоянии «готово» или «не готово» к обслуживанию.
График технического обслуживания — ПЛК может предупредить технического специалиста о необходимости выполнения профилактического технического обслуживания после того, как цепь была активирована столько раз.
Пример 2: Обнаружение потери потока
youtube.com/embed/rmY8sS7bfoo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Как это работает и как встраивается в систему:
Реле давления в этом видео установлено между ограничителем отверстия и устройством, использующим поток воздуха. Ограничитель отверстия обеспечивает контроль потока и снижает давление входящего воздуха. Итак, когда двигатель работает и потребляет воздух, давление низкое. Но, если потребление двигателя прерывается, происходит скачок давления, и реле давления фиксирует повышение.
Уставка переключателя:
Реле давления в этом видео настроено на 15 фунтов на квадратный дюйм, что немного выше нормального рабочего давления этого контура при нормальных условиях. Дифференциал переключателя важен в этом приложении, потому что переключатель должен сбрасываться, чтобы указать нормальное состояние потока.
Применений:
Мониторинг оборудования — потеря потока может указывать на неисправность оборудования. Реле давления может предупредить систему или оператора о сбое.
Контроль фильтрации — повышение давления может указывать на засорение фильтра. По мере блокировки фильтра ограничение в системе будет увеличиваться. После достаточного увеличения реле давления может указывать на фильтр, который необходимо заменить.
Взлом системы — реле давления в этом приложении будет отслеживать несанкционированное повышение давления.
Конец хода цилиндра — когда пневматический цилиндр завершает ход или ему препятствует движение, давление увеличивается. Реле давления может обнаруживать это увеличение и обеспечивать обратную связь с системой.
Пример 3: Контроль давления воздуха на входе
Как это работает и как встраивается в систему:
Реле давления в этом видео определяет, включено ли давление входящего воздуха. Воздушный компрессор на заводе находится в другой комнате, поэтому это приложение предназначено для определения того, работает ли компрессор, подключен ли он и соответствует ли ему давление. Таким образом, становится ясно, что двигатель должен работать, если клапан открыт. С помощью переключателя это можно интегрировать в контроллер и автоматически контролировать.
Уставка переключателя:
В этом приложении уставка переключателя составляет 95 фунтов на кв. дюйм. Давление воздуха в магазине варьируется от 100 до 120 фунтов на квадратный дюйм во время обычных операций по регулированию давления.
Применений:
Газовые баллоны — если давление в баллоне падает ниже рабочего давления оборудования, система может безопасно отключиться.
Управление технологическим процессом — определение падения давления на входе, чтобы определить, следует ли включать систему или нет. Падение давления на входе может указывать на неисправность насосной системы. Системы сжатого воздуха сложны и могут иметь клапан, отключенный после ресивера высокого давления.
Реле давления от Air Logic:
Air Logic имеет множество типов реле давления, и они легко настраиваются для вашего приложения. Конструкция нашего механического реле давления проверена временем и надежна. Мы можем настроить уставку (рабочие точки), давление пружины, максимальное давление, порт давления и многое другое. Ознакомьтесь с нашим каталогом!
Индивидуальные спецификации заказчика.
Реле давления Air Logic изготавливаются на заказ и могут быть доставлены быстро. Мы также можем предварительно установить заданное давление для нужд заказчика. Таким образом, клиенты могут указать, что их продукт всегда имеет одну и ту же уставку давления. Некоторые заказчики указывают давление включения или выключения (т. е. точку включения или выключения). Когда для реле давления требуется точка отключения или точка возврата в исходное состояние, составляется индивидуальный план испытаний. Это может также включать давление в системе, пружину пользовательского диапазона, конкретное давление или использование манометра. Для вашего заявления может быть много критических факторов. Пожалуйста, обращайтесь, если у вас есть конкретные вопросы.
Характеристики электрической цепи
Существует ряд электрических характеристик, соответствующих требуемому источнику питания и электрической мощности. Каждый переключатель серии F5100 состоит из однополюсного двухпозиционного микропереключателя (SPDT). Микропереключатель определяет электрические характеристики и выполняет фактическую функцию переключения. Все электрические компоненты находятся внутри корпуса переключателя. Реле давления может быть подключено как нормально замкнутый переключатель или как нормально разомкнутый переключатель.
Принцип действия
Продукт
Air Logic представляет собой механическое реле давления. Давление воздуха из порта давления давит на диафрагму (чувствительный элемент). Мембрана (элемент, чувствительный к давлению) давит как на пружину, так и на контакты переключателя. Сила пружины определяет уставку. Отрегулируйте усилие пружины, поворачивая регулировочный винт внутрь или наружу. Механические реле давления просты и легко реализуемы во многих конструкциях систем. Мембранные переключатели — это еще один способ описания реле давления Air Logic.
Диапазон давления
Диапазон давления реле давления может быть важен для контроля давления или процесса в вашем приложении. Уставка давления жидкости должна быть ниже максимальной уставки, чтобы переключатель работал.
Реле низкого давления
Низкое давление — относительный термин, который применяется по-разному в зависимости от отрасли. Типичное реле давления от Air Logic будет иметь диапазон рабочего давления от 1 до 100 фунтов на квадратный дюйм. Мы также можем изготовить переключатели, которые работают при более низком давлении или даже при отрицательном давлении.
Определены электрические соединения реле давления
, PS71/PS72
Назад к списку блогов
7 марта 2022 г.
Семейство реле давления PS71/PS72 доступно с различными вариантами электрических соединений. В приведенном ниже листинге показано изображение того, как выглядит соединение, а также описание параметров.
1. -SP- (лопата)
- Две (SPST, NO или NC) или три (SPDT) лопатки
- Лопатки шириной ¼ дюйма, толщиной 0,03 дюйма
- XX = длина в дюймах.
- Укажите длину провода в дюймах (например, -FL18 или -FL30)
- 18 дюймов (450 мм) является стандартным. Максимальная длина 48 дюймов (1220 мм)
- Характеристики провода: 18AWG, оболочка из ПВХ
- xx = длина в дюймах
- Укажите длину свинца в дюймах (то есть -FLS18 OR -FLS30)
- 7777777777777777717 гг. (450 мм) является стандартным. Максимальная длина 48 дюймов (1220 мм)
- Характеристики провода: 18AWG, оболочка из ПВХ
- Термоусадочный материал: ПВХ
- XX = длина в дюймах
- Укажите длину провода в дюймах (например, -EL18 или -ELS30)
- 18 дюймов (450 мм) является стандартным. Максимальная длина 48 дюймов (1220 мм)
- Характеристики проводов: 18AWG, оболочка из ПВХ
- Укажите длину кабеля в дюймах (например, -CAB36 или -CAB120)
- Минимум 36 дюймов (915 мм)
- Характеристики кабеля: 18AWG, оболочка и оболочка из ПВХ
FLXX- (поводки)
3. -flsxx- (летающие свинцы со смирительной трубкой из ПВХ)
6. -H-
Только половина)
- Электрические контакты выходят из верхних
- Следуйте Стандартному DIN43650A
- NO STATER Connector Deving
7. -HR- (справа угла 43650A
9000
- Контакты электрических соединений выходят сбоку
- Контакты соответствуют стандарту DIN43650A
- Ответная часть разъема не предусмотрена
8. -HC- (DIN 43650A 9ММ кабельный зажим)
- EELECTRICAL CONNECTING Выходные контакты
- Следуйте Стандартному разъему DIN43650A
- . )
- Штырьки электрических соединений выходят сбоку
- Штыри соответствуют стандарту DIN43650A
- Соединительный разъем входит в комплект поставки, номер по каталогу 213947
10. -HN- (DIN 43650A с кабелепроводом 1/2 дюйма с внутренней резьбой NPT)
- Штыри электрических соединений выходят сверху
- Штыри соответствуют стандарту DIN43650A
- ПРЕДОСТАВЛЕНИЕ СОЗДАНИЕ Разъем, часть № 213948
Внутренняя резьба NPT1/2
11. -hnr- (правый угол DIN 43650A с 1/2˝ женским конфигуратом NPT)
- Электрические соединения. DIN43650A Стандарт
- Женские потоки контактов составляют ½ ”-14 -14 Женский NPT
- ПРЕДУПРЕЖДЕНИЕ СОЗДАНИЕ, ЧАСТЬ № 213948
12.
