Установка розеток и советы по монтажу ⋆ Руководство электрика
Содержание статьи
- 1 Подготовка к установке розеток.
- 2 Инструмент для монтажа розеток.
- 3 Этапы работ по установке электро розеток.
- 4 Как установить розетку: порядок установки, на каком расстоянии.
- 5 Нормы установки розеток.
- 6 Правила проектирования мест для розеток.
- 7 Как установить розетки в пол.
- 8 Какое количество розеток установить.
- 9 Какие розетки установить.
- 9.1 Какие розетки установить в детской комнате.
- 9.2 Какие розетки устанавливать в спальной.
- 9.3 Какие розетки устанавливать в зале и гостиной.
- 9.4 Какие розетки установить на кухне.
- 9.5 Какие розетки установить в ванной.
- 10 Заключение.
Подготовка к установке розеток.
Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.
После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.
Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.
- При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
- Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
- Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
- Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.
Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.
Установка розеток: советы по монтажу розеток
Инструмент для монтажа розеток.
Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:
- ударная дрель или перфоратор;
- кусачки (бокорезы) или ножницы для откусывания провода;
- пассатижи;
- изолента;
- острый нож;
- насадки перфоратора для создания ниши под подрозетник;
- прямая и крестовая отвёртка;
- подрезетник;
- цемент или алебастр;
- ёмкость для замешивания алебастрового раствора;
- шпатели.
После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.
Этапы работ по установке электро розеток.
Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.
Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:
- готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
- протягиваем провода в подрозетник перед установкой его в гнездо;
- вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
- расправляем железные лапки для укрепления подрозетника в нише стены;
- выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
- выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
- немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
- вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
- плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
- надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
- прикручиваем к корпусу лицевую панель.
Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.
Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.
Как установить розетку: порядок установки, на каком расстоянии.
Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?
Нормы установки розеток.
Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.
Место установки розеток в жилых комнатах.
Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.
Место установки розеток на кухне.
Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.
Место установки розеток в ванной.
Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.
Место установки розеток в спальной.
Правила проектирования мест для розеток.
Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:
- Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
- В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
- Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
- Общее количество розеток лучше рассчитать с небольшим запасом.
- Включение и отключение электроприборов должно быть удобным и легкодоступным.
- Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
- Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
- При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
- Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
- На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
- Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
- Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).
Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.
Как установить розетки в пол.
Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.
Какое количество розеток установить.
Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:
- Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
- Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
- В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
- Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
- Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
- Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.
Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.
Какие розетки установить.
Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.
Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.
Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.
Какие розетки установить в детской комнате.
- Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
- Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
- Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
- Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».
Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.
Какие розетки устанавливать в спальной.
В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.
Какие розетки устанавливать в зале и гостиной.
Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:
- телевизор;
- аудиовидеотехника;
- кондиционер или вентилятор;
- электрокамин;
- пылесос;
- компьютер;
- индивидуальные осветительные приборы и другое.
Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.

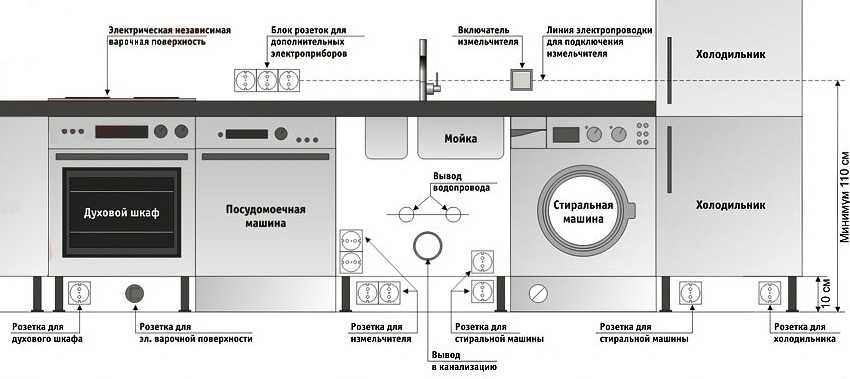

Какие розетки установить на кухне.
Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.
Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.
По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.
Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.
Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.
Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.
Какие розетки установить в ванной.
Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.
Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.
Заключение.
Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.
Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.
советы профессионалов по монтажу розеток в стены
Одним из важных аспектов каждого ремонта, является установка розетки. С первого взгляда может показаться, что проще этого нельзя ничего придумать. На самом деле это не так. Монтаж розетки в комнате: ответственный, сложный и трудоемкий процесс.
Все же, из-за халатности можно нарваться на большую беду. Ведь речь идет об электропитании дома. Неправильное соединение контактов может повлечь за собой короткое замыкание, а в итоге и пожар.
Краткое содержимое статьи:
Правила и нюансы монтажа
Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:
- Подготовка и прокладка кабеля.
- Вырез ниши под розетку.
- Монтаж корпуса «подрозетника».
- Подключение контактов.
- Установка декоративной крышки

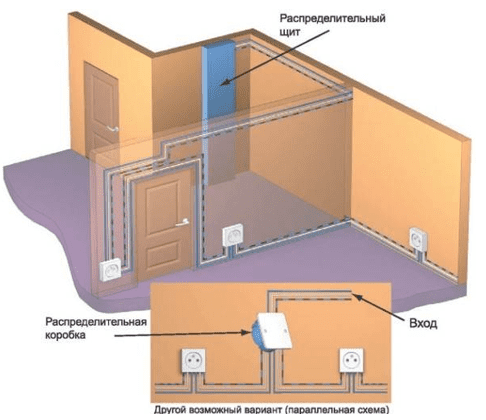

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.
Стоит упоминать, о расположении розеток. С этим, вы должны определиться изначально. Сперва, нужно посчитать количество необходимых источников питания. Затем определиться с высотой и местом их расположения.
Рекомендуется все мысли записывать на бумаге, виде схемы, или отмечать прямо на стене с помощью специального строительного карандаша. Если же вы делаете это в первый раз, внимательно следуйте пунктам пошаговой инструкции установки для розетки.
Пошаговая инструкция монтажа
Начинать монтажные работы необходимо со своей безопасности. Убедитесь, что питание вашего дома или квартиры обесточено. Если же это не сделано, его можно отключить в общем автомате на весь дом. Также стоит задуматься о защите рук и пальцев с помощью перчаток. Конечно, работать в них при монтаже самой розетки довольно неудобно. Но в момент прокладки кабеля и вырезания отверстия для «подрозетника» это необходимость. Ведь в процессе можно получить травму.
Разметка стен и прокладка кабеля
Установка розетки, своими руками, начинается с прокладки кабеля. Для этого необходимо строительным карандашом отметить границы углубления, где будет лежать провод.
Это может не только сэкономить материалы, но и сделает вашу работу значительно удобней. Для того чтобы сам рабочий процесс стал максимально простым, необходимо позаботиться о наборе инструментов. Итак, нам понадобится:
- Перфоратор ( можно заменить молотком и стамеской)
- Кусачки
- Шпатель
- Раствор цемента
- Изолента
- Мультиметр
После проделки штроб, необходимо заняться выбором самого кабеля. В потребительском режиме (то есть 220В) значение тока колеблется от 12-20 ампер. Это значит, что сечение кабеля должно выдерживать это нагрузки с запасом, чтобы избежать короткого замыкания. Для розетки вполне хватит кабеля с сечение 2-2.5.
Также главным правилом для установки розетки, является отдельное подключение кабеля к счетчику. Это обезопасит вас от короткого замыкания. Ведь при перегрузке (более 4 кВт) значение тока быстро увеличивается. При отдельном соединении кабеля, защита сможет моментально отключить определенные части от питания счетчика, тем самым предотвратив возгорание.
Сам процесс подключения кабеля к счетчику элементарен. Сниманием изоляцию, оголяем контакты. Подключаем их к специальным клеммам на счетчике. Таким образом, можно подключить 8 отдельных проводов питания.
После подключения, необходимо проложить сам кабель. Замешиваем раствор цемента, он должен быть немного густым. Затем укладываем кабель в штроб и замазываем углубление раствором, с помощью шпателя. Конец кабеля, без изоляции, рекомендуется обмотать изолентой или скотчем. Это защитит контакты от грязи при черновых работах.
Монтаж подрозетника
Установка розетки в стакан начинается с выреза углубления. Глубина зависит от типа подрозетника. Если розетка, является проходной, то есть через нее проходят другие кабеля, то глубина не должна превышать 7-8 см.
В том случае когда подрозетник является конечным, углубление должно равняется не больше 5 см. Важно, при монтаже стоит учитывать, что провода должны свободно лежать в корпусе. Ведь в плотно перегнутом кабеля могут повредиться. в итоге, всю конструкцию придется разбирать и переделывать.
Подрозетники делятся на два вида:
- Для гипсокартона
- Для твердого камня
В первом варианте конструкция подрозетника состоит из пластмассового корпуса и металлических защелок по бокам. Закрепляясь на гипсокартоне, фиксатор входит в паз, плотно держа корпус розетки. Для надежности конструкция закрепляется двумя дюбелями.
Второй вариант предусмотрен для каменных или кирпичных стен. В этом же случае корпус выполнен из поликарбоната с двумя ушками по бокам. В углубление, которое заранее было выдолблено перфоратором, закрепляется корпус розетки.
Фиксация происходит с помощью двух дюбелей. Отверстия для них, необходимо сверлить с меньшим диаметром. Это нужно для того, чтобы дюбель плотно закреплялся в стене, крепко держа конструкцию.
Установка основы розетки
Установку розетку с заземлением, рекомендуется начать со схемы подключения. Она одинакова для всех. В питании розетки используется трехжильный провод.
К клеммам подводятся, жили, провода без изоляции. И закрепляются на них с помощью специальных зажимочных болтов. Третья жила, то есть заземление, закрепляются в стороне на скобочных контактах. Сами жилы в кабиле отличаются по цветам, желтый −земля, красный и синий – питание.
Все розетки можно разделить на несколько типов:
- Одинарной
- Двойные
- Многоканальные
Подключение двоичной или многоканальной розетки ничем не отличается от одинарной. Провод, также подключается к клеммам с помощью зажимов. Только в варианте с несколько ячеек это делается с одной стороны. Контакты в них идут параллельно, питая, сразу все секций одновременно.
В конце, необходимо установить декоративную накладку. Она крепится на два болтика по бокам. По желанию можно выбрать ту, которая отлично впишется в дизайн комнаты.
Фото-инструкция по установке розеток
Вам понравилась статья? Поделитесь 😉
Советы по установке распределительной коробки
Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.
01
из 07Установите электрическую коробку между шпильками, если необходимо
Дон Николс / Getty Images
Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.
Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?
Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.
Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.
Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.
02
из 07Установка настенных коробок на одинаковой высоте
Ли Валлендер
Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.
Настенные выключатели
Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.
Выходные коробки над полом
Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.
Распределительные коробки над столешницей
Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.
03
из 07Используйте контрольную планку для гипсокартона
Ли Валлендер
В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.
Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.
Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.
04
из 07Используйте измерительную вкладку коробки
Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.
Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.
05
из 07Гвозди для молотка Осторожно
Ли Валлендер
Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.
06
из 07Попеременные удары между ногтями
Ли Валлендер
Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.
Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.
07
из 07Используйте металлические ящики для снятия натяжения шнура
бунчай ведмакаванд / Getty Images
В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.
Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.
Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50. Менее дорогие зарядные устройства для электромобилей уровня 2 не имеют настенной станции, поэтому они подключаются непосредственно к розетке. Это действие создает большую нагрузку на розетку изо дня в день. Зарядные устройства со стационарными настенными станциями с меньшей вероятностью добавят напряжения в розетку — они больше похожи на постоянно подключенные сушильные шнуры.
Для розеток на 240 В любого типа лучше использовать металлическую коробку, особенно для шнуров, которые часто снимаются и заменяются.
Наконечники для размещения электрических розеток
Установка электрической розетки в нужном месте кажется простой задачей, но это не так. Необходимо помнить о многих вещах, таких как тип корпуса розетки, высота, существующая проводка и т. д. Ниже вы найдете несколько советов, которые помогут вам правильно разместить электрическую розетку.
Электрические розетки в стенах
Собираетесь купить встроенные коробки для электрических розеток? Затем обратите внимание на тип крепления. У нас есть встроенные коробки для сплошных и полых стен. Кроме того, есть специальные встроенные ящики для плит.
Слева: встроенная коробка для полой стены – Справа: встроенная коробка для сплошной стены.
Кроме того, следует учитывать высоту. Встроенные электрические розетки обычно располагают на расстоянии ± 25 см от чистового пола (от цоколя).
Если вы планируете самостоятельно резать трубы для электрических розеток, не забудьте о конструкции пола. Например, при 10 см утепления пола и 7 см стяжки поверх бетонной плиты вам потребуется установить заглубленные коробки на высоте 42 см (или 10 см + 7 см + 25 см).
Электрические розетки в полу
Иногда бывает полезно разместить электрическую розетку в полу, например, под столом или кабинками. Для этого разработаны специальные встроенные ящики. Их также можно найти в нашем интернет-магазине. Пошаговую инструкцию по установке такой напольной электророзетки вы можете посмотреть на видео ниже.
Наружные электрические розетки
Электрическая розетка в саду всегда пригодится. К розетке можно подключать различные устройства, такие как радиоприемник, садовая лампа, рождественские украшения и т. д. Для наружного использования доступны специальные водонепроницаемые электрические розетки. Это означает, что розетка защищена от дождя и других непогод. Раньше они были доступны только в сером цвете; в настоящее время они также доступны в белом и черном цветах. У вас также есть выбор между встроенными и накладными розетками.
Безопасные расстояния в ванной комнате
Если вы хотите, чтобы в ванной было электричество и свет, необходимо установить несколько виртуальных зон безопасности. Это касается и электрических розеток. Электрическая розетка рядом с ванной очень опасна.
Бельгийские общие правила электроустановок (AREI) требуют минимального расстояния 60 см между электрическими розетками и ванной, душем и раковиной. Кроме того, эта цепь должна быть защищена дифференциальным автоматическим выключателем на 30 мА.
Количество электрических розеток
Убедитесь в наличии достаточного количества электрических розеток (особенно в случае новостройки). Дополнительная стоимость розетки будет незначительной по сравнению с разочарованием, которое вы почувствуете позже, если обнаружите, что у вас слишком мало. Поэтому постарайтесь заранее оценить количество и тип электрических устройств, которые вы будете использовать в комнате. Несколько советов:
На кухне:
- Мобильные устройства, такие как кофеварка, чайник, блендер, радиоприемник, зарядное устройство для телефона и т. д.
- Стационарные бытовые приборы, такие как посудомоечная машина, микроволновая печь, холодильник и т. д.
В гостиной:
- Телевизор
- Проигрыватель DVD или Blu-ray
- Стереооборудование
- Игровая приставка
- Цифровая телевизионная приставка
- Настольные лампы/торшеры
В спальне:
- Настольные лампы на тумбочке
- Электрически регулируемое основание кровати
- Место для зарядки смартфона/планшета с обеих сторон
В офисе:
- Компьютер/ноутбук
- Дисплей дисплея
- Принтер
- Внешний жесткий диск с отдельным блоком питания
- Настольные лампы
- Динамики с отдельным блоком питания
Кроме того, имейте в виду, что могут быть другие приложения, требующие электрической розетки, например, электрическая розетка рядом с обеденным столом для набора для гурманов или фондю, или легкодоступные электрические розетки для пылесоса и т. д.
Электрические розетки: лучше иметь слишком много, чем слишком мало.
Горизонтальная или вертикальная
Двойные (или тройные) электрические розетки могут быть установлены горизонтально или вертикально. Это личный выбор. Примите во внимание тот факт, что некоторые вилки могут блокировать расположенные внизу розетки, если они установлены вертикально.
Также не забудьте: для горизонтальных электрических розеток оставьте перегородки прикрепленными. Для вертикальной установки их необходимо удалить.
8 выходов на контур
Каждый контур ограничен 8 выходами. Двойная электрическая розетка считается одной розеткой. Крупные потребители электроэнергии, например электрическую плиту, лучше размещать на своей, отдельной цепи.
Проводка
Для подключения стандартной электрической розетки используйте кабель 3G 2,5 мм² . Имейте в виду, однако, что для некоторых приборов, таких как индукционная плита, требуется кабель другого типа.
