Регуляторы напряжения







23-08-2022


Типы регуляторов напряжения

Термин регулятор напряжения имеет достаточно широкое трактование.

Свободная энциклопедия «Википедия» определяет регулятор напряжения как электронное устройство дающее возможность менять значение напряжения на выходе.

Более точное определение приводим ниже.

К основным типам регуляторов напряжения относятся:

  • регулятор напряжения переменного тока;
  • регулятор напряжения постоянного тока;
  • делитель напряжения.

Сетевой стабилизатор напряжения, как один из видов регуляторов напряжения

Самым распространенным видом регулятора напряжения является стабилизатор напряжения. Обычно именно сетевой стабилизатор является предметом поискового запроса «регулятор напряжения».

Свободная энциклопедия «Википедия» даёт следующее определение стабилизатора напряжения.

Таким образом стабилизатор напряжения является частным случаем более общего понятия «регулятор напряжения».

Принято различать следующие типы стабилизаторов напряжения:

  • релейный стабилизатор;
  • симисторный стабилизатор;
  • сервоприводный (электромеханический) стабилизатор;
  • феррорезонансный стабилизатор.

Компания БАСТИОН является одним из лидеров в производстве стабилизаторов напряжения в России. Компания производит большой ассортимент стабилизаторов напряжения для инженерных систем и бытового использования. Подробнее о стабилизаторах компании БАСТИОН смотрите в разделе Стабилизаторы напряжения.

На следующем видео представлены стабилизаторы напряжения серии TEPLOCOM и SKAT.


ЛАТР — лабораторный регулятор напряжения

ЛАТР — лабораторный автотрансформатор, используется для ручного регулирования напряжения. Автотрансформаторы — это специальные трансформаторы, в которых обмотки катушек подключены напрямую, в этом случае используется эффекты магнитной и электрической индукции. Такие приборы имеют более высокий уровень коэффициента полезного действия.

Кроме использования для лабораторных целей, ранее такие устройства использовались для ручного регулирования значения напряжения в быту. В советское время массово выпускались РНО (регуляторы напряжения однофазные), эти простые и дешёвые устройства позволяли вручную регулировать напряжение для питания телевизора. Такие устройства часто использовались в качестве повышающего «стабилизатора» в домах, где напряжение в сети было пониженным.

Цифровой регулятор напряжения для систем управления

В системах автоматизации на промышленных объектах используется ещё один тип регулятора напряжения. Это цифровой регулятор напряжения для изменения скоростей вращения электромоторов путём регулирования значения подаваемого напряжения. Такое устройство используется, как правило, в сложном инженерном оборудовании. Примером может служить устройство для регулирования скорости вращения вентиляторов системы вентилирования в условиях воздействия внешних факторов. В этом случае на скорость вращения будет влиять несколько факторов, в том числе скорость ветра, перепад давления, температура воздуха в помещении и вне помещения. Задача регулирования скорости потока становится многокомпонентной, здесь и используются цифровые регуляторы напряжения.

Фазовый регулятор напряжения

Фазовые регуляторы напряжения предназначены для регулирования уровня напряжения, подаваемого на электрический прибор с помощью механического или электронного управления. Фазовые регуляторы напряжения достаточно широко используются в быту, примером такого использования могут быть светильники с плавным регулированием яркости свечения лампочек. В основе принципа работы таких устройств лежит принцип задержки запускающего импульса с помощью управляемого ждущего мультивибратора. Применяются и схемы с применением цифровых устройств, которые позволяют выполнять задержку импульсов. Возможно использование инверторных схем, в этом случае входное сетевое напряжение на первом этапе преобразовывается в постоянный ток, а на втором этапе моделируется синусоидальное напряжение нужного значения.

Делитель напряжения

Делитель напряжения — это один из видов регуляторов напряжения, позволяюющий разделить входное напряжение на несколько значений. При этом сумма напряжений на выходе устройства равна значению напряжения на входе прибора. Как правтло делители напряжения используются для подведения к различным элементах электрической схемы необходимого напряжения от одного источника питания. На основе использования регуляторов напряжения производятся такие приборы как: электрические фильтры, усилители входного напряжения и параметрические стабилизаторы напряжения.


Читайте также по теме

  • Молниезащита здания и электросети
  • Чистый синус или модифицированный меандр
  • Перенапряжение в сети и защита от перенапряжения
  • В питании главное — стабильность
  • Стабилизатор напряжения для кондиционера и сплит-системы
  • Выбираем стабилизатор напряжения для холодильника
  • Какой стабилизатор для котла отопления выбрать?
  • TEPLOCOM Space Technology – космические технологии в ваших руках!
  • Реле или симисторы в электрических котлах отопления на основе ТЭНов
  • Стабилизатор напряжения TEPLOCOM для газовых котлов
  • Принципиальные схемы стабилизаторов напряжения
  • Выбираем стабилизатор напряжения для всего дома
  • Гальваническая развязка, принципы и задачи
  • 12 причин появления скачков в сети

Электронный регулятор напряжения 220 в категории «Техника и электроника»

Мощный электронный регулятор напряжения,мощности AC 220V Диммер 4000W

Доставка по Украине

275 грн

Купить

GerBest — Интернет магазин

Регулятор напряжения переменного тока Диммер 220В 4000Вт

На складе в г. Умань

Доставка по Украине

138 грн

Купить

Интернет-магазин «FreeBuy.in.ua»

Мощный электронный регулятор напряжения,мощности AC 220V Диммер 4000W в корпусе

Заканчивается

Доставка по Украине

349 грн

Купить

GerBest — Интернет магазин

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности st

Доставка по Украине

757.90 грн

583.58 грн

Купить

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности all

Доставка по Украине

1 179.99 грн

590 грн

Купить

All-Goods

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности ps

Доставка по Украине

1 166 грн

583 грн

Купить

Интернет магазин Pricess

Регулятор напряжения переменного тока Диммер 220В 4000Вт

На складе в г. Умань

Доставка по Украине

208 грн

Купить

Интернет-магазин «FreeBuy. in.ua»

Электронный регулятор напряжения, скорости 2 кВт

Доставка по Украине

85 грн

Купить

Вело-Мото

Регулятор напряжения Диммер 220В 4000Вт в перфорированном корпусе

На складе в г. Кропивницкий

Доставка по Украине

по 200 грн

от 2 продавцов

200 грн

Купить

Sxemki.com

Регулятор напряжения BOSCH 0 272 220 867

Доставка по Украине

886.80 грн

Купить

ООО «INTER CARS UKRAINE»

Регулятор напряжения BOSCH 0 272 220 736

Доставка по Украине

757.20 грн

Купить

ООО «INTER CARS UKRAINE»

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности

На складе в г. Ровно

Доставка по Украине

465 грн

Купить

Магазин «Freedelivery»

Регулятор напряжения 6кВт

Доставка по Украине

по 395 грн

от 2 продавцов

395 грн

Купить

AlcoRetail

Регулятор напряжения электронный ВАЗ 2101-2107 с диагностикой 592. 3702 Астро

На складе

Доставка по Украине

80 грн

Купить

LADA Центр

Регулятор напряжения, диммер 220В 4000Вт в корпусе с активным охлаждением

Доставка по Украине

по 280 грн

от 2 продавцов

280 грн

Купить

Интернет-магазин электроники Кропивницкого

Смотрите также

Регулятор напряжения (Диммер) 220В 4кВт 4000W (4 конт.)

На складе в г. Львов

Доставка по Украине

200 грн

Купить

Інтернет-магазин PULTSHOP

Регулятор напряжения 2101-2107, 2121, Москвич 412 электронный Энергомаш (121)

Доставка из г. Киев

193.61 грн

Купить

Оптовый магазин-склад автозапчастей «Олимп Авто»

Регулятор напряжения переменного тока Диммер AC 50-220V 40A 3800w

На складе в г. Киев

Доставка по Украине

264 грн

Купить

Landis

Регулятор напряжения переменного тока Диммер AC 50-220V 20A 2000w

На складе в г. Киев

Доставка по Украине

107 грн

Купить

Landis

Регулятор напряжения 220В, 10000Вт

На складе в г. Николаев

Доставка по Украине

1 392 грн

Купить

Интернет-магазин Co-Di

Регулятор напряжения переменного тока 220В, 100вт

На складе в г. Николаев

Доставка по Украине

182 грн

Купить

Интернет-магазин Co-Di

Регулятор напряжения переменного тока 220В, 500Вт

На складе в г. Николаев

Доставка по Украине

535 грн

Купить

Интернет-магазин Co-Di

Регулятор напряжения 220В, 2кВт

На складе в г. Николаев

Доставка по Украине

268 грн

Купить

Интернет-магазин Co-Di

Регулятор напряжения переменного тока Диммер 220В 2000Вт

На складе

Доставка по Украине

74 грн

Купить

Интернет-магазин «FreeBuy. in.ua»

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности

На складе

Доставка по Украине

465 — 798 грн

от 9 продавцов

664 грн

465 грн

Купить

Sat-ELLITE.Net ➤ ИНТЕРНЕТ-СУПЕРМАРКЕТ

Регулятор напряжения AC 220В 5000Вт термостат диммер мощности Без бренда

Доставка по Украине

516 грн

Купить

«Ценовал»

Регулятор мощности,напряжения, Диммер 50-220V 2000W

Доставка по Украине

65 грн

Купить

GerBest — Интернет магазин

Регулятор напряжения 6кВт

Доставка по Украине

355 грн

Купить

BrewTime

Регулятор напруги (димер 220В 4000Вт) з активним охолодженням

Доставка из г. Острог

по 360 грн

от 2 продавцов

360 грн

Купить

Poilka

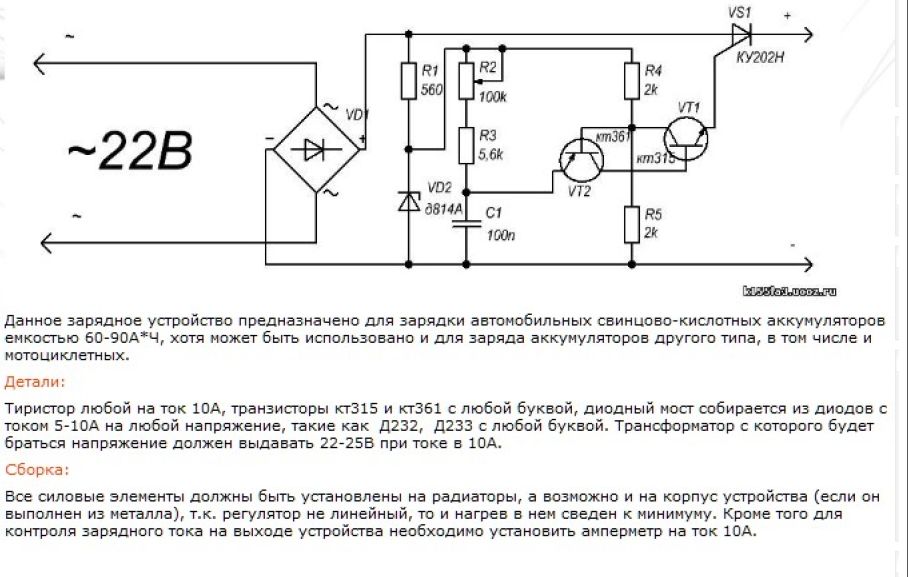

Рассмотрены простые схемы регуляторов напряжения и тока

В этой статье мы анализируем некоторые важные схемы регуляторов напряжения с использованием дискретных компонентов, таких как транзисторы, стабилитроны, резисторы и т. д. Эти регуляторы очень гибки благодаря своим конструктивным характеристикам и могут быть настроены для создания любых уровень постоянного напряжения и постоянного тока, по желанию.

Содержание

Что такое регулятор

Основная функция схемы регулятора постоянного тока заключается в создании напряжения и тока, которые являются фиксированными и постоянными на определенных заданных уровнях. Таким образом, регулятор используется в источнике питания для поддержания выходного напряжения или тока в определенных фиксированных пределах.


Также рекомендуется для вас: Схемы регулятора напряжения с использованием транзистора и стабилитрона выходное напряжение или ток не зависят от нагрузки. Эти источники должны были бы быть в состоянии производить бесконечное количество энергии, и они, очевидно, просто существовали бы только в теории.

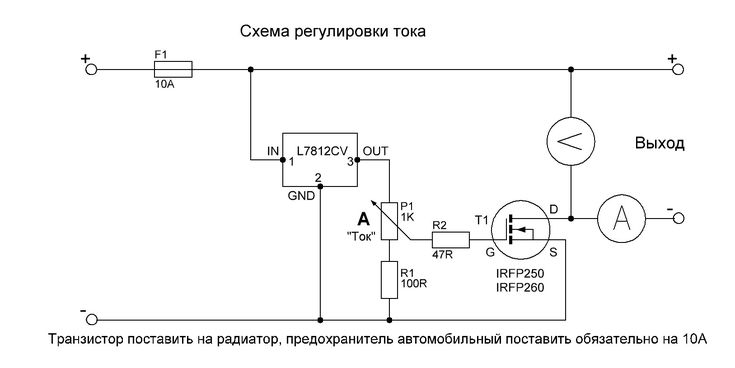

Когда требуется действительно чистый источник постоянного тока, часто становятся полезными линейные стабилизаторы, поскольку они производят меньший шум, пульсации и лучшее управление. Эти стабилизаторы, как правило, представляют собой устройства с тремя клеммами (вход, общая земля и выход), поэтому требуется лишь несколько внешних компонентов (для популярных микросхем регуляторов серий 7800 и 7900 требуется всего пара конденсаторов емкостью от 0,01 мкФ до 1 мкФ, и только при определенных условиях.)

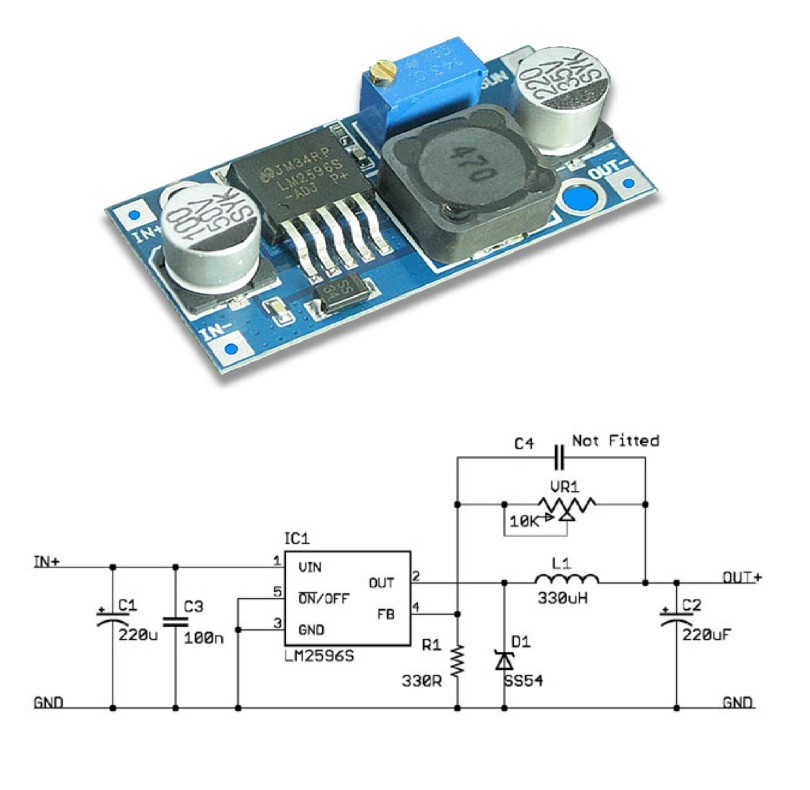

Эти регуляторы могут буквально демонстрировать регулирование намного ниже 1%, а также обеспечивать значительное ограничение тока и встроенную функцию предотвращения отказов. Существуют также импульсные стабилизаторы и микросхемы преобразователей напряжения, которым действительно требуется очень мало внешних конденсаторов и ничего больше. Эти недорогие регуляторы и преобразователи делают возможным и простым обеспечение дискретных цепей напряжениями, которые не могут быть поданы через основной источник питания системы. Такие конфигурации часто позволяют избежать ограничений по питанию, предоставляя большую свободу проектирования.

Простейший регулятор

В простейшем регуляторе используется устройство с двумя выводами, такое как стабилитрон, с характеристикой поддержания постоянного напряжения на нем. На рисунке 1 ниже показана базовая схема.

Зенеровские диоды могут быть соединены последовательно в любой конфигурации для получения еще более высоких напряжений. Должен быть встроен токоограничивающий (балластный) резистор, поскольку эти устройства будут пытаться поддерживать постоянное напряжение на клеммах, вытягивая любой ток, доступный от источника питания.

Эффективность важна.

Полное сопротивление регулирующего устройства может быть очень низким, и оно может быстро потреблять катастрофические количества тока при отсутствии ограничительного резистора и выйти из строя.

Поэтому для стабилитрона необходим ограничительный резистор. Поскольку регулирующий компонент шунтирован поперек нагрузки, этот тип схемы стабилитрона (рис. 1) часто называют стабилизатором шунтирующего типа.

Этот метод очень хорошо работает для приложений с низким энергопотреблением, когда требуется ток всего в несколько миллиампер, а регулирования (% изменения напряжения или тока при различных нагрузках) достаточно всего на несколько процентов.

Поскольку весь ток, протекающий через ограничительный резистор, представляет собой сумму тока нагрузки и тока регулятора, необходимого для поддержания напряжения, эффективность часто бывает низкой, особенно при малых нагрузках.

Большой ток может проходить через регулятор при отключении или изменении нагрузки. Хотя это не проблема для крошечных схем, таких как схема генератора , которая потребляет всего несколько миллиампер, это может быть проблемой в схеме, такой как крошечное цифровое устройство, для которого может потребоваться около 1 ампера при 5 вольтах.

В некоторых случаях (светодиодные индикаторы, выключатели) система может потреблять менее 50 миллиампер в режиме ожидания и 1 ампер в активном режиме. В таких случаях стабилизатор на стабилитроне будет крайне неэффективен, так как ему придется пропускать примерно 1 А через стабилитрон, пока система простаивает и, следовательно, не потребляет свой рабочий ток.

В таком сценарии, если входное напряжение составляло 12 вольт, эффективность стабилизатора 12 В на 5 В могла бы быть крайне низкой из-за наличия постоянной нагрузки более 1 ампера на источнике 12 вольт, даже если нагрузка на 5 сторона питания вольта была маленькой.

Это эквивалентно 12 Вт или даже больше выделению тепла, что является крайне неэффективным условием.

Простым решением является использование активного регулятора, который может не потреблять столько тока для работы.

Следует, однако, отметить, что всегда будет некоторая потеря напряжения на регуляторе. Поскольку схема регулятора представляет собой усилитель, для ее работы требуется некоторое напряжение.

Напряжение база-эмиттер проходного транзистора составляет от 0,6 до 0,7 вольт, и в резисторах смещения будут некоторые потери напряжения. Входное напряжение должно быть постоянно как минимум на 2–5 вольт выше максимального ожидаемого выходного напряжения; он никогда не должен опускаться ниже этого уровня, иначе это повлияет на управление выходом.

Это минимальное напряжение должно всегда поддерживаться при минимальном входном линейном напряжении при полной нагрузке. Ниже этого порога мгновенные изменения из-за пульсаций входного питания, переходных процессов нагрузки и т. д. приведут к потере регулирования («пропаданию»).

Регулятор с использованием транзисторного эмиттерного повторителя

На рис. 2 ниже транзистор эмиттерного повторителя используется для минимизации тока, используемого устройством регулятора. На стабилитрон поступает 10 или 20 мА. Это напряжение подается на базу транзистора, который называется «проходным» транзистором, поскольку он предназначен для прохождения тока нагрузки.

Это может быть мощный транзистор, рассчитанный на многоамперный ток.

Ток нагрузки состоит из тока коллектора, составляющего основную часть тока, и тока базы. Ток базы равен току коллектора, деленному на коэффициент усиления транзистора по постоянному току (или бета, которая обычно равна 50).

Предполагая, что транзистор имеет усиление по току β, равное 50, и ток нагрузки 1 ампер, ток коллектора можно рассчитать, как указано ниже

Ток коллектора = β/(β+1) = 1 ампер или 50/51 ампер.

Базовый ток можно рассчитать по следующей формуле:

Базовый ток = 1/(β +1) или 1/51 ампер.

Это несколько меньше 20 миллиампер. На рис. 2 выше показана базовая конструкция регулятора.

Использование транзистора Дарлингтона с проходным транзистором

На рис. 3 ниже показано, как можно использовать вспомогательный транзистор в качестве промежуточного каскада, если проходной транзистор является устройством с очень высоким током и низким значением hFE.

Промежуточный транзистор сконфигурирован как пара Дарлингтона с проходным транзистором, что значительно увеличивает коэффициент усиления по току, а также повышает его способность передавать ток.

Следует отметить, что при отсутствии нагрузки единственным током, потребляемым схемой, является ток только стабилитрона.

Создание регулируемого регулятора

Также можно присоединить переменный резистор или потенциометр к стабилитрону, и если вы подсоедините движок потенциометра к базе транзистора, вы можете получить переменное выходное напряжение, как показано на рис. Рис. 4 ниже.

Проблема с этой схемой в том, что она не лучше (на самом деле, несколько хуже), чем стабилитрон в качестве регулятора. Не существует системы, гарантирующей, что выходное напряжение на нагрузке остается постоянным.

Кроме того, падение напряжения между базой и эмиттером проходного транзистора приводит к небольшому снижению выходного напряжения (обычно от 0,6 до 0,7 В на транзистор). Если потенциометр используется для изменения выходного напряжения, вы можете обнаружить дополнительные потери из-за сопротивления потенциометра.

Это сопротивление приводит к снижению регулирования. Регулятор не может узнать, упало ли выходное напряжение. Что действительно необходимо, так это средство для измерения выходного напряжения, сравнения его с заданным эталоном и автоматического изменения выходного напряжения на соответствующее значение.

Это требует использования механизма обратной связи для регулирования выходного напряжения. С еще несколькими элементами мы покажем вам действительно простой способ добиться этого.

Регулятор с обратной связью для повышения точности выходного сигнала

На рис. 5 ниже показан очень простой регулятор с обратной связью, в котором выходное напряжение имеет некоторый контроль над своим точным уровнем. R1 и R2 образуют делитель напряжения, который измеряет выходное напряжение и посылает его на базу транзистора Q1.

Падение напряжения на стабилитроне D1 удерживает на эмиттере транзистора Q1 заданное и регулируемое напряжение. Ток смещения от R3 и ток эмиттера от Q1 вызывают этот провал.

Это падение создается током смещения R3 и током эмиттера Q1.

Если выходное напряжение падает, транзистор Q1 отключается, позволяя меньшему току течь через резистор смещения R4. Напряжение на коллекторе увеличится, увеличивая напряжение на базе проходного транзистора Q2 и, следовательно, на эмиттере Q2, который, как правило, является выходным выводом регулятора питания.

Это увеличение напряжения будет отправлено на базу Q1, компенсируя первоначальный провал. Общее воздействие приведет к повышению стабильности выходного напряжения.

100% Совершенство невозможно

Эта настройка, однако, не идеальна. Схема регулятора представляет собой усилитель с обратной связью с ограниченным коэффициентом усиления. Поскольку усиление по напряжению в основном обеспечивается Q1, схема может иметь чистое усиление по напряжению без обратной связи, которое может составлять около 20-100, в зависимости от усиления Q1, нагрузки источника питания, импеданса стабилитрона и других параметров. Усиление контура можно определить как произведение общего усиления на коэффициент обратной связи.

В этой ситуации коэффициентом обратной связи является отношение R2 /(R1 + R2). При прочих равных, чем больше коэффициент усиления контура, тем лучше регулирование. На самом деле эта схема будет предлагать улучшение регулирования в 10 или более раз по сравнению с более ранними схемами. Однако эта схема имеет определенные ограничения, некоторые из которых следующие:

  • В Q1 выходное напряжение не может быть ниже, чем напряжение стабилитрона + потери база-эмиттер.
  • Нет ограничения тока или защиты от короткого замыкания. Поскольку на резисторе R4 всегда будет потеря напряжения, максимальное регулируемое выходное напряжение ограничено.
  • Поскольку коэффициент обратной связи R2 /(R1 + R2) уменьшается с увеличением выходного напряжения, регулирование постепенно ухудшается.
  • Поскольку часть токов смещения (через R3 и R4) возникает с нерегулируемой стороны, на выход будут влиять колебания входного напряжения, что ухудшит регулирование.

Эти проблемы могут быть решены путем настройки схемы и установки нескольких дополнительных компонентов. Первую проблему можно решить с помощью низковольтного стабилитрона, хотя самые надежные стабилитроны рассчитаны примерно на 5–8 вольт.

Можно использовать вторичную плавающую цепь источника питания для подачи напряжения ниже (отрицательного) заземления и переключения R2 на отрицательное напряжение, а не на землю.

Подключите сопротивление к входу, и падение напряжения на нем может работать как функция тока нагрузки, которая может влиять на выход регулятора. Дополнительный коэффициент усиления без обратной связи можно получить, используя дополнительные транзисторы или операционный усилитель.

Ограничение тока

На рис. 6 ниже показан один из способов включения ограничения тока. Резистор R4 соединен последовательно с PNP-транзистором Q1, который служит источником тока.

Этот резистор необходим для ограничения тока, подаваемого на D1. На базе транзистора Q1 диоды D2 и D3 генерируют очень постоянное напряжение, которое на 1,4 В ниже входного напряжения регулятора.

Q1 проводит ток до тех пор, пока падение напряжения, вызванное током коллектора проходного транзистора, составляет менее 0,7 В на выборочном резисторе R5. По мере нарастания тока нагрузки падение на резисторе R5 возрастает до такой степени, что оно начинает отключать транзистор Q1.

Резистор R4 теперь может вызывать падение базового напряжения проходного транзистора Q2, вызывая уменьшение выходного напряжения регулятора. Поскольку этот ток также смещает эталонный стабилитрон D1, опорное напряжение падает, снижая выходное напряжение. Таким образом, ток, отбираемый от регулятора, может быть ограничен таким образом.

Падение на 0,7 В на резисторе R5 инициирует ограничение тока, поэтому сопротивление резистора R5 должно быть равно 0,7/(Предел тока) или около 0,7 Ом для 1 ампера, 0,35 Ом для 2 ампер и т. д.

Использование операционного усилителя

На рис. 7 ниже показано, как можно использовать операционный усилитель для улучшения управления. Обратите внимание, что прирост теперь резко увеличится. Тем не менее, в определенных обстоятельствах почти наверняка потребуется частотная коррекция, так как фазовый сдвиг контура может вызывать колебания на некоторых или всех стадиях нагрузки.

Хотя напряжение смещения для операционного усилителя может подаваться напрямую от стабилизатора, обычно желателен дополнительный вспомогательный источник малой мощности.

Для операционного усилителя может потребоваться отрицательный источник, особенно в том случае, если регулятор предназначен для регулировки или понижения выходного напряжения до нуля вольт, как в лабораторном источнике питания.

На этом мы завершаем нашу статью о простых схемах стабилизаторов напряжения. Если у вас есть какие-либо вопросы или изменения, связанные с вышеуказанными концепциями, пожалуйста, не стесняйтесь комментировать ниже для быстрого ответа.

Простая схема переключаемого регулятора напряжения

Ссылаясь на рисунок выше, можно построить трехступенчатый источник питания, управляемый напряжением, путем последовательного соединения трех стабилитронов с переключателем и несколькими другими легкодоступными компонентами.

Источник питания может быть 12 В или 15 В постоянного тока.

Когда переключатель S1 установлен в режим 6 В, 6 В постоянного тока от источника питания, проходящего через резистор R1, смещает входной транзистор T1. Те же 6В воспроизводятся на выходе схемы.

Поскольку T1 сконфигурирован как эмиттерный повторитель, прямое напряжение выводов база/эмиттер транзистора, равное 0,6 В, будет вычтено из 6 В, а окончательный выходной сигнал будет равен 6 — 0,6 = 5,4 В.

Выходной сигнал увеличивается на 3 вольта, когда в цепь вводится 3-вольтовый стабилитрон (D2), когда переключатель S1 перемещается в положение 9 вольт. При включении второго 3-вольтового стабилитрона транзистор будет смещен на 12 вольт, когда переключатель будет переведен в положение 12 вольт. Выход схемы фильтруется конденсатором C1.

Схема сильноточного регулируемого регулятора напряжения, 0–30 В 20 А

автор: Apicet Garaipoom Это может быть лучшим выбором для вас.

Он может обеспечить выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко применять от 0 до 30 В. Это хорошее качество, отличная производительность и долговечность с печатной платой.

Для использования в электронных телекоммуникациях, высокомощных радиопередатчиках и т. д.

В этом проекте используется несколько компонентов. Из-за использования четверки стабилизатора напряжения LM338—5A и IC-741-популярного операционного усилителя-в линейном режиме питания.

Попробуйте построить, вам понравится!

Как это работает

Сильноточный с параллельным LM338

Внешнее управление LM338 с использованием uA741

Как сделать сильноточный регулируемый регулятор напряжения0006 Как это работает

LM338K, который мы используем, представляет собой схему регулятора напряжения постоянного тока плавающего типа. Простой стиль применения этой ИС Как показано на рисунке 1

Рисунок 1, схема , в нормальных условиях напряжение между выводом Adj и выводом равно 1,25 В, стабильное, так что проход R1, R2 также будет иметь постоянное значение.

Выходное напряжение должно быть равно напряжению на выводе Adj + 1,25 В или Рассчитывается следующим образом

Vo = 1,25 (R1 + R2) / R1

Вам также может понравиться:

  • Цепь понижающего преобразователя USB 5 В в 1,5 В
  • Схема регулируемого источника питания 9 В
  • 0-3 A схема регулируемого источника питания

Сильноточный с параллельным LM338

В обычном IC-LM338 Может подавать до 5 ампер, но для тока нагрузки максимум 20 ампер, мы выведем его в параллель.

На что следует обратить внимание, когда мы соединяем много микросхем параллельно, так это на средний ток, протекающий по цепи. Каждый поровну.

Самый простой способ — подключить резистор к выходному контакту микросхемы, как показано на рис. 2 .

Номинал резисторов Rs, применяемых к нему, будет намного меньше, чем R1.

Исходя из схемы, мы можем установить.

IoRs = 1,25 – Vo(R1/(R1+R2))

И от работы цепей множество вниз, будет.

IiRs = 1,25 – Vo (R1 /(R1+R2))

Из этих двух одинаковых уравнений следует, что Io = Ii.

Или просто ток через микросхему LM338 одинаков.

Соединительный LM338 в параллельной форме

На практике мы не используем схемы для его использования. Поскольку напряжение на падении Rs будет изменяться в зависимости от тока, протекающего через нагрузку, и опорного напряжения IC. К тому же непохожие друг на друга.

Внешний LM338 управляет с помощью uA741

Следовательно, нам нужно управлять внешними цепями. Для управления напряжением на контакте adj, как показано на рис. Рисунок 3.

Из схемы видно, что на отрицательном выводе IC должно быть половина выходного напряжения. А на положительном контакте иметь равное опорному напряжению.

Это вызвано постоянным током, протекающим через транзистор к Rs и P1.

От свойств схемы операционного усилителя до регулируемого уровня выходного напряжения, т.е. До тех пор, пока не будет одинакового напряжения на контактном входе.

Таким образом, напряжение на базе выводов транзистора Q1 равно напряжению на отрицательном выводе микросхемы IC.

Напряжение для изменения сопротивления транзистора, вызывающего изменение напряжения в контрольной точке.

Сопротивление транзистора обратно пропорционально выходному напряжению, чтобы компенсировать потерю напряжения Rs. Из-за неравномерного протекания этих токов нагрузки.

Регулятор постоянного тока высокой мощности 4-20 вольт 20 ампер от LM338

  • Из всех вышеприведенных принципов у нас есть приложения для схем, как показано на Рисунок 4 , если вы хотите добавить IC-LM338, чтобы они могли работать с более высоким током.
  • Для трансформатора, который может питать не менее 30 ампер, напряжение вторичной обмотки должно быть не менее 18 вольт.

Для оптимизации схем для конденсатора С2 лучше использовать 20000мкФ.

Читать: Как использовать LM317 Спецификация и схема расположения выводов0200 D2: 1N4148, 75 В, 150 мА Диоды
R1: Резистор 150 Ом, 0,5 Вт
R2: Резистор 100 Ом, 0,5 Вт
R3, R4: Резисторы 4,7 кОм Конденсатор
C2,C5: 4700 мкФ 50 В, электролитические конденсаторы
C3: 0,1 мкФ 63 В, полиэфирный конденсатор
C4: 10 мкФ 25 В, тантал
C6: 47 мкФ 35 В, электролитические конденсаторы

2 9020 PCB регулятора высокой мощности

2

0 вольт-20-ампер

Сборка 20A Сильноточный регулируемый блок питания

  • Все устройства в цепях.
