Регулировка фонаря с датчиком движения: Как правильно настроить датчик движения

Руководство по эксплуатации светодиодного прожектора с датчиком движения SOLLA 5000LM

SOLLA 5000LM Светодиодный фонарь безопасности с датчиком движения

Перед установкой, обслуживанием или плановым обслуживанием ознакомьтесь со следующими общими мерами предосторожности.

ИНСТРУКЦИЯ БЕЗОПАСНОСТИ

1. НЕ устанавливайте светильник рядом с кондиционером или легковоспламеняющимися материалами.
2. НЕ устанавливайте его в местах с ограниченной вентиляцией, высоким уровнем вибрации или высокой температурой окружающей среды.
3. НЕ смотрите прямо на включенный источник света, так как это может привести к непоправимому повреждению глаз.
4. Опасность удушения! Храните мелкие детали и упаковочные материалы в недоступном для детей месте.
5. Непрофессионалам запрещается разбирать, ремонтировать или модифицировать этот продукт.

ХАРАКТЕРИСТИКИ

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

• Держите приспособление на одном уровне с землей.
• Оставьте не менее 10 см свободного пространства от верхней части или потолка и боковых стен.
• Установите светильник на ровную поверхность и в относительно устойчивое место.
• Оптимальная высота установки: 2.5 м (8.25 фута)
• Светильник рекомендуется устанавливать под навесами или навесами.

МОНТАЖ

Процесс установки

1. Установите железную пластину (A) на распределительную коробку в правильном направлении и закрепите ее винтами (B).
2. Снимите крышку проводки (G) с фонаря.
3. Подключение светильника
ВНИМАНИЕ: Убедитесь, что полярность правильная, как показано ниже.

• Концы основного кабеля должны оставлять достаточную длину, чтобы можно было легко выполнять соединения.
• Подсоедините сетевой кабель к соединительному блоку.
• Вставьте синий провод от оригинального источника питания в клемму с маркировкой «N».
• Вставьте коричневый провод от оригинального источника питания в клемму с маркировкой «L».
• Вставьте зелено-желтый провод заземления от оригинального источника питания в клемму с маркировкой «〨».

4. Снимите силиконовую заглушку между крышкой проводки (G), затем установите крышку проводки (G) на распределительную коробку и затяните ее винтом (C). Затем закройте отверстие силиконовой заглушкой.
5. Установите осветительную арматуру (F) на крышку проводки в сборе, затяните ее винтом (D) и закройте силиконовой заглушкой (E).

РАБОТА

1. Lamp Регулировка головок

• Левый и правый л.amps можно отрегулировать на 180 градусов вверх или вниз. Средний лamp можно отрегулировать на 90 градусов вверх или вниз.
• Левый и правый л.amps можно отрегулировать на 90 градусов назад или вперед.
• Треугольный кронштейн можно отрегулировать на 45 градусов влево или вправо.

2. Настройка датчика движения

• Датчик можно отрегулировать на 90 градусов влево или вправо.

3. Диапазон обнаружения

Диапазон обнаружения: около 72 футов/21 м * 180 градусов (макс.)
4. Состояние разогрева

• Состояние прогрева
  Светильник перейдет в состояние прогрева на 20 секунд, когда на него подается напряжение переменного тока 100`240 В в первый раз: три регулируемые световые головки выключаются, 12 функциональных индикаторов загораются постепенно в течение 20 секунд; Через 20 секунд загорятся три лампы, и светильник готов к настройке.
• Индикатор функции
  Когда свет в режиме ожидания обнаруживает движение, четырехфункциональные индикаторы, показывающие текущий уровень, будут гореть в течение 5 секунд.

5. Пользовательские настройки

Нажмите кнопки настройки, чтобы настроить светильник:
РАСП: Датчик обнаружит движение в пределах 72 футов/40 футов/20 футов
РЕЖИМ:

• Инфракрасный режим обнаружения человеческого тела: светильник сработает, когда датчик обнаружит человеческое тело.
• Режим от рассвета до заката: светильник выключится днем ​​и автоматически включится ночью, загорится на 10 часов.
• Тестовый режим: Светильник загорится на 5 секунд.
  Светильник загорится на 10 минут/5 минут/1 минуту при обнаружении движения.

РАЗМЕР: Светильник диммируется. (5000 лм/4000 лм/3000 лм)

6. Датчик движения

Документы / Ресурсы

8 февраля 20229 февраля 2022Опубликовано вСОЛЛАТеги: 5000LM, 5000LM Светодиодный индикатор безопасности с датчиком движения, Светодиодный индикатор безопасности с датчиком движения, СОЛЛА

преимущества, выбор и принцип работы. Область применения, настройка параметров

Содержание

1. Назначение датчика движения
2. Сфера применения
3. Принцип работы
4. Виды ламп с детектором движения
5. Лампа с инфракрасным детектором
6. Ультразвуковые и микроволновые варианты
7. Плюсы и минусы
8. Особенности конструкции лампы
9. Преимущества и минусы ламп с детекторами движения
10. Особенности установки ламп
11. Монтаж осветительного прибора с датчиком движения
12. Подключение лампы с выносным датчиком
13. Рекомендации специалистов по поводу установки
14. Как выбрать
15. Топ лучших производителей ламп с датчиками

Назначение датчика движения

На сенсорный элемент возложена функция определения факта движения любого объекта в зоне досягаемости и управления освещением. Собственно лампа не имеет никакого отношения к реагированию на определенные обстоятельства, но после поступления сигнала от датчика она включается или отключается.

Как только в районе охвата замечено какое-то действие, активируется предварительно заложенная функция на реле. Может быть подана не только команда «включить», но и сигнал на изменение такого параметра, как мощность. Для лампочки с датчиком движения и диммером возможна настройка показателей освещенности по времени суток.

От ранее запрограммированных настроек системы зависит взаимодействие датчика, регулятора освещения и лампы, а также временная задержка на включение. Последнее действие это срабатывание команды на активацию лампы через установленный промежуток времени, в результате которого появляется возможность экономить электроэнергию.

Лампы, дополненные встроенным датчиком движения, чаще всего устанавливают в жилых помещениях, офисах, подъездах. Используют их и для устройства умного наружного освещения.

Светильник с датчиком движения — лучший вариант для устройства освещения в подъезде. Оно будет включаться только, когда человек появится в парадном или на лестничной клетке

Человек по свойственной ему невнимательности может оставить свет включенным, а это оборачивается дополнительными расходами. Светильник, включающийся после того, как комната становится пустой, просто решает эту проблему.

Сфера применения

Основными сферами применения лампочек с датчиками движения являются места, где приходится бывать нечасто и недолго. К таким относятся коридоры, лестницы, подъезды многоэтажных домов, крыльцо и территория, прилегающая к частному дому. Также в развитых европейских странах подобные устройства используются в электрических сетях уличного освещения. В таком случае, обычно с датчиком движения установлен и датчик освещенности, что позволяет работать светильнику только с наступлением сумерек.

Но люди стали широко применять светодиодные лампы с датчиком движения для дома или квартиры. Из-за их, можно сказать, автономной работы появилось словосочетание «умный дом». Их также используют не только в качестве обычного освещения, но и декоративного.

По типу излучаемого света лампочки со светодиодами и ДД разделяются на 4 вида:

• Белый (холодный) – устанавливаются на уличных фонарях.
• Белый нейтральный – используются в промышленных помещениях и офисах.
• Желтый (теплый) – заменяют устаревшие лампы накаливания в частных домах и квартирах.
• Разноцветный – применяют, как декоративный свет.

Как видно, светодиодные лампочки, имея беспроводной датчик движения, могут применяться в любой сфере. Поэтому и существуют различные модификации. Цоколь бывает как Е 27, так и Е 14, Е 40. Рабочее напряжение варьируется от 12 до 220 вольт.

Принцип работы

В основе работы энергосберегающих ламп с ДД лежит постоянный контроль определенной территории (в зависимости от места установки) с помощью инфракрасных лучей. И если в этом поле замечено передвижение человека или животного, у которого присутствует естественная температура тела, индикатор реагирует и передает сигнал на включение. Потому что положительная температура является излучателем инфракрасной энергии. Если в течение определенного времени в рабочей зоне датчика не будет никаких движений, то свет отключится.

Мощность лампочки зависит от количества установленных светодиодов и их технических характеристик. Они работают от низкого напряжения. Но закрывающий их рассеиватель, который выступает защитной крышкой, обеспечивает оптимальное распределение светового потока. Ребристый металлический корпус выступает в качестве радиатора охлаждения. Он помогает вовремя отводить тепло, хотя при нечастых включениях это не потребуется. А встроенный драйвер (блок питания) меняет входящее напряжение на низкое, защищает от перепадов, тем самым, исключая эффекты мерцания.

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

1. Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
2. Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

Лампа с инфракрасным детектором

ИК-датчики относятся к пассивному типу детекторов, так как способны только принимать и анализировать тепловое излучение в области контроля.

Именно изменения интенсивности инфракрасного поля в рамках настроек прибора заставляют срабатывать чувствительный элемент и передавать сигнал по цепочке в управляющий модуль, а затем от него к светодиодной лампе, инициируя ее включение. Сфера их применения – преимущественно помещения, так как низкая термостойкость быстро выводит их из строя при использовании на улице.

Ультразвуковые и микроволновые варианты

Модификации датчиков, работающие в ультразвуковом и микроволновом диапазонах, принадлежат к активной разновидности. Это значит, что для идентификации движущегося объекта в зоне слежения они сначала испускают волны соответствующего своим настройкам диапазона, а затем принимают их. Кроме того, МК-детекторы способны проникать сквозь стены и перегородки, что весьма актуально в охранной сфере.

Главное их преимущество – независимость от состояния окружающей атмосферы, из чего следует, что их можно монтировать не только в помещении, но и снаружи. Помимо плюсов, ультразвуковые датчики на движение для светодиодных ламп имеют пару минусов – негативное воздействие на животных и ограниченная область детекции и низкая точность.

Обратите внимание! Некоторые современные модели светодиодных ламп оснащаются одновременно двумя типами датчиков на движение, например, инфракрасным и ультразвуковым. Это позволяет повысить надежность прибора и исключить ложное срабатывание.

Плюсы и минусы

Чтобы понять, насколько выгодно приобретать и устанавливать светодиодную лампу с датчиком движения, нужно взвесить все ЗА и ПРОТИВ.

Вот какие положительные моменты получаются при использовании таких ламп:

• Высокое энергосбережение путем небольшого потребления электричества.
• Устойчивость к перепадам напряжения.
• При включении нет скачка нагрузки в сети.
• Большой период эксплуатации, что оправдывает высокую цену.
• Экологически чистые, не содержат вредных веществ.
• Отсутствие посторонних шумов при работе.
• Большой диапазон минимально и максимально допустимого напряжения электрической сети (180–240 В).
• Большая мощность светового потока при низком энергопотреблении.
• Простота подключения и регулировки.

Недостатком является только высокая цена. Но плюсы только подчеркивают то, что хороший товар дешево стоить не будет.

Особенности конструкции лампы

Разница между лампочкой с датчиком движения и самой обычной заключается в наличии реагирующего элемента. Оболочку выполняют в виде фонаря, торшера, люстры или плафона. В паре с детектором движения применяют разные варианты ламп: светодиодные, люминесцентные, галогенные.

Самым удачным является тандем с LED лампой. Эти функциональные устройства отличаются компактностью, удобны в монтаже. Светодиодные модели иногда дополнительно укомплектовывают независимым реле управления, контроллером. Благодаря наличию этих опций можно управлять как яркостью, так и параметрами свечения.

На фото лампа с датчиком движения Lemanso lm650. Применяют устройство для освещения любых помещений. Установка предельно проста—аналогична вкручиванию обычной лампочки

В отдельных случаях в цепь включают защитные системы, предохраняющие от КЗ, температурных перегрузок, больших напряжений. Независимо от внутренней комплектации, принцип работы таких ламп неизменный: у осветительного прибора обязательно есть считывающий элемент — датчик.

Преимущества и минусы ламп с детекторами движения

Лампа с электронным глазом имеет массу преимуществ. Эти устройства очень удобные — при переходе системы в автоматический режим, отпадает потребность в ручном управлении.

Преимуществом является и универсальность светильников. Их можно укомплектовать любым типом светоэлемента, начиная от простой лампы накаливания и заканчивая самой современной и экономичной лампочкой.

Производители выпускают эти устройства в большом размерном диапазоне. Так как они работают только периодически, срок службы у них большой. Лампы могут быть очень декоративными, поэтому часто используются в ландшафтном оформлении.

В качественных светильниках с детектором движения есть механический и электронный уровни регулировки. В первом случае имеется ввиду угол наклона, а во втором — время свечения, чувствительность сенсора

К светильнику с датчиком движения можно подключить систему сигнализации. Такой союз поможет защитить двор от грабителей. Удачное решение — лампа с лучом, настроенным по всем правилам и размещенная над входной дверью или в темном гараже. Но главным достоинством считается экономичность этих осветительных устройств. Они экономят от 50 до 70% электроэнергии.

К недостаткам можно причислить две особенности таких ламп. Первая — датчик не способен замечать движение, имеющее перпендикулярную направленность по отношению к нему. Вторая — для комнаты, где длительно находятся люди, такой прибор малопригоден.

Особенности установки ламп

Для подключения лампы, дополненной датчиком, подходят все схемы, используемые для простого детектора движения. Существует три вида таких схем.

Первый — это параллельное соединение прибора с выключателем. При таком раскладе освещение включается как по причине обнаружения движущегося объекта в подконтрольной зоне, так и посредством выключателя.

Второй — последовательное подключение датчика и выключателя. Функционировать лампа при таком виде соединения сможет только после замыкания цепи путем включения выключателя.

Третий — комбинированное подключение. После обнаружения движения на контролируемой площади активизируется дополнительное освещение при помощи датчика.

Эти схемы подключения являются самыми простыми. Чтобы предупредить срабатывание датчика в дневное время, следует приобрести лампу с датчиком движения, дополненным датчиком интенсивности освещения

Положение выключателя на это никак не влияет. Главный источник освещения включается выключателем.

Монтаж осветительного прибора с датчиком движения

Рассмотрим процесс на примере светильника, предназначенного для внутренней установки. По своему конструктивному исполнению он подходит как для монтажа на потолок, так и на стену. В корпус заключена обычная лампа, ультразвуковой ВЧ датчик движения, датчик освещенности.

Технология монтажа несложная и состоит из шести шагов:

1. На первом этапе прибор подготавливают к монтажу. В комплект обычно входят резиновые уплотнители. Их вставляют в специальные отверстия, предназначенные для ввода кабелей.
2. Обесточивают место установки, путем отключения автоматического выключателя на щите.
3. Питающий кабель протягивают через уплотнитель в корпус светильника. При наличии избыточной длины, укорачивают.
4. Закрепляют корпус на стене или потолке через отверстия, предназначенные для крепежа.
5. С питающего кабеля снимают оплетку. Если материал корпус является диэлектриком, заземление не понадобится. Задействуют только провода «ноль» и «фаза», предварительно сняв с их концов изоляцию — около 7 мм.
6. Подсоединяют к соответствующим клеммам провода и закрепляют с использованием отвертки. Фазный провод вставляют в клемму L, а нулевой — в клемму N.

Незадействованной останется заглушенная клемма, обозначенная символом L со штрихом. Она управляющая и может быть использована для подсоединения других ламп, вентиляционного или другого оборудования.

Фазные проводники наиболее опасны при работе с проводкой. Скорее всего, по этой причине они имеют наиболее яркую окраску. На схемах они обозначены символом L. Когда имеется несколько фаз, к букве добавляют число

Ограничением является только мощность, потребляемая этими приборами. Она не должна превышать, указанную в паспорте, добавочную подключаемую нагрузку.

Чтобы определить, какой из проводов является фазным, нулевым и заземляющим, нужно владеть умением читать цветовую маркировку. И у нас, и в Европе стандарт один — IEC 60446 2004.

Согласно этому документу, цвет синий, а иногда сине-белый указывает на рабочий ноль. Заземляющий провод имеет желто-зеленый окрас. Для маркировки фазы применяют оставшиеся цвета — коричневый, черный, красный, белый, другие.

При наличии старой проводки цвета могут не соответствовать стандарту. Здесь для определения их принадлежности к конкретному виду придется пользоваться цифровым мультиметром, индикаторной отверткой или контрольной лампочкой.

Подключение лампы с выносным датчиком

Монтаж лампочки с выносным датчиком движения имеет свои особенности.

Вначале устанавливают детектор:

1. Определяют место установки, обеспечивающее наилучший угол обзора.
2. К стене крепят подставку, предварительно снятую с прибора, на высоте минимум 240 см.
3. Зачищают концы проводов напряжения, подсоединяемых к датчику, сняв с них около 1 см изоляции.
4. Вскрывают крышку клеммной коробки датчика. Внутри нее находятся разноцветные провода.
5. Подают 220 В на датчик путем подсоединения нулевого и фазного проводов к напряжению.

В конце изолируют места соединения. Далее приступают к соединению лампочки и датчика. К одному концу лампы подсоединяют фазу, изолируют. Другой конец соединяют с нулевым проводом.

Провод синего цвета — нулевой, обычно на схемах его обозначают литерой N. Фазный провод имеет красно-коричневый цвет и маркируется символом L. Провод заземляющий — желто-зеленый (⊥)

Если фазировка в процессе подключения оказалась случайно перепутанной, устройство работать не будет, но останется в рабочем состоянии. Нужно элементарно поменять местами провода. По этому же алгоритму к детектору возможно подключение провода с вилкой.

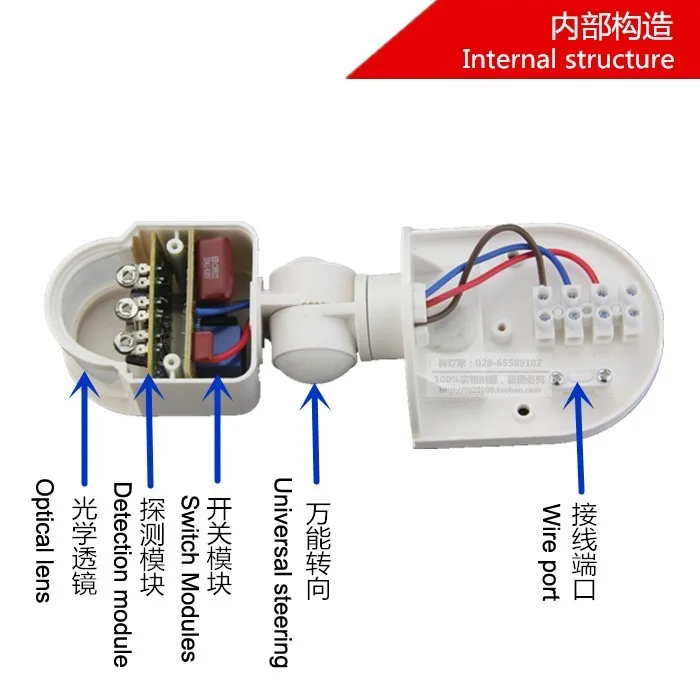

Собственно датчик очень прост в управлении.

На его корпусе имеется три регулятора, позволяющие изменить заводские настройки:

1. SENS — сенсор. С его помощью устанавливают чувствительность датчика. Опытным путем подбирают такие параметры, чтобы прибор не реагировал на мелких животных.
2. TIME — настройка времени свечения лампы.
3. LUX — регулировка «день-ночь». Настраивают таким образом, чтобы лампа включалась с наступлением сумерек.

По времени срабатывания настройка возможна в диапазоне 0,05 – 15 мин. Наиболее эффективно датчик работает при угле захвата от 120 до 360 градусов, на площади около 20 м.

Осветительные приборы с датчиками включают или переключают на особый режим работы, как при помощи специальных, так и самых обыкновенных выключателей

При определении высоты и угла наклона следует принимать во внимание тот момент, что отдельные инфракрасные датчики могут иметь мертвую зону. Если у прибора неподвижный корпус, а корректирование позиционирования отсутствует, размещать его нужно в соответствиями с техническим паспортом.

Рекомендации специалистов по поводу установки

Специалисты не рекомендуют устанавливать лампы с датчиками, реагирующими на движение, в углах. Причина — уменьшение зоны обзора.

Сбои в работе и ложные срабатывания могут наблюдаться и в случае установки такого осветительного прибора возле кондиционеров, радиаторов, тепловых вентиляторов. Иногда светильник может включиться даже при вращении лопастей комнатного вентилятора, от раскачивающихся за окном веток.

При монтаже ламп с датчиками в пределах квартиры специалисты советуют размещать их по центру потолка. Это оптимальное решение вопроса обнаружения объекта в необходимое время и на установленном расстоянии.

Оптимальные параметры установки лампы с датчиком движения на стене дома. При их соблюдении станет возможным контроль необходимой зоны для срабатывания

Установка светильников с датчиками снаружи предусматривает учет отдельных моментов. Это открытость панорамы, угол обнаружения, проходимость, допустимая нагрузка, дистанция до ограждающих конструкций. По причине недостаточной проходимости иногда монтируют несколько датчиков.

Как выбрать

Чтобы правильно подобрать led-лампы со встроенным датчиком движения, желательно сразу схематически отобразить, где будут стоять такие устройства. В этом случае станет понятно, сколько нужно приборов с широким углом обзора (360 градусов), а сколько – с узким. Потому что, например, для подсветки лестницы можно установить ДД меньшего радиуса действия инфракрасных лучей.

Также не стоит забывать, что дешевые модели могут не выдавать ожидаемых результатов. Ведь в них, как правило, применяются менее качественные элементы. Тем более, что гарантийный срок продолжительнее у лампочек с высокой ценой.

Мощность. Этот фактор будет играть существенную роль. Потому что для временной подсветки возле калитки или при входе в дом или квартиру стоит устанавливать светильник на 10 Вт, а то и меньше. Так как излишне яркое свечение будет давить на глаза. Но если надо осветить большую территорию (комната, гараж), то стоит обратить внимание на площадь помещения, чтобы понять, какой мощности необходимо брать лампу с ДД.

Если в поле действия датчиков попадают домашние животные, то стоит остановить выбор на моделях, в которых детектор не реагирует на питомцев до определенной весовой категории.

Немаловажным фактором является гарантия качества продукции. Поэтому при покупке можно попросить продавца показать сертификат качества, чтобы иметь уверенность в ее надежности. Если по какой-то причине такого документа нет, то не стоит рисковать и покупать продукцию неизвестного происхождения.

В зависимости от места установки, необходимо заранее определиться, какой тип освещенности необходим – белый, нейтрально-белый, теплый или декоративный.

Естественно, что надо обращать внимание на цоколь лампочки, потому что в разных люстрах и светильниках они отличаются.

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20 °С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Источники

• https://sovet-ingenera.com/elektrika/rele/lampy-s-datchikom-dvizheniya.html
• https://LampaExpert.ru/datchiki-dvizheniya/chem-horosha-lampa-s-datchikom-dvizheniya
• http://ProOsveschenie.ru/dlya-doma-i-kvartir/lampa-s-datchikom-dvizheniya-dlya-doma.html
• https://svetilnik.info/svetodiody/svetodiodnaya-lampa-s-datchikom-dvizheniya.html
• https://oxko.ru/luchshie-svetilniki-s-datchikom-dvizheniya/
• https://lotlight.ru/%D1%81%D0%B2%D0%B5%D1%82%D0%B8%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA-%D1%81-%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA%D0%BE%D0%BC-%D0%B4%D0%B2%D0%B8%D0%B6%D0%B5%D0%BD%D0%B8%D1%8F/

Процедура прицеливания с налобным фонарем — Серия улучшенной ночной видимости, Том XVII: Фазы II и III — Характеристика экспериментальных систем улучшения зрения, декабрь 2005 г.

PDF-версия (5,65 МБ)

PDF-файлы можно просматривать с помощью Acrobat® Reader®

ГЛАВА 3 — ПРОЦЕДУРЫ НАПРАВЛЕНИЯ ФАР

Направление фар в этом проекте было критическим компонентом настройки автомобиля ENV. Повторяемость наведения налобного фонаря была жизненно важна для уменьшения неопределенности, вызванной условиями освещения. Общие методы наведения всех фар в проекте приведены в приложении А. Конкретные методы показаны в каждом из экспериментальных отчетов ENV.

Фары, используемые для конфигураций HLB, HID, HOH, HHB и UV-A VES, располагались на внешних световых полосах. Для источников света HLB и HID VES перемещались на транспортные средства, с них и между транспортными средствами для перехода от одной конфигурации к другой. Каждое движение сборки света требовало процесса перенацеливания, который происходил перед началом экспериментального сеанса каждую ночь. Налобные фонари сконструированы таким образом, что система может быть либо визуально оптически совмещена (VOA), либо механически наведена. В начале проекта ENV не было целеуказателя фары, поэтому с помощью экспертов в этой области был разработан протокол наведения, который можно было использовать с любым типом системы. (См. ссылки 5, 6, 7, 8 и 9..) Метод, используемый в этом проекте, представляет собой модифицированную версию типичного метода наведения SAE.

Метод наведения требовал выбора контрольной точки, а затем наведения луча фары относительно этой контрольной точки. Стандарта для наведения фар УФ-А не существует, поэтому для этих типов фар был выбран аналогичный метод. Для этой процедуры на расстоянии 10,7 м (35 футов) от экспериментального автомобиля была размещена установочная доска. Это расстояние, которое является отклонением от расстояния 7,6 м (25 футов) транспортного средства, используемого в методологии SAE, было выбрано в ходе первоначального процесса ENV и сохранялось на протяжении всего исследования для всех направленных фар. Дистанция 10,7 м (35 футов) была максимально возможной в зоне прицеливания на объекте подрядчика. Сравнение выравнивания на двух расстояниях было выполнено для обеспечения достоверности методологии.

На установочной доске были отмечены контрольные точки каждой системы фар, которые были выбраны в соответствии с SAE J599, 1997. оптическая осевая линия фары (обычно обозначается на фаре в виде круга или креста, выгравированного на рассеивателе). Вертикальное положение (вверху и внизу) реперной точки зависело от высоты экспериментального автомобиля. SAE указывает, что если оптический центр фары или высота оптического центра (OCH) меньше 90 см (36 дюймов) над поверхностью проезжей части, то контрольная точка должна находиться на той же высоте, что и оптический центр. Если оптический центр находится более чем на 90 см (36 дюймов) над поверхностью проезжей части, контрольная точка должна быть на 5 см (2 дюйма) ниже оптического центра фары. Эти контрольные точки были скорректированы на большее расстояние выравнивания. ⁽¹⁰⁾ На рис. 6 показано сравнение расстояний выравнивания 7,6 м (25 футов) и 10,7 м (35 футов). Единицы, представляющие собой смесь английского языка и Международной системы единиц, предписаны руководящими принципами SAE.

Рис. 6. Схема. Сравнение вертикальной опорной точки для 25-футового и 35-футового
расстояния регулировки фар.

Существует два подтипа систем визуальной оптической центровки (VOA): визуально оптически ориентированная влево (VOL) и визуально оптически ориентированная вправо (VOR). Фары ВОЛ направлены так, чтобы резкая срезка светового рисунка слева от фонаря была направлена ​​в вертикальную плоскость прицеливания. Фары VOR нацелены на правую часть луча в качестве ориентира. Системы VOL имеют вертикальную плоскость наведения на 0,6° ниже вертикальной точки отсчета на юстировочной доске. Системы VOR имеют вертикальную плоскость прицеливания на той же высоте, что и опорная точка. На рис. 7 и 8 показаны используемые плоскости наведения.

Рис. 7. Схема. VOL прицеливание.

Рис. 8. Схема. Прицеливание ВОР.

Налобные фонари HLB, HOH и HHB, использованные в этом исследовании, представляли собой системы с механическим наведением. Для этого типа налобного фонаря эталон положения фары основан на трех визирных площадках, расположенных на рассеивателе светильника. Эти площадки и размеры, показанные на фаре, используются с механическим устройством наведения. Оптические прицелы, которые анализируют диаграмму направленности луча и устанавливают максимальную силу света луча фары в указанное место, также могут использоваться для наведения фар этого типа.

Для этого исследования не было ни оптического, ни механического прицела. Было решено, что для нахождения максимальной силы света луча будет использоваться измеритель освещенности с выносным датчиком, а затем фары будут наведены так, чтобы эта точка максимума находилась в выбранной точке относительно опорной точки. Как и в случае с фарами VOA, контрольная точка была выбрана в соответствии с требованиями SAE J599, 1997 г. ⁽¹⁰⁾ Точка, выбранная для максимальной силы света луча, находилась на расстоянии 2,5 см (1 дюйм) вправо и 2,5 см (1 дюйм) справа от 1 дюйм) ниже этой опорной точки на расстоянии выравнивания 10,7 м (35 футов). Чувствительный элемент измерителя освещенности располагался в этой точке, а налобный фонарь медленно регулировался, чтобы определить ориентацию, при которой максимальная сила света луча (горячая точка) была направлена ​​на выбранную точку (рис. 9).).

Рис. 9. Схема. Точка прицеливания для ламп с механическим наведением.

Во время измерений, выполненных в рамках этой характеристики, было обнаружено, что это не типичное место для максимальной силы света луча. Хотя это и не является точной спецификацией, SAE 1383, 1996 г. показывает, что максимально допустимая сила света луча должна быть расположена примерно на 1,5° вниз и на 2° вправо от контрольной точки (таблица 3A SAE 1383 19).96). ⁽¹¹⁾ На высоте 10,7 м (35 футов) эти размеры переводятся в 27,9 см (11 дюймов) вниз и 37,2 см (14,7 дюймов) вправо, место, используемое оптическими прицелами. ⁽⁹⁾ Это означает, что наведение HLB, HOH и HHB имеет отклонение примерно на 1,36° выше и на 1,77° влево от типичной точки максимальной силы света. Это отклонение было постоянным во всех исследованиях, проведенных с этими фарами.

Чтобы исследовать величину этого отклонения, был проведен обзор литературы, и были найдены два источника: стандарт SAE и исследование неправильного прицеливания флота, проведенное Копенхейвером и Джонсом. ⁽¹²⁾ В стандарте SAE J599 1997 г. определено отклонение в 10 см (4 дюйма) вокруг контрольной точки на расстоянии выравнивания 25 футов (7,62 м). Это означает, что точки прицеливания HLB, HOH и HHB, используемые в этом исследовании, находились на 0,6 градуса выше и на 1,0 градуса левее крайнего верхнего левого положения, определенного в рекомендациях SAE по дисперсии прицеливания. ⁽¹⁰⁾

Копенхейвер и Джонс исследовали типичное количество ошибок прицеливания, обнаруживаемых в парке транспортных средств, чтобы установить изменчивость, существующую в реальном мире. ⁽¹²⁾ В ходе этого исследования было измерено направление света фар 768 автомобилей. Средний результат неправильного прицеливания составил 0,36 см (0,143 дюйма) вверх и 2,01 см (0,82 дюйма) влево для левой фары и 0,59 см (0,23 дюйма) вверх и 3,46 см (1,36 дюйма) влево для правой фары. Стандартное отклонение (SD) этих измерений составляло 8,71 см (3,43 дюйма) по вертикали и 7,14 см (2,81 дюйма) по горизонтали для левой фары, 8,56 см (3,37 дюйма) по вертикали и 7,67 см (3,02 дюйма) по горизонтали для правой фары. Обратите внимание, что эти размеры относятся к неправильному прицеливанию на типичном расстоянии прицеливания 7,6 м (25 футов). Ошибка в проекте ENV находилась в пределах трех стандартных отклонений от среднего значения этих данных. На рис. 10 показана ошибка прицеливания ENV по отношению к данным Копенхейвера и Джонса, а также допустимая ошибка прицеливания SAE. На этом рисунке контрольная точка (0,0) является правильным местом прицеливания. Синие, розовые и зеленые области относятся к одному, двум и трем стандартным отклонениям соответственно по данным Копенхейвера и Джонса, а фиолетовая рамка представляет собой область дисперсии SAE. Можно видеть, что точка прицеливания, используемая в исследовании ENV, находится в пределах области третьего стандартного отклонения данных Копенхейвера и Джонса.

Рисунок 10. График. Мисаим из данных Копенхейвера и Джонса. ⁽¹²⁾

Влияние этой разницы в прицеливании на результаты экспериментов по видимости различалось для каждого исследования. Для типов ламп HLB и HOH выбранная точка прицеливания, вероятно, привела к большему освещению в точках, расположенных дальше по дороге, что, в свою очередь, могло увеличить дальность обнаружения и уровень ослепления. Наведение HHB могло фактически уменьшить количество света, достигающего объектов на проезжей части, и отражаться обратно к наблюдателям, возможно, уменьшая расстояния обнаружения и рейтинги бликов; однако неизвестно, какое влияние прицеливание оказало на результаты испытаний при различных погодных условиях (ENV, тома IV, V, VI и XIV).

Как уже упоминалось, не существует стандартного метода наведения фар УФ-А. Метод, разработанный для этого проекта, заключался в том, чтобы направить каждую фару прямо перед автомобилем. Опорные точки были выбраны тем же методом, что и фары видимого света. В процессе прицеливания использовался измеритель излучения УФ-А, чтобы определить максимальную интенсивность излучения, выдаваемую налобным фонарем. Из-за механизма крепления фары для фар УФ-А была выбрана более широкая погрешность; Затем точка доступа была направлена ​​​​в пределах 5 см (2 дюйма) от контрольной точки. Область прицеливания показана на рис. 11.

Рисунок 11. Схема. Горячая точка для ламп УФ-А.

Регулировка фар – инструкции | HELLA

РЕГУЛИРОВКА СИСТЕМ ФАР: ПОЛЕЗНО ЗНАТЬ

С тех пор как в 1957 году на рынке появилось асимметричное светораспределение, законодательные положения также предусматривали регулировку фар.

Налобные фонари впервые были направлены на так называемую «10-метровую стену». Это означает, что транспортное средство проезжает на расстоянии 10 м перед светлой стеной, на которой есть определенная маркировка. Фары затем проверяются или регулируются на основе этих маркировок.

Этот метод проверки оставался установленным законом до сегодняшнего дня. Он до сих пор используется, в частности, для проверки сельскохозяйственных или специальных транспортных средств. Одним из недостатков этого метода является то, что относительно большая, светлая и свободная стена требует соответствующего пространства. И то, и другое не всегда присутствовало на семинарах.

Эти обстоятельства также в конечном счете были одними из факторов, ответственных за разработку устройств для настройки луча. Такие устройства обеспечивают более быструю и гибкую проверку распределения света.

Ниже описаны методы измерения, правовая основа и наиболее важные этапы профессиональной регулировки фар.

ОПТИМАЛЬНАЯ РЕГУЛИРОВКА ЛУЧА: ИНСТРУКЦИИ

Метод измерения

Рис. 2: 1 Линза Френеля, 2 Прицельный экран, 3 Колесо со шкалой, 4 Фотодиод

Настройщики луча в основном имитируют 10-метровую стену. Линза, установленная в блоке корректора, сокращает предписанные 10 м до 50 см (рис. 2 — линза до экрана прицеливания).

Недостатки, такие как большое пространство и подходящая стена, опущены. Настройщик луча также можно гибко использовать в различных местах мастерской, при условии, что пол мастерской соответствует требуемым допускам.

Место регулировки фар

Рис. 3: Требования к месту регулировки фар

Состав и состояние пола имеют первостепенное значение для обеспечения точной регулировки фар. Вот почему он также имеет свой собственный стандарт (DIN ISO 10604), в котором точно указана «испытательная поверхность» и указаны допустимые допуски. Графики, представленные на рис. 3, ясно иллюстрируют требования.

Если эти допуски не соблюдаются, даже незначительные отклонения оказывают большое влияние на светораспределение.

Примерный расчет показывает это:
Как уже упоминалось, в регулировщике луча установлена ​​линза, которая сокращает предписанное расстояние измерения 10 м до стены всего до 50 см. Таким образом, всего 5 мм, измеренные неправильно на экране прицеливания луча, соответствуют разнице в 10 см на расстоянии 10 м (отношение 10 м к 50 см равно 20). Автомобиль с фарами, установленными на высоте 60 см, имеет дальность ближнего света 60 метров (при наклоне вперед 1% = наклон 10 см на дальность 10 м).

Это означает, что свет фар будет отклоняться на 60 см. Этот пример ясно иллюстрирует решающий эффект, который точная тестовая поверхность оказывает на распределение света, поскольку миллиметры могут решить, ослеплять ли встречный транспорт или ехать в полумраке!

Подготовка автомобиля

Но важно не только состояние пола. Автомобиль также должен быть подготовлен к испытанию.

Необходимо соблюдать следующие пункты:

• Проверка работы фары.
• Проверьте линзы крышки на предмет повреждений от ударов гравием, царапин и потускнения.
• Шины должны иметь предписанное давление воздуха.
• Загрузите в автомобиль человека или груз массой 75 кг на сиденье водителя. В противном случае автомобиль не загружен.
• Для грузовиков и других многополосных транспортных средств не требуется никакой нагрузки.
• Однополосные транспортные средства и одноосные тяговые или рабочие машины (с тележкой для сидения или прицепом) должны быть загружены человеком или массой 75 кг на сиденье водителя.
• В случае автомобилей с гидравлической или пневматической подвеской необходимо соблюдать инструкции производителя.
• Если доступна автоматическая коррекция фар или приспособление с бесконечной или многоступенчатой ​​регулировкой, следуйте инструкциям производителя. В этом случае необходимо провести различные функциональные проверки в зависимости от производителя.
• Для регулировки различных автомобилей с автоматической регулировкой дальности освещения необходим диагностический тестер, так как при регулировке блок управления должен быть установлен в «базовый режим». Если линия отсечки установлена ​​правильно, это значение устанавливается как новое контрольное значение, рис. 4.

Установка корректора

Рис. 5: Расстояние от переднего края блока корректора до фары

автомобиля, чтобы обеспечить точную регулировку.

Регулятор луча перемещается перед проверяемой фарой. Коробка корректора луча должна быть выровнена по центру фары или по источнику света. Отклонения по вертикали и горизонтали не должны превышать 3 см. Расстояние между коробкой корректора луча и фарой зависит от производителя. Для корректоров HELLA GUTMANN расстояние между передним краем корпуса корректора и фарой может составлять от 30 до 70 см, см. рис. 5.

Затем блок корректора выравнивается относительно автомобиля. Устройства с колесной базой должны быть отцентрированы индивидуально для каждой проверяемой фары. Для устройств регулировки луча на рельсах блок установки луча необходимо выровнять только один раз. Используя широкодиапазонный, лазерный или зеркальный прицел, выровняйте блок корректора таким образом, чтобы линия визирования касалась двух точек, расположенных на одной высоте, симметрично продольной оси автомобиля, см. рис. 5, пунктирные линии.

Установка наклона светотеневой границы вперед

Рис. 6: Наклон вперед в % на фаре

Рис. 7: Колесо со шкалой

Наконец, установите «наклон вперед» на приборе. Это соответствует углу наклона светотеневой границы фары. Наклон вперед указывается в % и обычно указывается на фаре, см. рис. 6.

Например, 1% означает, что ближний свет находится под углом 10 см на расстоянии 10 м. Экран прицеливания устанавливается на правильное процентное значение с помощью колесика со шкалой, см.
