Проводка в квартире: как развести электричество правильно

В наше время огромное количество приборов работает от электричества. Поэтому часто возникает необходимость проведения электричества в квартиру или ремонта электропроводки. Это довольно сложное дело, и лучше всего поручить его профессионалу. Однако, не всегда люди, которые выдают себя за мастеров по электричеству, таковыми на самом деле являются. Поэтому часто приходится делать проводку самому. О большинстве тонкостей этого дела расскажет данная статья. Электропроводка в каждом помещении имеет свои особенности, поэтому не существует абсолютно универсальных способов её сделать. Однако основные моменты проведения электричества в дом похожи между собой.

Содержание

  • 1 Скрытый и открытый монтаж проводки в квартире
  • 2 Электропроводка в квартире: автоматика для ее защиты
  • 3 Электропроводка для электрооборудования
  • 4 Геометрия прокладки проводов в квартире
  • 5 Как проложить проводку в панельном доме правильно
  • 6 Как проложить проводку в полу и на потолке
  • 7 Прокладка провода сквозь стену
  • 8 Примеры прокладки над проемом
  • 9 Как проложить проводку в полу и на потолке
  • 10 Безопасность во время электромонтажных работ
  • 11 Видео: Электропроводка — монтаж в квартире

Сначала нужно подключить вводной кабель (провод, по которому электричество от линии электропередачи идёт в дом) к распределительному щиту. Щит содержит в себе счётчик электроэнергии, различные устройства защиты, например, автоматические выключатели или стабилизаторы напряжения. На распределительном (электрическом) щите расположен также узел, от которого провода идут ко всем потребителям энергии в доме (приборы освещения, розетки). Причём желательно к розеткам подключать одни провода, а к приборам освещения – другие, т. к. не все лампы рассчитаны на напряжение, которое должно подаваться на розетку. Но большинство современных ламп всё же может работать с таким напряжением, поэтому распределять провода не обязательно. Все потребители следует подключать параллельно, иначе при выходе из строя одного прибора не будут работать все.

Щит может располагаться в нише или висеть на стене. Причём прямо на стену щит вешают только в крайнем случае – когда в доме не предусмотрено специального углубления для него. Оптимальное расположение распределительного щита – в прихожей, на высоте около полутора метров. Если вы установите щит именно так, то у вас всегда будет доступ к приборам щита для их осмотра и ремонта, будет удобно снимать показания счётчика.

Скрытый и открытый монтаж проводки в квартире

Проводка может быть открытая и скрытая. Последняя удобнее, т. к. все провода спрятаны и не портят внешний вид комнат. Именно поэтому она используется в большинстве квартир. И делается она в момент постройки здания – провод укладывают в специальный защитный «рукав» под гипсокартон, а потом поверхность оштукатуривается.

Если вы купили квартиру в новостройке, и проводки там нет совсем или она открытая, а вы хотите сделать скрытую, то нужно сначала сделать углубления в стене глубиной около 2 сантиметров, уложить в него провод и подключить к потребителю энергии. Однако нельзя укладывать короткие провода по диагонали для того, чтобы не пришлось использовать длинные – это запрещено техникой безопасности! Единственный правильный вариант – вертикальные и горизонтальные провода.

Идеально будет проложить провода в специальных защитных рукавах, как это делается при строительстве большинства домов – но это сильно увеличит стоимость работ. Защитные рукава стоят дорого, но зато позволяют произвести замену провода без нарушения штукатурки. Провод можно просто вытянуть из рукава, починить или заменить, а потом вернуть на место. Кроме того, защитный рукав не даст проводу повредиться раньше времени.

Входной провод должен быть сечением не менее 6 квадратных миллиметров. Обычно он делается медным, но иногда встречаются и алюминиевые. Медные намного лучше, т. к. их сопротивление в полтора раза меньше сопротивления алюминиевых.

Провода, которые подают напряжение на потребители энергии, могут быть тоньше, и тоже будет лучше, если они будут медными. Также желательно, если провод будет одножильным в ПВХ-изоляции – он окислится заметно медленнее, чем в случае с многожильным проводом.

Специальные розеточные коробки должны быть установлены в углубление в стене – они не должны выпирать, иначе это доставит множество хлопот при установке самой розетки. Коробки крепятся с помощью алебастра, который можно найти в строительных магазинах.

Электропроводка в квартире: автоматика для ее защиты

В распределительном щите обязательно должно находиться УЗО – устройство защитного отключения. Она защитит провода от перегрева в случае значительного повышения силы тока. Сейчас в щит устанавливаются несколько УЗО – это повышает стоимость монтажа проводов, но делает электропроводку в доме более надёжной. Также такое решение помогает быстрее и легче устранять возможные неисправности проводов – без отключения электричества во всём доме, достаточно лишь отключить ток на неисправной линии.

Электропроводка для электрооборудования

Каждая комната в квартире должна быть оборудована верхним освещением (таковы санитарные нормы), к которому может присоединяться местное освещение – торшер, настольная лампа и т. д.

Кроме того, в каждой комнате должна быть по крайней мере одна розетка, для компьютера можно или предусмотреть около пяти розеток на стене или сделать всего одну, но в дополнение к ней купить источник бесперебойного питания с несколькими розетками – второй способ дороже, но он поможет не потерять данные на компьютере в случае резкого отключения электричества. А в кухне в наши дни есть множество приборов, которые также требуют электрического питания, поэтому важно предусмотреть для них достаточное количество розеток.

Выключатели в любой комнате надо располагать недалеко от двери, на уровне примерно вашего роста, но таким образом, чтобы при открытии двери доступ к выключателю был свободным. Самые качественные выключатели и розетки – на керамической основе с медными контактами. К контактам должен быть присоединён кабель, тоже сделанный из меди, под маркой ВВГнг. Такой кабель имеет специальную изоляцию, которая препятствует его возгоранию. Толщина его около 2,5мм, у него есть три жилы – фаза, ноль и заземление.

Геометрия прокладки проводов в квартире

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

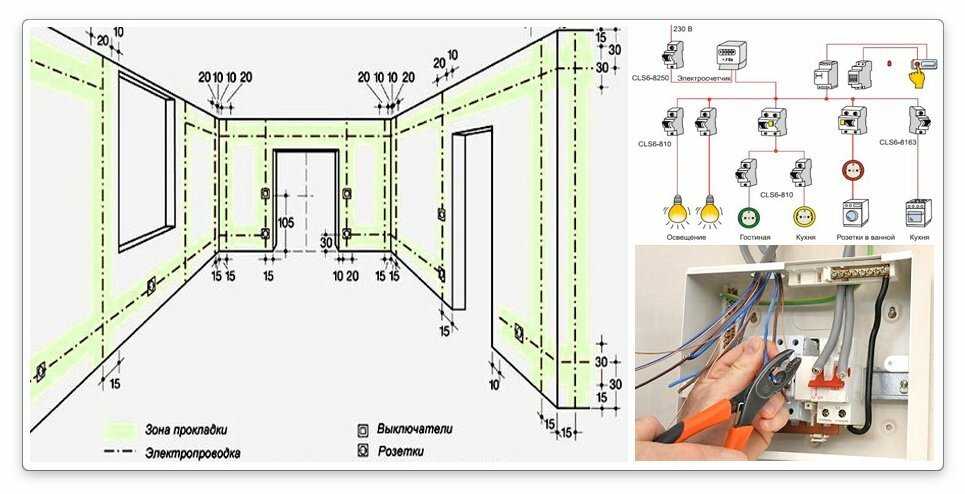

Геометрия электропроводки

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Как проложить проводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 450. Но не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.

Как проложить проводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Прокладка провода сквозь стену

Ситуация, когда необходимо провести провода через встречающиеся препятствия, будь то кирпичная стена или бетонная, встречается очень часто. Важно понимать, что нельзя укладывать провода  через отверстия сквозь отверстия без защитной оболочки.

Для защиты кабеля от механических повреждений, в стене размещается кусок трубы пластиковой, ПВХ или пластиковой гофры. В стене нужно просверлить  отверстие, диаметр отверстия ненамного больше, чем пластиковая труба. В отверстие вставляется кусок трубы. Не забываем заполнить пространство между стеной и защитной оболочкой (гофрированная труба), используйте алебастр или штукатурку. Подождите пока зраствор схватится и после этого начинайте проводить провода через гофрированную трубку.

В случае, если нужно провести кабель через оконную раму (деревянную раму), в этом случае сверлится отверстие совпадающее с диаметром кабеля, после чего туда продевается кабель.

Для герметичности оконной рамы, следует с каждой стороны кабеля продеть резиновые муфты, которые заткнут пространство между кабелем и деревянной рамой. Вместо резиновых муфт (если таковых не оказалось под рукой), следует с закупорить пространство изолентой.

Внимание! Нельзя прокладывать проводку через пол в штробе, под линолеумом, в ковре или в другом покрытии.

Примеры прокладки над проемом

Иногда нужно провести провод через дверную коробку, обвести ее по периметру, если провода проходят по низу стены. Современные дверные коробки имею специальные канальцы для укладки через них проводки, кабеля, они прикрываются сверху наличником, тем самым маскируя уложенную проводку. Так же есть специальные отверстия, расположенные вверху коробки. через них так же можно прокладывать провода.

Укладка кабеля вокруг дверной коробки.

При укладке проводов можно использовать специальный плинтус под электропроводку.

Как проложить проводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности. Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита. И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Видео: Электропроводка — монтаж в квартире

Разводка и подключение электричества в доме своими руками

В современных квартирах есть всё необходимое для комфортного проживания, бытовая техника и электроприборы во многом упрощают жизнь современного человека, только вот не всегда электропроводка способна выдерживать подобные нагрузки. От того насколько качественная проводка, будет зависеть безопасность его жильцов, а также работа всех электрических приборов в доме.

Разводка и проведение электричества в доме задача не из простых, но зная основные правила с ней можно справиться самостоятельно. Рассмотрим подробнее основные правила работы с электричеством.

Какие правила нужно соблюдать при проведении электропроводки в доме

При работе с электропроводкой существуют основные правила обязательные для всех, прокладывая электропровод и подключая оборудование нужно соблюдать следующие требования:

  • Обеспечить доступ ко всем распределительным коробкам и учётному оборудованию.
  • Устанавливать распределительные коробки и оборудования нужно на уровне 60см – 1,5 м.
  • Проводят кабель сверху вниз.
  • Розетки необходимо монтировать на расстоянии не меньше пол метра от бытовых приборов и оборудования.
  • На каждые 6 метров квадратных необходима розетка.
  • Прокладывают кабель по строгой траектории, либо горизонтально, либо вертикально, не должно быть изгибов.
  • Нельзя прокладывать проводку вблизи металлических конструкций (проводка не должна касаться металла).
  • Все соединения нужно качественно изолировать.
  • Необходимо соблюдать небольшое расстояние от потолка или дверных проёмов, кабель не должен прокладываться ближе чем на 10 см.

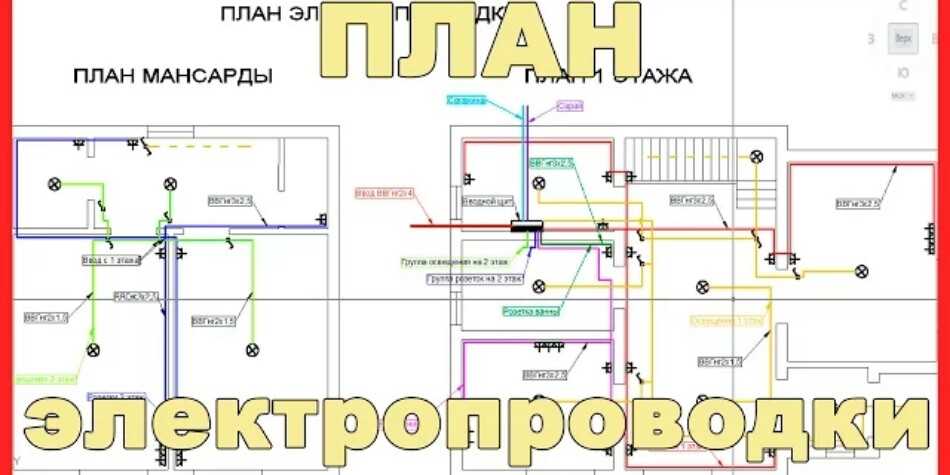

Составление схемы

Монтировать электрическую проводку можно лишь придерживаясь строгой схемы, которую составляют в самом начале на стадии проектирования. В данной схеме должны чётко указываться все розетки, распределительные коробки, а также все электроприборы которые будут подключаться к сети.

Чтобы облегчить процесс монтажа проводки, все потребители лучше разделить на несколько групп.

На следующем этапе планирования стоит определить необходимую силу тока, это позволит выбрать подходящее оборудование и кабель. Рассчитать необходимую силу тока можно придерживаясь несложной формулы разделить силу мощности приборов на напряжение сети.

Выбор кабеля

В случае ошибочного выбора могут возникнуть самые серьёзные проблемы, кабель будет перегреваться и может возникнуть возгорание электропроводки. Сечение кабеля должно полностью соответствовать нагрузкам сети.

Выбрать необходимый кабель можно учитывая мощность, например для нагрузки в 16 А нужен кабель 2 кв. мм, а для 25 А – 4 кв. мм. Длину кабеля нужно брать с запасом, измерив площадь помещения необходимо добавить несколько метров сверху, на крепления.

Обязательным атрибутом в любой проводке является электрический щит, в котором обязательно должна присутствовать автоматика для отключения напряжения в случае аварийных ситуаций. Как правило, щиток монтируют ближе к выходу, в тамбуре. Для правильной организации работы электросети лучше всего обратиться за помощью к профессионалам на сайте lideruslug.ru.

Проведение проводки

Когда самый сложный этап работ окончен, готова схема разводки, необходимое оборудование и произведены все расчёты можно приступать к монтажу электропроводки. Самое главное – это придерживаться техники безопасности и не отклонятся от намеченного ранее плана.

С помощью карандаша или маркера на стене отмечаются все розетки, распределительные коробки, щитки. Можно проложить открытую коробку, в таком случае не понадобиться пробивать стену, если же планируется скрыть проводку, то согласно разметке пробивается штроба и необходимые отверстия под коробки. Далее укладывается и крепится провод, после чего штробы замазывают шпаклёвкой.

Для проведения открытой проводки понадобятся крепления, а для разводки в частном доме необходимо соблюдать дополнительные меры безопасности.

Сделать разводку и проложить электрический кабель можно самостоятельно главное соблюдать все нормы и правила при работе с электричеством.

Электропроводка вашего дома нуждается в обновлении

  1. Дом
  2. Блог
  3. Электропроводка вашего дома нуждается в обновлении

Ваши светильники и приборы работают нормально, значит, и проводка тоже, верно? Не так много. Электропроводка в вашем доме, которую редко проверяют после установки, может нуждаться в обновлении, особенно если вашему дому более 40 лет.

Зачем обновлять проводку?

Установка достаточного количества проводки выходит за рамки безопасности. Это также означает повышение функциональности, надежности и безопасности вашего дома, чтобы соответствовать постоянно растущим потребностям в электроэнергии. Это касается не только монтажа действующей электропроводки, но и разводки для вашего телефона, интернета, кабеля и прочего.

Ожидание опасно.

По данным NFPA (Национальной ассоциации противопожарной защиты), неисправная проводка является основной причиной пожаров в жилых помещениях. Национальный электрический кодекс (NEC) обновляет электрические нормы и стандарты для розеток и проводки каждые три года. Их миссия — идти в ногу с технологиями, разработанными для обеспечения безопасности вашего дома и семьи. Проводка в вашем доме привлекала внимание после обновления кодекса NEC 2014 года? Скорее всего, это было намного дольше, чем это.

Возможно, ваш дом отстал от времени и нуждается в обновлении проводки, если у вас есть…

Старая проводка

Алюминиевая проводка, использовавшаяся в 60-х и 70-х годах, неметаллическая проводка, установленная в 40-х и 50-х годах, и проводка с ручкой и трубкой в Дома, построенные до 1930-х годов, представляют собой хорошо известную угрозу безопасности, как и ослабленные соединения и изношенные провода в результате износа.

Двухштырьковые незаземленные розетки

Они представляют огромную опасность для вас и вашей электроники. Без надлежащего заземления излишки электричества некуда деваться, кроме как на ваши устройства или на вас, даже если у вас есть сетевой фильтр. Уменьшите риск поражения электрическим током, быстро устранив этот признак проводки, который сильно отстает от времени.

Отсутствующие GFCI

Обозначаемые кнопками «ТЕСТ» и «СБРОС» на розетках, GFCI защищают вас от ударов в зонах с высокой влажностью. В настоящее время они требуются в ванных комнатах, кухнях, прачечных, подсобных помещениях, гаражах, зонах спа/бассейнов, незавершенных подвальных помещениях/подвалах и любых зонах за пределами вашего дома. Если вам не хватает этих недорогих, простых в установке устройств в любой из этих областей, вас может ждать шокирующий опыт.

Отсутствующие AFCI

AFCI предотвращают возгорание, действуя как автоматический выключатель, который отключается в случае возникновения потенциально опасной дуги. Они необходимы в спальнях во всех 50 штатах, хотя в некоторых штатах они требуются во всех контурах дома.

Розетки без защиты от детей

Розетки с защитой от детей требуют одинакового давления во всех штырях одновременно для подачи электричества. Они стоят на копейки больше, чем традиционные розетки, и необходимы во всех новостройках.

Недостаточно мощности

Сколько ампер питает ваш дом? В то время как в прошлом могло быть достаточно 60 ампер, в современных домах часто требуется от 100 до 200 ампер, чтобы успешно работать с большим количеством больших и технологически продвинутых приборов, которые вы используете одновременно, от мобильных устройств и плоских экранов до вашего холодильника и кондиционера. Без надлежащего источника питания вы можете повредить эти чувствительные элементы без возможности ремонта.

Другие устаревшие признаки проблем с проводкой также включают:

  • Отключенные выключатели
  • Перегорели предохранители
  • Использование удлинителей или адаптеров для компенсации отсутствия розеток
  • Мерцание или затемнение света при работе соседних приборов
  • Повреждение грызунами
  • Хлопки, треск или жужжание
  • Горячие или обгоревшие розетки
  • Запах гари или дым

Защитите свою семью и дом, обеспечив бесперебойную и эффективную работу всего электрического оборудования и повысив стоимость своей собственности. Свяжитесь с Mr. Electric® для проверки электробезопасности и проводки сегодня.

Как долго прослужит электрическая проводка в моем доме?

В доме есть две активно работающие «кровеносные системы»: водопроводная и электрическая. Поскольку оба в основном скрыты от глаз, даже когда они выполняют основную работу, домовладельцу легко отмахнуться от них как от чего-то, что прослужит так же долго, как и дом.

Но это не так. Когда дело доходит до электропроводки в Орчард-Парке, штат Нью-Йорк, у вас должны быть опасения по поводу возраста проводки. Не только до тех пор, пока вы находитесь в доме, но и до тех пор, пока проводка находится в доме, и точка. Если вы живете в старинном доме, и проводка никогда не обновлялась, важно знать, как долго она может прослужить.

Ожидаемый срок службы электропроводки

Мы не можем указать точное количество лет, т.к.
также зависят от других факторов, таких как тип проводки. Проводка может длиться
десятилетия в большинстве ситуаций, так что вам не нужно переподключать
весь дом каждые пять лет или около того. Как правило, домашняя проводка может
50 лет. Но это также может быть намного меньше, например, если проводка была
плохо установлен изначально или в него были внесены любительские модификации при
какой-то момент.

Металл проводки прочный: медь выдерживает 100
лет, а алюминиевый (сейчас уже не такой распространенный) чуть короче, около 80 лет. Этот
не является окончательным словом о долговечности проводки, потому что защитное покрытие на
провод — если он есть! — также влияет на долговечность проводки.

Одним из примеров является проводка с ручкой и трубкой, которая является старым типом
жилая проводка, с которой мы знакомы, потому что мы выполняли работы по
исправить это. В этой системе электропроводки используются фарфоровые ручки для удержания оголенной меди.
проводка. Медь может служить долго, но это не значит, что она должна: это
может представлять большую опасность пожара.

Если провода имеют тканевую оболочку, выступающую
в домах до 1970-х годов возраст проволоки вызывает большую озабоченность, потому что ткань может
изнашиваются и становятся ломкими. Если провода оголены, это создает опасность
коротких замыканий и искрения, которые могут повредить электрическую систему и вызвать пожар.

Следует ли проверить электропроводку

Если вашему дому больше 25 лет, да, мы рекомендуем
наши электрики осмотрят проводку, а также ваш электрический щит.
(Устаревшие панели также являются серьезной проблемой.) Мы можем найти только несколько проблем.
пятна, которые нуждаются в замене, и мы также можем дать вам оценку того, как долго
можно ожидать, что проводка прослужит долго. Если мы обнаружим, что проводка имеет серьезную безопасность
проблемы, такие как ветхая оболочка, мы можем порекомендовать более обширную замену проводки, поскольку
а также обновление панели, если ваш дом требует перехода на 200-амперное обслуживание.

Мы также рекомендуем вам организовать проверку проводки, когда вы
приобретают дом. Вы хотите знать, был ли кто-либо из предыдущих владельцев
попытался выполнить любительскую работу по «заплатке», которая может создать опасность поражения электрическим током.
