Разводка электропроводки в частном доме своими руками

Содержание статьи

Разработка электрической схемы
Места установки электрооборудования
Разводка силовых кабелей
План разводки освещения
Обустройство щитка
Видео — инструкция

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
фломастеры разных цветов или ручки с разноцветной пастой,
кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

Мы определились с местами установки электроустановочных изделий розеток и выключателей.
Определили места установки электрооборудования.
На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

Лампа освещения 9 шт.
Выключатели 8 шт.
Розетки 12 шт.
Электрический щит 1 шт.
Электрический водонагреватель типа «Аристон» или другой 1 шт.
Стиральная машина 1 шт.
Холодильник 1 шт.
Посудомоечная машина 1 шт.
Электропечь с духовкой 1 шт.
Домашний кинотеатр 1 шт.
Компьютер 2 шт.
Розетки IP44, влагостойкие. 2 шт.
Розетка трехполюсная. 25A 1 шт.
Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

№	Название электроприборов	Количество Шт.	Мощность ватт	Суммарная мощность ватт	Сечение провода кв. мм.
1	Лампы освещения	9	100	900	1,5
2	Розетки свободные 16 А	6	700 Средняя мощность на 1 розетку	4200	2,5 на каждую розетку
3	Электрический водонагреватель Розетка 16 А с защитой от влаги	1	1500	1500	1,5
4	Стиральная машина Розетка 16 А с защитой от влаги	1	2000	2000	1,5
5	Холодильник. Розетка 10 А	1	250	250	1,5
6	Посудомоечная машина. Розетка 16 А	1	2000	2000	2,5
7	Электропечь с духовкой, розетка 25 А	1	6000	6000	4
8	Домашний кинотеатр. Розетка 10 А	1	500	500	1,5
11	Компьютер. 2 розетки 10 А	2	500	1000	1,5
14	Вытяжка. Розетка 10 А	1	300	300	1,5

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля	Участки прокладки кабеля.	Сечение провода кв. мм.
1, 2, 3	Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5)	1,5
4, 5, 6	Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина	1,5
7, 8, 9	Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой	4,0
10, 11, 12	Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3	4,0
13, 14, 15	Распаечная коробка № 4 –розетка в туалете (3)	1,5
16, 17, 18	Распаечная коробка № 3 – Розетки кухни (3)	2,5
19, 20, 21	Эл. Щит (4) – Распаечная коробка №1	4,0
22, 23, 24	Распаечная коробка № 1- Розетки спальни	2,5
25, 26, 27	Распаечная коробка № 1 – Распаечная коробка №2	2,5
28, 29, 30	Распаечная коробка № 2 – Розетки спальни и розетки зала.	2,5

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Содержание статьи

1 Варианты соединения проводов
- 1.1 Видео: схема прокладки кабеля в доме
2 Как выполняется разводка электропроводки
- 2.1 Стандартная схема
- 2.2 Видео: схема электрической разводки в квартире
3 Основные требования, предъявляемые к электрическим схемам
4 Как сделать разводку проводов своими руками
- 4.1 Видео: монтаж электрической проводки
5 Какие провода выбрать
- 5.1 Видео: как правильно подобрать сечение кабеля

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

осветительная группа жилых помещений и коридора;
подача электричества в комнаты;
электроснабжение в кухне и коридоре;
подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т. д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
В месте установки розетки устанавливается подрозетник.
Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Пять Сделай сам Предложения по электрической проводке, которые помогут предотвратить возгорание вашего дома | NFPA

Источник безопасности — 08 октября 2021 г.

Назад на целевую страницу блогов

Это было одно из тех писем, от которых вы просто съеживаетесь. За ним следует узел, который просто сидит внизу живота. Коллега прислал мне еще одну ссылку на статью «Спросите у «Эксперта»» в крупном новостном издании. Только они не брали эксперта в кавычки, как я. Издание очень хотело, чтобы читатель поверил, что получает знающий совет по электротехнике от кого-то другого, а не от эксперта. Хотя я в основном уверен, что намерение было хорошим, совет, к сожалению, не был. Проведение многих лет в сфере строительства и рядом с ним не делает кого-то экспертом во всех областях строительства. Будучи мастером-электриком с почти 30-летним опытом работы наравне с другими профессиями, я не обладаю знаниями, необходимыми для того, чтобы рассказать кому-то, как построить структуру своего дома. Я знаю, что многие домовладельцы обращаются к другим за советом, и что-то, что называется получением ответов от эксперта, безусловно, кажется привлекательным, но электричество и ошибки несовместимы. Когда дело доходит до электроустановок, даже одна маленькая ошибка может вызвать ад с разрушительными последствиями.

Учитывая, что эта неделя объявлена Неделей пожарной безопасности, самое время обсудить, почему правильная электропроводка так важна для предотвращения пожаров в доме. В марте 2019 года NFPA провела исследование, посвященное анализу домашних электрических пожаров на основе данных, собранных в период с 2012 по 2016 год. Один из ключевых выводов исследования гласит: «Домашние пожары, связанные с отказом или неисправностью электрооборудования, ежегодно в 2012-2016 годах приводили к гибели в среднем 440 гражданских лиц и 1250 травмам среди гражданского населения, а также к прямому материальному ущербу на сумму около 1,3 миллиарда долларов в год. ». Когда вы смотрите на эту статистику, зная, что люди и имущество, вероятно, являются вещами, которые вам дороги больше всего, может показаться, что самопроизвольная электрическая проводка может представлять слишком большой риск. Тем не менее, многие по-прежнему предпочитают брать на себя этот риск, часто исходя из предпосылки экономии денег. Но когда дело доходит до защиты вашей семьи и имущества, деньги не должны быть единственным определяющим фактором. Правильное и безопасное выполнение работы должно иметь большое значение в уравнении. Электрики тратят годы на изучение требований кодекса и навыков, необходимых для выполнения установок, чтобы соответствовать этим требованиям. Они также обязаны посещать курсы повышения квалификации, чтобы не отставать от действующих кодов, что является условием для продления лицензии. Не говоря уже о Лиаме Нисоне, у них есть особый набор навыков, которые они приобрели в течение своей карьеры, и которые позволяют им выполнять свою работу должным образом. Навыки, которые нельзя приобрести, прочитав книгу с практическими рекомендациями или получив ответы на свои вопросы в Спросите у «Эксперта» колонку в журнале.

Я задам такой вопрос: вы бы отдали своего близкого человека на операцию к врачу, который никогда не проходил ординатуру? Если ваш ответ был «нет», то как можно оправдать электропроводку дома без навыков, приобретенных в течение 4–5 лет обучения электрике. Кроме того, учитывая, что на кону, скорее всего, будет гораздо больше жизней, если проводка проводки в доме, а не один человек, перенесший операцию, можно утверждать, что это было бы непостижимо. Тем не менее, это происходит каждый день, много раз, домовладельцы, которые идут на такой риск. Это не рекламный ход, чтобы гарантировать, что электрики получат всю работу. В обозримом будущем доступно больше работы, чем электриков, чтобы выполнить эту работу. Моя просьба основана исключительно на безопасности и на том, чтобы домовладельцы видели и полностью учитывали неизмеримый риск, которому они подвергают себя, свои семьи и свое имущество, выполняя электромонтажные работы, для которых они не обучены должным образом. И хотя я знаю, что не смогу запретить всем выполнять свои собственные работы с электричеством, я могу предложить следующие предложения, которые помогут снизить некоторые риски:

Нанять электрика. Последняя попытка, потому что это очень важно. Электрики прошли специальную подготовку по требованиям норм и обладают навыками, необходимыми для выполнения установки в соответствии с нормами. Если вы все же решите выполнить свою работу самостоятельно, вы всегда можете вернуться к этому совету. В любой момент, когда вы почувствуете, что находитесь слишком далеко от своей головы, вы всегда можете сдаться и вызвать электрика, чтобы убедиться, что работа выполнена должным образом.
Не думайте, что это безопасно только потому, что это работает. То, что вы выполнили работу и загорелся индикатор, не означает, что установка была выполнена правильно. Возможно, провод, идущий от выключателя света к светильнику, имеет небольшой надрез в том месте, где была установлена скоба, которая слишком сильно зажала провод. Теперь область, где зажат провод, начинает искрить за стеной, где его не видно, и приближается к воспламенению бумажной подложки на изоляции в соседней стене. За годы работы электриком я неоднократно обращался в сервисную службу, когда после устранения проблемы (проблем) я выходил из дома, удивляясь, как он не загорелся.
Следуйте последней версии Национального электротехнического кодекса ® (NEC®) . Обновления в NEC вносятся каждые 3 года. На момент написания этого блога NEC 2020 года является самой последней версией NEC 2023 года, которая будет опубликована где-то осенью 2022 года. В некоторых местных юрисдикциях не используется самая последняя версия NEC. В некоторых случаях юрисдикции исключают применение некоторых частей NEC. Часто это происходит по настоянию групп с особыми интересами, которые не обязательно заботятся о безопасности потребителя, но в большей степени о итоговой стоимости в долларах. Например, в некоторых штатах были отменены требования к прерывателям цепи дугового замыкания (AFCI) для определенных областей дома. Знайте, что независимо от того, какой кодовый цикл используется в вашей локальной области и что может быть исключено, NEC является минимальным требованием, и вы всегда можете сделать больше. Итак, если вы прочитали о безопасности, которую обеспечивает защита AFCI, и решили, что хотите установить их в своем доме, обязательно сделайте это.
Получение разрешений и получение инспекций. Инспекторы по электротехнике, также известные как уполномоченный орган (AHJ), являются последним органом сдержек и противовесов для обеспечения электробезопасности независимо от того, кто выполнял работу. Они являются последней линией защиты домовладельцев в вопросе безопасности их дома с электрической точки зрения. В то время как многие D.I.Y. проекты часто выполняются без получения надлежащих разрешений и проведения инспекции, электрика определенно не та область, в которой вы хотите идти по этому пути. Это также противоречит закону и может привести к крупным штрафам, если вас поймают. Не говоря уже о дополнительном предполагаемом риске, которому вы подвергаетесь, если вам может быть отказано в страховом возмещении из-за пункта о небрежности, если ваш дом загорится или кто-то получит травму из-за неправильной электропроводки, а проверки не проводились.
Спросите НАСТОЯЩЕГО эксперта. Если вы собираетесь выполнять работу самостоятельно и искать ответы на свои вопросы, найдите настоящего эксперта, который даст вам точные ответы. Я часто обнаруживал, что инспекторы по электротехнике более чем готовы ответить на вопросы о том, как выполнить установку, прежде чем будет выполнена фактическая работа. Это может сэкономить на дорогостоящих расходах на дополнительную рабочую силу и материалы, связанные с повторным выполнением одной и той же работы дважды. Поспрашивая вокруг, вы также можете найти подрядчика по электротехнике, который готов позвонить в службу поддержки, чтобы проверить вашу работу и дать вам совет. Дело в том, что кого бы вы ни выбрали для поиска ответов на свои вопросы, убедитесь, что он/она является источником знаний в области электричества.

Когда дело доходит до электромонтажа, ошибиться нельзя. Хотя мы все должны принимать личные решения относительно размера риска, который мы хотим взять на себя, у нас также есть возможность искать информацию, необходимую для управления любым предполагаемым риском. Хотя домовладельцам часто по закону разрешено самостоятельно выполнять электромонтажные работы, найм лицензированного электрика для выполнения этой работы был бы лучшим выбором для снижения риска. Если они по-прежнему предпочитают выполнять работу самостоятельно, ею можно лучше управлять, понимая текущие требования к коду и обращаясь за любыми советами из заслуживающих доверия источников. При наличии людей и собственности, а также при таком большом весе правильной электроустановки крайне важно сделать все правильно. Человеку свойственно ошибаться, но электричество не знает прощения.

Важное примечание: Любое мнение, выраженное в этой переписке, является личным мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта переписка не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее Технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

Электрика,
Государственное образование

Подпишитесь на информационный бюллетень сети NFPA

Зарегистрироваться

Кори Ханнас

Старший специалист по электрооборудованию

Подробнее Кори Ханнас

Связанные статьи

14 ОКТЯБРЯ 2022

Уровень безопасности – Экосистема пожарной безопасности и безопасности жизнедеятельности NFPA

18 НОЯБРЯ 2021

Соблюдение простых советов по домашней электробезопасности поможет сосредоточиться на семье на День Благодарения

29 ОКТЯБРЯ 2021

В осенние и зимние месяцы помните о домашней электробезопасности при использовании гидромассажных ванн и спа-салонов.

09 СЕНТЯБРЯ 2021 ГОДА

Безопасность генератора: быть готовым, когда это больше всего необходимо

20 мая 2021 г.

Преподавание электробезопасности как часть образования по предупреждению пожаров и ожогов

13 мая 2021 г.

Преподавание электробезопасности как часть образования по предупреждению пожаров и ожогов

Могу ли я сделать электропроводку дома самостоятельно?

Независимо от того, модернизируете ли вы освещение в своем доме, делаете капитальный ремонт или устанавливаете гидромассажную ванну на заднем дворе, вам потребуется изменить электропроводку. Для многих работ выбор профессионального электрика остается за вами. Хотя некоторые электрические задачи всегда требуют сертифицированного специалиста по электрике.

Если вы планируете выполнять электромонтажные работы без профессионала, обязательно изучите основы и всегда оставайтесь в своей зоне комфорта. Электрическая система вашего дома может быть опасной, если она работает неправильно. А некачественные электромонтажные работы могут создать опасность возгорания.

Если вы не уверены, сможете ли вы завершить свой предстоящий проект в одиночку, всегда лучше позвонить электрику для обсуждения. Наша команда в 4-Star Electric доступна для всех бытовых услуг, от минимальной модернизации до полной электрической переделки. Наши сотрудники дадут вам лучший в отрасли совет, даже если вы решите работать в одиночку.

Давайте посмотрим, когда и почему профессиональные электрики имеют значение.

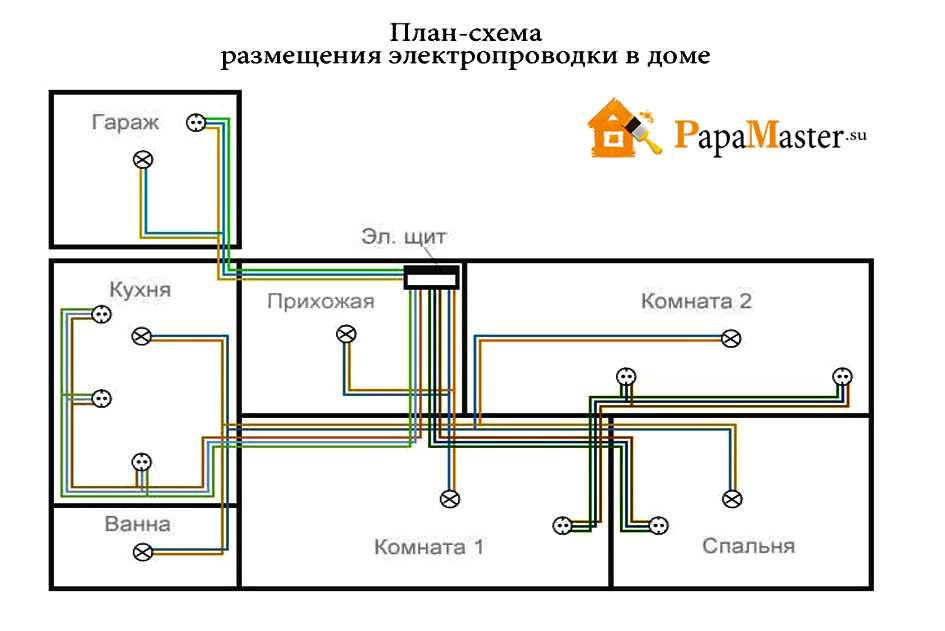

Общие сведения о домашней электропроводке

Электрическая система вашего дома представляет собой сложную сеть цепей, которые постоянно подают электричество. Электрические сети (провода, которые доставляют электричество из сети общего пользования к вашему дому) постоянно доставляют энергию. Поэтому электрические проекты своими руками всегда требуют понимания рисков и мер предосторожности.

Ваш главный электрический щит

Центром нагрузки вашего дома является главный электрический щит. Эта станция регулирует количество электроэнергии, проходящей через проводку вашего дома. На главной панели расположены автоматические выключатели, которые отключают питание при обнаружении короткого замыкания и других опасностей.

Ваш главный щит распределяет электроэнергию от основной линии обслуживания по различным цепям в вашем доме. Цепи обычно организуются по комнатам или группам комнат. Модернизация электрощита – обычное дело в старых домах. Но из-за важности электробезопасности перемонтаж главной панели требует помощи электрика.

Законно ли самостоятельно проводить электропроводку в моем доме?

Правда в том, что это зависит от обстоятельств. Этот вопрос состоит из двух частей и требует дополнительных вопросов:

Требуется ли для проекта, который вы выполняете, разрешение на электроснабжение?
Могут ли домовладельцы запрашивать разрешения на тот тип проекта, который вы завершаете?

Для очень простых операций, таких как замена выключателя или лампочки, разрешение, скорее всего, не потребуется. Но более сложные задачи, такие как модернизация электропроводки или добавление электрических розеток, могут потребовать одобрения местных властей. Изменения в вашем главном электрическом щите почти всегда ограничены. Проконсультируйтесь с вашим руководящим органом о законах о разрешениях.

В Калгари эти проекты по благоустройству дома всегда требуют, чтобы работа выполнялась профессиональным электриком:

Установка, изменение или модификация основного электроснабжения, включая главный щит, главный выключатель или основание счетчика.
Установка электропроводки в стационарных заглубленных плавательных бассейнах и гидромассажных ваннах
Установка или изменение солнечных фотоэлектрических систем

Имейте в виду, что в Калгари владельцы многоквартирных домов и многоквартирных домов не могут получать разрешения на электроснабжение. Дома такого типа должны обслуживаться лицензированным электриком, нанятым по контракту.

Даже если вы выполняете работу самостоятельно, во многих случаях потребуется проверка электрооборудования сертифицированным электриком. Это часто необходимо для целей страхования и городских подзаконных актов.

Профессиональная разница

Для некоторых работ обязательно нужен профессионал. Но даже если вы делали это раньше или думаете, что справились с задачей, есть преимущества в том, чтобы нанять профессионалов.

Гарантированное обслуживание

Если вы уже не являетесь профессионалом в области электротехники, вам, вероятно, придется учиться на каждом этапе процесса подключения. А это значит, что ошибки могут быть допущены. Электрическая проводка в вашем доме — это не то, что нужно делать наугад. Так что неправильная работа будет означать повторение всего заново.

Когда электрик из 4-Star выполняет электропроводку в вашем доме, работа и обслуживание всегда гарантированы на 100%. Полное электрическое спокойствие. Мы уверены в наших электриках и имеем многолетний опыт. Но в редких случаях, когда что-то пойдет не так, мы исправим это бесплатно.

Найм электрика – это своего рода подстраховка для вашего времени и финансов. 4-Star Electric гарантирует все услуги на дому в течение 3 лет!

Электробезопасность

Опасность поражения электрическим током может привести к несчастным случаям в неправильных ситуациях. Безопасность должна быть в центре внимания каждого проекта домашней электропроводки. Поэтому, когда вы делаете электропроводку дома самостоятельно, вам нужно спросить себя: является ли безопасность приоритетом?

Электрики являются частью сертифицированной профессии. У них есть образование, образование и опыт, чтобы распознавать проблемы безопасности и устранять потенциальные проблемы с электричеством. Поэтому, если вы решите заняться электропроводкой в одиночку, убедитесь, что вы уважаете электричество так же, как и профессионал.

Защищено гарантией

Не все электрические компоненты одинаковы. Как и в случае с часами или автомобилем, качество деталей влияет на качество конечного результата. От проводки до розеток и всего остального, вы должны убедиться, что используемые вами детали качественные. Использование провода неправильного сечения для силы тока цепи может вызвать серьезные проблемы .

Электрики следят за тем, чтобы новая проводка соответствовала специфике вашего проекта. Если электрическое оборудование выйдет из строя в течение первых 3 лет, 4-Star Electric бесплатно заменит эти компоненты. Еще раз, вы избежите неудобств и дополнительных расходов в будущем, наняв электрика по дому.

Экспертные знания для любой работы

Электропроводка в вашем доме может быть сложнее, чем вы думаете. В зависимости от возраста вашего дома и от того, кто ранее выполнял электромонтажные работы, могут быть некоторые сюрпризы с проводкой.

Что касается домашней электропроводки, скорее всего, мы ее уже видели. Наш профессиональный опыт избавляет от догадок в неожиданных задачах. Наши электрики выполнили бесчисленное количество работ:

Ремонт и модернизация алюминиевой проводки
Установка и подключение детекторов дыма / угарного газа
Модернизация и перемещение электрических панелей
Обслуживание / установка и модернизация счетчиков
Ремонт подземной электропроводки
2Электромобили (EV) Розетки и блокировки
Внутреннее и наружное освещение
Гидромассажные ванны, сауны, парилки и бассейны
Диагностика и устранение неисправностей электрооборудования
Проверка электрооборудования
Защита компьютеров и телефонов

2 90 Surge 1920 Ремонт кухни

Ремонт электрооборудования от начала до конца
Завершение электромонтажа дома по индивидуальному заказу

Вместо самостоятельной работы сделайте себе одолжение

Знание того, следует ли вам самостоятельно выполнять электропроводку, сводится к тому, чтобы вы знали, как выполнять эту работу.
