Расстояние заземление от дома: Расстояние от контура заземления до фундамента здания по ПУЭ

Содержание

Контур заземления

Конструкции и размеры контура заземления частного дома:

Контур заземления представляет собой конструкцию, состоящую из соединённых друг с другом и проложенных в земле заземлителей.



Ориентировочные размеры при устновке в грунт вертикального заземлителя.


Заземлители, выполняя монтаж контура заземления, устанавливают в ряд или в виде тругольника, квадрата, прямоугольника и т.п., исходя из требований и наличия площади для монтажа. В грунтах с большим удельным сопротивлением один заземлитель [даже глубинный] — может имеет большое сопротивление и для получения требуемой меньшей величины сопротивления растеканию тока приходится устраивать
заземление из нескольких, соединённых между собой, единичных заземлителей, включенных параллельно.
Такой контур заземления называется многоэлектродным.

Токи, растекающиеся с параллельно соединенных одиночных заземлителей, оказывают взаимное влияние, возрастает общее сопротивление заземляющего контура, которое тем больше, чем ближе расположены вертикальные заземлители друг к другу. Поэтому расстояние между вертикальными заземлителями должно быть не менее их длины.



Верхние слои грунта подвержены значительным изменениям влажности. Вследствие этого сопротивление контура будет тем стабильнее, чем глубже он расположен в грунте.

Для уменьшения влияния климатических условий на сопротивление заземления верхнюю часть заземлителя размещают в грунте на глубину не менее 0,7 метра.
Контур устанавливается с меньшими затратами, где грунт имеет низкое удельное сопротивление, эффективность заземления при правильном расчёте выборе его расположения может быть повышена в несколько раз.

Порядок выполнения монтажных работ:

  • производится выбор оптимального места для заземляющего устройства

  • разработка грунта

  • начало установки

  • поэтапные замеры прибором сопротивления в процессе монтажа заземлителей

  • окончание работ при получении требуемого результата проверки сопротивления

  • оформление и выдача документов о состоянии заземления.

Цена контура заземления:

Какая будет цена контура заземления для частного дома?

На вопрос о общей стоимости работ — можно назвать только ориентировочную сумму.

Возникает ещё один вопрос — с чем это связано?

Основной показатель работоспособности заземляющего устройства — это сопротивление растеканию тока, которое, в свою очередь, зависит от удельного сопротивления грунта на месте монтажа. чем меньше его значение, тем легче произвести установку заземления, соответственно с меньшими материальными и трудовыми затратами.

Например, при выполнении работ в сухой глине — потребуется гораздо меньшая длина и число вертикальных электродов (соответственно и меньшая цена), если сравнивать с монтажом на участке где сухая супесь, которая обладает очень большим удельным сопротивлением.

Следует понимать, что при отсутствии замеров нет гарантии, что показания соответствуют нормативам.

Материалы для заземления:

Материалы для контура заземления должны выбираться с учетом защиты от коррозии, соответствующих термических и механических воздействий, эти значения указаны в нормативных документах

Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл. 1.7.4.(ПУЭ)


Дополнения к ПУЭ — это перечень и требования для материалов с антикоррозионными покрытиями ( для омеднённой и нержавеющей стали) —



Указаны в ГОСТ Р 50571.5.54-2013 «Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.»

Виды контуров заземления:


В зависимости от назначения контура заземления, используемой площади и удельного сопротивленя грунта — заземлители, для контура, могут устанавливаться различных видов — некоторые из них:

— Кольцевой контур заземления — чаще всего монтаж производится плоским проводником(полоса). Важный момент — полоса в траншее должна укладываться на ребро. Кольцевой заземлитель является
заземлителем поверхности, который должен быть проложен в виде замкнутого кольца на расстоянии 1,0 м и на глубине 0,5/0,7 м в
земле вокруг фундамента дома.

— Многоэлектродный контур заземления — это совмещённый монтаж горизонтального и вертикальных заземлителей, чаще всего выполняется в виде треугольника, а при необходимости — с большим количеством электродов.

Сопротивление контура заземления частного дома:

Электросеть загородного частного дома относится к электроустановкам напряжением до 1кВ (1000 Вольт), соответственно сопротивление заземляющего контура не должно превышать допустимые параметры.

Значения сопротивления заземляющих устройств для каждого вида электроустановок должны удовлетворять значениям, приведенным в соответствующих главах Правил(ПУЭ) и таблице 1.8.38.

Наибольшие допустимые значения сопротивлений заземляющих устройств(ПУЭ)

Расчёт контура заземления:

Чтобы правильно произвести расчет контура заземления — длину и количество заземлителей, входящих в будущую конструкцию , нужно знать знать максимальное значение удельного сопротивления слоя грунта на глубине, приблизительно в три раза превышающей глубину закладки заземлителя. Это значение определяется путем измерений удельного сопротивления грунта в месте устройства заземления с учетом коэффициентов влажности.

Если взять значение удельного сопротивления грунта из таблиц(как чаще всего это делают при проектировании в офисе и не выезжая на место строительства), то после монтажа такого контура заземления — расчетное значение может не совпасть с измеренным после выполнения работ..


Поэтому часто в проектах заземления указывают, что если значение сопротивления установленного контура будет превышать допустимое, следует увеличить количество заземлителей, т.е. увеличить объём работ, соответсвенно увеличивается заложенная в смете цена.

Для заземления газового котла расчетное сопротивление не должно превышать 10 Ом.

Подключение контура заземления к электросети дома:

Следует иметь в виду, что только монтажа и подключения контура заземления — не достаточно для обеспечения электробезопасности, например дачи или частного дома и т. п. Для этого, должны быть соблюдены требования к электроустановкам указанные в гавах ПУЭ:


Глава 1.7. «Заземление и защитные меры электробезопасности»


Глава 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий»


Эти требования являются взаимосвязанными и их частичное выполнение может привести к непредсказуемым последствиям, как для электро, так и пожарной безопасности..

Чтобы произвести монтаж и подключение заземления, нужно обладать знаниями по устройству электроустановок и нормативных документов.

Если при монтаже самой конструкции контура своими руками проблем особо не возникает, то при проверке сопротивления и подключении заземляющего устройства в электросеть дома, часто совершаются ошибки.

Когда нет ответа на часть из многих существенных вопросов, неоходимых для монтажа и подключения контура заземления — например:
— Чем отличается система заземления ТТ от системы заземления TN(три типа)?

— Почему эксплуатация электросети дома с системой заземления ТТ без УЗО — запрещена?

— Какая система заземления будет применяться в вашем доме?

— Почему сопротивление растеканиЮ тока является основным показателем качества контура заземления и как оно проверяется во время монтажа?


— и т. п.


В этом случае, чтобы не совершать ошибок, следует изучить правила.


Проверка контура заземления:

Основной критерий качества установленного контура заземления для частного дома (и не только) — это сопротивление растеканию тока, точное значение которого возможно узнать только после поверки измерительным прибором.


Производить замеры нужно в обязательном порядке и сопротивление заземления должно соответствовать нормативам. Но чаще всего владельцы загородных частных домов при самостоятельном монтаже(или нанятые работники), пренебрегают замерами, без которых нельзя оценить в полной мере качество установленного заземляющего устройства.


При профессиональном монтаже, после установки выполняются приемо-сдаточные испытания согласно ПУЭ и выдаётся электроизмерительной лабораторией протокол. В дальнейшем, измерение сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные ПТЭЭП, а также после каждого капитального ремонта.

Периодичность проверки в полном объеме производится не реже 1 раза в 12 лет.

Проверка коррозионного состояния элементов, находящихся в земле:

Локальные коррозионные повреждения в земле выявляются при осмотрах со вскрытием грунта.
Если элементы конструкции выполнены из чёрного металла (уголков, труб, полосы и т.п.), то самыми уязвимыми для коррозии являются сварные соединения и такие места проверяются в первую очередь.

Контур заземления для газового котла

Сопротивление контура заземления для газового котла должно не превышать 10 Ом. Данные измерений заносятся в протокол(акт) стандартной формы для предоставления в газовую службу.

Следует отметить, что окончательная длина и число заземлителей определяется в процессе проведения работ и измерений прибором сопротивления растеканию тока, которое зависит от грунта в котором производится монтаж.


Контур заземления для молниезащиты III Категории.

Молниезащита III Категории (РД 34.21.122-87)

2.26…..каждый токоотвод молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м;



…….Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ.

Из этого следует, что для электорустановки и молниезащиты дома устанавливается общий контур заземления.

Полоса для контура заземления

Отметим, что в контуре заземления, в качестве горизонтального проводника используется преимущественно стальная полоса. Полосы, из различных материалов, широко представлены на рынке различными производителями и его приобретение не вызывает особых проблем. Металлическая полоса, предназначенная для прокладки в земле, должна обладать поперечными габаритами не менее указанных для проводников, проложенных в грунте. Например, при при монтаже полосы заземления, одного из самых распространённых видов, из стали горячего цинкования — площадь поперечного сечения не менее 90 мм2, а тощина стенки — не менее 3 мм.

В зависимости от типа и назначения заземляющего устройства горизонтальный проводник может быть отдельным заземлителем или связующим элементом вертикальных электродов.

Установка в траншее, производится ниже глубины промерзания верхнего слоя почвы, в противном случае в зимний период, сопротивление растеканию тока может увеличится в несколько раз. Следует знать, что полосу в трашее следует укладывать строго на ребро для обеспечения хорошего контакта с грунтом, который создаёт благоприятные условия для отвода аварийных нагрузок, а при закапывании не должен присутствовать мусор и камни.

Цена полосы для заземления напрямую зависит от типа матераля. Самая низкая цена — из чёрного металла, высокая стоимость из нержавеющей стали, медной и стали с гальваническим медным покрытием.


Заземление в частном доме: монтаж, размеры, материалы

Электричество может быть причиной серьёзных травм, иногда даже с летальным исходом. Для защиты от этих проблем электроприборы, особенно в металлическом корпусе, необходимо заземлять, а электропроводку прокладывать по трёхпроводной схеме. Если в многоквартирных домах подключение к контуру заземления производится электрокомпанией, то заземление в частном доме приходится выполнять самостоятельно.

Для чего нужно заземление

Подключение электропроводки к контуру заземления необходимо для разных задач, среди которых безопасность людей и защита электропроводки от перенапряжения и грозовых разрядов.

Повышение безопасности

Основная цель монтажа заземления — это защита людей от поражения электрическим током. Ни один электроприбор не служит вечно и всегда возможна ситуация, при которой будет повреждена изоляция между внутренними элементами оборудования и металлическим корпусом, при этом на последнем окажется высокое напряжение.

При этом возможны два варианта развития событий:

  • Без заземления. Электроприбор продолжает работать, а в случае прикосновения человека к корпусу ток начинает протекать по пути электросхема-повреждённая изоляция-тело человека-пол, который в большинстве квартир, даже если он деревянный и сухой, не является надёжным изолятором и не может обеспечить надёжную защиту.

  • С заземлением. В случае повреждения изоляции возникает короткое замыкание между элементами, подключёнными к фазному проводу и землёй, что приводит к появлению сверхтока и аварийному отключению автоматического выключателя. Если сила тока недостаточна для срабатывания защиты, то в любом случае заземление обеспечит отсутствие потенциала на корпусе, а при наличии в схеме электропроводки УЗО появившийся при этом ток утечки вызовет отключение дифзащиты.

Защита бытовой техники

Современная трёхфазная электропроводка выполняется по пятипроводной схеме, а однофазная, соответственно, по трёхпроводной. При этом заземляющий проводник РЕ заземляется на трансформаторной подстанции.

Однако полная замена проводки требует больших затрат, поэтому ПУЭ гл.1.7 допускается модернизация старой системы заземления TN-C с целью повышения безопасности жителей дома.

Для этого она преобразовывается в схему TN-C-S путём дополнительного присоединения к контуру подходящего к дому нейтрального проводника РЕN и подключения к нему внутридомовой линии заземления.

Это не только позволяет заземлить корпуса электроприборов, но и обеспечит стабильное напряжение в сети в случае обрыва нулевого проводника и отсутствия уравнительных токов.

Такой режим работы является аварийным и требует немедленного устранения, однако наличие контура поможет защитить бытовую технику от перенапряжения. Кроме того, к контуру заземления подключаются устройства грозозащиты и защиты от импульсного перенапряжения УЗИП.

Из чего состоит заземляющий контур

Самым распространённым материалом для изготовления контура является углеродистая сталь. В ПУЭ п.1.7.111 в таб.1.7.4 указаны минимальные размеры этого изделия.

Основными элементами контура заземления для частного дома являются:

  1. Вертикальные заземлители. При изготовлении из прутьев диаметр должен быть не менее 16 мм, для труб он увеличивается до 32 мм, размеры уголка должны быть не меньше, чем 50х50х4 мм.

  2. Горизонтальные заземлители. При использовании прутьев их диаметр может быть уменьшен до 10 мм, размер уголка или коробочки не меняется.

  3. Подвод к зданию. Осуществляется стальной полосой 40х4 мм.

Подключение контура к сети производится медным проводом 10 мм² или алюминиевым 16 мм².


Информация! При использовании вместо обычной углеродистой оцинкованной или омеднённой стали поперечное сечение элементов может быть уменьшено.

Какие материалы и инструменты нужны для монтажа

Перечень материалов и размеры элементов указаны в ПУЭ п.п.1.7.100-118 и таб. 1.7.4, поэтому перед тем, как сделать заземление в частном доме, необходимо внимательно изучить этот документ.

Длина вертикальных заземлителей (штырей) зависит от типа почвы, но для большинства районов она должна быть не менее 3 метров, а горизонтальные соединители должны быть не короче 5 метров.

Следовательно, для конструкции необходимы:

  • Уголок стальной 50х50х4 мм для вертикальных заземлителей. Нужны 3штх3м=9 м;

  • Уголок для горизонтальных заземлителей. При треугольном контуре общая длина составит 3штх5м=15 м;

  • Полоса металлическая 40х4 мм для подвода к зданию. Размер зависит от расстояния от ближайшей точки контура до стены;

  • Коробка монтажная 40х40х4мм;

  • Для подключения используется провод ПуГВ 10 К или ПВ-3 сечением 10 мм².

Для монтажа будут необходимы сварочный аппарат, углошлифовальная машинка и землеройный инструмент — лопата или миниэкскаватор.


Не рекомендуется применять для монтажа арматуру. Дело в том, что арматура в земле очень быстро подвергается коррозии. Кроме того из-за каленого наружного слоя армаруты, протекания тока по поверхности происходит по-другому. Это увеличивает сопротивление всего контура.

Основные требования к сопротивлению контура заземления

Главный параметр контура заземления — это его сопротивление. Его величина указывается в ПУЭ п.1.7.103 и должна обеспечивать надёжную защиту от поражения электричеством.

Каким должно быть сопротивление

Согласно требований нормативных документов величина сопротивления контура зависит от напряжения линии. В сети 0,4 кВ, в которой величина линейного напряжения составляет 380 В, а фазного 220 В, сопротивление контура в любую погоду и любое время года должно быть не более 30 Ом.

Поэтому заземлители должны находиться глубже уровня промерзания почвы зимой и её высыхания летом. В сухих грунтах величина сопротивления может быть увеличена, но не более чем в 10 раз, в зависимости от проводимости почвы.

Почему заземление чаще делают треугольником

Форма контура может быть любой, но чаще всего заземление в частном доме монтируют в виде треугольника, по углам которого размещены вертикальные заземлители. Такое расположение электродов имеет ряд преимуществ перед линейным подключением заземлителей:

  • Меньше необходимая площадь. Выделить участок 5х5 м обычно проще, чем прямую линию длиной 10 м, особенно, если монтаж заземления производится рядом с уже построенным зданием.

  • Большая надёжность конструкции. В контуре треугольной формы каждый электрод соединён с двумя соседними заземлителями перемычками и разрушение одной из них не влияет на эффективность работы заземления. В отличие от треугольника в линейной конструкции выход из строя одной из перемычек приводит к отключению электродов, расположенных после места повреждения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления.

Если на участке нет места для монтажа контура в виде треугольника, можно применить контур заземления в виде прямой линии (линейный). Его удобно монтировать вдоль стены дома или забора.

Преимущество в том, что количество забитых штырей (электродов) может быть любым и чем их будет больше, тем будут лучшие показатели по сопротивлению контура.

Какой размер треугольника для заземления

Размеры треугольной конструкции контура ограничены двумя факторами. Слишком большое расстояние между заземлителями увеличивает объём земляных работ и повышает электрическое сопротивление самой конструкции, а слишком маленькое снижает эффективность растекания тока в почве из-за её значительного собственного сопротивления.

Поэтому в различных нормативных документах указывается рекомендованные размеры треугольного контура — длина вертикальных штырей не менее 3 метров, а оптимальная длина горизонтальных соединителей 5 м.

Такая конструкция обладает оптимальным соотношением цена/качество и отклонения от этих параметров ухудшают работу заземления либо приводят к неоправданному росту его стоимости.

Почему штыри заземления нельзя располагать близко друг к другу

Главным фактором, ограничивающим минимальное расстояние между заземлителями, является коэффициент использования. Согласно данным расчётов и экспериментов максимальное значение этого параметра достигается при L=2,2l, где l — длина отдельного штыря.

При его длине 3 метра сторона треугольника должна быть не менее 6,6м но, учитывая рост сопротивления перемычек, на практике она ограничена 5 метрами.

С другой стороны, при уменьшении расстояния между заземлителями значение коэффициента падает и при L=0,033l или 10 см при длине вертикального прута 3 м установка второго штыря становится бесполезной.

Это относится так же к увеличению сечения вертикальных заземлителей, которые в данном случае можно рассматривать как два параллельных электрода.


Информация! При одинаковом расстоянии штыри в линейном заземлении имеют бОльший коэффициент использования, чем в треугольном.

Монтаж контура заземления своими руками

Для монтажа контура нет необходимости приглашать специалистов. Зная, как правильно сделать заземление в частном доме, его можно сделать самостоятельно.

Разметка

Над местом установки контура не должно быть в настоящее время или планироваться постройка каких-либо сооружений. Не рекомендуется размещать его под деревьями, корни которых могут повредить металлоконструкцию, или под пешеходными дорожками.

Оптимальный вариант для заземления — установить его под поливной клумбой с цветами рядом со стеной здания для уменьшения длины подводящей полосы.

Вода при поливе будет дополнительно уменьшать сопротивление, а цветы помешают людям ходить над контуром. Это может предотвратить попадание прохожих под шаговое напряжение при появлении тока утечки.

После выбора места на почве проводятся линии, по которым будут выкопаны траншеи для укладки горизонтальных заземлителей и подвода к дому.

Выкапываем траншею

По линиям разметки необходимо выкопать траншеи. Глубина канав определяется глубиной промерзания почвы, но не менее 50-70 см, ширина должна позволять производить электросварку и окраску мест соединения.

Для предотвращения преждевременного осыпания стен траншеи их следует сделать наклонными или укрепить деревянными щитами.

Забиваем уголок (штыри)

По углам треугольника кувалдой забиваются уголки. Для облегчения этого процесса нижние концы следует при помощи электросварки или углошлифовальной машины обрезать под углом около 30°.

Длина уголков должна быть не ровно 3 метра, а на 20 сантиметров больше. это необходимо для обрезания смятых краёв и приваривания электродов к соединителям.

Если загнутые концы штырей мешают выполнению электросварочных работ, их необходимо обрезать, в противном случае их можно будет просто засыпать землёй.

Сварочные работы

Сборка конструкции производится только при помощи электросварки. Болтовые соединения в земле ржавеют, что может привести к отсутствию контакта между элементами.

Соединение осуществляется сплошным швом, желательно в нескольких местах на каждом углу треугольника. Для улучшения качества сварки и лучшего прижатия элементов друг к другу используется струбцина или «мартышка» — кусок трубы или арматуры с двумя короткими отрезками на одном из концов.

Сварные швы красим битумным лаком

В процессе соединения элементов при помощи электросварки сварочный шов и металл рядом с ним нагревается до температуры плавления. Это негативно влияет на коррозионную стойкость контура. Поэтому для защиты от ржавчины место сварки необходимо окрасить битумным лаком.

В отличие от обычной краски битумный лак представляет собой раствор смолы в бензине или уайт-спирите и после высыхания растворителя на металле остаётся покрытие, которое не будет разрушаться в земле и повысит срок службы конструкции.


Важно! Окрашивать остальные элементы запрещено. Это изолирует металл от грунта и повышает сопротивление электрическому току.

К полосе привариваем болт

Подвод заземления к зданию производится стальной полосой 40х4 мм и должен подниматься по наружной стене на 20 см над уровнем почвы. Наружный участок полоски окрашивается жёлтыми и зелёными поперечными полосами.

Для соединения контура с электропроводкой к верхнему концу полосы необходимо приварить головку болта М8 или М10 для подключения к нему соединительного провода. Для этого используется медный провод 10 мм², алюминиевый 16 мм² или стальной профиль 75 мм².

Проверка параметров

Перед завершением земляных работ необходимо проверить сопротивление растеканию нового контура. Это необходимо для обнаружения недостатков монтажа и их исправления, что намного проще сделать, если имеется доступ к местам соединений металлоконструкции.

Согласно ПУЭ п. 1.7.103 максимально допустимое сопротивление зависит от напряжения сети и назначения заземления — первичное или повторное.

Для сети 220/380 В сопротивление контура, находящегося возле дома и являющегося основным в системе электроснабжения TN-C-S или единственным при отсутствии его подключения к нейтрали, должно быть не более 30 Ом.

Заводим контур заземления в дом

После завершения монтажа конструкции и засыпания траншей землёй готовый контур присоединяется к электропроводке. Согласно ПУЭ п.1.7.117 сечение проводника, используемого для этой цели, зависит от его материала:

  • медь — 10мм²;

  • алюминий — 16мм²;

  • сталь — 75мм².

Медную и алюминиевую жилы подключают к ранее приваренному болту, стальной прут Ø10 мм или шину 20х4 мм удобнее просто приварить к выходящей из земли полосе.

Что делать если сопротивление контура заземления не соответствует нормам

В том случае, если сопротивление контура заземления не соответствует нормам, указанным в ПУЭ и других нормативных документах, единственная возможность его понизить — это добавить дополнительные заземлители.

Они забиваются на расстоянии 3-5 м от уже существующих электродов и подключаются к ним по технологии, по которой производился монтаж нового заземления.

Желательно новый электрод соединить со старыми при помощи двух соединителей таким образом, чтобы получился треугольник. Два угла этого треугольника составляют существующие штыри, а в третьем находился новый заземлитель.

Этот способ используется как для вновь построенного контура, так и для такого, который эксплуатировался 10-20 и более лет.


Внимание! Некоторые недобросовестные монтажники вместо ремонта контура перед сдачей его в эксплуатацию заливают места установки электродов водой, иногда солёной. Это действительно уменьшает сопротивление, но только до тех пор, пока вода не высохнет, а избыточная влага, а тем более соль, ускоряет процесс коррозии и окончательный выход контура из строя.

Подключение в электрощите

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

  • — переделать систему TN-C на систему TN-C-S;

  • — произвести подключение по системе ТТ.

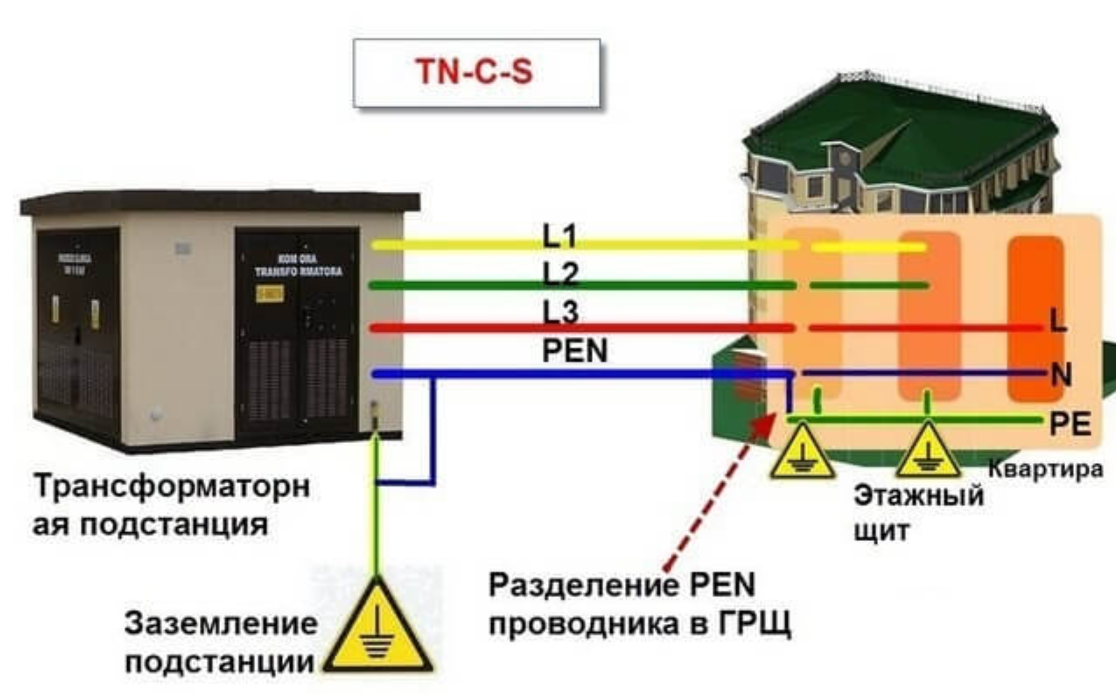

Подключение по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником питающей линии. Подключение таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Вывод

При отсутствии заземляющего проводника РЕ в линии электропередач для безопасности людей необходимо смонтировать контур заземления самостоятельно. Такое заземление в частном доме обеспечит надёжную защиту жильцов от поражения электричеством. Выполнение этих работ доступно любому домашнему мастеру, владеющему основами работ с металлом и электросваркой.

Похожие материалы на сайте:

  • Виды заземлений в системе TN

  • Что будет если перепутать ноль и землю

  • Для чего нужно зануление

электрика — Можно ли самостоятельно установить заземляющий стержень?

Категорически нельзя

Вы можете не использовать водопроводную трубу в своем доме вместо проводки заземления между розетками и панелью. Это не сработает, не законно и создаст иллюзию безопасности — все равно, что снимать обувь в аэропорту.

Однако в 2014 году правила переоборудования собственно оснований были значительно смягчены. Больше нет необходимости заменять весь кабель, теперь можно просто вставить оголенный или зеленый провод между розеткой и 9.0005 панель обслуживания, которая его обслуживает .

Система заземления — это гораздо больше, чем это

Электричество циркулирует по петлям. Он хочет вернуться к источнику генерации, а не к земле. Земля в любом случае не очень хороший проводник. Есть две основные группы угроз:

  • природное электричество, которое на самом деле хочет вернуться в землю, потому что это его источник — молния и электростатический разряд.
  • рукотворное электричество которого нет там, где оно должно быть. Мы хотим, чтобы он нашел альтернативный путь обратно к source это намного лучше, чем шокировать человека.

Системы заземления сбивают с толку, потому что они пытаются решить сразу две очень разные проблемы. Таким образом, они делают две совершенно разные вещи одновременно. Не путайте их. Не думайте, что одно заменяет другое.

Его сердцевиной является сервисная панель.

Внутри сервисной панели у вас есть две шины: нейтральная и заземляющая. Нейтраль — это нормальный ток, возвращаемый обратно к источнику. Заземление — система защитного заземления оборудования, рассчитанная на ненормальный текущий поток. Нейтраль и земля жестко разделены.

Нейтраль соединена с землей ровно в одном месте: главная сервисная панель, и это называется соединение нейтраль-земля . Это может выглядеть довольно небрежно: иногда вы видите столбцы со всеми нейтральными и фоновыми изображениями, заспамленными на одном и том же столбце, который лучше бы был главной панелью. В подпанели они жестко разделены.

Что делает эта связь между нейтралью и землей? Во-первых, он гарантирует, что аномальный ток, пойманный системой заземления, может вернуться к источник . Во-вторых, это гарантирует, что все проводники останутся под нормальным напряжением по сравнению с вашей системой заземления (например, в случае проблемы с трансформатором энергетической компании).

Система заземляющих электродов

Эта система обеспечивает соединение с реальной физической землей. Да, это может быть связано с водопроводом. Код указывает, что является приемлемым. Сделайте один из них.

Затем он привязывается к шине заземления на главной сервисной панели. Могут потребоваться и другие заземлители, т.е. на хозяйственных постройках, а те тоже привязаны к системе заземления.

Что делает система заземляющих электродов? Во-первых, он обеспечивает путь для естественного электричества, чтобы вернуться к его источнику — земле. Во-вторых, это дает заземляющему соединению способ снизить нейтраль до фактического напряжения земли (или, если быть более точным, подтянуть землю вокруг вашего дома до напряжения утечки трансформатора, что является наименее уродливым способом решения этой проблемы).

От наземного бара бежит к каждой розетке

И не делайте хоумран для каждой розетки. Когда вы модернизируете заземление, цепи из одной панели могут использовать общий провод заземления, , если он достаточно большой . Таким образом, вам не нужно доставать до панели, подойдет любая другая заземленная точка, если она достаточно велика. Таким образом, вы можете сделать «дерево» для всех ваших участков. Вы можете делиться землями при дооснащении, вы не можете делиться нейтральными.

Провода заземления не должны проходить по маршруту проводов под напряжением. Они могут использовать любой практический маршрут.

Начните с планирования заземляющего провода для самых больших нагрузок, которые будут иметь номер 10 или около того. Затем установите распределительные коробки в нужных местах, чтобы ваши меньшие заземляющие провода могли начинаться с одной из них, а затем последовательно подключаться ко всем вашим розеткам.

Чтобы получить заземляющий провод, вы можете сбросить старый Romex, который поврежден или непригоден для использования по другим причинам. Вам нужно зачистить его до оголенного провода (поэтому крысиная или поврежденная изоляция не будет фактором). Очевидно, что не используйте надрезанные или поврежденные детали. Медь — это чистый металл, который по своей природе устойчив к коррозии и не портится.

электрический провод заземления от 2 заземляющих стержней к главной панели

спросил

Изменено
1 год, 5 месяцев назад

Просмотрено
3к раз

Вопрос: Нужно ли мне прокладывать 2 заземляющих провода к электрощиту для 2 заземляющих стержней, или я могу подключить 2 заземляющих провода и проложить только 1 заземляющий провод к электрощиту? Если я могу использовать только 1 заземляющий провод к электрощиту; на каком расстоянии от места соединения заземляющего стержня второй заземляющий провод соединить с первым заземляющим проводом? Кроме того, какой тип разъема следует использовать для подключения двух заземляющих проводов?

У меня есть панель на 200 ампер в строящемся доме. Госинспектор говорит, что мне нужно 2 заземляющих стержня для панели.

  • электрический
  • электрический щит

1

Как правило, вы используете один непрерывный отрезок провода от панели к обоим стержням, NEC разрешает сращивание только с помощью экзотермической сварки или необратимого обжима, которые обычно недоступны домовладельцу. Вы можете провести два отдельных провода, но обычно для создания и герметизации требуется больше проводов и больше проходок.

Вероятно, в 99% соединений используется разъем заземляющего стержня одного и того же типа.

Поместите первый стержень как можно ближе к панели. NEC требует минимального расстояния 6 футов между стержнями, но уточните у местного инспектора, не требуется ли большего расстояния. Также убедитесь, что они не требуют большего размера проводника, чем медь № 6, разрешенная NEC.

Так как при забивании штока может образоваться грибок, плотно установите соединитель на штоке перед забиванием.
