Что собой представляет маркировка smd резисторов

Резисторы smd – это постоянные детали, которые необходимы для поверхностного монтажа на плату. Если сравнивать smd резисторы и металлопленочные резисторы, то первые будут в несколько раз меньше, но есть и такие которые имеют большие размеры, именно поэтому существует маркировка smd резисторов. По форме они также отличаются, есть квадратные, прямоугольные и круглые и даже овальные. Внимательно изучая смд резистор маркировку, можно отметить, что маркировка бывает цифровая или буквенная.

Главным отличием смд резисторов является наличие небольших контактов, которые вставляются в печатную плату. Рассмотрим, для чего нужна маркировка резисторов.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

1. Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10^{равно 45 Ом.}
2. Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Важно! Характеристики компонентов включают в себя стабильность, напряжение, зависимость от сопротивления и частотные параметры.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

1. Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
2. Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
3. Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Разновидности маркировки SMD резисторов

Важной характеристикой резисторов считается типоразмер. Простыми словами говоря, это величина, длина и ширина корпуса. Именно учитывая эти элементы, удается подобрать соответствующие разводке платы.

Справка! Все размеры смд резисторов в документации указываются при помощи специальных цифр и букв. Первые цифры могут указывать именно на размеры, которые подаются в миллиметрах, вторая пара символов – ширина, тоже в миллиметрах.

Рассмотрим, некоторые типовые размеры резисторов и их расшифровку по цифрам:

1. SMD-резисторы 0201: длина =0,6 мм, ширина =0,3 мм, высота =0,23 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 50 В.
2. SMD-резисторы0402: длина =1,0 мм, ширина =0,5 мм, высота =0,35 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,05 Вт, напряжение максимум 100 В.
3. SMD-резисторы 0603: длина =1,6 мм, ширина =0,8 мм, высота =0,45 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,01 Вт, напряжение максимум 100 В.
4. SMD-резисторы 0805: длина =2,0 мм, ширина =1,2 мм, высота =0,4 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,125 Вт, напряжение максимум 200 В.
5. SMD-резисторы 1206: длина =3,2 мм, ширина =1,6 мм, высота =0,5 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,25 Вт, напряжение максимум 400 В.
6. SMD-резисторы 2010: длина =5,0 мм, ширина =2,5 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 0,75 Вт, напряжение максимум 200 В.
7. SMD-резисторы 2512: длина =6,35 мм, ширина =3,2 мм, высота =0,55 мм. Номинальные значения составляют 0 Ом, 1 Ом — 30 МОм. Мощность всего 1 Вт, напряжение максимум 400В.

Из этого следует, что если увеличивается маркировка чип резисторов, то повышается и номинальная рассеиваемая мощность.

Трехзначные цифры

Если маркировка осуществляется при помощи 3-х цифр, то первые две указывают на количество Ом, а последняя – количество нулей. Именно таким образом маркируются резисторы из ряда Е-24, отклонение может составлять 5%. Например, типоразмер резисторов с маркировкой 0603, 0805 и 1206.

Четырехзначные цифры

Если маркировка осуществляется при помощи 4-х цифр, то тогда первые 3 цифры – это количество Ом, а последняя – нули. Именно так составляется описание резисторов из ряда Е-96 с типоразмерами 0805, 1206. Если дополнительно еще можно рассмотреть буквенные значения, например букву R, то она играет роль запятой, которая делит доли. Например, если маркировка 4402, то это можно расшифровать, как 44 000 Ом или 44 кОм.

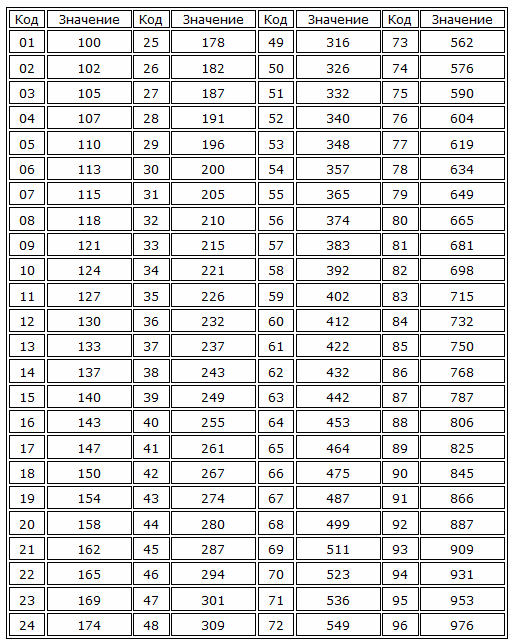

Стандарт EIA-96

Если резистор представлен комбинацией из букв и цифр, то первые два знака — значение Ом. Начинать маркировать детали могут с букв именно таким, и является стандарт EIA-96.

Примеры расшифровки цифровой маркировки СМД резисторов

Чтобы быстрее разобраться в расшифровке маркировок смд резисторов, необходимо рассмотреть несколько вариантов. 12 кОм с погрешностью в 1%

Резистор 2r2

Если компонент имеет дробную величину, то в шифре вместо точки ставиться буква R. В таком случае, расчет для резистора 2R2 = 2,2 Ом.

Сложнее всего просчитать буквенные и цифровые коды, так как цифры содержат одну информацию, а буквы выступают в качестве множителя. Для быстрого расчета есть специальные онлайн–калькуляторы, которые помогают определить сопротивления SMD-резистора. Также существует таблица маркировки, которая пригодиться при расчетах.

Таблица маркировки SMD резисторов (код/номинал/размер/мощность) таблица

смд резисторы маркировка таблица:

На сегодняшний день есть огромное количество узкоспециализированных деталей, которые отличаются своими преимуществами и недостатками. Например, существуют конденсаторы, которые могут работать при высоких температурах, практически при 230 °C, есть такие которые рассчитаны для работы в агрессивной среде, а также появились миллиомные чип-резисторы. Есть такие конденсаторы, которые могут применяться только в определенных цепях. Таблица, приведенная выше, указывает на стандартные варианты, но мощность рассеивания на самом деле может отличаться.

Как правильно подобрать SMD резистор

Резисторы, которые изготовляются по технологии surface mount device или кратко SMD устанавливаются на поверхность платы, чаще всего при помощи паяльника присоединяются к печатным проводникам. Технология именно такого монтажа дала возможность привести к автоматизму установки компонентов, при этом применяются разные способы пайки. Используя конденсаторы SMD можно уменьшить размеры аппаратуры, а также сократить время на изготовление элемента.

Учитывая, что разновидностей существует много, необходимо знать, как их выбирать. В первую очередь стоит по достоинству оценить их преимущества и недостатки. Также нельзя выбирать компонент, не зная особенностей его применения и области, в которой он может пригодиться.

Рассматривая каждый резистор в отдельности, можно говорить о том, что он представляет собой двухвыводный компонент, который применяется для ограничения тока, распределения напряжения и формирования временных характеристик цепи. Вместе с пассивными компонентами применяются активные – это операционные контролеры, интегральные схемы, которые необходимы для того, чтобы контролировать и осуществлять смещение, фильтрацию и ввод-вывод.

Если используются переменные конденсаторы, то они необходимы исключительно для изменения параметров схемы. Такие компоненты чувствительны к току и измеряют напряжение в цепях. Что касается материала, из которого они могут изготавливаться, то тут выбор также огромен, применяется для изготовления: металлофольга, керамика, варистор, металлические, имеются фоторезисторы.

Важно! Четко знать, какая должна быть мощность и определиться перед выбором с областью применения.

Естественно, что лучше всего выбирать наиболее точные компоненты, которые отличаются эксплуатационными характеристиками, подбирать габариты. Следует четко понимать, что какие бы технические характеристики не использовались в качестве увеличения мощности, есть еще такое понятие, как отвод тепла. Некоторые детали могут работать при больших температурах, но энергию тепла отводить необходимо. Тогда дополнительно к таким резисторам предъявляются еще и дополнительные требования в отношении монтажа на плату. Чаще всего для отвода тепла применяются контакты медных проводников, за счет этого поверхность платы может охлаждаться.

Бывает так, что в печатных платах под поверхностный монтаж элементов отводят толщу платы и специальные оборудуют медные полигоны, которые выступают в роли радиатора. Иногда, оказывается, невозможно поступить по другому, кроме как применить принудительное внешнее охлаждение, например, устанавливаются микро – вентиляторы. Среди большого выбора следует подобрать компонент, который необходим.

Расшифровка резисторов по цифрам

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Маркировка SMD-резисторов
• Калькулятор маркировки SMD-резисторов
• Как маркируются резисторы по мощности и сопротивлению — обзор стандартов
• Маркировка SMD резисторов
• Программа резистор v2. 2 – определение номинала резистора по разным видам маркировок
• Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все что нужно знать про резистор. Принцип работы, Маркировка, Обозначение

Маркировка SMD-резисторов

Маркировка резисторов SMD для поверхностного монтажа , кодовая маркировка чип резисторов. Маркировка SMD конденсаторов, кодовая маркировка конденсаторов керамических для поверхностного монтажа , маркировка электролитических конденсаторов. Типоразмеры компонентов для поверхностного монтажа. Рекомендации по выбору акселерометров Endevco в зависимости от области применения. MIL-STD Military Standard — американский военный стандарт, регламентирующий уровень защиты оборудования от различных внешних воздействий Возможные значения кода IP и соответствие степени защиты.

Продукция компании Spectrum Control Авторы: к. Соединители с предельной частотой 40 ГГц Авторы: к. Москва ул. Профсоюзная 65 корп. Чертежи корпусов интегральных микросхем. Маркировка резисторов SMD для поверхностного монтажа Следует сразу уточнить что чип резисторы в ом корпусе не имеют маркировки, резисторы с другими типоразмерами, отличными от ого маркируются способами описанными ниже.

К данному коду также может прибавляться буква R — обозначение десятичной точки. Цифры обозначают код, по которому из таблицы выбирается значение мантиссу, а буква — множитель с десятичным основанием, таким образом получится значение сопротивления резистора в Омах.

Вы нашли ошибку?

Калькулятор маркировки SMD-резисторов

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа — внутреннего и глобального использования. Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр. В отличие от цветной маркировки резисторов кодовая проводится с применением цифровых и буквенных кодов. Как правило, с их помощью отображаются различные качественные характеристики устройства. К ним относятся:.

Кодированное обозначение номинальных сопротивлений резисторов или четырёх знаков, включающих две цифры и букву или три цифры и букву.

Как маркируются резисторы по мощности и сопротивлению — обзор стандартов

При кодировке номинала резисторов марки SMD фирмы Philips первые две цифры или три цифры указывают номинал резистора, последняя цифра указывает множитель количество нулей в соответствии с таблицей. Буква R выполняет, роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Рассмотрим на примере выбор номинала резистора по стандартной цветовой маркировкой для 4 полосок, чтобы проверить правильность выбора номинала резистора программой, возьмем пример из ГОСТ , см. Выбираем в первом столбце первая цифра — красный, второй столбец вторая цифра — фиолетовый, четвертый столбец множитель — оранжевый, пятый столбец допуск — золотой. Как мы видим программа, правильно определяет номинал резистора. Значения сопротивлений и соответствующие им цвета приведены в таблице 1. Выбор номинала резистора по буквенным и цифровым кодам выполняется в соответствии с таблицей 2 из ГОСТа Для значения сопротивления 0, Ом, выбираем маркировочный код R Как мы видим см. Более подробно выбор значений сопротивлений для резисторов описан в ГОСТе

Маркировка SMD резисторов

В этой статье расскажем, как можно прочитать маркировку SMD резисторов для поверхностного монтажа во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа EIA Приведем стандартные размеры SMD резисторов и их номинальную мощность. Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь.

Программа резистор v2.2 – определение номинала резистора по разным видам маркировок

В этой статье расскажем, как можно прочитать маркировку SMD резисторов для поверхностного монтажа во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа EIA Приведем стандартные размеры SMD резисторов и их номинальную мощность. Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению. При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера.

Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

В общем, термин SMD от англ. SMT технология от англ. SMD резисторы — это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это.

Справочные материалы. Резистор — это элемент, обладающий каким-либо сопротивлением, применяется в электронике и электротехнике для ограничения тока или получения необходимых напряжений например, использование резистивного делителя. SMD-резисторы — это резисторы для поверхностного монтажа, иначе говоря — монтажа на поверхность печатной платы.

Резисторы… Как много важного содержится в этом слове для тех, кто увлекается электроникой или постоянно работает с ней. Однако для полного погружения в мир электроники необходимо хотя бы поверхностно знать и уметь определять маркировку чип резисторов. И это действительно так — резисторы устанавливаются над поверхностью на специальных креплениях. Монтируются же эти устройства на печатных платах. Одно из значительных преимуществ smd-чипов заключается в их небольшом размере. На одной печатной плате можно без труда разместить десятки если не сотни подобных изделий.

Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат.

Спасибо создателям за удобный ,быстрый и точный ,Онлайн-калькулятор для расчёта сопротивления резистора,а самое главное доступный для всех , для меня это очень удобно и экономия времени! Еще рас спасибо всем. Если на резисторе написан ноль, то сопротивление его составляет 0 Ом. Это по сути технологические перемычки. Дайте схему или хотя бы опишите что за схему вам надо запитать.

Содержание: Обозначение номинала буквами и цифрами Как определить номинал по цветовым кольцам Маркировка SMD резисторов. На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами кольцами. Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом.

Как расшифровать номера деталей резисторов Philco — Библиотека Philco

До 1936 года номера деталей резисторов Philco не соотносились с фактическими значениями деталей. Их самые ранние номера деталей резисторов использовали только четыре цифры, как и почти все детали Philco. 1 января 1933 года Philco начала различать резисторы, конденсаторы, катушки и т. Д. С помощью двухзначного префикса; резисторам была присвоена префикс 33-. (Дополнительную информацию по этому вопросу см. в этой статье на веб-сайте Philco Repair Bench.)

Начиная с 1936 года, компания Philco внедрила новую систему обозначения номиналов резисторов из углеродистого состава в своей системе нумерации деталей. Эта новая система нумерации была применена к тому, что Philco назвала «идентифицированными резисторами», резисторам из углеродного состава с небольшой металлической биркой на одном из выводов. На этой бирке было проштамповано название «PHILCO» и номинал резистора. Метку можно было снять паяльником; Однако метки никогда не встречаются на резисторах, установленных внутри радиоприемников. С некоторой практикой можно посмотреть номер детали резистора Philco, если он был изготовлен после 19 года.36, и выяснить его значение и мощность.

Вид довоенного резистора Philco «Identified».

Несколько слов о цветовых кодах

Прежде чем мы объясним схемы нумерации резисторов Philco, давайте обсудим цветовой код резистора. Цветовой код 1930-х годов, хотя и использует те же цвета, что и современный код, может сбивать с толку при чтении. Ранние трубчатые резисторы из углеродного состава, которые заменили более ранний стиль «собачья кость», продолжали использовать систему окраски «собачья кость» — корпус, наконечник, точка — за исключением того, что наконечник представлял собой полосу на одном конце резистора, а точка превратилась в полосу в середине корпуса резистора. Таким образом, резистор, который имеет черную полосу, коричневую полосу и желтую полосу, на самом деле может не иметь! (к началу 1940-х годов был принят современный метод использования полос для обозначения номинала резистора; полосы очевидны, и их не следует путать с более ранней системой, описанной выше.)

Посмотрите внимательно на картинку выше. Цвет основной части резистора (корпуса) соответствует первой значащей цифре номинала резистора. Полоса на одном конце (кончике) — это вторая значащая цифра. И, наконец, полоска посередине (точка) — это множитель. См. таблицу ниже.

Схема нумерации 1936 года

Она состояла из префикса 33-, за которым следовали шесть цифр вместо четырех произвольных цифр, использовавшихся ранее.

33-xxxxxx

Каждая из шести цифр имеет особое значение:

Первая цифра указывает, сколько нулей следует за первыми двумя цифрами фактического номинала резистора.

0 – без нулей
1 – один ноль
2 – два нуля
3 – три нуля
4 – четыре нуля
5 – пять нулей
6 – шесть нулей
9 – разделить на 10

Вторая и третья цифры обозначают первые две цифры фактического номинала резистора.
Остальные цифры обозначают мощность в ваттах:

339 – 1/2 ватта
439 – 1 ватт
539 – 2 ватта
639 – 3 ватта

Примеры:

33-499330 ), 1/2 Вт (339)
33-310439 – 10 000 Ом (310 – 10 с тремя нулями), 1 Вт (439)
33-250539 – 5 000 Ом (250 – 50 с двумя нулями), 2 Вт (539)
33-313639 – 13 000 Ом (313 – 13 с тремя нулями), 3 Вт (639)

Сначала резисторы с проволочной обмоткой продолжали использовать префикс 33-, за которым следовали четыре цифры, что не соответствовало номиналу детали или мощность. К 1941 году для определенных резисторов с проволочной обмоткой была добавлена ​​следующая система «идентификации»:

Первые три из шести цифр обозначали значение, как указано выше.

Последние три цифры обозначают мощность и тип резистора:

326 или 336 – 1/2 Вт, проволочный
416 или 436 – 1 ватт, проволочный
418 или 438 – 1 ватт, внешний вид как слюдяной конденсатор

Другие примеры:

33-015336 – 15 Ом (015 – 15 без нулей), 1/2 ватта, проволочный (336)
33-140436 – 400 Ом (140 – 40 с последующим нулем), 1 Вт, проволочная обмотка (436)
33-115438 – 150 Ом (115 – 15 с последующим нулем), 1 Вт, плоская проволочная обмотка ( 438 — выглядит как слюдяной конденсатор)

Послевоенная схема нумерации

После окончания Второй мировой войны, когда Philco возобновила производство гражданской продукции, включая радиоприемники, компания приняла другую серию номеров деталей для углеродного состава и резисторов с проволочной обмоткой. Они распределяются следующим образом:

Новый префикс 66, за которым следует тире (-), а затем числовой номер детали, состоящий из семи цифр.

66-xxxxxxx

Их можно прочитать следующим образом:

Первая цифра указывает, сколько нулей следует за первыми двумя цифрами фактического значения.

0 – без нулей
1 – один ноль
2 – два нуля
3 – три нуля
4 – четыре нуля
5 – пять нулей
6 – шесть нулей

Вторая и третья цифры обозначают первые две цифры фактического номинал резистора.
Остальные цифры обозначают мощность в ваттах, как в следующих примерах:

3340 – 1/2 ватта
4340 – 1 ватт
4360 – 1 ватт, проволочная обмотка
5340 – 2 ватта

268 – 68 с двумя нулями), 1/2 ватта (3340)
66-4474340 = 470 000 Ом (447 – 47 с четырьмя нулями), 1 ватт (4340)
66-2104360 – 1000 Ом (210 – 10 с последующими четырьмя нулями). двумя нулями), 1 Вт, проволочный (4360)
66-3685340 – 68 000 Ом (368 – 68 с тремя нулями), 2 Вт (5340)

Более крупные резисторы с проволочной обмоткой в ​​1946 году продолжали использовать префикс 33-, за которым следовали четыре цифры, которые не имели отношения к фактическому номиналу резистора.

Базовая электроника – цветовые коды, числовые коды и номинальная мощность резисторов

В предыдущей статье мы представили справочную таблицу выбора резисторов. С помощью этой таблицы вы можете определить, какой тип резистора будет наиболее подходящим для данной схемы или приложения. После того, как вы определили, какой тип резистора подходит лучше всего, пришло время подобрать нужный резистор. Для этого важно определить значение, допуск и номинальную мощность резистора.

Величина и допуск резисторов из углеродной, керамической, углеродной, металлической и оксидно-металлической пленок идентифицируются цветовыми кодами. На этикетках указаны значения и допуски металлокерамических, проволочных и фольгированных резисторов. Номинальная мощность всех типов резисторов определяется путем измерения или наблюдения за их физическими размерами. Даже до определения значения, допуска и номинальной мощности резистора важно проверить, доступно ли точное значение желаемого сопротивления или нет. Существуют стандартные значения сопротивлений, доступные для различных типов резисторов. Если доступно точное значение требуемого сопротивления, то его можно подобрать без вопросов. В противном случае необходимо найти подходящую параллельную или последовательную комбинацию резисторов.

Стандартные значения резисторов
Доступны резисторы со стандартными или предпочтительными значениями. Эти стандартные значения являются рекомендацией Международной электротехнической комиссии (IEC) и были впервые опубликованы в стандарте IEC 60063 в 1952 году. Эти предпочтительные значения называются E-серией. Эти стандартные значения также применимы к другим компонентам, таким как конденсаторы, катушки индуктивности и стабилитроны.

Стандартизация номиналов резисторов была полезна не только для инженеров-электронщиков, но и для производителей. Было сложно определить производителя резисторов, так как резисторы довольно малы, чтобы обозначить название или торговую марку производителя. В отсутствие предпочтительных значений инженеры-электронщики должны были определить производителя резистора, а затем определить номинал резисторов с помощью таблиц данных, предоставленных конкретным производителем. Стандартизация номиналов резисторов позволила разработать цветовые коды и числовые коды для значений и допусков резисторов. Итак, после принятия серии E почти всеми производителями по всему миру, инженерам-электронщикам просто необходимо расшифровать цветовую маркировку или числовые коды, напечатанные на резисторах, чтобы определить их значение и допуск.

С другой стороны, предпочтительные значения или серия E помогли производителям производить резисторы со значениями, равными по логарифмической шкале. Это ограничивало различные значения резисторов, которые необходимо производить и хранить. Стандартизация также помогла сохранить совместимость резисторов разных производителей. Помимо серии E IEC, существуют различные национальные стандарты (например, ANSI в США), которые в целом совместимы со стандартом IEC.

E-Series
E-Series являются предпочтительными значениями для резисторов, конденсаторов, катушек индуктивности и стабилитронов. Было 8 E-серий — E1, E3, E6, E12, E24, E48, E96 и E192, из которых E1 сейчас устарела. Каждая серия E делит интервал от 1 до 10 на число, следующее за буквой «E», и округляет номинальное значение до двух или трех значащих цифр. Например, серия E6 делит каждую декаду (сопротивления от 1 Ом до 10 Ом, от 10 Ом до 100 Ом и т. д.) на шесть значений следующим образом:

10 ^(1/6) = 1,5

Таким образом, каждое стандартное значение в E6 на 50% выше, чем предыдущее значение, округленное до двух значащих цифр в случае серии E-6. Следовательно, для интервала от 1 Ом до 10 Ом в серии E6 есть шесть предпочтительных значений: 1, 1,5, 2,2 и т. д.

При таком делении максимальная погрешность номинального значения резистора для серий Е1, Е3, Е6, Е12, Е24, Е48, Е96 и Е192 делится на 50%, 40%, 20%, 10%, 5% , 2%, 1% и 0,5% соответственно. Серия E-192 также используется для допусков 0,25% и 0,1% и ниже. Серия E1 в настоящее время устарела, и даже серия E3 редко где используется, поскольку производители теперь производят резисторы с максимальным допуском 20% или меньше. Таким образом, каждая серия E связана с допуском резисторов следующим образом:

Доступны резисторы с допуском до 0,005. Их стоимость указана под E192 – Series. E-серия разделена на две группы: одна от E3 до E24, а другая от E48 до E192. Группа серии E от E3 до E24 имеет две значащие цифры в значении сопротивления, в то время как группа серии E от E48 до E-198 имеет три значащих цифры в значении сопротивления. Чаще всего используются серии E – от E6 до E192. Они имеют следующие предпочтительные значения сопротивлений:

Серия E6 – Серия E6 используется для резисторов с допуском 20%. Он имеет шесть предпочтительных значений, каждое из двух значащих цифр, для каждой декады следующим образом:

10     15     22     33     47     68

Серия E12 – Серия E12 используется для резисторов с допуском 10 %. Он имеет двенадцать предпочтительных значений, каждое из двух значащих цифр, для каждой декады следующим образом:

10     12    15     18     22     27
33     39     47     56     68     82

Серия E24 — серия E24 используется для резисторов с допуском 5 %. Он имеет двадцать четыре предпочтительных значения, каждая из двух значимых цифр, для каждого десятилетия следующим образом:

10 11 12 13 15 16
18 20 22 24 27 27 30
33 36 39 43 47 51
56 62 68 75 82 91

Серия E48 — серия E48 используется для резисторов с допуском 2%. Он имеет 48 предпочтительных значений, каждое из трех значащих цифр, для каждой декады следующим образом –

100   105   110   115   121   127
133   140   147   154   162   169
178   187   196   205   215   226
237   249   261   274   287   301
316   332   348   365   383   402
422   442   464   487   511   536
562   590   619   649   681   715
750 787 825 866 909 953

Серия E96 – серия E96 используется для резисторов с допуском 1%. Он имеет девяносто шесть предпочтительных значений, каждое из трех значащих цифр, для каждого десятилетия следующим образом:

100 102 105 107 110 113
115 118 121 124 127 130
133 137 140 143 147 150
154 158 162 165 169 174
178 182 187 191 196 20097 205 210 221 226 232
237 243 249 255 261 267 267 210 221 226 232
237 243 249 255 261 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267 267.
274   280   287   294   301   309
316   324   332   340   348   357
365   374   383   392   402   412
422   432   442   453   464   475
487   499   511   523   536   549
562   576   590 604 619 634
649 665 681 698 715 732
750 768 787 806 825 845
866 887 909 931 953 976

Серия E192 — серия E192 используется для резисторов, имеющих 0,5% достойки. Он имеет сто девяносто два предпочтительных значения, каждая из трех значительных цифр, для каждого десятилетия следующим образом —

100 101 102 104 105 106
107 109 110 111 113 114
115 117 118 120 121 123
124 126 129 130 130 132
133 135 137 138 140 142
143 145 147 149 150 152
154 156 158 160 162 164
165 167 169 172 174 176
178 180 182 184 187 189
191 193 198 198 2003
205 208 210 213 215
191 193 198 200 2003
205 208 210 213 215

191 193 198 200 203
205 208 213 215 218

191 193 198 200 203
205 208 213 215 218
191 193 198 221 223 226 229 232 234
237 240 243 246 249 252
255 258 261 264 267 271
274 277 280 284 287 291
294 298 301 305 309 312
316 320 324 328 332 336 91 309 312
316 320 324 332 336
340   344   348   352   357   361
365   370   374   379   383   388
392   397   402   407   412   417
422   427   432   437   442   448
453   459   464   470   475   481
487   493   499   505   511   517
523   530   536   542   549   556
562   569   576   583   590   597
604   612   619   626   634   642
649   657   665   673   681   690
698   706   715   723   732   741
750   759   768   777   787   796
806   816   825   835   845   856
866 876 887 898 909 920
931 942 953 965 976 988

Определение наличия точного значения желаемого сопротивления Например, в рамках серии E6 приходится следующие сопротивления-

1,0 1,5 2,2 3,3 4,7 6,8 (множитель 10 ⁰ )
10 15 22 33 33 47 68 (множитель 10 ¹ )
100 150 230 470 680 ( Множитель 10 ² ) и так далее.

Итак, теперь вы можете быстро определить, точно ли доступно желаемое значение сопротивления, сопоставив его две или три значащие цифры с предпочтительными значениями Е-серии.

Последовательная и параллельная комбинация сопротивлений
Часто точное значение требуемого сопротивления недоступно. В таком случае два или более резистора могут быть соединены последовательно, параллельно или комбинацией последовательных и параллельных сопротивлений, чтобы получить эквивалентное сопротивление. В последовательном соединении эквивалентное сопротивление представляет собой просто сумму подключенных сопротивлений следующим образом:

R _eq = R1 + R2 +….
При параллельном соединении эквивалентное сопротивление определяется формулами шунтирования следующим образом:
1/R _eq = 1/R1 + 1/R2 +….

При последовательном соединении сопротивлений падение напряжения распределяется между резисторами. Поэтому необходимо соблюдать осторожность при подключении эквивалентного сопротивления с помощью ряда комбинаций резисторов, так как может быть непреднамеренная сеть разделения напряжения, добавленная в цепь ложными соединениями с соединениями подключенных резисторов. Точно так же важно позаботиться о параллельном соединении резисторов ветви тока.

Блоки резисторов
Резисторы обычно выпускаются с тремя типами выводов: сквозное металлизированное отверстие (PTH), технология/устройство для поверхностного монтажа (SMT/SMD) и безвыводная поверхность с металлическим электродом (MELF). PTH предназначен для использования на макетных платах, прототипировании и сквозном монтаже на печатных платах. Типы разъемов SMT/SMD предназначены для пайки поверх посадочных площадок на печатных платах. Резисторы типа MELF похожи на резисторы SMD/SMT, но имеют цилиндрическую форму и не имеют выводов. Они также предназначены для пайки на посадочных площадках на печатных платах. Преимущество резисторов MELF заключается в более низком тепловом коэффициенте и лучшей стабильности по сравнению с резисторами SMD/SMT, в то время как с ними может быть сложно работать на механизированной сборочной машине. Во всех типах оконечной нагрузки резисторы бывают разных форм и размеров. Эти формы и размеры называются упаковками. Наиболее распространенным является осевой пакет или радиальный пакет с окончанием PTH. Резисторы MELF в основном выпускаются в трех корпусах — MicroMELF, MiniMELF и MELF. Точно так же резисторы SMD/SMT поставляются в нескольких упаковках, которые стандартизированы такими организациями, как JEDEC, с помощью четырехзначных имперских или метрических кодов.

Цветовые коды для резисторов
Стандартные 2-значные и 3-значные предпочтительные значения (серия E) для резисторов позволяют разрабатывать цветовые и числовые коды для резисторов. Резисторы с окончанием PTH или MELF имеют номинал и допуск, обозначенные цветовыми кодами. Резисторы из углеродной композиции, керамической композиции, углеродной пленки, металлической пленки и оксидно-металлической пленки обычно доступны с выводами PTH или MELF в виде осевых или радиальных корпусов. Для резисторов предусмотрены 3-, 4-, 5- и 6-полосные цветовые коды. Чтение этих цветовых кодов объясняется в следующей статье . 3, 4, 5 и 6-диапазонные цветовые коды резисторов.

Цифровые коды для резисторов
Резисторы с выводами SMD/SMT имеют номинал и допуск, указанные числовыми кодами. Резисторы SMD/SMT настолько малы, что на них невозможно использовать цветовую маркировку. Так, существует две системы числовых кодов – трехзначная и четырехзначная система числового кода и система EIA-96 для обозначения их значения и допуска.

Система трех- и четырехзначного цифрового кода
В этой системе номинал резистора обозначается трех- или четырехзначным числом. В трехзначном числе первые две цифры обозначают значащие разряды номинала резистора, а третья цифра обозначает множитель. В четырехзначном числе первые три цифры обозначают значащие разряды номинала резистора, а четвертая цифра обозначает множитель. Значения сопротивлений с десятичной точкой указываются путем вставки буквы «R» в десятичном разряде в трех- или четырехзначном коде. Например, на резисторе номиналом 0,01 Ом будет напечатан код 0R01. В следующей таблице показаны некоторые примеры трех- и четырехзначных кодов.

Кодовая система E96 — система E96 разработана для обозначения номинала резисторов серии E-96 для поверхностного монтажа/поверхностного монтажа с допуском 1 %. В кодовой системе Е96 номинал резистора обозначается тремя символами, из которых первые два — цифры, а третий — буква. Цифры обозначают три значащие цифры значения сопротивления, которые можно проверить с помощью следующей справочной таблицы:

Третий символ, буква, указывает на множитель согласно следующей справочной таблице:

Номинальная мощность резисторов PTH
Номинальная мощность резисторов типа PTH может быть определена путем измерения или наблюдения за их физическими размерами. Резисторы PTH обычно доступны в осевом или радиальном корпусе. Их номинальная мощность может быть определена путем измерения длины тела, диаметра тела, длины провода или диаметра провода. Очевидно, что наиболее удобным и точным будет измерение длины корпуса, поскольку измерение диаметра корпуса или вывода резистора может оказаться сложной задачей, а длина вывода остается неизменной для нескольких номиналов мощности. Кроме того, лиды могут быть прерваны по разным причинам. В следующей справочной таблице номинальная мощность резисторов PTH соотносится с их физическими размерами:

Номинальная мощность резисторов MELF
Резисторы MELF также поставляются в осевых или радиальных корпусах. Следующая справочная таблица связывает номинальную мощность резисторов MELF с их физическими размерами:

Номинальная мощность резисторов SMD/SMT
Номинальная мощность резисторов SMD/SMT может быть определена путем измерения их физических размеров или размеров. их посадочной площадки на печатной плате. Следующая справочная таблица соотносит номинальную мощность резисторов SMD/SMT с их физическими размерами и размером посадочной площадки для пайки:

Обратите внимание, что некоторые производители, особенно проволочных и фольгированных резисторов, используют свои собственные коды и таблицы номинальной мощности или просто печатают номера деталей.
