Цветовая маркировка резисторов

>База знаний>Справочник>Цветовая маркировка резисторов

Малогабаритные резисторы чаще всего имею цветовую маркировку, а не буквенно-цифровую.  Ниже размещена расшифровка этой маркировки для резисторов.

← Назад

Цветовая маркировка резисторов.

Маркировка SMD резисторов цветными полосками

Цветовая маркировка резисторов является неотъемлемой частью описания характеристик элементов. Любители и профессионалы прекрасно понимают, что назначение деталей сопротивления может быть различной. Сюда входит ограничение по току, рассеивание тепла и мощности, увеличение или сокращение времени заряда или полного разряда конденсаторов, разделение напряжений. Вышеописанные функции достигаются путем применения активного применения активного применения, которое является его основным свойством.

Так как определить номинал резистора на глаз невозможно, даже имея колоссальный опыт работы с электронным оборудованием, поэтому используют кодовую систему по цветам. Она помогает определить по таблице. Каждому инженеру еще на первых курсах института объясняют в каких справочниках нужно искать необходимую информацию. Для микроэлектроники существуют специальные классификаторы с описанием всех важных характеристик, которые может использовать в своей работе.

Содержание статьи

• 1 Что такое резистор
• 2 Разновидности резисторов
• 3 Классификация по изготовлению
• 4 Температурный коэффициент (ТКС)
• 5 Размеры SMD резисторов и их мощность
• 6 Маркировка по номиналам
• 7 Резисторы с тремя полосками
• 8 Резисторы с четырьмя полосками
• 9 Резисторы с пятью полосками
• 10 Резисторы с шестью полосками
• 11 Погрешность

Что такое резистор

Резистор, как элемент микросхем и силовых сетей, получил свое название от английского слова «resistor». Оно же, в свою очередь, имеет латинские корни «resisto», что дословно переводят на русский как «сопротивляюсь». Из названия следует его назначение — сопротивляться потоку заряженных электронов.

Деталь относят к категории пассивных компонентов электрической цепи, где он понижает напряжение до расчетного уровня. В отличие от активных элементов, резистор не может самостоятельно усиливать сигналы. Согласно закону Ома и закону Киргофа напряжение понижается до величин, равным значениям напряжения, умноженного на существующее сопротивление.

В соответствии с ГОСТ на чертежах его изображают как прямоугольник. Для обозначения мощности резисторов на схеме используют специальную маркировку в виде линий и арабских цифр. Она помогает кратко указать тип и характеристику требуемого элемента.

Разновидности резисторов

Резисторы классифицируют по нескольким признакам.

Для дискретных элементов деление происходит по месту установки:

• вводные. На монтажной плате их монтируют сквозь нее. Контакты таких узлов располагаются по аксиальному или радиальному принципу. На языке инженеров-электронщиков их называют ножками. Этот тип резисторов применяют уже очень давно. Их можно найти как на старом оборудовании, так и на современном. Они заменяют SMD-элементы, если их применение затруднено или абсолютно невозможно.
• SMD. Представляют из себя компоненты электрической цепи без ножек. Выводы находятся на корпусе. Хотя назвать их таковым очень сложно, так как выступают они на поверхность незначительно. К преимуществам таких компонентов относят дешевизну, простоту сборки и экономию места на схеме.

Маркировка SMD резисторов ничем не отличается от вводных элементов. Она также определяется по полоскам и по цвету.

Классификация по изготовлению

Кроме типологии элементов по внешнему виду и месту установки, существует классификация по критериям производства.

Вводные компоненты сопротивления изготавливают:

• проволочными. В качестве резистивного компонента выступает проволока, наматываемую на сердечник. С целью уменьшить паразитную индуктивность, применяют бифилярный тип намотки. Проволоку подбирают из материалов, имеющих низкий резистивный температурный коэффициент, в том числе с невысоким удельным сопротивлением;
• металлопленочными. В качестве основного элемента сопротивления выступает металлическая пленка;
• композитными. В состав таких элементов входят сплавы.

Внимание!

Для изготовления SMD-резисторов используют металлическую пленку. Соответственно, деление идет на тонко и толстопленночные.

Элементы также деля на постоянные и переменные. По названию можно догадаться, что нагрузка первого остается неизменным на протяжении всего времени эксплуатации. У переменных компонентов показатель сопротивления меняют с помощью специального бегунка.

Температурный коэффициент (ТКС)

Вышеописанная классификация может считаться вспомогательной, так как она лишь указывает лишь на установку и производство. Основной и полезной для инженера считают цветовая маркировку резисторов. Она как раз указывает на номинал и технические характеристики элемента. В первую очередь их делят по способности рассеивать мощность.

Ниже представлены часто используемые компоненты цепи, мощность показана в Ваттах:

• 0,062;
• 0,125;
• 0,25;
• 0,5;
• 1;
• 2;
• 3;
• 4;
• 5;
• 7;
• 10;
• 15;
• 20;
• 25;
• 50;
• 100.

Существуют также резисторы, способные рассеивать до 1 кВт мощности. Но такие элементы используются крайне редко и только в специализированном оборудовании.

Этот показатель очень важен при проектировании электронных систем. В зависимости от назначения от на схеме и условий эксплуатации способность к рассеиванию не должна стать причиной разрушения как самого элемента, так и соседних с ним узлов. Во время работы резистор должен не только разогреться, но также отдать излишки тепла во внешнюю среду.

Размеры SMD резисторов и их мощность

SMD-резисторы устанавливаются на поверхности печатной платы и обладают номиналом рассеиваемой мощности от 0,062 до 1 Вт. По своим характеристикам они уступают вводным, но и применяются они в менее агрессивных условиях. Устанавливаются они только на платы микросхем и работают с минимальными значениями вольтажа и силы тока.

Маркировка по номиналам

Резисторы производят под разные номинальные значения. Существует шесть стандартизированных рядов:

• Е6;
• Е12;
• Е24;
• Е48;
• Е96;
• Е192.

Цифры после литеры «Е» в названии ее ряда указывает на количество номиналов в десятичном интервале. То есть показатель умножается на десять со степенью n. Это целое число с отрицательным или положительным значением. Каждый ряд имеет свои характеристики допустимых отклонений, выраженных в процентах.

Резисторы с тремя полосками

Две первых полоски указывают на расчетное значение сопротивления. Третья полоска показывает множитель числа десять, на которое умножается первый показатель. Точность таких элементов не превышает 20%.

Резисторы с четырьмя полосками

Аналогично предыдущему элементу первые полосы означают число сопротивления, третья — множитель, четвертая — точность. Показатели, которым соответствуют цвета находятся в справочной таблице.

Резисторы с пятью полосками

В отличие от предыдущих двух изделий, на число сопротивления указывают три полоски, четвертая означает степень для множителя 10 и шестая процентную точность.

Резисторы с шестью полосками

Резисторы с шестью полосками обладают повышенной точностью: первые три полоски указывают на номинал сопротивления, четвертая представляет степень для множителя, пятая — погрешность в процентах, и шестая на тепловую мощность.

Погрешность

Маркировка с четырьмя-пятью полосами для выводных резисторов стала уже традиционной. Она указывает на точность. Чем больше полос, тем выше этот показатель. SMD-резисторы для поверхностного монтажа на плате с допусками на 2, 5 и 10 процентов обозначаются цифрами. Первый порядок цифр необходимо умножить на десять в третьей степени.

Буква «R» указывает на точку десятичной дроби. Например, маркировка R473 показывает, что 0,47 необходимо умножить на десять в третьей степени, что в сумме составит 470 Ом. Остальные две цифры и букву применяют для обозначения типоразмеров. Буква указывает на показатель степени десятки.

Резисторы являются одним из важных компонентов печатной платы. Они не только понижают напряжение и ток, а также рассеивают тепло. Каждый компонент имеет цветные полоски, соответствующие их номинальным характеристикам.

2.1: Цветовые коды резисторов — Workforce LibreTexts

1. Последнее обновление

2. Сохранить как PDF

• Tony R. Kuphaldt
• Schweitzer Engineering Laboratories via All About Circuits

Стандартные номиналы резисторов и цвет

Компоненты и провода имеют цветовую маркировку для определения их номинала и функции.

Коричневый, красный, зеленый, синий и фиолетовый цвета используются в качестве кодов допуска только для 5-диапазонных резисторов. Все 5-диапазонные резисторы имеют цветную полосу допуска. Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветные полосы + пустая «полоса»).

\

Пример #1

Резистор цветной Желтый-Фиолетовый-Оранжевый-Золотой будет 47 кОм с допуском +/- 5%.

Пример #2

Резистор цвета зеленый-красный-золотой-серебро будет иметь сопротивление 5,2 Ом с допуском +/- 10%.

Пример №3

Резистор цвета Бело-Фиолетово-Черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветных полосы на резисторе, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Пример №4

Резистор цвета Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый будет иметь сопротивление 3,3 кОм с допуском +/- 0,1%.

Пример №5

Резистор цвета коричнево-зелено-серо-серебристо-красный будет иметь сопротивление 1,58 Ом с допуском +/- 2%.

Пример №6

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, IEC (Международная электротехническая комиссия) определила значения допуска и сопротивления для резисторов в 1952 году. Они называются предпочтительными значениями или серией E, опубликованными в стандарте IEC 60063:1963. Конденсаторы, стабилитроны и катушки индуктивности также используют эти стандарты.

Цель этого состояла в том, чтобы, когда компании производят резисторы с разными значениями сопротивления, они были одинаково расположены в логарифмической шкале. Это помогает поставщику хранить различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных номиналов.

Стандартные номиналы резисторов и допуски

Стандартные номиналы резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

* Расчетный допуск для этой серии составляет 36,60 %. В то время как в стандарте указывается только допуск более 20 %, в других источниках указывается 40 % или 50 %.

Серия резисторов E3

Это серия резисторов, наиболее широко используемых в электронной промышленности.

Серия резисторов E6

серия резисторов E12

серия резисторов E24

серия резисторов E48

E96 Series Series и за пределами

. как упоминалось в сериале ранее.

Эта страница под названием 2.1: Цветовые коды резисторов распространяется в соответствии с лицензией GNU Free Documentation License 1. 3 и была создана, изменена и/или курирована Тони Р. Купхалдтом (Все о цепях) через исходное содержимое, которое было отредактировано в соответствии со стилем и стандарты платформы LibreTexts; подробная история редактирования доступна по запросу.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Автор

   Тони Р. Купхалдт

   Лицензия

   ГНУ ФДЛ

   Версия лицензии

   1,3

2. Теги

   1. источник@https://www. allaboutcircuits.com/textbook/reference

Руководство по цветовому коду резистора и калькулятор

В этом руководстве по цветовому коду резистора мы покажем вам, как интерпретировать значение резистора на основе цвета полос.

Умение быстро распознавать сопротивление резистора — чрезвычайно полезный навык в электронике, поскольку он сэкономит вам много времени.

Мы включили калькулятор цветового кода резистора, чтобы вы могли быстро вычислить значение вашего резистора. Это также удобно для проверки того, что вы покупаете правильные резисторы для своего следующего проекта.

Это руководство будет вам полезно, если вы новичок в электронике и занимаетесь некоторыми из наших проектов Arduino или проектов Pi, которые включают схемы.

Какой цветовой код резисторов?

Цветовой код резистора — это способ расчета номиналов резистора. Почти все резисторы с выводами, которые имеют номинальную мощность 1 Вт или меньше, будут иметь напечатанный на них цветовой код.

Резистор может иметь до 6 полос разных цветов. Вместе эти цветные полосы определяют характеристики этого резистора. Эти атрибуты включают базовое значение сопротивления, множитель сопротивления, допуск, а также температурный коэффициент.

Как минимум, цветовая шкала резисторов требует двух полос. Одна полоса указывает значение сопротивления, а другая указывает множитель. Однако, как правило, вы обнаружите, что большинство резисторов используют 4-полосную или 6-полосную систему цветового кодирования.

Этот цветовой код резистора определен Международной электротехнической комиссией в качестве международного стандарта в соответствии с публикацией IEC 60062.

Стандарт определяет все маркировки, которые могут использоваться для резисторов и конденсаторов. В дополнение к системе цветового кода существует также числовая система, которая в основном используется для резисторов SMD.

Помимо указания маркировки, нормируются фактические значения сопротивления резисторов. Эти стандартизированные значения называются «предпочтительными значениями» или резисторами «серии E».

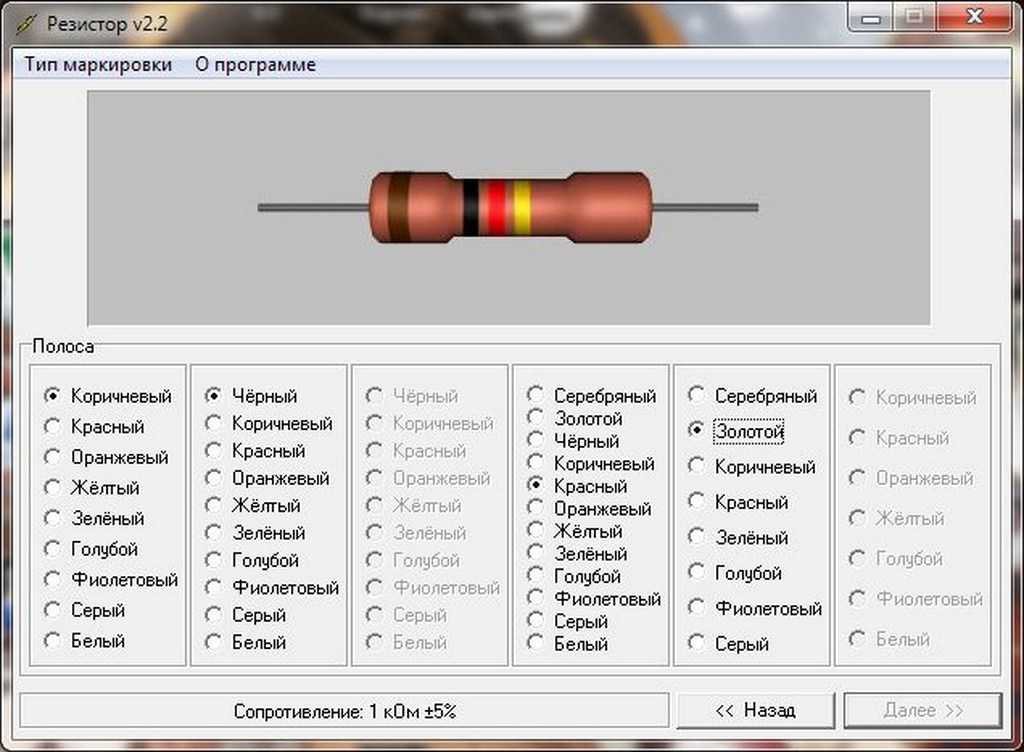

Калькулятор цветового кода резистора

Наш калькулятор цветового кода резистора позволяет быстро и просто рассчитать номинал любого резистора. Непосредственно под ним есть несколько инструкций по использованию калькулятора.

4-полосный резистор
5-полосный резистор
6 Ленточный резистор

Цифра один
1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый
Вторая цифра
0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый
цифра три
0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый
Множитель
x1 Ω Черныйx10 Ω Коричневыйx100 Ω Красныйx1K Ω Оранжевыйx10K Ω Желтыйx100K Ω Зеленыйx1M Ω Синийx10M Ω Фиолетовыйx100M Ω Серыйx1G Ω Белый÷10 Ω Серебристый÷100 Ω Золотой
Толерантность
±1% коричневый±2% красный±3% оранжевый±4% желтый±0,5% зеленый±0,25% синий±0,10% фиолетовый±0,05% серый±5% серебристый±10% золотой
Температурный коэффициент
100 частей на миллион/°C Коричневый 50 частей на миллион/°C Красный 15 частей на миллион/°C Оранжевый 25 частей на миллион/°C Желтый 10 частей на миллион/°C Синий 5 частей на миллион/°C Фиолетовый

Сопротивление:

Допуск:

Минимум:

Максимум:

Temp Coeff:

полоса на резисторе.

Калькулятор автоматически рассчитает все значения вашего резистора на лету.

Цветовой код резистора

Ниже мы включили таблицу, показывающую разницу между 4-полосным, 5-полосным и 6-полосным резистором.

Вы заметите, что единственная большая разница между 4-полосными и 5-полосными резисторами. У 5-полосного резистора есть еще одна полоса, которая помогает представить число.

Эта дополнительная полоса цифр помогает при объявлении более крупных резисторов и более точных значений по сравнению с 4-полосным резистором.

6-полосный резистор аналогичен 5-полосному резистору, но имеет дополнительную полосу, которая используется для отображения температурного коэффициента.

Ленты резисторов

Полосы цифр

Полосы цифр — это первые три цветные полосы на 5-полосном резисторе и первые две полосы на 4-полосном резисторе.

Эти полосы используются для обозначения значения сопротивления этого резистора. Каждый цвет представляет число в диапазоне от 0 – 9 .

Используя нашу таблицу ниже, вы можете увидеть, какой цвет соответствует определенному числу. Под графиком мы покажем вам пример того, как его использовать для расчета сопротивления резистора.

Например, используя таблицы на этой странице с 5-полосным резистором, мы можем определить значение первых трех цифр.

Использование Красный Коричневый Черный Коричневый Коричневый , мы можем определить, что базовое значение сопротивления до применения множителя составляет 210 Ом .

Полоса множителя

Полоса множителя — это третья полоса трехцветной полосы и четвертая полоса резистора с 5 и 6 полосами.

Эта полоса используется для получения реального значения сопротивления резистора.

Значение , полученное из полос цифр на резисторе, умножается на полосу множителя для расчета фактического значения сопротивления резистора.

На основе нашего примера, использованного в разделе «Полосы цифр», мы умножаем наше основание 210 Ω значение с нашим множителем, который был x 10 .

Значение множителя означает, что фактическое значение сопротивления резистора в нашем примере составляет 2,10 кОм .

Полоса допуска

Полоса допуска представляет собой четвертую полосу для 4-полосного резистора и пятую полосу для 5- и 6-полосного резистора.

Допуск резистора показывает, насколько больше или меньше можно ожидать от указанного сопротивления.

Например, резистор 2,10 кОм с допуском ±1% будет иметь минимальное сопротивление 2,079 кОм и максимальное сопротивление 2,121 кОм .

Вы можете рассчитать максимальное и минимальное сопротивление для любого резистора с диапазоном допуска, используя простую математику.

Во-первых, предположим, что допустимое_процентное значение равно значению допуска на резисторе. В случае резистора нашего примера ( Красный Коричневый Черный Коричневый Коричневый ) это 1%.

 допустимое_процентное значение = 1

Далее нам нужно преобразовать наше значение допуска из процентов в десятичную систему, разделив значение на 100. Мы назовем это значение допуском .

 допуск = допуск_процент / 100
допуск = 1/100
допуск = 0,01

Далее мы говорим, что сопротивление  равно сопротивлению резистора, в нашем примере это 2,10 кОм . Мы можем опустить букву «К» в реальной математике.

 сопротивление = 2,10

Теперь, когда у нас есть допуск в виде десятичной дроби и значение сопротивления меньше сопротивление , нам нужно умножить их вместе, чтобы вычислить процент, который это составляет от значения сопротивления.

Мы назовем это значение Resistance_tolerance .

 сопротивление_допуск = сопротивление / допуск
сопротивление_допуск = 2,10 х 0,01
сопротивление_допуск = 0,021


Теперь, когда у нас есть процент допустимого сопротивления сопротивления в виде значения, мы можем легко вычислить максимальное и минимальное значения сопротивления, используя простое сложение и вычитание.

 минимальное_сопротивление = сопротивление - сопротивление_допуск
минимальное_сопротивление = 2,10 - 0,021
минимальное_сопротивление = 2,079

максимальное_сопротивление = сопротивление + сопротивление_допуска
максимальное_сопротивление = 2,10 + 0,021
максимальное_сопротивление = 2,121


Температурный коэффициент

Температурный коэффициент (иногда называемый «Tempco») представляет собой 6-ю полосу на 6-полосном резисторе.

Эта полоса определяет изменение сопротивления при изменении температуры окружающей среды.

Примеры цветовых кодов резисторов

В этом разделе мы рассмотрим три образца резисторов. Существует образец для 4-полосного резистора, 5-полосного резистора и 6-полосного резистора.

Мы расшифруем цветовой код каждого образца резистора и покажем, как мы вычислили каждое значение.

4-диапазонный резистор

Первый резистор, с которым мы собираемся разобраться, это 4-полосный резистор. Этот резистор проще всего декодировать, так как он имеет наименьшее количество полос.

Для начала мы сопоставим каждую цветовую полосу с ее значением. Используя простую таблицу ниже, мы можем заполнить данные из наших таблиц выше.

Расчет сопротивления 4-полосных резисторов

По цветам полос резисторов и множителю мы можем рассчитать фактическое сопротивление нашего образца 4-полосного резистора.

Базовое сопротивление, полученное из двузначных полос, Зеленый  и Зеленый  , составляет 55 .

 base_resistance = 55

Чтобы получить фактическое значение нашего резистора, нам нужно умножить значение, полученное из полос цифр, на нашу полосу множителя.

Из полосы множителя Brown мы знаем, что нам нужно умножить наше базовое значение сопротивления на 10 .

 множитель = 10

Используя эти два значения, мы можем определить, что резистор нашего образца имеет сопротивление 550 Ом .

 сопротивление = базовое_сопротивление * множитель
сопротивление = 55 * 10
сопротивление = 550

Расчет допуска для 4-полосных резисторов

Расчет допуска для резистора прост. Все, что вам нужно, это конечное значение сопротивления из предыдущего шага и значение из диапазона допуска резистора. Мы запишем это значение как наше сопротивление .

 сопротивление = 550

Теперь нам нужно преобразовать наш допуск из процентов в десятичные дроби. Мы можем сделать это, просто разделив его на 100. Мы знаем из «серебряной» полосы на резисторе, что допуск этого резистора составляет «5%».

 допуск = допуск_процент / 100
допуск = 5/100
допустимое отклонение = 0,05

После того, как наш допуск был преобразован в десятичную дробь, нам теперь нужно вычислить процент, который допуск составляет для нашего резистора. Мы назовем это Resistance_tolerance  и может рассчитать его, разделив наше сопротивление на десятичное значение допуска.

 Resistance_tolerance = сопротивление x допуск
сопротивление_допуск = 550 х 0,05
Resistance_tolerance = 27,5

Теперь, когда мы рассчитали величину отклонения для нашего допуска резисторов, мы можем вычислить, каковы максимальные и минимальные допуски для нашего резистора.

Эта математика проста: нужно вычесть и сложить наш Resistance_tolerance 9. 0328  расчет нашего базового значения сопротивления.

 минимальное_сопротивление = сопротивление - сопротивление_допуск
минимальное_сопротивление = 550 - 27,5
минимальное_сопротивление = 522,5

максимальное_сопротивление = сопротивление + сопротивление_допуска
максимальное_сопротивление = 550 + 27,5
max_resistance = 577,5

Сделав наши математические вычисления, мы теперь знаем, что с допуском 5% наш резистор 550 Ом имеет минимальное сопротивление 522,5 Ом и максимально возможное сопротивление 577,5 Ом .

5-диапазонный резистор

Наш второй пример резистора демонстрирует 5-диапазонный цветной резистор. Основное отличие этого резистора от 4-полосного резистора заключается в добавлении 3-го разряда.

Опять же, используя приведенные выше таблицы или калькулятор цветового кода резистора, вы можете быстро вычислить значение для каждой цветовой полосы резистора.

Расчет сопротивления 5-полосного резистора

Расчет сопротивления 5-полосного резистора не сложнее, чем расчет сопротивления 4-полосного. Единственное отличие состоит в том, что добавлена ​​еще одна цифра, которая будет составлять наше базовое значение сопротивления.

Из цветовых полос Коричневый Черный Черный на нашем резисторе мы можем определить, что базовое сопротивление нашего резистора составляет 100 .

 base_resistance = 100

Далее мы можем прочитать цветовую полосу нашего множителя на резисторе. Эта полоса говорит нам, что нам нужно умножить наше базовое сопротивление на 10 , чтобы получить фактическое сопротивление резистора.

 сопротивление = базовое_сопротивление x множитель
сопротивление = 100 х 10
сопротивление = 1000


Из наших расчетов мы можем сделать вывод, что этот образец резистора имеет сопротивление 1 кОм .

Расчет допуска для 5-полосного резистора

Расчет допуска для 5-полосного резистора ничем не отличается от расчета для 4-полосного резистора. Математика остается такой же, как показано в нашем примере с 4-полосным резистором.

6-полосный резистор

Наконец, у нас есть 6-полосный резистор. Единственная разница между 5-полосным резистором и 6-полосным резистором заключается во включении диапазона температурного коэффициента.

Поскольку диапазон температурного коэффициента не влияет на расчет допуска или значения сопротивления резистора, мы не будем углубляться в математику для этого типа резистора.

Просто следуйте нашему предыдущему разделу, чтобы узнать больше о том, как рассчитать сопротивление и допуск 6-полосного резистора.

Чтобы облегчить себе жизнь, вы можете воспользоваться нашей небольшой таблицей ниже, чтобы вы могли быстро записать значение каждого цветового диапазона резистора.

Используя нашу таблицу и некоторые простые математические вычисления, мы можем определить, что базовое сопротивление нашего резистора равно 302 Ом . Теперь, имея значение множителя 1000 , мы можем рассчитать, что фактическое значение сопротивления резистора образца составляет 302 кОм .

 базовое_сопротивление = 302
множитель = 10000
сопротивление = базовое_сопротивление x множитель
сопротивление = 302 х 1000
сопротивление = 302 000


Надеемся, что это руководство по цветовому коду резистора помогло вам понять, как считывать значения с резистора, а калькулятор цветового кода резистора оказался полезным инструментом.
