Практическая работа №1.Маркировка полупроводниковых диодов
Практическая работа №1
Маркировка полупроводниковых диодов.
Цель: Научиться работать с полупроводниковыми приборами, определить их маркировку по справочным данным.
Теория: Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал, второй (буква) – подкласс приборов, третий (цифра) – основные функциональные возможности прибора, четвертый – число, обозначающее порядковый номер разработки, пятый элемент – буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.
Для обозначения исходного полупроводникового материала используются следующие символы:
Г, или 1 – германий или его соединения;
К, или 2 – кремний или его соединения;
А, или 3 – соединения галлия;
И, или 4 – соединения индия.
Для обозначения подклассов диодов используется одна из следующих букв:
Д – диоды выпрямительные и импульсные;
Ц – выпрямительные столбы и блоки;
В – варикапы;
И – туннельные диоды;
А – сверхвысокочастотные диоды;
С – стабилитроны;
Г – генераторы шума;
Л – излучающие оптоэлектронные приборы;
О – оптопары.
Для обозначения наиболее характерных эксплуатационных признаков приборов (их функциональных возможностей) используются следующие цифры.
Диоды (подкласс Д):
1 – выпрямительные диоды с постоянным или средним значением прямого
тока не более 0,3 А;
2 – выпрямительные диоды с постоянным или средним значением прямого
тока более 0,3 А, но не свыше 10 А;
4 – импульсные диоды с временем восстановления обратного
сопротивления более 500 нс;
5 – импульсные диоды с временем восстановления более 150 нс, но не
свыше 500 нс;
6 – импульсные диоды с временем восстановления 30…150 нс;
7 – импульсные диоды с временем восстановления 5…30 нс;
8 – импульсные диоды с временем восстановления 1…5 нс;
9 – импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
Выпрямительные столбы и блоки (подкласс Ц):
1 – столбы с постоянным или средним значением прямого тока не более 0,3 А;
2 – столбы с постоянным или средним значением прямого тока 0,3…10 А;
3 – блоки с постоянным или средним значением прямого тока 0,3 А;
4 – блоки с постоянным или средним значением прямого тока 0,3…10 А.
Варикапы (подкласс В):
1 – подстроечные варикапы;
2 – умножительные варикапы;
Т уннельные диоды (подкласс И):
1 – усилительные туннельные диоды;
2 – генераторные туннельные диоды;
3 – переключательные туннельные диоды;
4 – обращенные диоды.
Сверхвысокочастотные диоды (подкласс А):
1 – смесительные диоды;
2 – детекторные диоды;
3 – усилительные диоды;
4 – параметрические диоды;
5 – переключательные и ограничительные диоды;
6 – умножительные и надстроечные диоды;
7 – генераторные диоды;
8 – импульсные диоды.
Стабилитроны (подкласс С):
1 – стабилитроны мощностью не более 0,3 Вт с номинальным
напряжением стабилизации менее 10 В;
2 – стабилитроны мощностью не более 0,3 Вт с номинальным
напряжением стабилизации 10…100 В;
3 – стабилитроны мощностью не более 0,3 Вт с номинальным
напряжением стабилизации более 100 В;
4 – стабилитроны мощностью не более 0,3…5 Вт с номинальным
напряжением стабилизации менее 10 В;
5 — стабилитроны мощностью 0,3…5 Вт с номинальным
напряжением стабилизации 10…100 В;
6 — стабилитроны мощностью 0,3…5 Вт с номинальным
напряжением стабилизации более 100 В;
7 – стабилитроны мощностью 5…10 Вт с номинальным
напряжением стабилизации менее 10 В;
8 – стабилитроны мощностью 5…10 Вт с номинальным
напряжением стабилизации 10…100 В;
9 – стабилитроны мощностью 5…10 Вт с номинальным
напряжением стабилизации более 100 В.
Генераторы шума (подкласс Г):
1 – низкочастотные генераторы шума;
2 – высокочастотные генераторы шума
Примеры обозначения приборов:
2Д204В – кремниевый выпрямительный диод с постоянным и средним значением тока 0,3…10 А, номер разработки 04, группа В.
КС620А – кремниевый стабилитрон мощностью 0,5…5 Вт, с номинальным напряжением стабилизации более 100 В, номер разработки 20, группа А.
ЗИ309Ж – арсенидогаллиевый переключательный туннельный диод, номер разработки 09, группа Ж.
Порядок выполнения работы:
Расшифруйте маркировку полупроводниковых приборов и зарисуйте условное графическое обозначение этих приборов.
Заполните таблицу 1.
Маркировка полупроводникового прибора | Расшифровка маркировки полупроводникового прибора | УГО полупроводникового прибора |
КИ204А | ||
КС504А | ||
КВ107А | ||
ГД402 | ||
АЛ102А-В |
Дайте определение каждого полупроводникового прибора приведенного в таблице №1.
Сделайте вывод по работе.
Диод Д9: характеристики, маркировка, аналоги
Главная » Диод
Модель Д9 это выпрямительный маломощный диод на германиевой основе с точечным P-N переходом. Диод размещен в стеклянном корпусе и имеет гибкие выводы для установки в схему. Диоды Д9 имеют множество модификаций, отличия которых маркируется цветовыми кольцами или точками на корпусе, а в название добавляется буква.
Содержание
- Размеры и цоколевка
- Основные характеристики
- Маркировка (цветовая, буквенная)
- Область применения
- Предельно допустимые значения
- Электрические характеристики
- Основные графические характеристики
- Аналоги
Размеры и цоколевка
Распиновка:
- Обозначение катода (-) диода: не обозначается.
- Обозначение анода (+) диода: цветовым кольцом в зависимости от конкретной модели.
Основные характеристики
- Материалы PN-перехода: германий.
- Корпус: Д-9.
- Материал корпуса: стекло.
- Вес примерный: около 0.3 грамма.
- Выводы: гибкие для установки и пайки в отверстие;
- Рабочая температура диода: -60…+70°C.
Маркировка (цветовая, буквенная)
| Модель | Маркировка анода | Цветовая маркировка |
|---|---|---|
| Д9Б | Красное кольцо | |
| Д9В | Оранжевое кольцо/оранжевое и красное кольцо | |
| Д9Г | Желтое кольцо/желтое и красное кольцо | |
| Д9Д | Белое кольцо/белое и красное кольцо | |
| Д9Е | Голубое кольцо/голубое и красное кольцо | |
| Д9Ж | Зеленое кольцо/зеленое и красное кольцо | |
| Д9И | Два желтых кольца | |
| Д9К | Два белых кольца | |
| Д9Л | Два зеленых кольца | |
| Д9М | Два голубых кольца |
Область применения
Серия диодов Д9 применяется в схемах для преобразования переменного напряжения, частота которого не превышает 100 кГц.
Также кроме функции преобразования, диоды могут защищать схему от неправильной полярности или, при пробое какого-либо элемента, от утечки тока. Это позволяет использовать данные диоды в самых различных радиотехнических или бытовых электроприборах, таких как:
- усилители звука;
- коммутаторы;
- блоки питания;
- и многое другое.
Предельно допустимые значения
| Обозначение | Д9Б | Д9В | Д9Г | Д9Д | Д9Е | Д9Ж | Д9И | Д9К | Д9Л | Д9М |
|---|---|---|---|---|---|---|---|---|---|---|
| Vобр макс., В | 10 | 30 | 30 | 30 | 50 | 100 | 30 | 30 | 100 | 30 |
| Iпр макс., мА | 40 | 20 | 30 | 30 | 20 | 15 | 30 | 30 | 15 | 30 |
| Iпр имп макс., мА | 125 | 62 | 98 | 98 | 62 | 48 | 98 | 98 | 48 | 98 |
| Uпр/Iпр , В/мА | 1/90 | 1/10 | 1/30 | 1/60 | 1/30 | 1/10 | 1/30 | 1/60 | 1/30 | 1/60 |
Iобр. , мкА | 250 | 250 | 250 | 250 | 250 | 250 | 120 | 60 | 250 | 250 |
| fд макс | 100 кГц | |||||||||
| T | -60…+70°C | |||||||||
Расшифровка обозначений характеристик диода:
- Vобр макс. – максимальное значение постоянного обратного напряжения диода;
- Iпр макс. – максимальное среднее значение прямого тока;
- Iпр имп макс. – максимальное значение импульсного тока;
- Uпр/Iпр – значение постоянного прямого напряжения при данном значении прямого тока протекающего через диод;
- Iобр – максимальное значение обратного тока диода;
- fд макс – предельная частота работы диода;
- Т – температура эксплуатации.
Электрические характеристики
| Обозначение | Д9Б | Д9В | Д9Г | Д9Д | Д9Е | Д9Ж | Д9И | Д9К | Д9Л | Д9М |
|---|---|---|---|---|---|---|---|---|---|---|
| Vпр пост. | Не более 1 В | |||||||||
| Отношение выпрямленного тока на частоте 40 МГц к току на частоте 0.1 МГц при нагрузке 100 кОм | 0.6 | |||||||||
Основные графические характеристики
Далее представлены основные графики зависимостей различных характеристик диодов. Стоит обратить внимание, что для разных моделей диодов имеется своя уникальная зависимость.
Рис 1. На графике отображено как с ростом температуры изменяется значение обратного напряжения для каждой отдельной модели.
Рис 2. На графике отображено как с ростом температуры изменяется допустимое значение выпрямленного тока.
Рис 3. Пропорциональная зависимость тока на диоде от прямого напряжения.
Рис 4. Обратное восстановление в зависимости от тока, который прошел через диод.
Аналоги
В таблице приведены зарубежные и отечественные модели диодов максимально близкие по характеристикам к диоду Д9.
| Тип | Vобр макс., В | Iпр макс., мА | Iпр имп макс., мА | Т, °C | |||
|---|---|---|---|---|---|---|---|
| Оригинал | |||||||
| Д9 | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | -60…+70°C |
| 10 | 100 | 15 | 40 | 48 | 125 | ||
| Зарубежные аналоги | |||||||
| 1N34A | 20 | 200 | 500 | -55…+75°C | |||
| 1N87 | 25-30 | 30-50 | — | — | |||
| AA137 | 40 | 500 | — | -60. ..+85°C | |||
| Отечественный аналог | |||||||
| Д2 | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | -60…+70°C |
| 10 | 150 | 8 | 25 | 48 | — | ||
Данные диоды имеют немного аналогов, но за счет широкого модельного ряда, который насчитывает 10 модификаций, имеется возможность подобрать замену конкретному диоду, используя другую модель.
Примечание: данные в таблице взяты из даташип компании-производителя.
как определить диод и его спецификацию, код номера транзистора
Руководство по идентификации транзисторов и диодов
Каждое полупроводниковое устройство имеет специальную нумерацию в соответствии со спецификацией этих компонентов. Все компоненты имеют определенную символическую нумерацию с буквенно-цифровым кодированием для представления характеристик материала и других параметров.
Для всех полупроводниковых устройств и компонентов существует международная система нумерации.
- Коды нумерации Pro Electron (европейские)
- Система нумерации JEDC- [ Joint Electron Engineering Council ] (США)
- Система нумерации полупроводников JIS (Япония)
- Система нумерации производства
- Буква 1 st указывает на природу полупроводникового материала. A для германия, B для кремния, C для арсенида галлия и R для соединения (например, сульфат кадмия). Если номер любого транзистора AC125, то это германиевый транзистор, а если BC148 — кремниевый транзистор.
- Буква 2 и любого символа указывает на тип устройства и его функцию в цепи, например, C означает слабый сигнал, а D означает мощность.
- Обычно используются две буквы и три цифры, а также три буквы и две цифры. Две буквы и три цифры (например, BF 194) используются для потребительского оборудования или в развлекательных целях. Принимая во внимание, что устройства с тремя буквами и двумя цифрами (например, BFX 63) используются для промышленных или профессиональных компонентов.
Принимая во внимание, что устройства с тремя буквами и двумя цифрами (например, BFX 63) используются для промышленных или профессиональных компонентов.Первая буква = полупроводниковый материал
A- Германия
B- Силикон
C- Arsenide Gallium
D- Фотодиоды
Вторая буква 0
.
B – диод – диод с переменной емкостью (варактор)
C – транзистор – маломощный транзистор звуковой частоты (AF)
D – транзистор – силовой транзистор AF
E-Туннельный диод
F-Диод-Высокая частота (HF) Транзистор с низкой мощностью
г-несколько устройств
H-Магнитные чувствительные устройства
K-Эффект зала.
N – оптрон
P – фотодиод/радиочувствительный/светодетекторный диод
Q – светоизлучающий диод/излучающий диод
R- Device Device- Thyristor (SCR или Triac)
S –transistor- Низкая мощность транзистор
T- Transistor High Power
U- Транзисторная переключение мощности
r – – – – – – – – – – – Диод, умножитель
Y – силовой выпрямитель
Z – стабилитрон
Третья буква
Третья буква не имеет особого значения. Буква используется для упоминания специализированного применения диода.
Вторая буква — «N», затем первая цифра — 1 для диодов, 2 для транзисторов, 3 для четырехвыводных устройств и т. д. А вот 4N и 5N используются только для оптопар .
Порядковые номера варьируются от 100 до 9999 и указывают примерное время, когда устройство было впервые изготовлено. разные вещи. Например, 2N2222A — это усовершенствованная версия 2N2222. Он имеет более высокие значения коэффициента усиления, частоты и напряжения. Всегда проверяйте техническое описание.
Примеры: 1N4007, 1N914 (диод) и 2N2222, 2N3904 (транзисторы).
Японский промышленный стандарт (JIS)
Эти номера деталей имеют следующую форму: цифра, две буквы, порядковый номер, [необязательный суффикс]. Цифры: 1 для диодов, 2 для транзисторов и т. д. Буквы обозначают тип и предполагаемое применение устройства в соответствии со следующим кодом.
SA – PNP HF (высокочастотный) транзистор
SB – PNP AF (звуковая частота) транзистор
SC – NPN HF(High Frequency ) Transistor
SD – NPN AF Transistor
SE – Diodes
SF – Thyristors
SG – P-channel FET
SH — UJT
SK- N-канал FET
SM- TRIAC
кв.
0010 ST — лавинный диод
SV — варикап
SZ — стабилитрон
Если какой-либо суффикс присутствует, то для этого суффикса всегда проверяйте техническое описание, поскольку оно представляет разные вещи. Например, 2N2222A — это усовершенствованная версия 2N2222. Он имеет более высокие значения коэффициента усиления, частоты и напряжения.
После цифр появится дополнительная буква для стабилитронов. Эта буква обозначает допуск напряжений Зенера. Следующие буквы используются для обозначения допусков стабилитронов.
A ±1%
B ±2%
C ±5%
D ±10%
Стабилитроны имеют дополнительные символы, указывающие напряжение стабилитрона.
Пример: 5V1 обозначают 5,1 В
Вместо 2N и т. д. некоторые производители используют собственную систему обозначений. Некоторые распространенные префиксы:
MJ: питание Motorola, металлический корпус
MJE: питание Motorola, пластиковый корпус
MPS: Motorola малой мощности, пластиковый корпус
MRF: транзистор Motorola для ВЧ, ОВЧ и СВЧ
RCA: устройство RCA
TIPL: планарный силовой транзистор TI TIS: малосигнальный транзистор TI (пластиковый корпус)
ZT: Ferranti
ZTX: Ferranti
Примеры: ZTX302, TIP305, MJE.
Читайте также
Похожие сообщения:
диоды — Помогите определить компонент SMD
спросил
Изменено
3 года, 9 месяцев назад
Просмотрено
2к раз
\$\начало группы\$
Я пытаюсь воспроизвести то, что получил несколько лет назад для практического использования, и нашел все компоненты, кроме этого. На упаковке написано WL BD, размеры 2,58×1,53 мм (ДхШ) и высота около 1,3 мм. У него есть линия к резистору 100 Ом, что наводит меня на мысль, что это диод. Я измерил напряжение с помощью диода на моем измерителе и обнаружил, что оно составляет 0,352 В. Есть предположения, что это может быть за компонент?
Спасибо!
- диоды
- для поверхностного монтажа
\$\конечная группа\$
\$\начало группы\$
Это будет какой-то диод.
Может быть стабилитрон или TVS (диод подавления переходных процессов). Очень низкое прямое напряжение указывает на диод Шоттки, однако ваши измерения могут быть искажены остальной частью схемы, плюс вы не знаете, какой ток проходит через диод. Измерение обратного напряжения было бы интересно, но рискованно.
Зенер вполне вероятно основан на схеме.

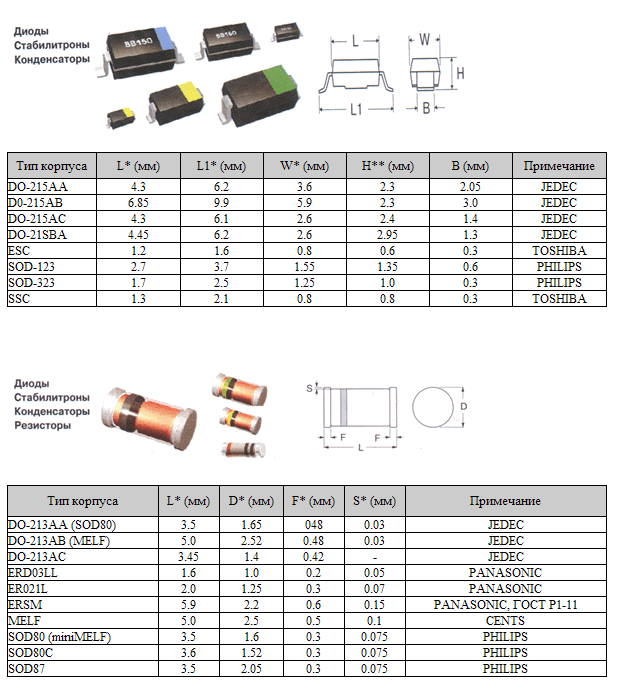

Судя по размерам, у вас есть корпус SOD123 (обычно 1,55 мм x 2,65 мм).
Расшифровка маркировки затруднена без дополнительных знаний о детали. Например, BD может сделать его стабилитроном на 7,5 В (PDZ7.5BGW). В качестве альтернативы WL может быть стабилитроном на 15 В (BZT52C15).
Наиболее вероятным кандидатом является 18-вольтовый стабилитрон Diodes Inc., в частности BZT52C18. В техническом описании он обозначен следующим образом:
Обратите внимание на ориентацию маркировки.
Сначала у вас есть панель, как и ожидалось.
Затем двузначный код. В вашем случае «WL», что соответствует 18 В согласно следующей выдержке из полной таблицы:
Тогда у вас есть двухзначный код даты, расположенный под углом 90 градусов.
