Электрические распределительные коробки для скрытой проводки: монтаж, подключение

Монтажная коробка для скрытой проводки представляет собой контейнер, снабженный боковыми отверстиями и предназначенный для соединения электропроводов, которые тянутся к объектам с помощью опор ЛЭП https://uralzmo.ru/product/opory-lep/.

Данное приспособление позволяет обеспечить все приборы в квартире электричеством. Установить его самостоятельно не слишком сложно, если знать особенности монтажа.

Конструкция, разновидности по материалам изготовления

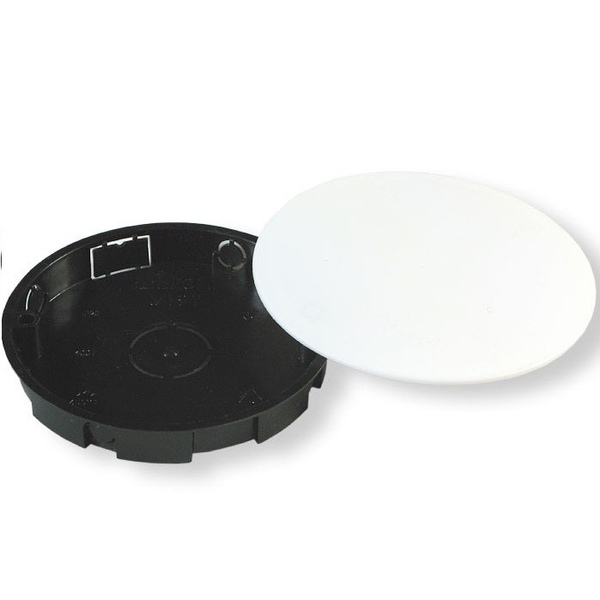

Корпус устройства бывает круглым или прямоугольным. Крышка прикрепляется при помощи винтов. Некоторые распределительные устройства имеют прокладки, дополнительно защищающие от влаги и пыли, а также сальники, позволяющие подключать трубы армированные, гофрированные или гладкие.

Такие коробки делают из металла и пластика. Последние используют, когда прокладывают кабели с изоляцией из ПВХ или используют проводку, заключенную в пластиковые трубы. Если проводку прячут в трубах из металла или применяют кабели в броне из стальных лент, лучше выбирать металлические коробки.

На фото представлены образцы металлических и пластиковых распределительных коробок для скрытой проводки СИП 4:

Подобные устройства делают из материалов, способных обеспечить эффективную защиту проводки на весь период ее эксплуатации. Для производства корпусов применяют пластик и металл высокого качества. Материалы дополнительно защищают антикоррозийными красками и грунтовками.

[attention type=green]Металлические изделия производят из листовой луженой стали. При пожаре такой корпус будет некоторое время защищать проводку. Можно успеть обесточить электрическую сеть.
[/attention]
Корпус из пластика не менее эффективен. Полипропилен, литой фторопласт не боятся активных веществ, хорошо защищают от поражения электрическим током. Во влажной среде такие устройства могут провести времени больше, чем металлические. Конечно, по прочности они уступают металлу, но в домашних условиях коробки очень редко подвергаются существенным нагрузкам.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности. Именно в местах, где соединяются провода, чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

[attention type=green]Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.[/attention]

Монтаж

Монтируя устройство, нужно обеспечить к ней доступ. Эстетичность комнаты тоже не должна пострадать. Но первое требование все же гораздо важнее. Чтобы конструкция была практически незаметной, нужно отделать крышку материалом, сходным по цвету со стеной. Если вы планируете спрятать коробку под натяжным потолком, предусмотрите маленький люк.

В бетон

Установить в бетон вполне реально. Сначала нужно будет сделать штробу для посадки изделия в стене. Диаметр штробы должен соответствовать диаметру коробки:

подведите к месту подключения линию;
приготовьте алебастровый раствор, поместите его в штробу, слегка смоченную водой;
установите коробку заподлицо со стеной, прижмите, чтобы раствор хорошенько схватился, очистите шпателем остатки алебастровой смеси;
соедините между собой жилы;
поставьте защитную крышку;
заклейте обоями место монтажа или нанесите слой финишной штукатурки на крышку, сделав ее незаметной.

Способ монтажа установочной коробки в бетонную стену для скрытой проводки:

В кирпичную стену

Установка устройства в стену из кирпича похожа на монтаж в бетон. Производится она так:

Отключите электрическое питание в квартире.
Подберите место для установки коробки — как правило, ее располагают на расстоянии 15— 20 см от уровня потолка.
Спланируйте и разметьте систему, по которой будут подводиться и отводиться электрические кабели. Они должны идти только горизонтально или вертикально. Вам нужно обустроить сеть штроб к розеткам, приборам освещения и выключателям. Для этого допустимо использовать зазоры, имеющиеся между между плитами перекрытий.
Проложите кабели и закрепите их, подписав концы, чтобы не запутаться впоследствии.
Выбейте дрелью или перфоратором посадочное место под устройство в стене, заведите провода внутрь. Для этого потребуется дыра нужной глубины и подходящего диаметра. Из него удалите заглушки, проведите через отверстия кабели. Убедитесь, что коробка легко входит в подготовленную для нее нишу и не выступает из нее.
Вставьте корпус, выровняйте его, после чего алебастром, гипсовой штукатуркой или строительным гипсом заделайте щели, уберите шпателем излишки раствора. Немного придержите конструкцию руками, чтобы смесь успела схватиться.

В древесину

Прятать в стенах, сделанных из древесины, распределительные коробки ни в коем случае нельзя. Их можно устанавливать лишь снаружи, выбирая для этого места, доступные для осмотра и регулярного обслуживания. В деревянном доме можно использовать лишь металлические изделия.

Подключение ответвительной коробочки

Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ. В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.

Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети, типу напряжения и одинаковому роду тока.

[attention type=red]В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь. [/attention]

При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку.

При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5—1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые 60 или 80 см. Длина промежутков зависит от его жесткости.

Способы соединения проводов

Провода в распределительной или распаячной коробке для скрытой проводки можно соединять следующими способами:

при помощи клеммных колодок — наиболее предпочтительный способ: такие колодки маленькие и легко помещаются в корпус, нужно будет только обрезать провода, соединить жилы и получившуюся сборку уложить внутрь;
методом пайки — он подходит для специалистов, поскольку человек, не имеющий опыта, потратит много времени на пайку, к тому же у него может не получиться действительно качественное соединение;
методом опрессовки — обеспечивает надежное неразъемное соединение, но данный способ трудоемок, он требует наличия алюминиевых или медных гильз, термоусадочной трубки. Кроме того, понадобятся пресс-клещи. Зачищенные жилы нужно будет вставить до упора в гильзы с обеих концов, после чего тщательно обжать их.

[attention type=yellow]Перед обжатием на один из проводов требуется надеть термоусадочную трубку. Когда опрессовка будет окончена, трубку нужно будет сдвинуть на гильзу и нагреть, чтобы она дала усадку и обеспечила надежное крепление.
[/attention]

Узнайте из этого видео, какими способами можно соединять провода:

Многие по старинке используют метод скрутки. Действительно, он очень простой, но применять его нежелательно. Он не может обеспечить надежное соединение проводов, поэтому использовать его допустимо лишь в качестве временной меры.

[attention type=red]Без полноценной доработки соединения применять данный способ запрещено.[/attention]

Еще одно полезное видео о способах соединения проводов в распределительной коробке для скрытой проводки:

Где нельзя использовать разветвительные устройства

Стоит знать о том, что электрические распределительные коробки для скрытой проводки запрещено устанавливать:

около открытых источников воды;
рядом с водопроводными стояками;
под мойками;
вблизи источников временного и постоянного тепла — батарей, плит, кондиционеров с функцией обогрева и т.д.

Как видите, ничего сложного в монтаже распаечной коробки для скрытой проводки нет. Любой владелец квартиры сумеет справиться с подобной работой. Нужно лишь помнить о правилах безопасности и производить установку только при отсутствии в сети электричества.

Скрытые соединительные коробки

web.com/imagelib/sitebuilder/layout/spacer.gif» cellspacing=»2″>

Дом

Свяжитесь с нами

Спросите электрика

Продукция и услуги

Портфель проектов

Танец огней

О нас

я
делаю ремонт в своей гостиной. Делая проводку, я создал несколько распределительных коробок. Как мне справиться с этим?
Код говорит, что я не могу закрыть их в стене. Как их скрыть?

Вы не можете скрыть
распределительные коробки, когда-либо. Они всегда должны оставаться доступными.
При выполнении электромонтажных работ в новом строительстве
работы, проводка должна быть спланирована так, чтобы не было необходимости в соединительных коробках. При реконструкции вы можете использовать такие приемы, как изготовление
соединения в розетках, выключателях и осветительных коробках.

Наш любимый трюк, когда ни один из этих
Варианты доступны, это добавить детектор дыма в комнату и использовать эту коробку для сращивания проводки. У тебя никогда не будет слишком
много детекторов дыма!

Я перенес металлический электрощиток для детектора дыма с капли
потолок к гипсокартонному потолку в паре футов. К этой коробке прикреплен трансформатор дверного звонка. Для того, чтобы смонтировать
коробка, трансформатор будет внутри потолка. Это пожароопасно?

Это не легальная установка. Кодекс не позволяет «закапывать» трансформатор
внутри гипсокартона; он должен оставаться доступным в любое время.

Я хочу запустить 3 отдельных контура в одном кабелепроводе.
Я собираюсь установить 3 «горячих» и 3 «нейтральных» вместо 3 «горячих» и 1 «нейтрального», потому что мне нужны отдельные выключатели для каждого из них.
схема. Считается ли это тремя или шестью проводниками с током, если я сделаю это таким образом?

И нейтральные (заземленные), и «горячие» (незаземленные) проводники считаются токоведущими.
несущие проводники. Провод(а) заземления, которые также должны быть установлены в том же кабелепроводе, не считаются токоведущими.
для снижения номинальных характеристик, но должны учитываться для правильного выбора размера кабелепровода.
В качестве примечания, если вы хотите запустить многожильный
цепь, у вас не может быть более двух горячих проводников, разделяющих нейтральный проводник (если это не трехфазная цепь), и
эти горячие проводники должны быть установлены на противоположных фазах.

Почему стена теплая рядом с одной из моих розеток? Должен
это нужно проверить, и если да, то что должен искать электрик?

Вы обязательно должны проверить это у лицензированного электрика. Это может быть свободная
подключение по перегруженной цепи.

Могут ли две разные ответвления от двух разных
панели должны проходить вместе в одном ответвленном кабелепроводе? Они оба одинакового напряжения. Обе они являются моторными цепями. У нас есть
сложная ситуация со спуском через стену при реконструкции и объединением двух цепей вместе в одном канале
облегчил бы проблему.

Ты должен смириться с этим; однако источник каждой цепи должен быть четко
определяется в месте отключения вблизи оборудования, находящегося под напряжением. Это требование Кодекса.

Назад к Указатель тем

Лицензированные электрики, обслуживающие Orange
округ, округ Салливан и округ Ольстер в Нью-Йорке

(845) 888-8000

________________________________________________________________________________________________

Electric Service, Inc.
сдержанный.
Воспроизведение или дублирование любой информации, содержащейся здесь, запрещено законом.

Свяжитесь с нами О нас Ресурсы

Можно ли иметь распределительную коробку в стене?

Распределительная коробка, также известная как соединительная или распределительная коробка, представляет собой электрический корпус внутри вашего дома, в котором находится проводка. Электрические провода проходят за стенами и через потолок вашего дома, встречаясь в распределительных коробках. Полностью заглублять распределительную коробку в стену опасно.

Можно ли спрятать распределительную коробку?

Нельзя накрывать распределительную коробку, в которой все еще есть провода под напряжением . Лучше всего либо снять коробку целиком, либо просто надеть на нее накладку.

Можно ли спрятать распределительную коробку за гипсокартоном?

Да, любая скрытая коробка является нарушением кода . Все соединения должны быть доступны. Практически говоря, если соединение выполнено правильно с помощью проволочных гаек и кабели правильно зажаты в коробке, вы можете без проблем закрыть его.

Содержание страницы

Можно ли сращивать электрические провода со стеной?

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка . Вместо этого все сращивания должны находиться в одобренной распределительной коробке или электрической коробке приспособления.

Могу ли я поставить распределительную коробку где угодно?

Крышки распределительных коробок должны оставаться доступными ; их нельзя покрывать гипсокартоном или другим поверхностным материалом. Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны.

Как спрятать распределительную коробку в потолке?

Установка крышки потолочной коробки

Зачем нужен доступ к распределительной коробке?

Распределительную коробку нельзя заглублять в стену или потолок. Распределительные коробки должны быть установлены только там, где они будут доступны. Всегда существует вероятность того, что соединения или соединения электропроводки могут выйти из строя , поэтому необходим требуемый доступ для проведения осмотров и ремонта по мере необходимости.

Нужна ли крышка для распределительной коробки?

A: Важно закрыть электрическую распределительную коробку, где бы она ни находилась . Когда один или несколько электрических проводов скручены вместе, соединение вызывает сопротивление потоку электричества, что, в свою очередь, создает тепло.

Может ли распределительная коробка находиться за съемной панелью?

Распределительные коробки над подвесными потолками считаются доступными, но если вам необходимо удалить часть здания (например, кусок гипсокартона), то они НЕ доступны . У меня был дом, где панель была за какой-то панелью, которая была на петлях. Обычно это приемлемо для инспектора.

Можно ли соединить Romex со стеной?

Нельзя врезать в стену или использовать j-box, который бы закопал (код). Вам нужно будет потянуть его назад и заменить прогон на приспособление. Скрытое соединение не допускается. Единственный правильный способ стыковки – это замена секции и/или стыковка в доступных распределительных коробках.

Можно ли использовать распределительную коробку для удлинения проводки?

Да. Вы определенно можете использовать соединительную коробку для удлинения проводки . Для этого начните с отключения питания. Затем осмотрите место и вырежьте необходимые отверстия.

Сколько проводов можно связать вместе?

Одна цепь в пигтейле может выдерживать максимум 15 А . Две нисходящие цепи пигтейлов обеспечат столько тока, сколько необходимо вашим нагрузкам (таким как лампочка, фен или телевизор) до 15 А в сумме.0076

Как протянуть электрические провода в стене?

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавить 6-в. удлинители на существующие провода . На фото показан тип соединителя проводов, который проще установить в труднодоступных местах.

Законны ли комплекты для сращивания стен?

Единственным условием является то, что место сращивания должно быть закреплено , что означает, что вы не можете легально использовать это устройство для сращивания, если еще не установлен гипсокартон, поскольку NEC ожидает, что в этом случае вы будете использовать надлежащую соединительную/розеточную коробку, поэтому соединение позже можно будет получить доступ.

Можно ли сращивать провода за гипсокартоном?

Привет, Роберт – Нет, нельзя скрывать электрические соединения . Все электрические соединения или модификации проводки должны находиться в утвержденном электрическом корпусе, к которому имеется доступ.

Безопасно ли сращивание Romex?

Следует отметить, что, несмотря на возможность сращивания проводов Romex различных типов, например, от 12/2 до 12/3, , ни в коем случае нельзя сращивать вместе провода другого сечения . Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод.

Нужна ли распределительная коробка для настенного светильника?

Если вам интересно, как установить светильник без электрической коробки, краткий ответ: нет . Электрическая коробка, или распределительная коробка, является требованием кодекса, которое было установлено для предотвращения пожаров и других несчастных случаев, связанных с электричеством.

Можно ли закапывать электрические распределительные коробки?

Статья 314-29 Национального электротехнического кодекса гласит, что распределительные коробки, перечисленные в списке , могут быть закопаны без раскопок частей зданий, тротуаров, другого мощения или земли .

Как спрятать электрическую коробку на стене?

Стратегически размещенные произведения искусства, доски объявлений в рамках, ткачество или гобелен — все это подходящие варианты для маскировки навязчивых электрических бельмов на глазу. HGTV предлагает вставлять вилки с защитой от детей в неиспользуемые розетки, прежде чем накрывать их художественными работами.

Можно ли установить распределительную коробку в потолок?

Распределительные коробки должны быть установлены там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем . Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

Как замаскировать распределительную коробку?

Ответы

Вы можете взять обычную накладку и покрасить ее или наклеить на нее бумагу.
Я видел накладки из дерева, хотя думаю, что в некоторых местах они недопустимы.
Какой заплаткой ты собирался скрыть дыру? Просто поместите этот патч на накладку, оставив небольшое отверстие для винтов.

Допустимы ли распределительные коробки?

С распределительной коробкой все в порядке, если вы можете ее увидеть или легко получить к ней доступ . Проблема в том, что распределительные коробки используются в труднодоступных местах, например, под половицами, где они будут спрятаны. Так что, если вы планируете использовать их на чердаке, это не проблема.

Разрешены ли распределительные коробки в кодах?

NEC требует, чтобы распределительная коробка имела одно пространство 2,25 CI, отведенное для всех проводов заземления в коробке .
