Распределение светового потока: Основные характеристики света

Содержание

Основные характеристики света

Функциональный или, как теперь принято говорить, архитектурный свет — это сегмент освещения, где крайне важны базовые знания и понимание основных качественных и количественных характеристик света для правильного подбора оборудования в проект.

1
Световой поток

Световой поток — количество излучаемого света и один из самых значимых параметров светильника. Оперируя данной величиной, можно выбрать тип и количество световых инструментов для конкретной задачи или помещения.

Единицы измерения:
лм (lm) — Люмен

Один люмен равен световому потоку, испускаемому точечным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан

Стоит учесть, что восприятие равного количества светового потока сильно отличается у разных типов приборов, а именно: у приборов акцентного и рассеянного света.

Для приблизительной оценки количества света и его распределения существуют светотехнические расчеты на базе современных программ (DiaLux, Relux).

2
Мощность

Мощность — количество электрической энергии, которое световой прибор потребляет из сети. Не следует ориентироваться на этот параметр для оценки количества света. Это связано с тем, что каждый светодиодный светильник сконструирован по-разному и имеет различную базу элементов: источник света, оптику, особенности корпуса и др.

Поэтому светильники с равной мощностью могут излучать разное количество света.

3
Освещенность

Освещенность – показывает плотность распределения светового потока на заданной площади.

Освещённость прямо пропорциональна силе света источника света. При удалении его от освещаемой поверхности её освещённость уменьшается обратно пропорционально квадрату расстояния.

Единицы измерения:
лк (lx) — Люкс

Один люкс равен одному люмену на квадратный метр

4
Яркость

Яркость (не путать с освещенностью и световым потоком) показывает нам какое количество света отражается от поверхности объекта в направлении наблюдателя.

Например, темный стол и лежащий на нем лист белой бумаги будут иметь различную яркость, несмотря на одинаковую освещенность. Измеряется в канделах на метр квадратный.

Единицы измерения:
кд/м2 — канделы/метр квадратный

5
Контрастность

Контрастность освещения – разница в освещенности двух точек, которые мы чаще наблюдаем одновременно.

Высокая контрастность создает определенный драматический эффект. Она дает возможность существования акцентов, привлечение и направление внимания наблюдателя в заданную зону. Если зажечь спичку в темной комнате, волей-неволей, вы на нее посмотрите.

6
Коэффициенты пропускания, преломления, отражения

Коэффициенты относятся как к материалам и поверхностям, так и к самим светильникам. Свет, проходя через оптическую систему и преломляется, и отражается, и поглощается. Именно поэтому честно – писать уровень светового потока от светильника, а не от источника света, так как значительная его часть теряется на оптике светильника.

7
Индекс цветопередачи (CRI)

Индекс или коэффициент цветопередачи — важный количественный параметр, который показывает насколько точно человеческий глаз воспринимает освещаемые прибором цвета по сравнению с эталонными источниками света — солнцем и лампой накаливания, у которых этот показатель равен 100.

Способность различать цветовые полутона имеет разную степень важности в различных проектах: в музеях, ресторанах, магазинах и жилых пространствах цвета играют важнейшую роль, во вспомогательных помещениях и проходных зонах — это менее критично.

Выбор значения индекса цветопередачи определяется типом освещаемого пространства:

70 и ниже — удовлетворительный — подходит для складских и утилитарных задач.
80 — хороший — подходит для жилых и рабочих пространств.
90 — отличный — для ресторанов, бутиков, салонов красоты.
95-97 — повышенный — специальное решение для музеев и галерей.

8
Цветовая температура

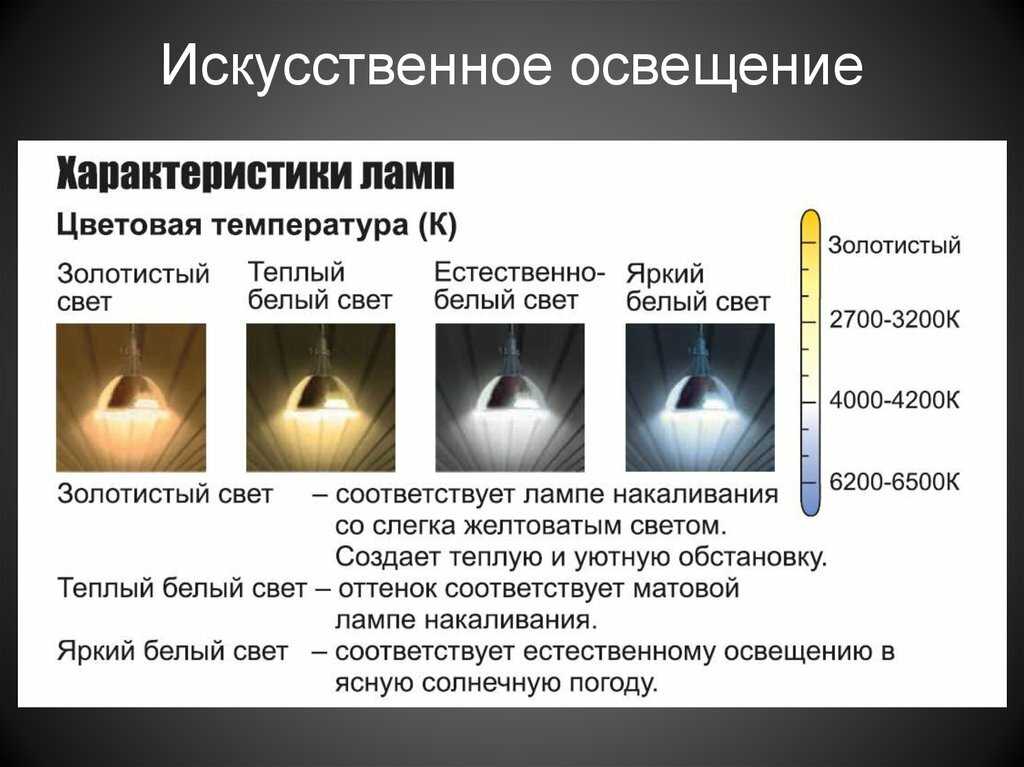

Цветовая температура — величина, которая отражает «оттенок» излучаемого света, в градации от теплого до холодного. Измеряется в градусах Кельвина (К).

Единицы измерения:
К — Кельвины

Эта характеристика света влияет на биоритмы человека, поэтому от выбора правильной цветовой температуры зависит физическое и эмоциональное состояние человека, а также атмосфера пространства.

2400 К — очень теплое, почти оранжевое свечение. Подойдет для спальных комнат, зон отдыха, спа салонов и лаунж пространств. Создает комфортную атмосферу для расслабления.

2700 К — теплое свечение, близкое к уютному свету от лампы накаливания. Является решением для домашних интерьеров, гостиничных номеров, кафе и ресторанов.

3000 К — теплое свечение, менее располагающее к релаксации. Универсальное решение для всех видов жилых и общественных пространств: магазинов, салонов красоты и прочих.

3500 К — ближе к нейтральному оттенку белого света. Подойдет для магазинов, ресторанов, холлов и рабочих пространств.

4000 К — нейтральный белый свет, создает бодрую атмосферу для активной работы. Такой свет подходит для офисных пространств, торгово-развлекательных центров, тренажерных залов.

5000 К (и выше) — холодный свет, близкий к голубому. Не самый комфортный для человека, поэтому в основном используется для освещения ювелирных украшений, рыбы и морепродуктов.

Нейтральный и холодный свет обладает способностью создавать ощущение «чистоты». По этой причине его используют в салонах красоты, медицинских центрах, общественных санузлах.

Светотехнические параметры и понятия. Часть 1. Справочная информация

Профессиональные светотехники и специалисты, работающие в области освещения, постоянно употребляют разные термины и определения, которые мало о чем говорят простому обывателю, но нужны для правильного описания цветового фона.

Чтобы было проще понимать, о чем идет речь, и что обозначают эти слова, мы подготовили список, объясняющий основные светотехнические термины и характеристики. Его не нужно учить наизусть, можно просто заходить на нужную страницу и освежать в памяти забытый параметр. Говорить «на одном языке» всегда проще.

1 — Видимое и оптическое излучение

Весь окружающий нас мир образуется видимым и оптическим излучением, сосредоточенным в полосе электромагнитных волн от 380 до 760 нм. К ней с одной стороны добавляется ультрафиолетовое излучение (УФ), а с другой инфракрасное (ИК).

УФ-лучи оказывают биологическое воздействия и применяются для уничтожения бактерий. Дозировано они используются для лечебного и оздоровительного эффектов.

ИК-лучи используются для нагрева и сушки в установках, так как в основном производят тепловое воздействие.

2 — Световой поток (Ф)

Световой поток характеризует мощность видимого излучения по воздействию на человеческое зрение. Измеряется в люменах (лм). Величина не зависит от направления. Световой поток — это самая важная характеристика источников света.

Например, лампа накаливания Е27 75 Вт имеет световой поток 935 лм, галогенная G9 на 75 Вт — 1100 лм, люминесцентная Т5 на 35 Вт — 3300 лм, металлогалогенная G12 на 70 Вт (теплая) — 5300 лм, светодиодная Е27 9,5 Вт (теплая) — 800 лм.

3 — Люмен

Люмен (лм) — это световой поток от источника света (лампы) при окружающей температуре 25°, измеренной при эталонных условиях.

4 — Освещенность (Е)

Освещенность — это отношение светового потока, подающего на элемент поверхности, к площади этого элемента. Е=Ф/А, где, А -площадь. Единица освещенности — люкс (лк).

Чаще всего нормируется горизонтальная освещенность (на горизонтальной плоскости).

Средние диапазоны освещенности: на улице при искусственном освещении от 0 до 20 лк, в помещении от 20 до 5000 лк, 0,2 лк в полнолуние в природных условиях, 5000 -10000 лк днем при облачности и до 100 000 лк в ясный день.

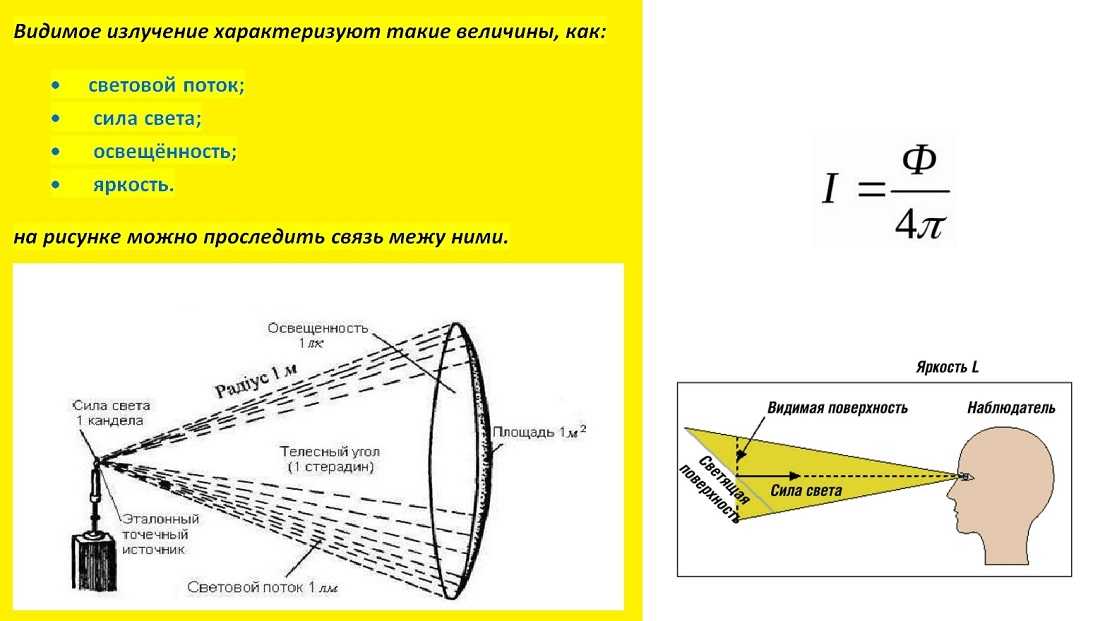

На картинке представлены: а — средняя освещенность на площади А, б — общая формула для расчета освещенности.

5 — Сила света (I)

Сила света — это пространственная плотность светового потока, ограниченного телесным углом. Т. е. отношение светового потока, исходящего от источника света и распространяющегося внутри малого телесного угла, содержащего рассматриваемое направление.

I=Ф/ω Единица измерения силы света — кандела (кд).

Средняя сила света лампы накаливания в 100 Вт составляет около 100 кд.

КСС (кривая силы света) — распределение силы света в пространстве, это одна из важнейших характеристик светотехнических приборов, необходимая для расчета освещения.

6 — Яркость (L)

Яркость (плотность света) — это отношение светового потока, переносимого в элементарном пучке лучей и распространяющемся в телесном угле, к площади сечения данного пучка.

L=I/A (L=I/Cosα) Единица измерения яркости — кд/м2.

Яркость связана с уровнем зрительного ощущения; распространение яркости в поле зрения (в помещении/интерьере) характеризует качество (зрительный комфорт) освещения.

В полной темноте человек реагирует на яркость в одну миллионную долю кд/м2.

Полностью светящийся потолок яркостью боле 500 кд/м2 вызывает у человека дискомфорт.

Яркость солнца примерно миллиард кд/м2, а люминесцентной лампы 5000–11000 кд/м2.

7 — Световая отдача (H)

Световая отдача источника света — это отношение светового потока лампы к ее мощности.

Η=Ф/Р Единица измерения светоотдачи — лм/Вт.

Это характеристика энергоэкономичности источника света. Лампы с высокой световой отдачей обеспечивают экономию электроэнергии. Заменяя лампу накаливания со светоотдачей 7–22 лм/Вт на люминесцентные (50–90 лм/Вт), расход электроэнергии уменьшится в 5–6 раз, а уровень освещенности останется тот же.

8 — Цветовая температура (Тц)

Цветовая температура определяет цветность источников света и цветовую тональность освещаемого пространства. При изменении температуры источника света, тональность излучаемого света меняется от красного к синему. Цветовая температура равна температуре нагретого тела (излучатель Планка, черное тело), одинакового по цвету с заданным источником света.

Единица измерения Кельвин (К) по шкале Кельвина: Т — (градусы Цельсия + 273) К.

Пламя свечи — 1900 К

Лампа накаливания — 2500–3000 К

Люминесцентные лампы — 2700 — 6500 К

Солнце — 5000–6000 К

Облачное небо — 6000–7000 К

Ясный день — 10 000 — 20 000 К.

9 — Индекс цветопередачи (Ra или CRI)

Индекс цветопередачи характеризует степень воспроизведения цветов различных материалов при их освещении источником света (лампой) при сравнении с эталонным источником.

Максимальное значение индекса цветопередачи Ra =100.

Показатели цветопередачи:

Ra = 90 и более — очень хорошая (степень цветопередачи 1А)

Ra = 80–89 — очень хорошая (степень цветопередачи 1В)

Ra = 70–79 — хорошая (степень цветопередачи 2А)

Ra = 60–69 — удовлетворительная (степень цветопередачи 2В)

Ra = 40–59 — достаточная (степень цветопередачи 3)

Ra = менее 39 — низкая (степень цветопередачи 3)

Ra он же CRI — color rendering index был разработан для сравнения источников света непрерывного спектра, индекс цветопередачи которых был выше 90, поскольку ниже 90 можно иметь два источника света с одинаковым индексом цветопередачи, но с сильно различающейся передачей цвета.

Комфортное для глаза человека значение CRI = 80–100 Ra

Как выбрать типы распределения света Lightide I, II, III, IV, V для зонального освещения?

Обзор

Предпосылкой для наилучшего наружного и строительного освещения является рассмотрение типов и схемы распределения светодиодов, установленных Североамериканским обществом инженеров по светотехнике (IESNA).

Определение распределения света

Шаблоны определяют, как свет рассеивается от светильника, и определяется точкой, в которой достигается 50% силы света светильника. Вы увидите, что эти распределения регулярно используются в зональном освещении, прожекторном освещении и освещении проезжей части, освещении парковок и т. д. В отрасли определены 5 основных типов схем распределения света: тип I, тип II, тип III, тип IV или тип V. .

Хотите знать, как выбрать подходящие и правильные схемы распределения Тип I, Тип II, Тип III, Тип IV или Тип V? Мы покажем и опишем каждый тип и то, как он может применяться для наружного освещения и освещения площадок.

Схема распределения Тип I

Тип распределения I отлично подходит для освещения дорожек, дорожек и тротуаров. Этот тип освещения предназначен для размещения ближе к центру пути. Это обеспечивает достаточное освещение для небольших дорожек.

Форма распределения света

Модель Типа I представляет собой двустороннее поперечное распределение, имеющее предпочтительную боковую ширину 15 градусов в конусе максимальной силы свечи. Две основные концентрации света находятся в противоположных направлениях вдоль проезжей части. Этот тип, как правило, применим к расположению светильника вблизи центра проезжей части, где высота установки приблизительно равна ширине проезжей части.

Схема типа I предлагает овальную узкую форму распределения светодиодов для наружных тротуаров или пешеходных дорожек. Источник света находится в центре освещения. Можно наблюдать продольное и симметричное освещение улиц. Двунаправленная освещенность равномерно распределяется по обеим сторонам фонарного столба. Нам может понадобиться относительно меньшая мощность, в диапазоне от 30 Вт, 40 Вт, 50 Вт или 60 Вт светодиодных ламп для освещения этой области.

Распределение типа II

Распределение типа II используется для широких проходов, на пандусах и въездах, а также для другого длинного и узкого освещения. Этот тип предназначен для освещения больших площадей и обычно располагается у обочины. Вы найдете этот тип освещения в основном на небольших переулках или беговых дорожках.

Распределение света типа II имеет предпочтительную ширину в поперечном направлении 25 градусов. Как правило, они применимы к светильникам, расположенным на обочине относительно узких проезжей части или рядом с ней, где ширина проезжей части не превышает расчетную монтажную высоту в 1,75 раза.

Вы можете выбрать модель LMC № LT-SBAL060/100/150/200/250/320-T2 со светораспределением типа II.

Распределительная схема типа III

Распределительная схема типа III предназначена для общего освещения проезжей части, парковок и других зон, где требуется освещение большей площади. Освещение типа III должно быть размещено сбоку от помещения, позволяя свету выходить наружу и заполнять пространство. Его бросок выше, чем у Типа II, но его бросок из стороны в сторону короче.

Форма распределения света

Тип III имеет предпочтительную боковую ширину 40 градусов. Этот тип имеет более широкую область освещения, если вы проводите прямое сравнение с распределением светодиодов типа II. Он приспособлен для освещения автомагистралей, парковок, гаражей, подъездных путей, а также спортивных площадок – футбольных, теннисных, баскетбольных, волейбольных и других. Он также имеет асимметричное расположение. Отношение ширины зоны освещения к высоте столба должно быть менее 2,75. Поскольку нам нужно осветить большую открытую площадку, нам необходимо установить более мощные светодиодные светильники для освещения территории и участка.

Что касается распределения света типа III, вы можете выбрать модель LMC № LT-SBAL060/100/150/200/250/320-T3 или модель № LT-SLPB075/150/200/240/300-T3 для опции.

Распределение света типа IV

Распределение света Классификация светильников

Распределение света типа IV дает полукруглый свет, предназначенный для установки на стенах и стенах зданий. Лучше всего подходит для освещения периметра парковок и предприятий. Интенсивность освещения типа IV имеет одинаковую интенсивность при углах от 9от 0 до 270 градусов.

Распределение света типа IV имеет предпочтительную боковую ширину 60 градусов. Это распределение предназначено для установки на обочине и обычно используется на широких проезжей части, где ширина проезжей части не превышает монтажную высоту в 3,7 раза.

Требуемая мощность

Требуемая мощность для светодиодного рисунка типа IV более требовательна, нам потребуется до 100 Вт, 200 Вт, 300 Вт или до 400 Вт светодиодных светильников для освещения моста и фасада.

Что касается светораспределения LMC типа IV, вы можете выбрать модель LMC № LT-SBAL100/150/200/250/320-T4 или модель № LT-SLPB150/200/240/300-T4 для опции.

Схема распределения света типа V

Тип V обеспечивает круговое распределение света на 360° с одинаковым распределением света во всех положениях. Это распределение имеет круговую симметрию фут-свечей, которая практически одинакова при всех углах обзора. Распределение типа V обеспечивает самый большой и равномерный рисунок света. Предназначен для установки светильника в центре или вблизи центра проезжей части, центральных островков бульвара и перекрестков.

Что касается светораспределения LMC типа V, вы можете выбрать модель LMC № LT-SBAL100/150/200/250/320-T5 или модель № LT-SLPB150/200/240/300-T5 для опции.

Модель распределения типа VS

Тип VS создает квадратное распределение на 360° с одинаковой интенсивностью под любым углом. Это распределение имеет квадратную симметрию силы свечи, которая практически одинакова для всех боковых углов. Предназначен для установки светильника в центре или вблизи центра проезжей части, центральных островков бульвара и перекрестков. Он также предназначен для освещения больших коммерческих парковок, а также зон, где необходимо достаточное количество равномерно распределенного света. Тип VS используется там, где световой рисунок требует более четкого края.

Светильники типа VS лучше всего работают на:

Большие коммерческие парковки
Помещения, требующие равномерного распределения света

В чем разница между схемами распределения зонального освещения?

Тип I — обеспечивает широкий симметричный свет для светильников, расположенных в центре прохода.
Тип II – имеют несколько более широкое распространение и предназначены для установок, где светильник размещается у края проезжей части. 9№ 0070
Тип III — излучает свет примерно в 2,75 раза шире монтажной высоты светильника.
Тип IV – известны как направляющие или асимметричные светильники. Как и светильники типа III, эти светильники будут излучать свет в 2,75 раза шире, чем их высота, но дают более округлый рисунок распределения, который выталкивает свет наружу, при этом небольшое количество света попадает за светильник.
Тип V – светильники всенаправленные. Они распределяют свет равномерным квадратом или кругом вокруг светильника.

Типы распределения света IESNA

1. Классификация распределения

Вторая система классификации распределения света разработана Национальной ассоциацией производителей электрооборудования (NEMA). Эта система используется в основном для прожекторов и спортивных осветительных приборов. Он описывает распределение света в луче, создаваемом светильником.

«Расширение луча NEMA» света относится к двум краям, где интенсивность света распространяется по горизонтали и вертикали до 10% от максимальной интенсивности луча и коррелирует с тем, является ли выходной свет очень узким, очень широким или где-то посередине.

Следующие классификации помогут вам рассчитать горизонтальный и вертикальный рейтинг NEMA для конкретного рассеивания луча вашего светильника, что также является важным аспектом при проектировании освещения.

2.

Рассеивание луча NEMA

Классификация рассеивания луча NEMA

Вот и все. Когда вы решаете, какое освещение вам нужно, убедитесь, что вы запрашиваете правильный шаблон распределения для вашего приложения.
