Распиновка usb разъема: Распиновка разъёмов USB 2.0

Как правильно сделать распиновку для USB-разъема смартфона или планшета

Практически каждое современное мобильное устройство подключается к сети для подзарядки через стандартизированный USB, mini-USB или micro-USB разъем. Несмотря на общую форму и конструкцию штекеров и гнезд, а также напряжение — 5 В, многие фирмы используют собственную распиновку контактов внутри, видимо, чтобы продавать совместимые комплектующие собственного производства. Тем не менее, знание этих тонкостей позволяет, фактически, заряжать любой смартфон или планшет с каким угодно зарядным устройством.

Распиновка USB разъемов для Philips, LG, Nokia, HTC и Samsung

Устройства, выпущенные под брендами LG, Samsung, HTC, Philips и Nokia могут заряжаться только в том случае, если в гнезде ил штекер закорочены контакты Data- и Data+, помеченные на схеме цифрами 3 и 2. Это значит, что телефон можно зарядить даже через обычный дата-кабель, если закоротить соответствующие контакты в гнезде зарядного устройства самостоятельно.

Распиновка USB разъемов на штекере

Если вместо выходного гнезда на заряднике имеет только выходной шнур, то к нему нужно припаять штекер стандарта micro- или mini-USB. Для того в самом штекере необходимо и соединять между собой контакты, пронумерованные 2 и 3 (в схеме они также обозначаются зеленым и белым цветом). В таком штекере плюс припаивается к контакту 1, а минус — к 5.

Распиновка USB разъемов для смартфонов от Apple

На iPhone контакты Data- и Data+ соединяются с GND (он обозначен номером 4) через резистор с сопротивлением 50 кОм. Они также соединены с контактом 5V через резистор с сопротивлением 75 кОм.

Распиновка на зарядниках для Samsung серии Galaxy

Смартфоны серии Galaxy от компании Самсунг заражаются через штекер micro-USB BM с установленным резистором 200 кОм между контактами 4 и 5. Между 2 (Data-) и 3 (Data+) также стоит закорачивающая перемычка.

Распиновка USB штекеров для зарядки навигаторов от Garmin

Для подзарядки и питания этих устройств используются дата-кабели специальной конструкции. Но из простого mini-USB штекера можно сделать приспособление для питания. Для этого надо перемкнуть контакты 4 и 5. Чтобы можно было заряжать навигатор Garmin от mini-USB, следует соединить эти контакты между собой через резистор с сопротивлением 18 кОм.

Схемы цоколевки для подзарядки планшетных компьютеров

Большинство планшетов требует больших показателей входного тока (почти в 2 раза), чем смартфоны. Кроме того, некоторые производители не предусматривают возможность заряда через гнезда mini- и micro-USB, потому что даже при использовании формата USB 3.0 сила тока не превысит 0,9 А. Для зарядки нужно монтировать отдельное гнездо, которое затем адаптируется под источник тока. Другой вариант предполагается спаивание переходника из штекеров USB-AM и DC plug 2.0 mm, где к DC подсоединяются контакты 1 и 4.

Распиновка для Samsung Galaxy Tab

Для обеспечения нужных параметров питания в этом случае между Data- и Data+ ставится перемычка, которая соединяется с GND через резистор 10 кОм, а с контактом +5V — через 33 кОм.

Распиновка разъемов зарядных портов

Следующие схемы показывают, как нужно расположить резисторы, чтобы получить номинальное напряжение для зарядных портов. В тех случае, где указано 200 Ом, необходим монтаж перемычки с меньшим сопротивлением.

Классификация портов:

• SDP — порт для зарядки и передачи данных с допустимым током до 0,5 А;
• CDP — порт для зарядки и передачи данных с током до 1,5 А;
• DCP — только зарядочный порт с током до 1,5А;
• ACA — порт USB-аксессуаров (мышек, клавиатур, HDD, хабов), поддерживающих, как обмен данными, так и зарядку.

Самостоятельная переделка штекера

Чтобы по указанным выше схемам сконструировать нужный штекер, необходимы лишь минимальные навыки работы с паяльником. Работа ведется только с минусовым и плюсовым контактами. Достаточно взять любой адаптер с выходом 5V, отрезать USB-коннектор, зачистить и залудить провода. Аналогичные действия проводятся с подсоединяемым USB-разъемом. Далее провода спаиваются по схеме. Сначала каждое соединение нужно замотать изолентой отдельно, а затем — обмотать провода между собой вместе, чтобы они не болтались свободно. Для этого также можно воспользоваться термоклеем.

Распиновка разъема USB: обычного, micro, mini

Интерфейс USB применяется с 1997 года. На сегодня этот способ подключения периферии к персональному компьютеру и любому гаджету является универсальным стандартом. USB-порт позволяет повысить скорость обмена данными, обеспечивает мгновенное включение аппаратуры в работу и питание элементов.

Содержание

1. Распиновка USB 2.0
2. Распиновка USB 3.0
3. Распиновка micro USB
4. Распиновка USB 3.1 Type-C

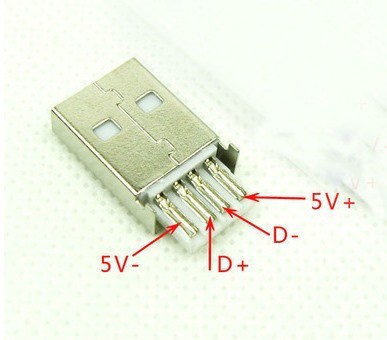

Распиновка USB 2.0

Эта спецификация подключения используется чаще всего. Она полностью совместима с первой версией, но отличается более высокой пропускной способностью. Есть высокоскоростной протокол обмена данными – до 480 Мбит в секунду. На самом деле величина эта ниже – до 280 Мбит/с, что обусловлено реализацией протокола.

Распиновка разъема USB обозначается цветом. Он служит индикатором назначения. Подход стандартный и обязательный для любого изготовителя и заметно упрощает ремонт. В двух первых модификациях распайка одинаковая:

• 1 – VCC. питание на 5 В, обозначается красным цветом;
• 2 — D- – отмечен белым, кабель для передачи данных;
• 3 – D+ – кабель для приема информации, зеленого цвета;
• 4 – GND – заземление, имеет традиционный черный цвет.

USB 2.0 делится на 2 типа.

• А – подсоединяется в гнездо «мама» на хабе или компьютере. Так присоединяют флешки, мышь, клавиатуру. С первой модификацией и вторым поколением разъем полностью совместим. К гнездам 3-го поколения более старый кабель подключить можно, а наоборот – нет. В этом случае требуются переходники.
• В – подключение производится в гнездо «папа» – на периферии. Так включают, например, принтер. Размеры разъема велики, поэтому такие гаджеты как мобильный телефон или наушники таким образом не подсоединить. Для них выпускают уменьшенные модели – микро- и мини-USB.

Схемы в А и В одинаковые, но в А размещение линейное, а В — сверху вниз — наверху стоит красный и зеленый выход, а в нижней части — белый и черный.

Распиновка USB 3.0

По мере усовершенствования методов передачи данных изменялись и контактные приспособления. Сегодня связь с периферией обеспечивают провода с 10 и 9 жилами. Должным образом изменились и штекеры. Тем не менее, последовательность выходов такова, чтобы при необходимости можно было подсоединить более ранние варианты устройств.

Распиновка по цветам USB 3.0 такова:

• 1 – VCC, питание на +5 В, красный цвет;
• 2 – D- – передача данных маркируется белым;
• 3 – D+ – прием данных, зеленый цвет;
• 4 – GND – заземление, черный провод;
• 5 – SS TX – синим цветом обозначен коннектор обмена данных по протоколу Super Speed;
• 6 – SS TX+ – желтый отмечен контакт обмена в другом направлении;
• 7 – GND – дополнительное заземление для сигнальных проводников;
• 8 – SS RX- – прием данных USB3 (StdA_SSRX), обозначается фиолетовым;
• 9 – SS RX+ — аналогичный канал, отмечен оранжевым.

В версии А входы размещаются в виде 2 рядов. Внизу расположены «старые» контакты 0 от 1 до 4, вверху – новые, обеспечивающие высокоскоростную передачу данных. В гнездо порта можно вставить штекер более ранней модели клавиатуры или мышки. Штекер 3 поколения в разъем более ранней версии подключить нельзя.

Распайка контактов в типе В отличается. Он не совместим с ранними версиями. Контакты от 1 до 4 и контакты от 5 до 9 размещаются физически в разных частях гнезда.

Цветовая маркировка гнезда максимально повторяет оттенок жил в кабеле.

Распиновка micro USB

Для подсоединения гаджетов, наподобие мобильных телефонов, цифровых аппаратов разработаны уменьшенные порты – микро и мини. Последние считаются устаревшими и употребляются редко. Микро – универсальный стандарт для большинства современных устройств.

Распиновка micro-USB следующая:

• 1 – красный, обеспечивает подачу питания, напряжение 5 В;
• 2 и 3 – белый и зеленый для передачи данных в двух направлениях;
• 4 – сиреневый, замыкает общий провод. Таким образом обеспечивается поддержка OTG-функции;
• 5 – черный, заземляющий провод.

Разъемы тоже делят на А и В. В первом случае – «мама», обозначение micro-AF(BF), во втором — micro-АМ(ВМ).

Контакт №4 в типе В не используется.

Для микро- и мини-портов выпускают удлинители. Они полезны, когда разъемы есть только на задней стороне системного блока. В этом случае не нужно лезть под стол.

Разъем для микро-USB третьего поколения несколько отличается. Для него используется коннектор на 10 pin из двух частей, из которых одна соответствует старой версии. Скорее всего, производители намеревались сделать штекер универсальным, с возможностью подключить ранние модели, но почему-то отказались от этой идеи. Контакты с 1 по 5 такие же как у предыдущей модификации. Остальные соответствуют входам на разъем 3 версии: 6 и 7 предназначены для передачи информации по скоростному протоколу, 8 – дополнительное заземление. А 9 и 10 обеспечивают прием данных с высокой скоростью.

Валера

Голос строительного гуру

Задать вопрос

Распиновка mini USB встречается только в старых версиях интерфейса, в 3 поколении не реализуется. Цветовая схема полностью идентична микро-варианту. Различия только в размерах.

Распиновка USB 3.1 Type-C

Новый стандарт, обеспечивающий передачу данных со скоростью до 10 Гбит/с и пропускной способностью до 100 Вт. При этом он поддерживает все предыдущие стандарты и даже сторонние протоколы, например, HDMI. Интерфейс «пластичен» и позволяет устройствам выбирать соответствующий уровень потока.

Разъем порта USB 3.1 Type-C включает 24 контакта, по 12 контактов с каждой рабочей стороны. Верхняя и нижняя линейки практически идентичны. Поэтому такой разъем можно поворачивать по отношению к гнезду. Контакты условно разбиты на 6 групп, каждая из которых включает питание, заземление, согласующий и дополнительный каналы.

• Контакты 2, 3, 10, 11 – собственно USB 3. 1. Пары в кабеле перекроссированы. Также они могут использоваться для передачи видео, например.
• Контакты 6 и 7 – линии низкоскоростной передачи данных – USB 2. Выходы включены в схему ради возможности работать со старыми версиями интерфейса.
• Контакты 4 и 9 – питание, стандартное напряжение 5 В. Передаваемая мощность в норме составляет 100 Вт. Но в особых случаях допускается запитывание монитора или зарядка даже при 10 Вт.
• 1 и 12 – заземление.
• Контакт 5 – согласующий канал. Это основное отличие стандарта. Благодаря ему система самостоятельно определяет подключение или отключение периферии, ориентацию штекера, оценивает величину тока и напряжения, которое требуются для работы периферийного устройства, подает питание на кабель и при необходимости перехода в альтернативный режим, выполняет его.

Распайка USB 3.1 Type-C далеко не так проста. Цвет части проводов не стандартизирован, поэтому проще смотреть на схему расположения контактов, чем гадать, каким оттенком на сей раз изготовитель промаркировал входы.  Достаточно схематично цвета обозначены в инструкции.

У кабеля USB 3.1 Type-C нет версии А или В. Он универсален, коннекторы на обоих сторонах одинаковые и служат для подключения как к системному блоку, так и к любому периферийному устройству.

Разъем USB питается напряжением 5 В и током до 0,5–0,9 А. Это означает, что максимальная мощность подключаемого устройства не должна превышать 2,5 или 4,5 Вт соответственно.

10 Разводка USB-разводки — USB A, B, C (папа и розетка)

Универсальная последовательная шина (USB) — это электронное устройство, которое дает нам универсальную среду для подключения периферийных устройств. Это может быть клавиатура, принтер, динамики, запоминающее устройство или мобильный телефон.

Со временем USB-устройства изменились по типу, функциональности и эффективности. Таким образом, становится важным выбрать лучший вариант из доступных типов, который идеально подходит для нашей цели. В этой статье мы обсудим распиновку различных USB-портов или разъемов, чтобы лучше понять их структуру и подключение.

Содержание

1. Распиновка разъемов USB типа A и типа B (штыревой и гнездовой)
2. USB Mini A и Mini B
3. USB Micro A и Micro B
4. Стандарт USB 3
   • Особенности стандарта USB 3

   0

   9

5. USB Type A 3.0 и Type B 3.0
6. Micro B 3.0
7. USB Type C 3.0

Версии USB (протокол + разъем …

Включите JavaScript

Версии USB (объяснение)

Распиновку USB можно разделить на две части: Распиновка разъема USB и Распиновка порта USB. Под разъемом здесь понимается устройство, которое подключается к USB-порту. Например, проводная мышь подключается к ноутбуку, вставляя ее разъем в порт USB.

Следовательно, термины «папа» для разъема и «мама» для USB-порта отброшены.

Распиновка разъемов USB типа A и типа B (папа и гнездо)

USB типа A используется для подключения к ПК, а тип B используется для подключения небольших периферийных устройств. Другими словами, тип A — это нисходящий соединитель, а тип B — восходящий.

USB типа A имеет прямоугольную форму, а тип B — квадратную. У обоих по 4 контакта. На рисунке ниже показана распиновка мужской и женской версий обоих USB-разъемов.

  Примечание:   Розетка  на самом деле представляет собой распиновку USB-разъема  (например, разъем клавиатуры), а мужская версия  — это распиновка USB-порта  (например, порты на ноутбуке)

Тип USB Распиновка A и B (папа и розетка)

Оба эти типа USB различаются по назначению и форме, но их контакты одинаковы. Контакт 1 предназначен для подачи питания, а контакт 4 — для заземления. Даже контакты 2 и 3 принимают ввод данных в обоих этих типах.

Разъем «мама» имеет контакты в порядке убывания, начиная с правой стороны, а разъем «папа» — в обратном порядке. В таблице ниже показана распиновка обоих USB.

В этой таблице показано описание контактов USB типа A и B

  Примечание:   ниже приведены только разъемы.

USB Mini A и Mini B

USB Mini был первой импровизированной версией обычных разъемов. Эта версия была запущена как для типа A, так и для типа B. Это уменьшенная версия типа A и B, которая широко использовалась со старыми мобильными телефонами. Разъем Mini B более популярен, чем Mini A. На рисунке ниже показана распиновка USB Mini B.

Распиновка USB Mini B

USB Mini B тоньше и компактнее, чем Mini A. Поэтому он используется для КПК, цифровых и т. д. Еще одно важное усовершенствование Type Mini заключается в том, что он имеет дополнительный контакт для поддержки соединения On-the-GO (OTG). Таким образом, он имеет 5 контактов. Штыревые соединения приведены в таблице ниже.

В этой таблице описаны контакты Mini A и B Распиновка

USB Micro A и Micro B

USB Micro A и B распиновка

USB Micro тоньше и дает более высокие данные скорость передачи, чем USB Mini. Он часто используется для зарядки портативных устройств и бывает двух видов. Micro A имеет прямоугольную форму, тогда как Type Micro B имеет форму кемпера.

USB Micro также имеет 5 контактов, как у USB Mini, где дополнительный контакт поддерживает подключение OTG. В таблице ниже показана распиновка Micro-A и B.

В этой таблице описаны контакты разъема Micro-A и B. . Модели, используемые в третьем поколении, являются высокотехнологичными, обеспечивают более высокую скорость передачи данных, имеют компактный дизайн и просты в обращении.

Характеристики стандарта USB 3

Модели стандарта 3 приняты во всем мире благодаря следующим преимуществам:

• Способен передавать данные со скоростью 5 Гбит/с и выше.
• Поскольку для передачи и приема данных используются отдельные однонаправленные пути, он имеет большую пропускную способность.
• Благодаря предопределенным состояниям управления питанием он обеспечивает лучшее управление питанием.
• Позволяет устройствам уведомлять о передаче данных, тем самым улучшая использование шины.

Разъемы Standard 3 имеют ту же физическую конфигурацию, но с дополнительными 5 контактами для поддержки этих усовершенствований. Он включает в себя дополнительную землю и специальные контакты для передачи и приема, которые называются сверхскоростными соединениями. (узнать больше)

Схемы выводов сверхскоростных версий различных типов USB описаны в следующем разделе.

USB Type A 3.0 и Type B 3.0

Как обсуждалось выше, обычные разъемы Type A и B имеют 4 контакта. Но сверхскоростные версии Standard 3 имеют 9 контактов, которые видны на рисунке ниже.

USB superspeed типа A и B, распиновка

В таблице ниже показаны распиновки сверхскоростных версий.

USB 3. 0 (тип A и B) распиновка0046 Micro B 3.0

Сверхскоростная распиновка USB Micro B

Сверхскоростная версия Micro USB была введена в Type B. Помимо существующей структуры, пять дополнительных контактов размещены в качестве расширения. Таким образом, он имеет более широкую структуру. Распиновка USB-разъема Superspeed Micro B приведена в таблице ниже.

В этой таблице описаны выводы разъема USB Micro B 3. 0

USB Type C 3.0

Тип C изменил правила игры среди всех типов USB. Он поддерживает передачу данных, а также подачу питания. Таким образом, он стал универсальным разъемом для современных устройств.

Распиновка USB C 3.0

Основная привлекательность USB Type C заключается в том, что он переворачивается. На рисунке выше показаны штыревые соединения с соответствующим цветом. Штыревые соединения сверху и снизу одинаковы, поэтому нам не нужно вставлять разъем в правильном направлении.

Он имеет невероятную скорость передачи данных до 5 Гбит/с и способен заменить порты Ethernet для достижения более высоких скоростей передачи данных. Описание подключения приведено в таблице ниже.

Описание контакта USB C 3. 0
