Схемы и онлайн расчёт элементов регулируемых стабилизаторов напряжения













Это нужно знать







Весь перечень знаний находится на этой странице







Онлайн расчёт элементов схем линейных стабилизаторов с фиксированным и
регулируемым выходным напряжением.




Для поддержания стабильной работы и сохранения заявленных параметров электрооборудования его питание в большинстве случаев
должно осуществляться постоянным и неподконтрольным никаким внешним воздействиям напряжением. Как правило, эта функция возлагается на
устройства, называемые стабилизатором напряжения.
Стабилизатор напряжения — это преобразователь электрической энергии, предназначенный для поддержания уровня выходного
напряжения в заданных пределах при изменениях следующих величин: входного напряжения, сопротивления нагрузки, а также в идеале —
температуры и иных внешних воздействий.

Ещё не так давно подобные узлы строились на стабилитронах и транзисторах, однако с появлением специализированных микросхем, необходимость
в самостоятельном конструировании подобных схем скоротечно отпочковалась, ввиду очевидной простоты реализации стабилизаторов, выполненных на
интегральных микросхемах. А зря!

Там, где значения коэффициента стабилизации Кст допустимо исчислять десятками, а не сотнями-тысячами, простейший параметрический
стабилизатор не только имеет право на существование, но и выигрывает у своих интегральных собратьев по такому важному
параметру, как чистота выходного напряжения и отсутствие импульсных помех в момент резкого изменения тока нагрузки.

Давайте рассмотрим такие простейшие устройства стабилизаторов напряжения.



Рис.1 а) Простейшая схема     б) С эмиттерным повторителем     в) С регулируемым вых. напряжением

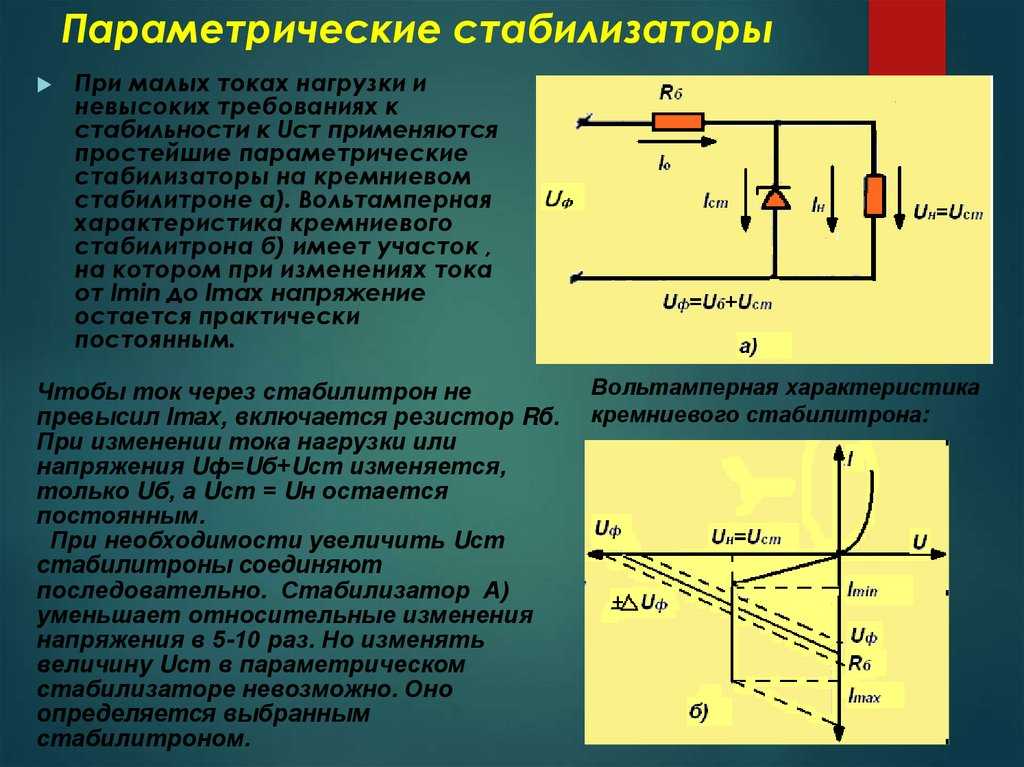

Схема стабилизатора напряжения, приведённая на Рис.1 а), используется в основном с устройствами, через которые не протекает существенных
токов.
От номинала резистора Rст зависит величина тока Iвх, протекающего как через стабилитрон, так и через нагрузку. Величина этого тока
рассчитывается по формуле:

Rст = (Uвх — Uст)/ Iвх
,
а
Iвх должен удовлетворять условию
Iвх ≥ Iн. макс + Iст. мин, где
Iн. макс — максимальный ток в нагрузке при заданном выходном
напряжении, а
Iст. мин — минимальный ток стабилизации стабилитрона, указанный
в характеристиках полупроводника. В стабилитронах отечественных производителей параметр
Iст. мин, как
правило, задан в явном виде, у зарубежных может быть не указан вообще. Куда податься бедному еврею? Я бы рекомендовал в этом
случае ориентироваться на значение тока из datasheet-ов «Izk» (значение при котором стабилитрон обладает максимальным импедансом) и
увеличить эту величину в 2…3 раза. Хотя, по большому счёту, оптимальным (с точки зрения достижения максимальных параметров) током для стабилитрона
является тестовый ток, при котором измеряются основные характеристики полупроводника.

Для наиболее эффективного выполнения своих задач стабилитрону довольно важно, чтобы мощность нагрузки не превышала мощности, рассеиваемой
на полупроводнике. Поэтому если возникает потребность стабилизации напряжения в нагрузках, потребляющих значительную мощность,
используется дополнительный усилитель тока — эмиттерный повторитель (Рис. 1 б)). В этом случае нагрузкой для стабилитрона является входное
сопротивление повторителя Rвх ≈ Rн x (1 + β),
т.е. ток нагрузки можно увеличить в β раз. Тут важно учитывать падение напряжения на эмиттерном переходе транзистора, в связи с чем
напряжение на выходе стабилизатора будет на 0,6…0,7 В (на 1,2…1,4 В для составного транзистора) меньше напряжения стабилизации
стабилитрона
.

Установив параллельно стабилитрону переменный резистор (Рис.1 в)), возникает возможность изменять напряжение стабилизации в нагрузке от
нуля почти до максимального значения напряжения стабилизации стабилитрона (за вычетом падения напряжения Uбэ на переходе транзистора).
Естественно, что ток, протекающий через переменник, также необходимо учитывать, задаваясь его значением — не меньшим, чем входной ток
эмиттерного повторителя.

Сдобрим пройденный материал калькулятором.

ТАБЛИЦА РАСЧЁТА ЭЛЕМЕНТОВ ЛИНЕЙНОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ












  Выбор схемы стабилизатора

  Рис.1 а)  Рис.1 б)  Рис.1 в)


  Входное напряжение Uвх (В)


  Выходное напряжение Uвых (В)


  Макс. выходной ток Iн (мА)


  Мин. ток стабилизации стабилитрона (мА)


  β транзистора (в схемах б) и в))



  Сопротивление R1 (кОм) (не более)

  Ток через стабилитрон без нагрузки (мА)

  Напряжение стабилизации стабилитрона (В)

  Номинал потенциометра Rп (для схемы в)) (кОм)

Схемы компенсационных линейных стабилизаторов являются основой большинства интегральных микросхем, выполняющих
функцию стабилизации напряжений и токов, и в простейшем виде могут быть выполнены на стабилитроне и паре транзисторов (Рис. 2).



Рис.2 Схемы компенсационных линейных стабилизаторов напряжения

Здесь стабилитрон является источником опорного напряжения, а транзистор Т2 — устройством сравнения выходного напряжения,
поступающего через резистивный делитель на его базу, с опорным значением напряжения на его эмиттере. Повысилось выходное напряжение,
а вместе с ним напряжение на базе Т2, транзистор приоткрывается и притягивает напряжение на базе регулирующего транзистора Т1 к минусовой
(земляной) шине, тем самым, уменьшая напряжение на его эмиттере, а соответственно и на выходе схемы. Снизилось выходное напряжение —
всё то же самое, только наоборот.
Компенсационные стабилизаторы на транзисторах имеют более высокий коэффициент стабилизации по сравнению с устройствами, представленными
на Рис.1, но в связи наличием обратной связи имеют и свои недостатки.

В связи с этим подробно останавливаться на них мы не будем, а перейдём сразу к
интегральным стабилизаторам, имеющим похожий принцип действия, но значительно более сложным по структуре, обладающих более высокими
характеристиками и при этом — очень простых и удобных в реализации.

Существует два типа подобных интегральных микросхем: регулируемые стабилизаторы напряжения и стабилизаторы с фиксированным значением
выходного напряжения. Во втором случае схема стабилизатора приобретает неприлично примитивный вид, незаслуживающий какого-то серьёзного
обсуждения.

В случае же стабилизаторов с регулируемым выходным напряжением, схема всё ещё остаётся достаточно простой, но требует
некоторых умственных манипуляций, связанных с расчётом резистивного делителя для получения требуемого выходного напряжения.

Типовая схема включения большинства регулируемых микросхем приведена на Рис.3.



Рис.3

Формула для расчёта выходного напряжения имеет вид
Vout = Vref x (1+R2/R1) + Iadj x R2,

причём номинал сопротивления R1, как правило, задаётся производителем микросхемы для достижения наилучших параметров
выходных характеристик.

Отдельные бойцы для снижения пульсаций ставят дополнительные электролиты значительных величин параллельно резистору R2.
Оно, конечно, бойцы эти герои, но зачем же стулья ломать?

Любое резкое увеличение тока нагрузки, приводящее к снижению выходного напряжения, не сможет моментально отработаться схемой
автоматической регулировки из-за задержки в цепи обратной связи, обусловленной данным конденсатором, а это в значительной степени
снизит быстродействие устройства.

И если для статических нагрузок параметр быстродействия стабилизатора по барабану, то для динамических (к примеру, таких как УНЧ) —
очень даже немаловажен. Поэтому — либо эти электролиты вообще не нужны, либо (если их настоятельно рекомендует Datasheet) ставить
конденсаторы небольших номиналов в строгом соответствии с рекомендациями производителя.

Для начала — справочная таблица с основными техническими характеристиками наиболее часто используемых интегральных стабилизаторов
с регулировкой выходного напряжения.













































Приведённая ниже таблица позволяет рассчитать номиналы резисторов делителя некоторых популярных типов микросхем регулируемых
стабилизаторов, представленных разными производителями.

ТАБЛИЦА РАСЧЁТА ЭЛЕМЕНТОВ МИКРОСХЕМ — СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ

  Тип U вх макс
   В
І вых макс
   А
І вых мин
  мА
U вых мин
   В
U вых макс
   В
  КР142ЕН11 -40   1,5   10  -1,2  -37
  КР142ЕН12  40   1,5   10   1,2   37
  КР142ЕН18 -40   1,5   10  -1,2  -37
  КР142ЕН22  35   5   10   1,25   34
  КР142ЕН22А  35   7,5   10   1,25   34
  КР142ЕН22Б  35   10   10   1,25   34
  LT1083  35   7,5   10   1,2   34
  LT1084  35   5   10   1,2   34
  LT1085  35   3   10   1,2   34
  LM117  40   1,5   5   1,2   37
  LM137 -40   1,5   10  -1,2  -37
  LM138  35   5   10   1,2   32
  LM150  35   5   10   1,2   33
  LM217  40   1,5   5   1,2   37
  LM317  40   1,5   5   1,2   37
  LM317LZ  40   0,1   5   1,2   37
  LM337 -40   1,5   10  -1,2  -37
  LM337LZ -40   0,1   10  -1,2  -37
  LM338  35   5   10   1,2   32
  LM350  35   3   10   1,2   33
  TL783  126   0,7   0,1   1,25   125













  Выбор микросхемы стабилизатора


  КР142ЕН11  КР142ЕН12  КР142ЕН18  КР142ЕН22  КР142ЕН22А  КР142ЕН22Б, В  LT137A  LT337A  LT1083  LT1084  LT1085  LM117  LM137  LM217  LM317B, D, H, K, P, T  LM317LZ, LM  LM317MD  LM337T  LM337LZ  LM338T, K  LM350  TL783



  Выходное напряжение Uвых (В)



  Сопротивление R1 (Ом)

  Сопротивление R2 (Ом)

  Максимально допустимое входное напряжение (В)

  Максимальный ток нагрузки (А)

  Комментарии при ошибке ввода




Если не хотите, чтобы вдруг «раздался мощный пук» — послеживайте за полярностью включения конденсатора С2. Она должна
совпадать с полярностью входного (выходного) напряжения.

Отдельно хочу остановиться на

МИКРОМОЩНЫХ СТАБИЛИЗАТОРАХ С МАЛЫМ СОБСТВЕННЫМ ПОТРЕБЛЕНИЕМ.

Такого рода стабилизаторы окажутся совсем не лишними в хозяйстве, так как смогут обеспечить такой важнейший показатель
радиоэлектронной аппаратуры с автономным питанием, как экономичность входящих в её состав узлов.

Здесь выбор интегральных микросхем заметно беднее, а цены, как правило, заметно ощутимей, чем на аналоги со стандартным
потреблением, поэтому начну я с простой, но проверенной временем схемы на дискретных элементах.



Рис.2

Чем хорош КТ315 в данном включении?

На обратно смещённом переходе КТ315 при напряжении 6 — 7,5В, в зависимости от экземпляра транзистора, возникает электрический
(не побоюсь этого слова) пробой, что позволяет использовать его в качестве стабилитрона на эту-же самую величину напряжения
пробоя. При этом транзистор в таком включении, в отличие от многих промышленных стабилитронов, хорошо работает и при малых токах
стабилизации, порядка 100 мкА.

Из относительно гуманных по цене интегральных стабилизаторов с малым собственным потреблением, могу порекомендовать LP2950,
LP2951, LM2931, LM2936 и им подобные.





© 2017 Vpayaem.ru   All Rights Reserved

Расчет резистора для светодиода ⋆ diodov.net

14.09.2017

HomeШкола электроникиРасчет резистора для светодиода




By Дмитрий Забарило
Школа электроники
 5 комментариев


Расчет резистора для светодиода выполняется довольно просто, быстро и не содержит ничего «военного», только закон Ома. Хотя во всемирной сети существует множество онлайн-калькуляторов, помогающие определить различные параметры, но, по моему личному мнению, лучше один раз разобраться самому и понять физику процесса, чем слепо пользоваться подобными калькуляторами.

Самый частый пример – это подключение светодиода к источнику питания с напряжением 5 В, например к USB порту компьютера. Второй пример – подключение к аккумуляторной батарее автомобиля, номинальное значение напряжения которой 12 В. Если к такому источнику питания напрямую подсоединить полупроводниковый прибор, то последний попросту выйдет из строя под действием протекающего тока, превышающего допустимое значение, ‑ произойдет тепловой пробой полупроводникового кристалла. Поэтому нужно ограничивать величину тока.

С целью лучшей наглядности возьмем два типа светодиодов с наиболее распространенными характеристиками:

напряжение:

UVD1 = 2,2 В;

UVD2 = 3,5 В;

ток:

IVD1 = 0,01 А;

IVD2 = 0,02 А.

Расчет резистора для светодиода

Определим сопротивление R1,5 для VD1 при Uип = 5 В.

Для расчета величины сопротивления, согласно закону Ома нужно знать ток и напряжение:

R=U/I.

Величина тока, протекающего в цепи и в том числе через VD нам известна из заданного условия IVD1 = 0,01 А, поэтому следует определить падение напряжения на R1,5. Оно равно разности подведенного Uип = 5 В и падения напряжения на светодиоде UVD1 = 2,2 В:

Теперь находим R1,5

Из стандартного ряда сопротивлений выбираем ближайшее в сторону увеличения, поэтому принимаем R1,5 = 300 Ом.

Таким же образом выполним расчет R для VD2:

Произведем аналогичные вычисления при значении Uип = 12 В.

Принимаем R1,12 = 1000 Ом = 1 кОм.

Принимаем R2,12 = 430 Ом.

Для удобства выпишем полученные значения сопротивлений всех резисторов:

Следует заметить, что сопротивление, выбранное из стандартного ряда, превышает расчетное, поэтому ток в цепи будет насколько снижен. Однако этим снижением можно пренебречь в виде его малого значения.

Расчет мощности рассеивания

Определить сопротивление – это только полдела. Еще резистор характеризуется важным параметром, который называется мощность рассеивания P – это мощность, которую он способен выдержать длительное время, при этом, не перегреваясь выше определенной температуры. Она зависит ток в квадрате, так как последний протекая в цепи, вызывает нагрев ее элементов.

P = I2R.

Визуально резистор более высокой Р отличается большими размерами.



Выполним расчет P для всех 4-х резисторов:

Из стандартного ряда мощностей выбираем ближайшие номиналы в сторону увеличения: первые три сопротивления можно взять с мощностью рассеивания 0,125 Вт, а четвертый – с 0,250 Вт.

Запишем общий расчет резистора для светодиода. Следует определить всего три параметра:

1) падение напряжения

2) сопротивление

3) мощность рассеивания.

Как видно, понять и запомнить данный алгоритм достаточно просто. Теперь, в случае применения специальных калькулятор, вы будете понимать, что и как они считают. Кстати, алгоритмы многих подобных калькуляторов не учитывают стандартный ряд номинальных значений, поэтому будьте внимательны, а лучше считайте все сами – это очень полезно делать для приобретения ценного опыта.

Калькулятор тока Зенера | Вычислить ток Зенера

✖Входное напряжение определяется как напряжение, необходимое на входной клемме электронного устройства для обеспечения протекания через него тока. электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольтКиловольтМегавольтМикровольтМилливольтНановольтПетавольтПиковольтПланковское напряжениеСтавольтТеравольтВольтВатт на АмперYоктовольтЗептовольт

+10 %

-10 %

✖Напряжение стабилитрона — это напряжение на нагрузочном резисторе, подключенном параллельно стабилитрону. ⓘ Напряжение стабилитрона [В 9 z

8]

AbvoltAttovoltCentivoltDecivoltDekavoltEMU электрического потенциалаESU электрического потенциалаFemtovoltGigavoltHectovoltKilovoltMegavoltMicrovoltMillivoltNanovoltPetavoltPicovoltPlanck VoltageStatvoltTeravoltVoltWatt per AmperYoctovoltZeptovolt

+10 %

-10 %

✖Сопротивление стабилитрона определяется как сопротивление, обеспечиваемое стабилитроном, когда он находится в рабочем режиме.

AbohmEMU сопротивленияESU сопротивленияExaohmGigaohmKilohmMegohmMicrohmMilliohmNanohmOhmPetaomPlanck ImpedanceQuantized Hall ResistanceReciprocal SiemensStatohmVolt per AmperYottaohmZettaohm

+10%

-10%

✖Ток в стабилитроне определяется как ток, проходящий через стабилитрон, когда он находится в рабочем режиме.ⓘ Ток стабилитрона [I Z ]

AbampereAmpereAttoampereBiotCentiampereCGS EMCGS ES unitDeciampereDekaampereEMU CurrentESU of CurrentExaampereFemtoampereGigaampereGilbert HectoampereKiloamperMegaampereMicroampereMilliampereNanoamperePetaamperePicoampereStatampereTeraampereZeptoampereYoctoampere9Yotampere0009

⎘ Копировать

👎

Формула

Перезагрузить

👍

Текущее решение Зенера

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовую единицу

Входное напряжение: 12 В —> 12 В Преобразование не требуется
Напряжение стабилитрона: 10,6 В —> 10,6 В Преобразование не требуется Требуется
Сопротивление Зенера: 8 Ом —> 8 Ом Преобразование не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу измерения выхода

0,175 Ампер —> 175 Миллиампер (Проверьте преобразование здесь)

< 10+ калькуляторов диодов и транзисторов

Формула тока Зенера

Ток в стабилитроне = (входное напряжение-напряжение стабилитрона)/сопротивление стабилитрона

I Z = (V i -V z )/R z

Каково применение стабилитрона?

Стабилитроны используются для регулирования напряжения, в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничения. Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и сбрасывает избыточное напряжение, когда диод открыт.

Как рассчитать ток Зенера?

Калькулятор тока стабилитрона использует ток в стабилитроне = (входное напряжение-напряжение стабилитрона)/сопротивление стабилитрона для расчета тока в стабилитроне. параллельно с нагрузочным резистором в этом обратном смещенном состоянии. Стабилизированное выходное напряжение всегда выбирается равным напряжению пробоя диода. Ток в стабилитроне обозначается цифрой 9.0131 I Z символ.

Как рассчитать ток Зенера с помощью этого онлайн калькулятора? Чтобы использовать этот онлайн-калькулятор для тока Зенера, введите Входное напряжение (V i ) , Напряжение Зенера (V z ) и Сопротивление Зенера (R z ) и нажмите кнопку расчета. Вот как можно объяснить расчет тока Зенера с заданными входными значениями -> 175 = (12-10,6)/8 .

Вопросы-Ответы

Что такое ток Зенера?

Ток Зенера состоит из токоограничивающего резистора, включенного последовательно с входным напряжением, с диодом Зенера, подключенным параллельно нагрузочному резистору в этом состоянии с обратным смещением. Стабилизированное выходное напряжение всегда выбирается равным напряжению пробоя диода и представляется как I Z = (V i -V z )/R z или Ток в стабилитроне = (входное напряжение-напряжение стабилитрона)/сопротивление стабилитрона . Входное напряжение определяется как напряжение, необходимое на входной клемме электронного устройства для обеспечения протекания через него тока. Напряжение Зенера — это напряжение на нагрузочном резисторе, который подключен параллельно стабилитрону, а сопротивление Зенера определяется как сопротивление, предлагаемое стабилитроном, когда он находится в рабочем режиме.

Как рассчитать ток Зенера?

Ток Зенера состоит из токоограничивающего резистора, включенного последовательно с входным напряжением, с диодом Зенера, подключенным параллельно нагрузочному резистору в этом состоянии с обратным смещением. Стабилизированное выходное напряжение всегда выбирается таким же, как и напряжение пробоя диода, рассчитанное с использованием Ток в стабилитроне = (входное напряжение-напряжение стабилитрона)/сопротивление стабилитрона . Для расчета тока стабилитрона вам потребуется входное напряжение (V i ) , напряжение стабилитрона (V z ) и сопротивление стабилитрона (R z ) . С помощью нашего инструмента вам нужно ввести соответствующие значения входного напряжения, напряжения стабилитрона и сопротивления стабилитрона и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

Доля

Скопировано!

Калькулятор сопротивления Zener или калькулятора импеданса Zener

✖zener напряжение — это напряжение на нагрузочном резисторе, который подключен параллельно с Zener Diode.ⓘ Zenertage [v z ]

6666666666. Электрический потенциалESU электрического потенциалаФемтовольтГигавольтГектовольтКиловольтМегавольтМикровольтМилливольтНановольтПетавольтПиковольтПланковское напряжениеСтавольтТеравольтВольтВатт на АмперYоктовольтЗептовольт

+10%

-10%

✖Ток в стабилитроне определяется как ток, проходящий через стабилитрон, когда он находится в рабочем режиме. ]

AbampereAmpereAttoampereBiotCentiampereCGS EMCGS ES unitDeciampereDekaampereEMU of CurrentESU of CurrentExaampereFemtoampereGigaampereGilbertHectoampereKiloampereMegaampereMicroampereMilliampereNanoamperePetaamperePicoampereStatampereTeraampereYoctoampereYottaampereZeptoampereZettaampere

+10%

-10%

✖Сопротивление стабилитрона определяется как сопротивление, обеспечиваемое сопротивлением стабилитрона, когда он находится в рабочем режиме. ⓘ Сопротивление стабилитрона или импеданс стабилитрона [R z ]

AbohmEMU сопротивленияESU сопротивленияExaohmGigaohmKilohmMegohmMicrohmMilliohmNanohMOhmPetaomPlanck ImpedanceКвантованное сопротивление ХоллаReciprocal SiemensStatohmVolt per AmperYottaohmZettaohm

⎘ Копировать

👎

Формула

Перезагрузить

👍

Сопротивление Зенера или решение импеданса Зенера

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовую единицу

Напряжение стабилитрона: 10,6 В —> 10,6 В Преобразование не требуется
Ток в стабилитроне: 175 миллиампер —> 0,175 ампер (Проверьте конверсию здесь)

ШАГ 2: Вычисление формулы

ШАГ 3: Преобразование результата в единицу измерения выхода

60,5714285714286 Ом —> Преобразование не требуется

< 10+ калькуляторов диодов и транзисторов

Сопротивление Зенера или формула импеданса Зенера

Сопротивление стабилитрона = напряжение стабилитрона/ток в стабилитроне

р z = В z /I Z

Как импеданс стабилитрона влияет на напряжение?

Динамический импеданс стабилитрона вызывает изменение напряжения стабилитрона в зависимости от тока (когда напряжение выше напряжения пробоя). Таким образом, он определяет точность изменения напряжения при изменении тока. Если ток стабилитрона не меняется в процессе работы, то импеданс стабилитрона не критичен.

Как рассчитать сопротивление Зенера или импеданс Зенера?

Калькулятор сопротивления стабилитрона или импеданса стабилитрона использует Сопротивление стабилитрона = напряжение стабилитрона / ток в стабилитроне для расчета сопротивления стабилитрона, сопротивления стабилитрона или импеданса стабилитрона — это эквивалентное последовательное сопротивление стабилитрона, когда он проводит ток. Сопротивление Зенера обозначается символом R z .

Как рассчитать сопротивление Зенера или импеданс Зенера с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для сопротивления Зенера или импеданса Зенера, введите напряжение Зенера (V z ) и ток в стабилитроне (I Z ) и нажмите кнопку расчета. Вот как можно объяснить расчет сопротивления Зенера или импеданса Зенера с заданными входными значениями -> 60,57143 = 10,6/0,175 .

Вопросы-Ответы

Что такое сопротивление Зенера или импеданс Зенера?

Сопротивление Зенера или Полное сопротивление Зенера — это эквивалентное последовательное сопротивление стабилитрона, когда он проводит ток, и обозначается как R z = V z /I Z или Сопротивление Зенера = Напряжение Зенера/Ток в диоде Зенера . Напряжение стабилитрона — это напряжение на нагрузочном резисторе, который подключен параллельно стабилитрону, а ток в стабилитроне определяется как ток, проходящий через стабилитрон, когда он находится в рабочем режиме.

Как рассчитать сопротивление Зенера или импеданс Зенера?

Сопротивление Зенера или Полное сопротивление Зенера — это эквивалентное последовательное сопротивление стабилитрона, когда он проводит ток, рассчитывается с использованием Сопротивление Зенера = Напряжение Зенера/Ток в диоде Зенера .
