Расчет резистора для понижения напряжения онлайн: Voltage Divider Calculator

Содержание

Как рассчитать сопротивление для понижения напряжения

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор

  • Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

  • Расчёт сопротивления для понижения напряжения

  • Формулы, позволяющие рассчитать сопротивление для понижения напряжения

  • Как понизить постоянное и переменное напряжение — обзор способов

  • Делитель напряжения

  • Расчет сопротивления резистора для понижения напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода

Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор






NikolaiMalaxov , Цитата:. NikolaiMalaxov писал:. Находим напряжение, которое нужно погасить. Рассчитываем сопротивление гасящего резистора. Рассчитываем мощность гасящего резистора. Есть лучший вариант! Вместо резистора, применяем конденсатор т. Емкостное сопротивление конденсатора, используем вместо активного сопротивления резистора!

Каждый конденсатор должен быть рассчитан на номинальное напряжение не ниже В. Это связано с тем, что амплитудное напряжение В, равно В. Параллельно сетевому проводу В , ставим резистор R1 большого сопротивления кОм-1 мОм 0,5 Вт -он нужен для разрядки конденсатора, после выключения устройства из сети. Диоды Д или другие схожие, с обратным напряжением не менее В. Можно мостик применить. При расчете, не учитывал падения на диодах. Расчет теоретический, не реализовывал на практике Внимание, только при подключении нагрузки, напряжение понизится до требуемого значения!

Значит, надо соблюдать ТБ! NikolaiMalaxov , пожалуйста А вопросик, точнее два, можно: Какой конденсатор рассчитан на такую реактивную мощность? Чему будет равно напряжение на выходе этого источника когда нет тока через реле?

Эти конденсаторы рассчитаны на большую реактивную мощность пусковые конденсаторы. Только габариты довольно большие. Без нагрузки-напряжение выхода, равно напряжению входа.

В данном случае, нагрузкой является обмотка катушка реле. Nabi , маленький недочёт в схеме: при включении этой схемы в сеть в ненулевой период времени ух, как вумно я ругнулся Сам испугался В общем, при напряжении сети, далёком от нуля , зарядный ток конденсатора может превысить всякие разумные пределы и утащить на тот свет диоды моста. Поэтому, кроме разрядного резистора надо ставить последовательно с конденсатором ещё и зарядный резистор единицы — десятки Ом, в зависимости от максимально допустимого тока диодов.

Технику безопасности при работе с высоким до В напряжением в этой схеме надо соблюдать в любом случае: конструкция имеет гальванический контакт с сетью , поэтому 24 В на выходе выпрямителя совсем не означает 24 В на цепи сеть — элементы конструкции — тело — земля! Кондючки только надо будет махнуть не глядя! Не думаю: у меня паяльничек на 24 В 8 Вт есть! Греет — мало не покажется. Nabi , я не совсем понял, о чём ты в последнем посте. Я имел в виду включение «холодной» с разряженным конденсатором схемы в сеть В.

Иначе есть риск возникновения той же проблемы, с которой в теме по ссылке боролись — дребезг якоря реле.

Если включение произошло, например, в момент максимального напряжения на амплитудном напряжении сети , что получается? Сопротивление разряженных конденсаторов в первый момент времени равно практически нулю. Напряжение — В. Да, потом сопротивление будет по мере заряда увеличиваться а ток уменьшаться по экспоненциальному закону. Таки, резистор ограничения зарядного тока — это в данном случае то самое касло, которым Машу не испортишь. Да, можно, наверное, и без: работает у меня до сих пор мониторчик LG Flatron F , в который в своё время я тупо забыл запаять после обкатки БП резистор того же назначения а снова его вскрывать лениво — тем более, что девайс не клиентский, а свой.

Третий год — полёт нормальный. Но всё таки надо бы собраться и снова его вскрыть и впаять этот резючок, ибо кто его знает — а вдруг Соломка на месте предполагаемого падения не помешает.

Цена вопроса — рубль, а от возможного геморроя страхует изрядно. В кондесаторных делителях-резистор устанавливают, если нагрузка малоточная мА , где вероятность броска тока больше. А тут достаточно большое потребление и можно обойтись без ограничительного резистора. А стабилитрон не рекомендую т. Если бы было мА, то можно было бы поставить стабилитрон. Nabi писал:.

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Онлайн калькулятор закона Ома позволяет определять связь между силой тока, электрическим напряжением и сопротивлением проводника в электрических цепях. Для расчета, вам понадобится воспользоваться отдельными графами: — сила тока вычисляется в Ампер, исходя из данных напряжения Вольт и сопротивления Ом ; — напряжение вычисляется в Вольт, исходя из данных силы тока Ампер и электрического сопротивления Ом ; — электрическое сопротивление вычисляется в Ом, исходя из данных силы тока Ампер и напряжения Вольт. Все калькуляторы. Конвертеры Обратная связь Приложения. Учеба и наука —

Ведь самые распространенные светодиоды имеют напряжение питания как можно подключить светодиод к 12 вольтам или понизить напряжение на Для того чтобы нам рассчитать сопротивление, необходимо знать какой.

Расчёт сопротивления для понижения напряжения

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Что такое напряжение, как понизить и повысить напряжение. Напряжение и сила тока — две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие. Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током — Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать.

Формулы, позволяющие рассчитать сопротивление для понижения напряжения

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже.

В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него.

Как понизить постоянное и переменное напряжение — обзор способов

Электрические расчеты. Понятия и формулы. Если потребитель нужно включить на более высокое напряжение, чем то, на которое он рассчитан, последовательно с ним включают добавочное сопротивление rд рис. На добавочном сопротивлении создается падение напряжения Uд, которое снижает напряжение на потребителе до требуемой величины Uп. Снижение напряжения с помощью добавочного сопротивления неэкономично, так как в сопротивлении электрическая энергия переходит в тепло.

Делитель напряжения

Все источники питания рассчитаны на предельную нагрузку на определенную мощность. По сути любой источник энергии имеет определенное напряжение на выходе, а так же определенную допустимую силу тока. При превышении максимальной силы тока мощности источник питания может сгореть. Подключив еще одно сопротивление параллельно к источнику питания через цепь будет протекать ток в 1,5 раза больше допустимого. При такой нагрузке в источнике питания скорее всего сгорит предохранитель, возможно такой источник питания даже сгорит сам в условиях перегрузки. По сути тоже самое происходит когда вы подключаете низкоомную нагрузку к усилителю.

Расчет сопротивления резистора для понижения напряжения. В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током.

Расчет сопротивления резистора для понижения напряжения

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Каким резистором можно понизить напряжение? Я думаю не стоит играться с изменениеем низкого напряжения в меньшую сторону!

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Привет Всем. Глупый может быть вопрос-но тем немение. Можно ли как-нибудь с помощью сопротивления понизить напряжение с 12v до 5v. Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы понизить напряжение.

Светодиод — это полупроводниковый элемент , который применяется для освещения.

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 18 Май —

NikolaiMalaxov , Цитата:. NikolaiMalaxov писал:. Находим напряжение, которое нужно погасить. Рассчитываем сопротивление гасящего резистора.






Как рассчитать резистор для понижения напряжения?

Характеристика мощности резистора

Мощность электрического тока на участке цепи можно узнать через произведение силы тока для него и напряжения на данном участке. Формула имеет следующий вид:

P= I * U (произведение силы тока и напряжения), где

P — значение мощности (Вт).

Резистор совершает работу по снижению силы тока, при этом он выделяет тепло в окружающее пространство. Но если работа по ограничению тока очень велика и тепло вырабатывается слишком быстро, то он перегреется и может сгореть, так как не будет успевать его рассеивать. Следует учитывать этот момент, подбирая мощность резистора

Важно! Мощность резистора — это очень важный параметр, который обязательно нужно учитывать при разработке электрических схем устройств Мощность резистора характеризуется максимальной величиной силы тока, которую он может выдерживать без перегрева и не выходя из строя.

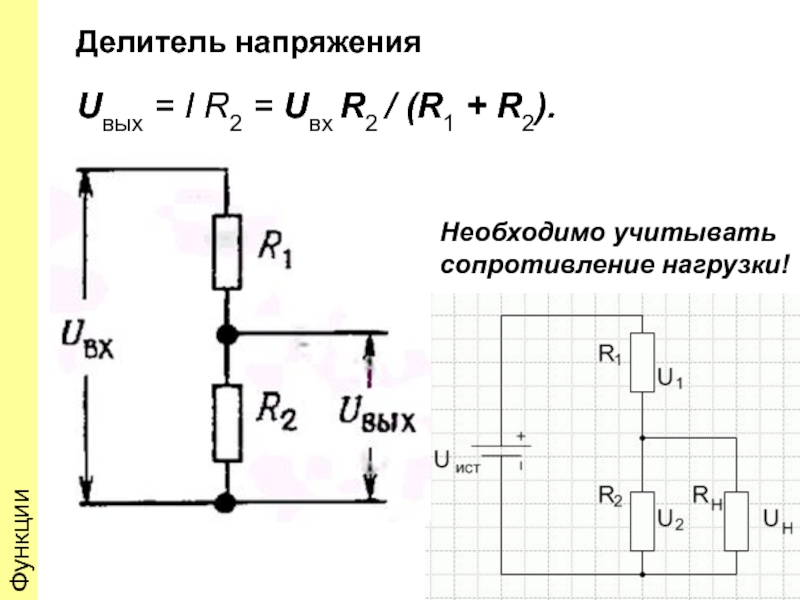

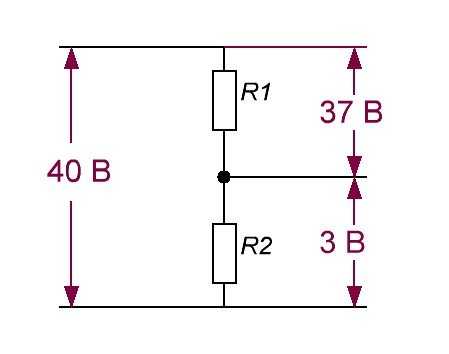

Как понизить напряжение с помощью резистора

Чтобы нагрузка, которую требуется запитать, не сгорела, часто возникает необходимость снизить входное напряжение. Проще всего этого можно добиться, используя схему с двумя резисторами, более известную как делитель напряжения. Классическая схема выглядит так:

В этом случае напряжение подаётся на два резистора с использованием параллельного подключени, а на выходе его получают с одного. Подбор номиналов резисторов осуществляют по формуле так, чтобы напряжение, снимаемое на выходе, составляло какую-то часть от подаваемого. Расчет резистора для понижения напряжения можно воспользовавшись формулой, основанной на законе Ома:

Uвых= (Uвх*R2)/(R1+R2), где

Uвх – напряжение на входе, В;

Uвых – напряжение на выходе, В

R1 – показатель сопр. 1-ого резистора (Ом)

R2 – показатель сопр. 2-ого элемента, (Ом)

Подбор резистора для понижения напряжения

Для подбора нужного сопротивления резистора можно воспользоваться готовыми онлайн-калькуляторами или программами для моделирования работы электронных схем. Симуляторы электрических цепей способны не только рассчитать напряжение на выходе в зависимости от сопротивления элементов и способа их подключения, но и обладают функционалом, позволяющим визуализировать то, как падает ток и напряжение на резисторе. Например, приложение EveryCircuit позволяет изменять в схеме параметры элементов, выбирать скорость симуляции, получать данные в различных точках. При этом можно наблюдать за динамикой изменения значений, используя для ввода входных параметров вращающийся лимб в нижнем правом углу.

Существует ещё ряд бесплатных программ для эмуляции, позволяющие выполнить, в том числе, расчёт резистора при понижении напряжения, например:

  • EasyEDA;
  • Circuit Sims;
  • DcAcLab;

и другие.

В статье мы ознакомились с понятием сопротивления, узнали о его единицах измерения, о маркировке резисторов, о программах эмулирующих работу цепи и облегчающих подбор нужного сопротивления, а также рассмотрели примеры расчёта падения напряжения на резисторе.

Последовательное включение

Так называется объединение в один участок цепи двух или более резисторов, в котором их соединение между собой происходит только в одной точке. Импеданс при последовательном включении определяется как сумма сопротивлений каждого отдельного элемента: Rобщ = R1+R2+…+Rn.

Следовательно, ток, протекающий через такую цепочку, будет становиться всё меньше после прохождения через последовательно включённый резистор. Чем будет больше элементов в цепи, тем труднее ему будет пройти их всех. Таким образом, его общее значение определяется как Iобщ = U / (R1+R2+…+Rn).

Поэтому можно утверждать, что в последовательном соединении существует только один путь для протекания тока. Чем будет больше количество резисторов в линии, тем меньше будет ток на этом участке.

Падение разности потенциалов при таком типе соединения на каждом элементе будет иметь своё значение. Оно определяется формулой URn = IRn*Rn, и чем больше будет импеданс элемента, тем больше энергии в нём начнёт выделяться.

Закон Ома для электрической цепи

В основе расчёта входного и выходного напряжения цепи лежит закон Ома, знакомый ещё со школы по курсу физики. Базовая формула расчёта напряжения на участке цепи выглядит так:

Определить напряжение в цепи переменного тока можно по следующей формуле:

U=I/ Z, где

в этой формуле Z означает сопротивление (Ом), которое было получено на протяжении всей цепи.

В ряде случаев показатели не могут быть рассчитаны по этим фармулам напрямую.

  1. В случаях нахождения проводников или диэлектриков под воздействием высокого напряжения.
  2. В случаях быстро изменяющихся электромагнитных полей при прохождении токов высокой частоты. В этом случае требуется учитывать также инерцию переносящих заряд частиц.
  3. В условиях возникновении свойств сверхпроводимости, если цепи работают при экстремально низких температурах.
  4. При нагреве проводника протекающим по нему током.
  5. Для светодиодов. Зависимость между током и падением напряжения в этом случае нелинейная.
  6. Для процессов в устройствах на основе полупроводников.

Онлайн калькулятор для расчета светодиодов

Для автоматического расчета понадобятся следующие данные:

  • напряжение источника или блока питания, В;
  • номинальное прямое напряжение устройства, В;
  • прямой номинальный рабочий ток, мА;
  • количество светодиодов в цепочке или включенных параллельно;
  • схема подключения светодиода(ов).

Исходные данные можно взять из паспорта диода.

После введения их в соответствующие окна калькулятора нажмите на кнопку «Рассчитать» и получите номинальное значение резистора и его мощность.

Единица измерения сопротивления резистора

В Международной системе единиц (СИ) сопротивление измеряется в омах – единице измерения, названной так в честь физика Георга Ома, который также открыл знаменитый закон для электрической цепи. Международное обозначение выглядит так: Ω. Физический смысл этой единицы заключается в следующем:

Сопротивление проводника равно 1 Ом при силе тока, равной 1 А, и напряжении на концах проводников, равном 1 В.

Оно может быть измерено с помощью прибора, называющегося омметр.

Для справки. В системе СГС сопротивление не имеет определённого названия, но в её расширениях используются статом (1 statΩ; рассчитываетсся как ток 1 статампер разделить на напряжение 1 статвольт) и абом (1 abΩ = 1*10-9 Ом, наноом; его расчёт — ток 1 абампер разделить на напряжение величиной 1 абвольт). Размерность этой величины в СГСЭ и гауссовой системе равна TL−1, в СГСМ — LT−1. Обратная величина — электропроводность, её единица измерения — сименс (См), статсименс или абсименс для разных систем соотвественно.

Существует большое разнообразие резисторов с широкой линейкой стандартных величин сопротивления. Рассмотрим соотношение этих номиналов и различные приставки, использующиеся для их обозначения.

Приставка кило- (килоом):

1 КОм равен 1000 Ом

Приставка мега- (мегаом):

1 МОм соответствует 1000 КОм или 1 000 000 Ом

Часто показатели резисторов наносятся непосредственно на их корпус. Это очень удобно. Рассмотрим обозначение их номиналов более подробно.

Номинал резистора — это то же самое, что его сопротивление. Раньше резисторы были достаточно крупными, поэтому все значения прописывались целиком на их корпусах с использованием обычных букв. Помимо сопротивления на резисторе могли указать ещё и класс точности или мощность рассеивания.

Сопротивление – основная характеристика резистора. О том, что оно из себя представляет и как рассчитывается, было рассказано выше, поэтому сейчас подробнее остановимся на особенностях их обозначений.

Для простановки значения, не привышающего 1КОм после цифры, обозначающей величину сопротивления, ставится R (или величина указывается совсем без буквы). На резисторах, выпускавшихся давно, можно встретить слово Ом. Позже принятая маркировка изменилась, теперь она используется в формате:

целая величина — R — дробный остаток

Примеры обозначений:

300 = 300 Ом 200 R = 200 Ом

Современные обозначения выглядят так:

4R02 = 4,02 Ом 2R2 = 2,2 Ом

Если значение меньше 1 ома, то ноль в начале обозначения опускают:

0R5 = R5 = 0,5 Ом

Если сопротивление больше тысячи ом, то применяются специальные приставки (мега-, кило-) для упрощения написания. Очень большие значения этой величины почти не встречаются, поэтому необходимость в префиксах Тера- и Гига- возникает крайне редко. Примеры обозначений:

Физическое определение

Резистор — это элемент, использующийся в электрической цепи и не требующий для своей работы источника питания. Предназначен он для трансформирования силы тока в напряжение и обратно. Кроме этого, он может преобразовывать электрическую энергию в тепловую и ограничивать величину тока. Но перед расчётом падения напряжения на резисторе желательно разобраться в сути этого процесса.

Резистор — весьма распространённый элемент, характеризующийся рядом параметров. Основными из них являются:

  • сопротивление;
  • величина рассеиваемой энергии;
  • рабочее напряжение;
  • мощность;
  • устойчивость к влиянию окружающей среды;
  • паразитная составляющая.

Пассивный электрический элемент обозначается на схеме в виде прямоугольника с двумя выводами из середины его боковых сторон. В центре фигуры может указываться мощность римскими цифрами или чёрточками. Например, вертикальная полоска обозначает выдерживаемую мощность элемента, равную 1 Вт. Перечёркнутый прямоугольник в обозначениях на схеме указывает, что такой резистор является переменным.

Резисторы могут выпускаться с постоянным и переменным сопротивлением. Разновидностью вторых являются подстроечные элементы. Отличие их от переменных заключается лишь в способе установки нужного значения.

На схемах и в технической литературе устройство обозначается латинской буквой R, рядом с которой указывается порядковый номер и его номинал в соответствии с Международной системой единиц (СИ). Например, R12 5 кОм — резистор на пять килоом, расположенный в схеме под 12 номером.

При изготовлении элемента используется резистивный слой, который может быть плёночным или объёмным. Он наносится на диэлектрическое основание, а сверху покрывается защитной плёнкой.

Значение сопротивления

Сопротивление является фундаментальной величиной в электрических процессах. Его значение неизменно связано с током и напряжением. Их общая зависимость описывается с помощью закона Ома: сила тока, возникшая на участке цепи, прямо пропорциональна разности потенциалов между крайними точками этого участка и обратно пропорциональна его сопротивлению. Из этого закона находится сопротивление по следующей формуле:

R = U / I, где:

  • R — сопротивление на участке цепи, Ом.
  • I — сила тока, проходящая через этот участок, А.
  • U — разность потенциалов на узлах части схемы, В.

Фактически же сопротивление элемента определяется его физической структурой и обусловлено колебаниями атомов в кристаллической решётке. Поэтому все материалы различаются на проводники, полупроводники и диэлектрики в зависимости от способности проводить электричество.

Ток — это направленное движение носителей заряда. Для его возникновения необходимо, чтобы вещество имело свободные электроны. Если к такому физическому телу приложить электрическое поле, то перемещаемые им заряды начнутся сталкиваться с неоднородностями структуры. Эти дефекты образуются из-за различных примесей, нарушения периодичности решётки, тепловых флуктуаций. Ударяясь о них, электрон расходует энергию, которая преобразовывается в тепловую. В результате заряд теряет импульс, а величина разности потенциалов уменьшается.

Но закон Ома можно применить не для всех веществ. В электролитах, диэлектриках и полупроводниках линейная зависимость между тремя величинами наблюдается не всегда. Сопротивление таких веществ зависит от физических параметров проводника, а именно — его длины и площади поперечного сечения, при этом оно чувствительно к изменению температуры.

Эта зависимость описывается с помощью формулы R = p * l / S. То есть сопротивление прямо пропорционально длине и обратно пропорционально площади проводника. Величина p называется удельным сопротивлением и определяется типом материала. Его значение берётся из справочника.

Импеданс резистора

Закон Ома применим для идеального резистора, не обладающего паразитными сопротивлениями. Полное сопротивление (импеданс) определяется исходя из эквивалентной схемы. Точный расчёт сопротивления для понижения напряжения необходимо проводить по другим формулам. Эквивалентная схема резистора, кроме активного импеданса, содержит также ёмкостное и индуктивное сопротивление.

Первое приводит к медленному накоплению заряда, который рассеивается при изменении направления тока. Чем больше паразитная ёмкость, тем дольше она заряжается. Соответственно, чем быстрее ток изменяет своё направление, тем меньше его ёмкостное сопротивление. Второе же характеризуется магнитным полем, чье появление мешает току изменять направление, поэтому, чем быстрее ток изменяет своё движение, тем больше становится индуктивное сопротивление.

Импеданс вычисляется по формуле: I = U/Z, где Z = (R2+(Xc-Xl)2)½. Где:

  • R — активное значение, R = p*l/s.
  • Xc — ёмкостная величина, Хс = 1/w*C.
  • Xl — индуктивная величина, Хl = w*C.
  • w- циклическая частота, w = 2πƒ.

Зная полное сопротивление резистора, можно точнее рассчитать падение напряжения в нём. Но для измерения паразитных составляющих понадобится использовать узкоспециализированные приборы. В обычных расчётах сопротивление вычисляют, учитывая только его активное значение, а паразитные величины принимают за ничтожно малые.
