Расчет сопротивления резистора для понижения напряжения

В радиоэлектронике правило делителя напряжения является простым и важнейшим схемным принципом, используемым для того, чтобы на выходе иметь пониженное напряжение. Простейшим примером является резистивный делитель напряжения, состоящий из двух сопротивлений, включенных в схему последовательно с выводом между ними. Используя входное Uвх, можно получить Uвых, являющееся частью от Uвх. Очень эффективно его применение в электросхемах на постоянном токе и при относительно низких частотах, там, где частотный отклик требуется в широком диапазоне. Потенциальные делители часто размещаются непосредственно после ИП, чтобы обеспечить передачу необходимого сигнала в различные части схемы. Это правило применяют при расчетах электросхем, упрощающих решение.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.


По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Расчет резистора для светодиода, калькулятор

  • Он-лайн калькуляторы для радиолюбителя

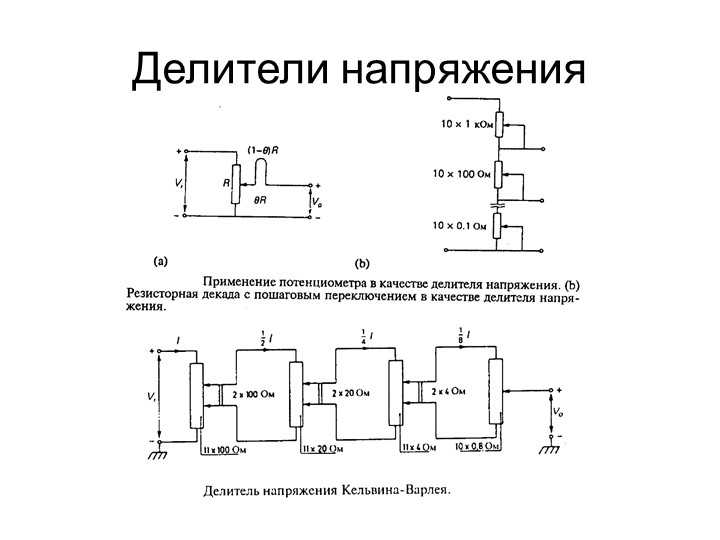

  • Делитель напряжения

  • Расчет и подбор сопротивления для светодиода

  • Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

  • Калькулятор расчета делителя напряжения

  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор. Напряжение на резисторе

  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор

  • Формулы, позволяющие рассчитать сопротивление для понижения напряжения

  • Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПРОСТЕЙШИЙ РАСЧЕТ РЕЗИСТОРА ДЛЯ СВЕТОДИОДА

Расчет резистора для светодиода, калькулятор






Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой ВАХ. Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса. Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором.

Простейшим, ограничивающим ток элементом, является резистор. Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе. Ниже представлена принципиальная электрическая схема в самом простом варианте.

В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток I. Питается схема от источника ЭДС напряжением U. Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация.

Значение R LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления.

Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики примерно до 2 вольт происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: U LED является паспортной величиной для каждого отдельного типа светодиодов. Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом.

Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат I провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс U LED. В итоге все данные для расчета сопротивления получены. Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания. Рассчитаем резистор для светодиода АЛ с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В.

Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока I max , примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление: Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора.

Для этого следует найти его мощность рассеивания по формуле:. Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах.

В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение. Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода.

Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока драйвер.

Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить. Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов. В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM—L к источнику напряжения 5 В.

В расчёты следует подставлять типовое значение U LED , так как. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения. Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами.

Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока. Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:. Вычислим КПД собранного светильника:. По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода — в другую. Ближайшее стандартное значение — 30 Ом. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.

Представленный ниже онлайн калькулятор для светодиодов — это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно — это ввести два главных параметра светодиода, указать их количество и напряжение источника питания.

Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.

Напряжение источника питания В :. Прямое напряжение светодиода В :. Прямой ток светодиода мА :. Количество светодиодов:. Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства. Светодиодная лента SMD , её особенности и разновидности. Как правильно подключить светодиодный прожектор к сети вольт?
