Насос для теплого пола: расчет, выбор, установка

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы  — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают  производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

  • Pн — мощность отопительного контура, кВт;
  • tобр.т — температура теплоносителя в обратке
  • tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного  теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним  (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

  • H — напор насоса;
  • П — гидравлическое сопротивление погонного метра трубы,
  • Па/м; L — длина труб наиболее протяженного контура, м;
  • К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение  в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

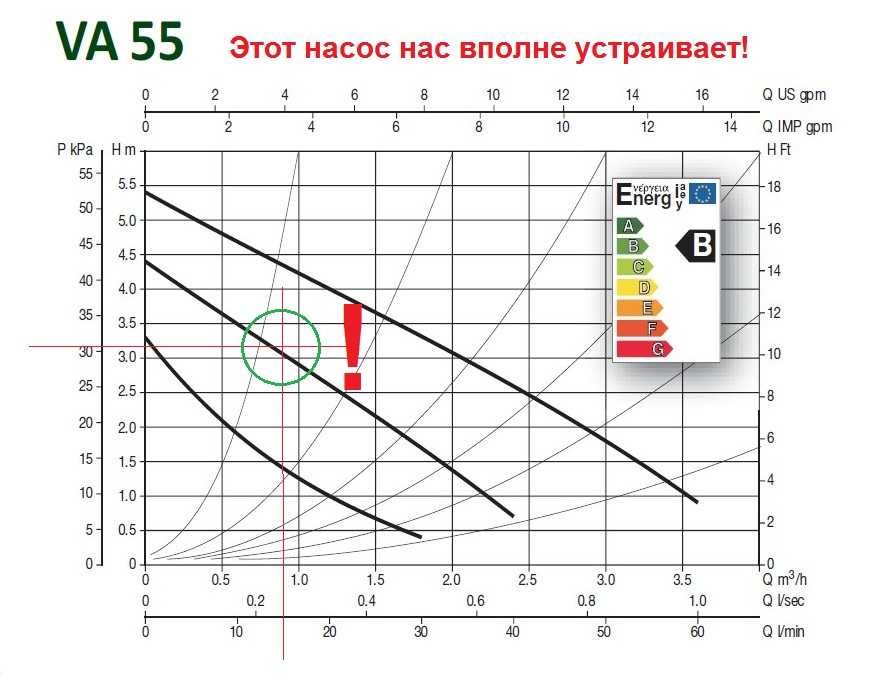

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести  атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

Калькулятор расчета мощности насоса для скважины: погружные, поверхностные

  • Как подобрать глубинный насос для скважины?
  • Самостоятельный расчет мощности насоса
  • Советы специалистов по эксплуатации насосов




В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему подачи воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

  • глубину;
  • качество воды;
  • объем воды, перекаченный за единицу времени;
  • расстояние от уровня воды до поверхности грунта;
  • диаметр трубы;
  • ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Советы специалистов по эксплуатации насосов

Что же еще нужно знать человеку, дабы качественно установить систему водоснабжения в доме? Насосы бывают нескольких типов: погружные, поверхностные, в виде станций.

  1. Поверхностные – имеют невысокую стоимость, рассчитаны на работу без погружения в жидкость. Рекомендованы для работы до 7 метров, в противном случае вода будет грязной и некачественной.
  2. Погружные – центробежные, надежные и производительные, помогают эффективно очистить воду от песка. На сегодняшний день это самые популярные и востребованные модели. Винтовые – работают не только в домашних условиях, но и в открытых водоемах.
  3. Насосные станции.

Важно: недопустимо экономить на мощности насоса, таким образом, автономная система не сможет качественно промывать фильтры очистки, запуская дом грязную воду. Также нужно учитывать, что некоторые производители в паспорте изделия указывают максимальные характеристики товара, а нужно обращать внимание на номинальные параметры –  рабочие, дабы производительность была в норме, без подводных камней и других неприятностей.

Перед тем как сделать расчет мощности насоса для скважины, нужно позаботиться о качестве системы труб, которые будут пропускать воду при определенном напоре. Это металлические и полипропиленовые изделия. Последние – гораздо чаще используются в быту, но имеют низкую устойчивость при перепадах температур и давлении в системе.

Внимание: насос выбирается на долгое время, а потому важно хорошо ознакомиться со всеми рынковыми предложениями, выбирая известные марки с наличием сервисных центров по ремонту и обслуживанию Вашей системы.

Совет: лучше брать насос с автоматикой, если мотор перегреется, система самостоятельно остановится, в противном случае – выйдет из строя.

Делайте расчеты мощности погружного и поверхностного насоса для скважины на нашем сайте, и экономьте время при установке водонапорного агрегата.

Калькулятор стоимости теплового насоса

| Расчет теплового насоса для бассейна

Калькулятор теплового насоса для бассейна

Доля

  • Поделиться по электронной почте

  • Поделиться через Twitter

  • Поделиться через Facebook

  • Поделиться через Linkedin

  • Распечатать

введите местоположение вашего пула

Pentair. com хочет получить доступ к вашему местоположению, чтобы предоставить вам точные расчеты.

местоположение заблокировано

Или

введите почтовый индекс, чтобы получить кВтч*

Киловатт в час
$

кВтч

введите значение

форма и размер бассейна

Выберите форму бассейна и заполните соответствующие поля.

Поделиться результатами

  • Поделиться по электронной почте

  • Поделиться через Twitter

  • Поделиться через Facebook

  • Распечатать

желаемая температура бассейна

Выберите желаемую температуру бассейна.

желаемая температура воды

82°f

введите значение

82 °
градусов

  • Местоположение бассейна
  • Размер бассейна
  • Температура бассейна
Попробуйте другие калькуляторы бассейнов

Рассчитайте объем бассейна, соленость бассейна и многое другое.

Просмотреть все калькуляторы

СВЯЗАННЫЕ СТАТЬИ

  • Советы по уходу за нагревателем Easy
  • способов насладиться бассейном в прохладное время года
  • Как выбрать нагреватель для бассейна

Заявления о производительности нагревателя/теплового насоса основаны на оценках. Фактическая производительность может отличаться и не гарантируется. Оценки времени нагрева и температуры основаны на работе в контролируемой среде. Реальные эксплуатационные результаты могут отличаться в зависимости от различных факторов и переменных, включая, помимо прочего, условия окружающей среды, географическое положение, высоту над уровнем моря, сезонность, погоду, ветер, воздействие солнца, влажность, осадки. Другие факторы бассейна, которые могут повлиять на эффективность обогрева, включают дизайн и конфигурацию, объем/размер, ориентацию, коэффициент R строительных материалов, длину/материалы сантехники, условия эксплуатации и многое другое. Pentair рекомендует обратиться к специалисту по бассейну за помощью в подборе нагревателя/теплового насоса для конкретных мест и условий окружающей среды/эксплуатации.

Все заявления об экономии являются приблизительными по сравнению с газовым нагревателем, работающим с теми же параметрами, которые используются в оценках теплового насоса и данных, сделанных пользователем. Фактическая экономия может варьироваться и не гарантируется. Все тарифы на коммунальные услуги являются приблизительными для выбранного пользователем местоположения, и их точность не гарантируется. Пользователи должны скорректировать тарифы на коммунальные услуги в соответствии с известными тарифами для своей местности, если известно, что это повышает точность оценки.

Heating System Flow Rates

The volumetric flow rate in a heating system can be expressed as

q = h / (c p ρ dt)                                            (1)

, где

Q = объемная скорость потока (M 3 /S )

H = скорость теплового потока (KJ /S, KW)
9 = скорость теплового потока (KJ /S, KW)

  • 1 = скорость теплового потока (KJ /S, KW)

    • 1 9. 0120

    C P = Специальное тепло (кДж/кг O C )

    ρ = Плотность (KG/M = Плотность (KG/M = DENTION (KG/M . dt = разница температур ( o C)

    Это общее уравнение можно изменить для фактических единиц измерения – СИ или имперских – и используемых жидкостей.

    Объемный расход воды в имперских единицах

    Для воды с температурой 60 o F расход можно выразить как

    q = ч (7,48 гал/фут 3 ) / ((1 БТЕ/фунт м 9 (62,34 фунта/фут 3 ) (60 мин/ч) DT)

    = H/(500 DT) (2)

    , где

    3

    0

    3

    3

    7

    . расход воды (гал/мин)

    h = heat flow rate (Btu/h)

    ρ = density ( lb/ft 3 )

    dt = temperature difference ( o F)

    Для более точного определения объемного расхода следует использовать свойства горячей воды.

    Массовый расход воды в имперских единицах

    Массовый расход воды можно выразить следующим образом:

    m = h / ((1.2 Btu/lbm. o F) dt)

        =  h / (1.2 dt)                                      (3)

    where

    m = массовый расход (фунты м /ч)

    Объемный расход воды в единицах СИ

    Объемный расход воды в системе отопления можно выразить в единицах СИ как

    q = h / ( (4,2 кДж/кг O C) (1000 кг / м 3 ) DT)

    = H / (4200 DT) (4)

    , где

    Q = вода. 3 /с)

    H = скорость теплового потока (кВт или кДж /с)

    DT = Разница в температуре ( o C)

    для MATHT MATH. следует использовать свойства горячей воды.

    Массовый расход воды в единицах СИ

    Массовый расход воды может быть выражен как:

    м = ч / ((4,2 кДж/кг o 109 C) 100 dt)

    = H / (4,2 DT) (5)

    , где

    M = скорость массового потока (кг / с)

    Пример — скорость потока в системе нагрева

    A Water Circolul системы отопления поставляет 230 кВт с разницей температур 20 o С .

    Объемный расход можно рассчитать как:

    q = (230 кВт) / ((4,2 кДж/кг o C) (1000 кг/м 3 ) (20 0 C) )

    = 2,7 10 -3 M 3 / S

    Массовый поток можно выразить как:

    M = 9 M = 9 M = 9 M = 9 M = 9 M = 97 M .
